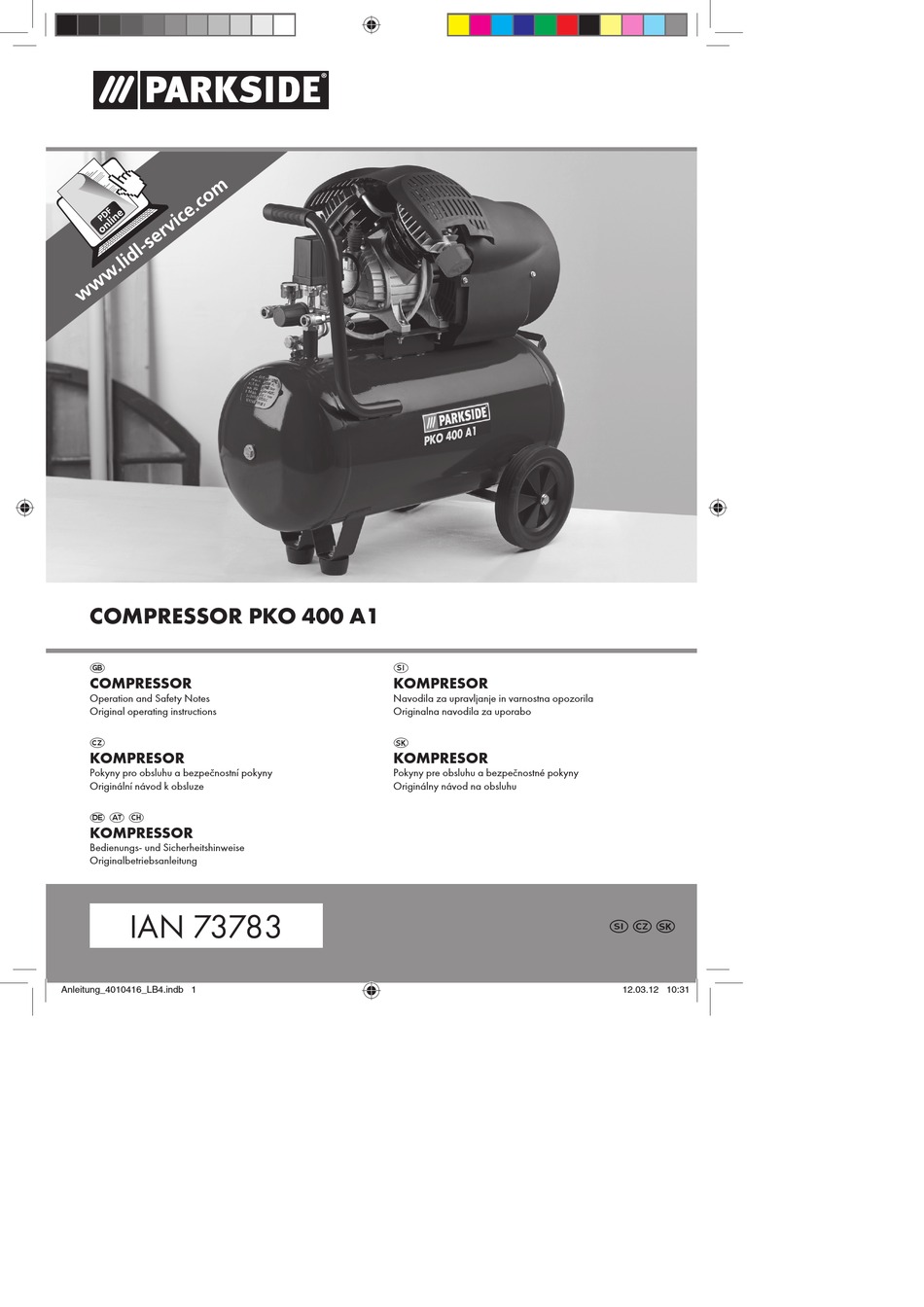

COMPRESSOR PKO 400 A1
K
COMPRESSOR
Operation and Safety Notes
Original operating instructions
D
KOMPRESOR
Pokyny pro obsluhu a bezpečnostní pokyny
Originální návod k obsluze
F A C
KOMPRESSOR
Bedienungs- und Sicherheitshinweise
Originalbetriebsanleitung
IAN 73783
Anleitung_4010416_LB4.indb 1
Anleitung_4010416_LB4.indb 1
V
KOMPRESOR
Navodila za upravljanje in varnostna opozorila
Originalna navodila za uporabo
W
KOMPRESOR
Pokyny pre obsluhu a bezpečnostné pokyny
Originálny návod na obsluhu
V D W
12.03.12 10:31
12.03.12 10:31

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 73783 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Parkside 73783

Summary of Contents for Parkside 73783

  • Page 1 Pokyny pro obsluhu a bezpečnostní pokyny Pokyny pre obsluhu a bezpečnostné pokyny Originální návod k obsluze Originálny návod na obsluhu F A C KOMPRESSOR Bedienungs- und Sicherheitshinweise Originalbetriebsanleitung IAN 73783 V D W Anleitung_4010416_LB4.indb 1 Anleitung_4010416_LB4.indb 1 12.03.12 10:31 12.03.12 10:31...
  • Page 2 Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the device. Pred branjem stran s slikami odprite navzven in se nato seznanite z vsemi funkcijami naprave. Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje. Pred čítaním si odklopte stranu s obrázkami a potom sa oboznámte so všetkými funkciami prístroja.
  • Page 3 - 3 - Anleitung_4010416_LB4.indb 3 Anleitung_4010416_LB4.indb 3 12.03.12 10:32 12.03.12 10:32...
  • Page 4 22 22 23 24 25,26 25,26 - 4 - Anleitung_4010416_LB4.indb 4 Anleitung_4010416_LB4.indb 4 12.03.12 10:32 12.03.12 10:32...
  • Page 5 - 5 - Anleitung_4010416_LB4.indb 5 Anleitung_4010416_LB4.indb 5 12.03.12 10:32 12.03.12 10:32...

  • Page 6: Table Of Contents

    Table of contents 1. Introduction ..............................8 2. Safety regulations ............................8 3. Layout and items supplied ........................10 4. Proper use ..............................1 1 5. Technical data ............................1 1 6. Before starting the equipment ........................1 1 7. Assembly and starting ..........................12 8.
  • Page 7 Caution - Read the operating instructions to reduce the risk of inquiry Wear ear-muffs. The impact of noise can cause damage to hearing. Beware of electrical voltage! Beware of hot parts! Warning! The equipment is remote-controlled and may start-up without warning. Caution! Before using for the fi...

  • Page 8: Introduction

    • 1. Introduction Keep children away! Do not allow other persons to touch the com- pressor or cable, keep them away from your Congratulations on your new purchase. work area. You have decided in favor of a high-quality pro- • Keep your compressor in a safe place duct.
  • Page 9 maged parts to ensure that they are in good to use an air line with a safety cable. working order. Check that the moving parts are working correctly, that they do not jam, 2.2 Safety instructions for working with and that no parts are damaged. Make sure compressed air and blasting guns •...

  • Page 10: Layout And Items Supplied

    • The work area must exceed 30 m and suf- 12. Handle ficient ventilation must be ensured during 13. Compressor pump spraying and drying. Do not spray against the 14. Pressure gauge (for reading the vessel pressu- wind. Always adhere to the regulations of the local police authority when spraying combus- 15.

  • Page 11: Proper Use

    • 4. Proper use The product meets the requirements of EN 61000-3-1 1 and is subject to special con- nection conditions. This means that use of the The compressor is designed to generate com- product at any freely selectable connection pressed air for compressed-air driven tools which point is not allowed.

  • Page 12: Assembly And Starting

    • be checked before putting the equipment into At low temperatures below +5°C, sluggish- operation (see 9.4). ness may make starting difficult or impossible. 7.6 ON/OFF switch (Fig. 2) Pull the ON/OFF switch (17) upwards to switch 7. Assembly and starting on the compressor.

  • Page 13: Cleaning, Maintenance, Storage, Ordering Spare Parts And Transport

    9. Cleaning, maintenance, screw again (turn it clockwise). Check the pressure vessel for signs of rust and damage each time storage, ordering spare before using. Do not use the compressor with a parts and transport damaged or rusty pressure vessel. If you discover any damage, then please contact the customer Important! service workshop.

  • Page 14: Disposal And Recycling

    Dispose of the old oil at a drop-off point 9.7.1 Releasing excess pressure for old oil. Release the excess pressure by switching off the To fi ll in the correct quantity of oil, make sure that compressor and using the compressed air which the compressor stands on an even surface.
  • Page 15 For EU countries only Never place any electric power tools in your household refuse. To comply with European Directive 2002/96/EC concerning old electric and electronic equipment and its implementation in national laws, old elec- tric power tools have to be separated from other waste and disposed of in an environment-friendly fashion, e.g.

  • Page 16: 1. Possible Causes Of Failure

    11. Possible causes of failure Problem Cause Solution The compressor 1. No supply voltage. 1. Check the supply voltage, the pow- does not start. er plug and the socket-outlet. 2. Insuffi cient supply voltage. 2. Make sure that the extension cable is not too long.

  • Page 17: Declaration Of Conformity

    EU-direktivet og a cikkekhez az EU-irányvonal és Normák szerint a standarder for artikkel következő konformitást jelenti ki Lýsir uppfyllingu EU-reglna og annarra staðla vöru Kompressor PKO 400 A1 (Parkside) 87/404/EC_2009/105/EC 2006/42/EC Annex IV 2005/32/EC_2009/125/EC Notifi...

  • Page 18: Warranty Certifi Cate

    Of course, we are also happy offer a chargeable repair service for any defects which are not covered by the scope of this guarantee or for units which are no longer covered. To take advantage of this service, please send the device to our service address. IAN 73783 - 18 - Anleitung_4010416_LB4.indb 18 Anleitung_4010416_LB4.indb 18...
