HDS 1000 BE
HDS 1000 DE
Register
your product
www.kaercher.com/welcome
Deutsch
5
English
20
Français
34
Italiano
50
Nederlands
66
Español
81
Português
97
Dansk
113
Norsk
127
Svenska
141
Suomi
155
Ελληνικά
170
Türkçe
187
Русский
202
Magyar
219
Čeština
234
Slovenščina
249
Polski
263
Româneşte
279
Slovenčina
294
Hrvatski
309
Srpski
324
Български
339
Eesti
356
Latviešu
370
Lietuviškai
385
Українська
400
中文
416
59670820
07/20
Advertisement
Chapters
Table of Contents
Related Manuals for Kärcher 1.811-942.0
Summary of Contents for Kärcher 1.811-942.0

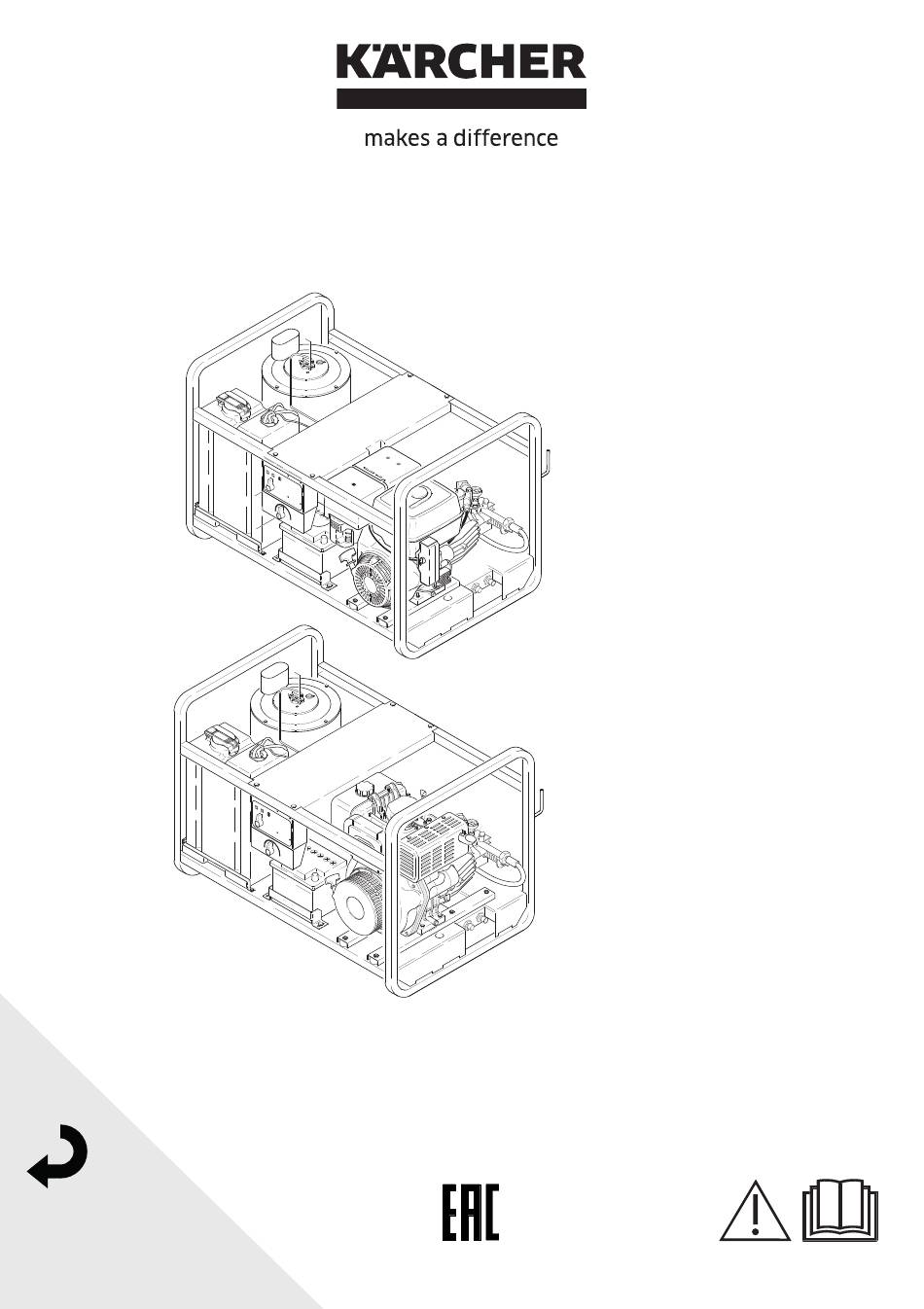

- Page 1 HDS 1000 BE Deutsch English HDS 1000 DE Français Italiano Nederlands Español Português Dansk Norsk Svenska Suomi Ελληνικά Türkçe Русский Magyar Čeština Slovenščina Polski Româneşte Slovenčina Hrvatski Srpski Български Eesti Latviešu Lietuviškai Українська 中文 Register your product 59670820 07/20 www.kaercher.com/welcome...
