Instruction manual
Руководство по эксплуатации
Электрический
кондиционер воздуха,
сплит-система
Модели/Models:
Электрический кондиционер воздуха, сплит-система (внутрен-
ний блок)

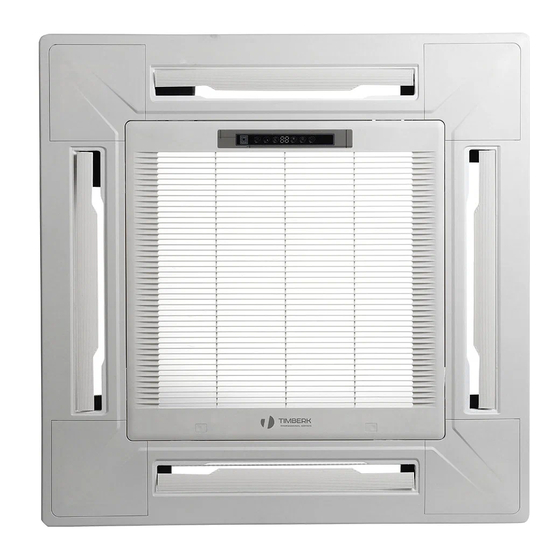

Electrical air conditioner, split system (indoor unit)
• AC TIM 18LC ST5
• AC TIM 24LC ST5
• AC TIM 36LC ST5
• AC TIM 48LC ST5
• AC TIM 60LC ST5
Электрический кондиционер воздуха, сплит-система (наружный
блок)
Electrical air conditioner, split system (outdoor unit)
• AC TIM 18LC ST5-O1
• AC TIM 24LC ST5-O1
• AC TIM 36LC ST5-O1
• AC TIM 48LC ST5-O1
• AC TIM 60LC ST5-O1
Руководство по эксплуатации включает в себя гарантийный талон
Electric air
conditioner,
split system
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Timberk AC TIM 18LC ST5
Summary of Contents for Timberk AC TIM 18LC ST5
- Page 1 Модели/Models: Электрический кондиционер воздуха, сплит-система (внутрен- ний блок) Electrical air conditioner, split system (indoor unit) • AC TIM 18LC ST5 • AC TIM 24LC ST5 • AC TIM 36LC ST5 • AC TIM 48LC ST5 • AC TIM 60LC ST5 Электрический...
-
Page 2: Table Of Contents
CONTENTS Dear customer! Important information We thank you for your happy choice and buying of a domestic air conditioner TIMBERK. It will serve you for a long time. Safeguards Specifications Is intended for cooling, heating, dehydration of air in domestic premises. - Page 3 20. To avoid risk of electric shock, do not place the power cord near a heater and flammable or combustible substances. 21. Do not start or stop the unit by connecting or disconnecting electrical www.timberk.com • Electric air conditioner...
-
Page 4: Specifications
3. SPECIFICATIONS Model AC TIM 18LC ST5 AC TIM 24LC ST5 AC TIM 36LC ST5 AC TIM 48LC ST5 AC TIM 60LC ST5 Indoor unit AC TIM 18LC ST5 AC TIM 24LC ST5 AC TIM 36LC ST5 AC TIM 48LC ST5... - Page 5 Model AC TIM 18LC ST5 AC TIM 24LC ST5 AC TIM 36LC ST5 AC TIM 48LC ST5 AC TIM 60LC ST5 Indoor unit AC TIM 18LC ST5 AC TIM 24LC ST5 AC TIM 36LC ST5 AC TIM 48LC ST5 AC TIM 60LC ST5...
- Page 6 Model AC TIM 18LC ST5 AC TIM 24LC ST5 AC TIM 36LC ST5 AC TIM 48LC ST5 AC TIM 60LC ST5 Indoor unit AC TIM 18LC ST5 AC TIM 24LC ST5 AC TIM 36LC ST5 AC TIM 48LC ST5 AC TIM 60LC ST5...
-
Page 7: Appliance Description
Conditioner unit for indoor installation - 1 piece Control and indication board of your conditioner may visually differ from a layout view shown below. Its functions will remain the same. Panel for indoor unit (utilities) - 1 piece www.timberk.com • Electric air conditioner... -
Page 8: Operating Modes
11. Not available for this series 1. Turn the conditioner on pressing the «ON/OFF» button. 12. Swing button to change the direction of the vertical blinds 2. Pressing the «MODE» button, select COOL, HEAT or FAN mode manually. www.timberk.com • Electric air conditioner... -
Page 9: Maintenance
If the conditioner is installed in a room with dusty atmosphere, then the air temperature will decrease2°C in 1 hour and another 2°C within 2 hours of filter should be cleaned more often. work. After 8 hours in SLEEP mode air conditioner turns off. www.timberk.com • Electric air conditioner... -
Page 10: Troubleshooting
Remove foreign objects outdoor unit A three-minute delay of Wait a little The conditioner works, compressor tuming on but does not cool or The air temperature is set heat the room Set the temperature correctly incorrectly www.timberk.com • Electric air conditioner... - Page 11 • Electric air conditioner...
-
Page 12: Важная Информация
СОДЕРЖАНИЕ* Уважаемый покупатель! Важная информация Благодарим Вас за удачный выбор и приобретение быто- Меры предосторожности вого кондиционера воздуха TIMBERK. Он прослужит Вам долго. Технические характеристики Описание прибора Электрический кондиционер воздуха предназначен для ох- лаждения, обогрева и осушения воздуха в бытовом поме- Комплект... -
Page 13: Меры Предосторожности
ра отключите его от электрической сети. Чистку и техническое обслу- живание производите в соответствии с указаниями данного руковод- ства по эксплуатации. 15. Для обеспечения эффективной работы кондиционера эксплуати- руйте его в температурно-влажностных условиях, указанных в данном www.timberk.сom • Электрический кондиционер воздуха... -
Page 14: Технические Характеристики
3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Модель AC TIM 18LC ST5 AC TIM 24LC ST5 AC TIM 36LC ST5 AC TIM 48LC ST5 AC TIM 60LC ST5 Внутренний блок AC TIM 18LC ST5 AC TIM 24LC ST5 AC TIM 36LC ST5 AC TIM 48LC ST5 AC TIM 60LC ST5 Внешний... - Page 15 Модель AC TIM 18LC ST5 AC TIM 24LC ST5 AC TIM 36LC ST5 AC TIM 48LC ST5 AC TIM 60LC ST5 Внутренний блок AC TIM 18LC ST5 AC TIM 24LC ST5 AC TIM 36LC ST5 AC TIM 48LC ST5 AC TIM 60LC ST5 Внешний...
- Page 16 Модель AC TIM 18LC ST5 AC TIM 24LC ST5 AC TIM 36LC ST5 AC TIM 48LC ST5 AC TIM 60LC ST5 Внутренний блок AC TIM 18LC ST5 AC TIM 24LC ST5 AC TIM 36LC ST5 AC TIM 48LC ST5 AC TIM 60LC ST5 Внешний...
-
Page 17: Описание Прибора
12. Приемник инфракрасных сигналов с пульта дистанционного управления. 9. Воздухозаборные решетки наружного блока. 13. Индикатор электропитания. 10. Воздуховыпускная решетка наружного блока. 14. Индикатор работы в режиме обогрева. 15. Индикатор работы в режиме охлаждения. 16. Индикатор таймера. www.timberk.сom • Электрический кондиционер воздуха... - Page 18 12. Кнопка Swing для изменения вертикального направления жалюзи 13. Недоступна для данной серии 14. Кнопка Turbo (максимальная скорость вращения вентилятора) 15. Недоступна для данной серии 16. Панель индикации пульта управления 17. Недоступна для данной серии www.timberk.сom • Электрический кондиционер воздуха...
-
Page 19: Режимы Работы
1. Включите кондиционер, нажав кнопку «ON/OFF». При включении функции «SLEEP», если кондиционер работает в ре- жиме охлаждения, заданная температура увеличится через час на 2. Нажимая кнопку «MODE», выберите режим ОХЛАЖДЕНИЯ (COOL), ОБОГРЕВА (HEAT) или ВЕНТИЛЯЦИИ (FAN) вручную. www.timberk.сom • Электрический кондиционер воздуха... -
Page 20: Обслуживание
чистящими порошками или другими химически активными вещества- ми. Перед длительным перерывом в работе кондиционера: • Включите кондиционер на несколько часов в режиме вентиляции. Это позволит полностью просушить его внутренние полости Отключите кондиционер от электросети. Извлеките из пульта ДУ элементы питания. www.timberk.сom • Электрический кондиционер воздуха... - Page 21 • Электрический кондиционер воздуха...
-
Page 22: Гарантийный Талон
ГАРАНТИЙНЫЙ ТАЛОН Уважаемый покупатель! Обратите внимание на необходимость вашей подписи www.timberk.com на стр. 28 www.timberk.сom • Электрический кондиционер воздуха... - Page 23 Если при эксплуатации изделия Вы столкнулись с неполадками в его Модель и серийный номер изделия (на маркировочной (идентифи- работе, которые Вы не можете устранить самостоятельно в строгом кационной) наклейке Изготовителя на изделии (TIMBERK ID) должны соответствии с Руководством по эксплуатации изделия, обратитесь соответствовать указанным в гарантийном талоне продавцом. При...
- Page 24 (кассовым) чеком или другим документом, подтверждающим дату и факт продажи изделия на территории РФ. Увеличенный гарантийный срок для компрессора кондиционера воз- духа TIMBERK составляет 3 года*, со дня передачи изделия потре- Установка, подключение и запуск в эксплуатацию данного изделия бителю.
- Page 25 Изготовитель снимает с себя любую ответственность за возможный организации) расходы на проведение экспертизы вред, прямо и или косвенно нанесенный продукцией TIMBERK людям, (диагностики, а также связанные с ее проведением домашним животным, и имуществу, в случаях, если это произошло в ре- расходы...
- Page 26 гарантии на компрессор кондиционера, а также для выполнения ус- Если маркировочная (идентификационная) наклей- ловия долговременной работы кондиционера, в рамках заявленного ка на изделие TIMBERK (TIMBERK ID) закреплена на срока службы и более. изделии не плотно и существует риск ее утери, то...
- Page 27 Производитель рекомендует приобретать приборы Печать TIMBERK только у авторизированных им продавцов. фирмы-продавца В предоставлении дополнительной гарантии может быть отказано, если прибор TIMBERK был приоб- ретен у продавцов, указанных в соответствующем разделе на сайте www.timberk.com, не исполняющих Заполняется фирмой-установщиком полностью или частично требований производителя...
- Page 28 5. Не имеет претензий к внешнему виду / комплектности / работоспособ- ности (если прибор проверялся в его присутствии при продаже) приоб- Особые отметки ретенного изделия. «Г» Дата приема Подпись покупателя (с расшифровкой) Печать Дата выдачи сервисного центра __________________________________ / _____________________/ Особые отметки Дата______________________________ www.timberk.сom • Гарантийный талон...
- Page 29 Модель Печать Серийный номер фирмы-продавца Дата продажи Фирма-продавец Заполняется фирмой-продавцом Отрывной талон«В» Изделие Модель Печать Серийный номер фирмы-продавца Дата продажи Фирма-продавец Заполняется фирмой-продавцом Отрывной талон«Г» Изделие Модель Печать Серийный номер фирмы-продавца Дата продажи Фирма-продавец Заполняется фирмой-продавцом www.timberk.сom • Гарантийный талон...
- Page 30 Заполняется сервисным центром Дата приема Дата выдачи Номер заказа-наряда Печать сервисного центра Проявление дефекта Мастер Код неисправности Заполняется сервисным центром Дата приема Дата выдачи Номер заказа-наряда Печать сервисного центра Проявление дефекта Мастер Код неисправности Заполняется сервисным центром www.timberk.сom • Гарантийный талон...
- Page 31 Профилактическое обслуживание изделия. (Заполняется специалистом авторизованного сервисного центра) Дата выполнения Ф.И.О. Исполнителя №№ Перечень выполненных работ Наименование СЦ работ подпись печать www.timberk.сom • Гарантийный талон...
- Page 32 Профилактическое обслуживание изделия. (Заполняется специалистом авторизованного сервисного центра) Дата выполнения Ф.И.О. Исполнителя №№ Перечень выполненных работ Наименование СЦ работ подпись печать www.timberk.сom • Гарантийный талон...
- Page 33 В целях информирования покупа- • в Республике Казахстан телей техники Timberk, мы допол- • в Киргизской Республике нительно сообщаем, что русский • в административных является государственным языком в следующих государствах: единицах Украины, где доля носителей русского языка • в Российской Федерации...
- Page 34 Если вы заметили ошибку в инструкции, пожалуйста, сообщите нам об этом, связавшись с нами по электронной почте, указанной на сайте www.timberk.com If you found any mistake in this manual please let us know by email listed on www.timberk.com www.timberk.сom • Электрический кондиционер воздуха...
- Page 35 • Электрический кондиционер воздуха...
