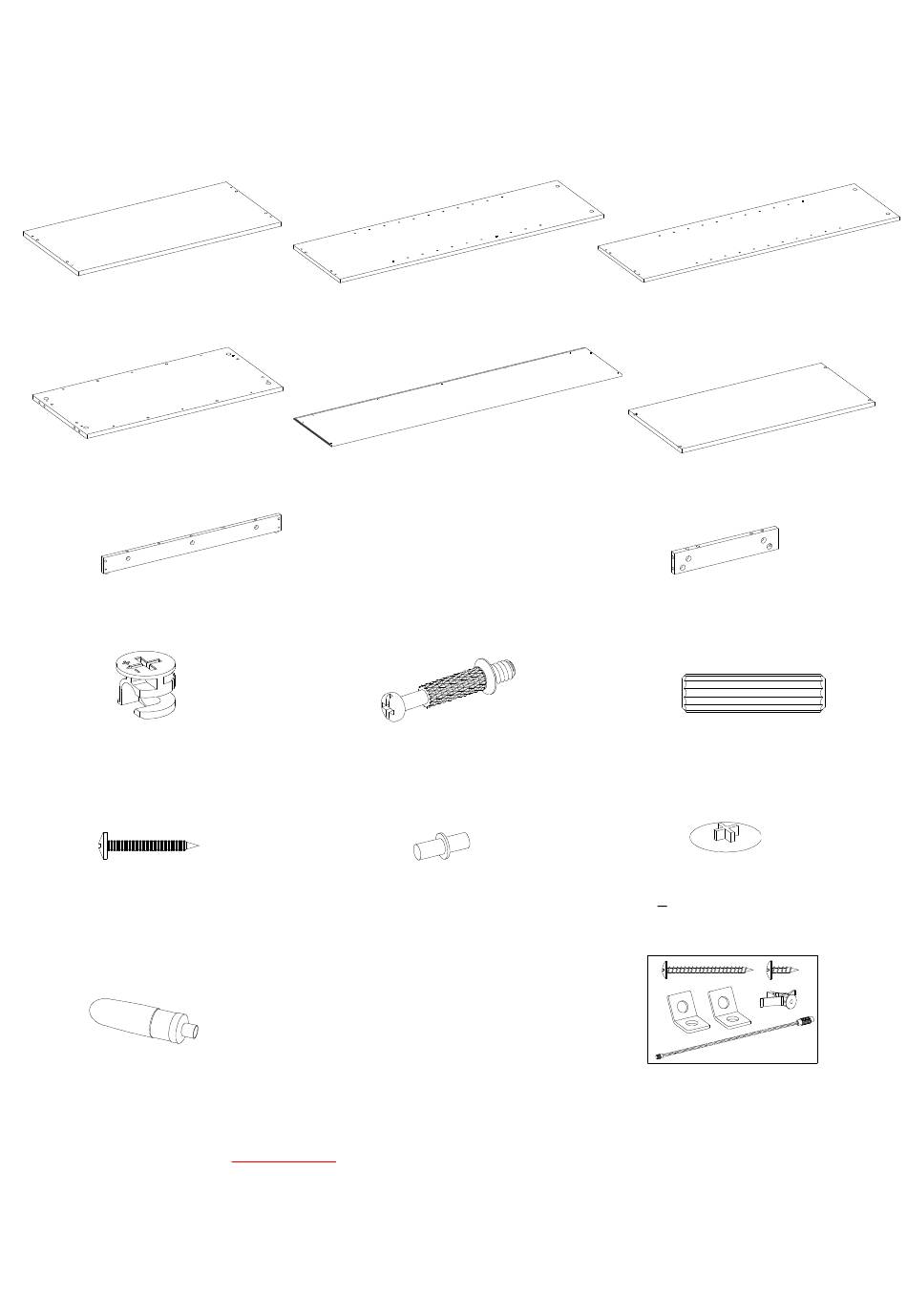

Liste des pièces et de la quincaillerie
Veuillez lire toutes les instructions et vous assurer d'avoir toutes les pièces et la quincaillerie avant de
commencer le montage.
A- Panneau supérieur (Qté 1) B- Panneau latéral gauche (Qté 1) C- Panneau latéral droit (Qté 1)
D- Panneau inférieur (Qté 1) E- Panneau arrière (Qté 1) F- Tablette ajustable (Qté 2)
G- Entretoise avant/arrière inférieur (Qté 2) H- Entretoise latérale inférieur (Qté 2)
(1) Came (2) Boulon à came (3) Goujon de bois M8 x 30 mm
( Qté 22 + 1 extra) ( Qté 22 + 1 extra) ( Qté 20 + 1 extra)
(4) Clou canelé M2 x 19 mm (5) Taquet (6) Bouchon de came
( Qté 22 + 1 extra) ( Qté 8 + 1 extra) ( Qté 4 + 1 extra)
Colle (Qté 1) Quicaillerie antibasculement (Qté 2)
(Dans le sac de plastique)
Outils requis : Tournevis à pointe cruciforme (non fourni).
4
