WXP 65
Betriebsanleitung

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the WXP 65 and is the answer not in the manual?

Questions and answers

Related Manuals for Weller WXP 65

Summary of Contents for Weller WXP 65

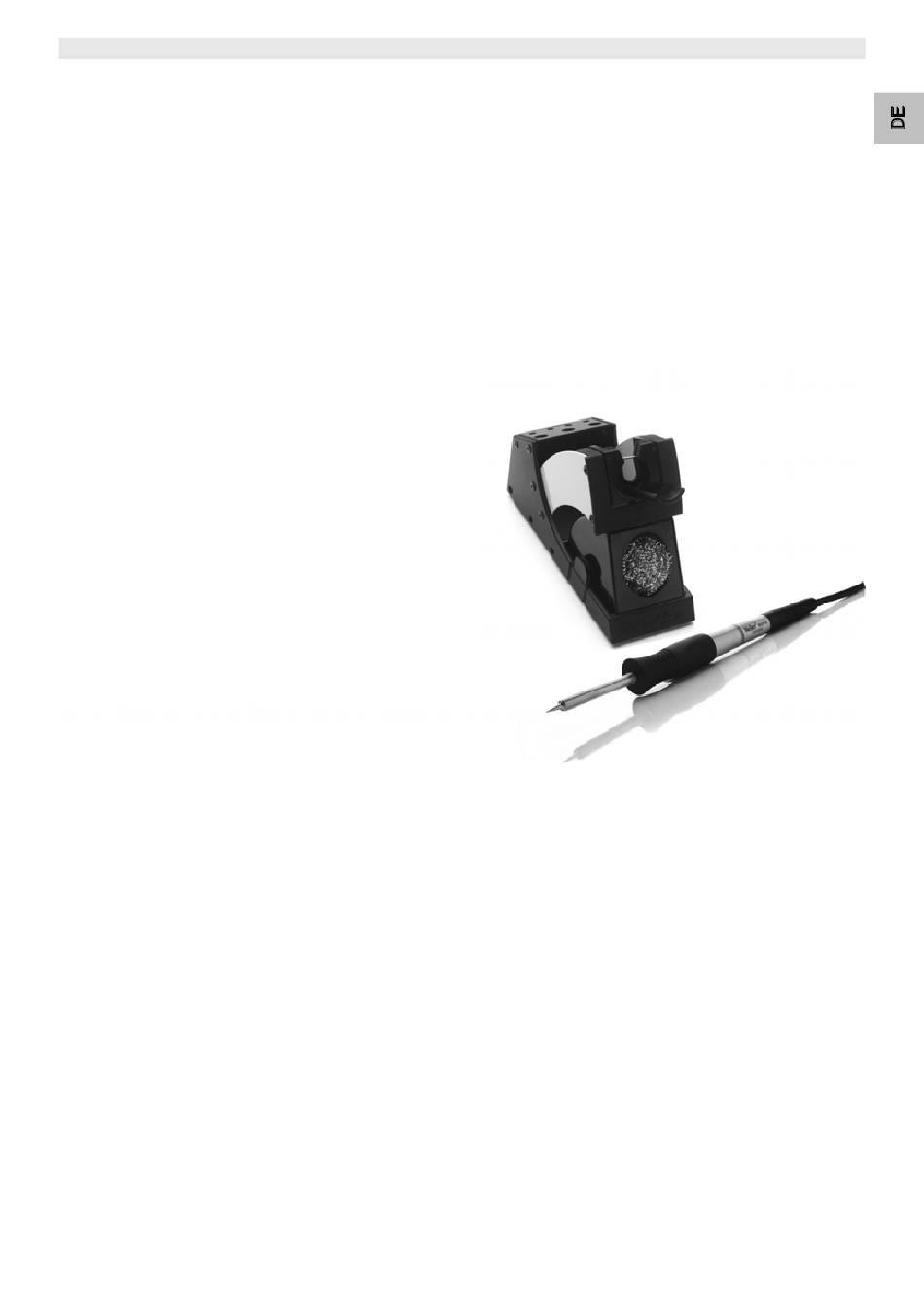

  • Page 1 WXP 65 Betriebsanleitung...
  • Page 2 WXP 65 WXP 65 Geräteübersicht WXP 65 WDH 10 Reinigungseinsatz LED Statusanzeige Lötspitze Temperaturbeständige antistatische Silikonleitung Veriegelbarer Anschlußstecker Spitzengriff...

  • Page 3: Table Of Contents

    Qualitätsanforderungen zugrunde gelegt, die eine einwandfreie Funktion des Gerätes sicherstellen. Diese Anleitung enthält wichtige Informationen, um den Lötkolben WXP 65 sicher und sachgerecht in Betrieb zu nehmen, zu bedienen, zu warten und einfache Störungen selbst zu beseitigen. Lesen Sie diese Anleitung und die beiliegenden Sicherheitshinweise vor Inbetriebnahme des Lötkolbens...
  • Page 4 Verwendung des Werkzeugs oder unerlaubten Veränderungen am Gerät entstehen. Beachten Sie bitte Folgendes: Allgemeine − Legen Sie den Lötkolben WXP 65 immer in die vorgesehene Hinweise Sicherheitsablage. − Entfernen Sie alle entzündbaren Objekte aus der Nähe des heißen Lötwerkzeugs.

  • Page 5: Lieferumfang

    WXP 65 Bestimmungsgemäßer Gebrauch Verwenden Sie den WXP 65 Lötkolben ausschließlich für den in der Betriebsanleitung bezüglich Lösen, Verstauung und Ablage von elektronischen Bauteilen angegebenen Zweck unter den hier beschriebenen Bedingungen. Der bestimmungsgemäße Gebrauch des Lötkolbens WXP 65 beinhaltet auch, dass −...

  • Page 6: Inbetriebnahme Des Gerätes

    Bei Berührung der Spitzen besteht Verbrennungsgefahr. Berühren Sie nicht die heißen Lötspitzen und halten Sie entzündbare Objekte fern. 1. Den Lötkolben WXP 65 vorsichtig auspacken. 2. Den Lötkolben in der Sicherheitsablage WDH 10 ablegen. 3. Den Anschlussstecker (6) an der Versorgungseinheit anschließen und durch Drehen im Uhrzeigersinn verriegeln.

  • Page 7: Zubehör

    6. Netzschalter der Versorgungseinheit einschalten und die gewünschte Temperatur einstellen. 7 Zubehör XNT Lötspitzen für den Lötkolben WXP 65 Siehe Tabelle XNT Lötspitzen für Lötkolben WXP 65 am Ende dieser Anleitung und auf www.weller-tools.com Ersatzteile und Zubehör für WXP 65 Bestell-Nr.

  • Page 8: Entsorgung

    WXP 65 8 Entsorgung Entsorgen Sie ausgetauschte Geräteteile, Filter oder alte Geräte gemäß den Vorschriften Ihres Landes. 9 Garantie Die Mängelansprüche des Käufers verjähren nach einem Jahr ab Ablieferung an ihn. Dies gilt nicht für Rückgriffsansprüche des Käufers nach §§ 478, 479 BGB.
  • Page 9 WXP 65 Operating Instructions...
  • Page 10 WXP 65 WXP 65 Hardware Overview WXP 65 WDH 10 Cleaning element LED status indicator Soldering tip Heat-resistant antistatic silicon cable Tip handle Lockable connector plug...
  • Page 11 These instructions contain important information which will help you to start up, operate and service the WXP 65 soldering iron safely and correctly as well as to eliminate simple faults or malfunctions yourselves.
  • Page 12 WXP 65 − Always pass on the WXP 65 soldering iron to third parties together with these operating instructions. − The manufacturer accepts no liability for improper use of the tool or for unauthorised modifications. Please observe the following guidelines: General −...

  • Page 13: Included In Delivery

    Use the WXP 65 soldering iron exclusively for the purpose indicated in the operating instructions of releasing, accommodating and depositing electronic components under the conditions specified herein. Intended use of the WXP 65 soldering iron also includes the requirement that you − adhere to these instructions, −...

  • Page 14: Commissioning The Device

    Do not touch the hot soldering tips and keep them away from inflammable objects. 1. Carefully unpack the WXP 65 soldering iron. 2. Place the soldering iron into safety rest WDH 10. 3. Insert the connecting plug (6) into the power supply socket and lock it by turning it clockwise.

  • Page 15: Accessories

    6. Switch on the supply unit and set the required temperature. 7 Accessories XNT soldering tips for the WXP 65 soldering iron See the table XNT soldering tips for WXP 65 soldering iron in the section in the back and at www.weller-tools.com. Replacement parts and accessories for WXP 65 Order no.

  • Page 16: Warranty

    Use of non-Weller Tools components will void this warranty if a non-Weller Tools component is defective (or is the source of the defect). Weller Tools will repair or replace products found to be defective not caused by a part, component or accessory manufactured by another company, during the warranty period.
  • Page 17 WXP 65 Manual de uso...
  • Page 18 WXP 65 WXP 65 Componentes principales del aparato WDH 10 WXP 65 Limpiador LED de estado Punta de soldadura Cable de silicona antiestático y termorresistente Empuñadura de la punta Clavija de conexión con mecanismo de bloqueo...

  • Page 19: Acerca De Estas Instrucciones

    − Manual de uso para el WXP 65 2 Acerca de la seguridad − El lápiz de soldadura WXP 65 ha sido fabricado conforme a los últimos avances tecnológicos y las normativas y disposiciones de seguridad reconocidas. No obstante, existe riesgo de daños personales y daños a la propiedad si se hace caso omiso a la...
  • Page 20 Tener en cuenta lo siguiente: Indicaciones − Colocar siempre el lápiz de soldadura WXP 65 en el soporte de generales seguridad previsto a tal efecto. − Retirar todos los objetos inflamables de las proximidades de la herramienta de soldadura.

  • Page 21: Piezas Suministradas

    4 Descripción del aparato Lápiz de soldadura WXP 65 El lápiz de soldadura WXP 65 se distingue por su gran rapidez y precisión para alcanzar la temperatura deseada. La extraordinaria potencia (65 W) de su elemento calefactor le proporciona un comportamiento dinámico excelente.

  • Page 22: Puesta En Servicio Del Aparato

    No toque las puntas de soldadura calientes y manténgalas siempre alejadas de objetos inflamables. 1. Desembalar con cuidado el lápiz de soldadura WXP 65. 2. Colocar el lápiz de soldadura en el soporte de seguridad WDH 10. 3. Insertar la clavija de conexión (6) en la unidad de alimentación corriente y bloquearla girándola en sentido horario.

  • Page 23: Cambio De Las Puntas De Soldadura Wxp 65

    WXP 65 6 Cambio de las puntas de soldadura WXP 65 ¡ADVERTENCIA! Riesgo de quemaduras La punta de soldadura alcanza temperaturas muy elevadas durante la soldadura y desoldadura. Existe riesgo de quemaduras al tocar la punta de soldadura . La herramienta de soldadura debe permanecer desconectada en el soporte de seguridad (WDH 10) por lo menos durante 3 min.

  • Page 24: Accesorios

    Puntas de soldadura XNT para el lápiz de soldadura WXP 65 Ver la tabla de puntas de soldadura XNT para lápiz de soldadura WXP 65 al final de este manual y en www.weller-tools.com. Piezas de repuesto y accesorios para el WXP65 N.º...
  • Page 25 WXP 65 Soldering Tips XNT soldering tips for WXP 65 Model Type Width A Order no. description inch XNT 1 Round tip 0.0197 005 44 850 99 ∅ ∅ Length: 27 mm XNT 1S Round slim tip 0.0079 005 44 852 99 ∅...
  • Page 26 G E R M A N Y G R E A T B R I T A I N F R A N C E Weller Tools GmbH Apex Tool Group Apex Tool Group S.A.S. Carl-Benz-Str. 2 (UK Operations) Ltd...
