ThermoUp Dry Side Mini Manual

INSTALLATION AND CONNECTION OF THE TOWEL

1 2
Take device out of the box.
Fixing holders that are included with the heated
towel rail are supplied to secure the appliance
on the wall. Different wall mounts are available
for different types of walls. Select the suitable screws,
dowels, self-tapping screws, etc. for your walls.
4
5
Drill the marked holes on the wall Attach the towel hooks to the appliance.
and secure the bases of the four remote holders.

PRODUCT WARRANTY, CERTIFICATION

WARRANTY
The manufacturer guarantees smooth functioning of the heater within 1 year from the moment of purchase.
This guarantee is invalid and void in case of:
• the buyer changes design of the product;
• improper operation, use of the product for other than its intended purpose or in accordance with the
manufacturer's operation and maintenance manual, as well as installation or operation of the product in
violation of technical standards and safety norms;
• mechanical damage of the item (chips, cracks, etc.), exposure to excessive force, to chemically aggressive
substances, to high temperatures, to high humidity / high dust level, to concentrated vapors (if any of the
above caused a malfunction of the product);
• repair performed by unauthorized service centers or dealers;
SALES CERTIFICATE
Seller Company
Address
Date of sale Seller signature
PRODUCT CERTIFICATION
The product is certified within the territory of the Customs Union by the Certificate number:
certification body RA.RU.10HА75.
EAEU RU C-RU.НА75.В.02027/22
Series RU No. 0376461
LLC «Certification Protection System»
Validity period: from April 8, 2022, to April 7, 2027.
Address: 86/1, Building 1, 2nd floor, Room No. 212, Room 1A, Ryazansky
Manufacturer: LLC «KLV LAB»
Avenue, Moscow, 1 17420, Russia
Address: Office 206, Building 3, 4a General Tyulenev Street,
Phone: +79670037962
Moscow, 1 17465, Russia.
Email: osp@test-sertif.ru
The product complies with the requirements of the following regulatory
documents:
TR CU 004/201 1 «On the Safety of Low-Voltage Equipment»
TR CU 020/201 1 «Electromagnetic Compatibility of Technical Means»
4
3
Choose a spot for the heater on the wall according
to the installation recommendations. Use the included
stencil to mark the fasteners. The stencil holes are marked
on the bottom of the heated towel rail packaging.
You can find full version
of the instruction on our website
6
www. thermoup.com
The instruction is available
220
in Russian, German, French, Italian.
Fix the heated towel rail on the wall with the latch pin
(second part of the remote holders).
Plug the heated towel rail into the socket.
• accidents, lightning strikes, flooding, fire and other causes beyond the manufacturer's control that caused
damage to the product;
• defects received during transportation of the device by the customer (except in the case of when defects were
produced by authorized dealers or manufacturer);
• defects of the system in which the product was used;
• operation at increased voltage (more than 10% of nominal) and humidity more than 80%
at temperature + 25 ° С.
SHTAMP
Filed by seller
WARRANTY CARD 1-1
Model
Date of sale
Sales organization
SHTAMP
Date of transfer in
Service Center for repair
Date of receipt from Service Center
Современный подход к организации комфорта
Уважаемый покупатель!
Спасибо, что купили полотенцесушитель ThermoUp Dry Side Mini!
Полотенцесушители ThermoUp Dry работают по принципу длинноволнового
инфракрасного излучения. Поверхность стеклянной панели нагревается
быстро и плавно и начинает испускать электромагнитные волны
в диапазоне от 3 мкм до 1 мм, несущие тепловую энергию.
Комплект поставки
1. Полотенцесушитель;
2. Комплект дистанционных держателей для крепления прибора
к стене (4 шт);
3. Комплект крючков для полотенец (2 шт.);
4. Упаковочная коробка с трафаретом для монтажа;
5. Руководство по эксплуатаци и гарантийный талон.
Таблица 1. Технические данные полотенцесушителей ThermoUp Dry Side Mini
Масса, Мощность,
Название Размер, мм
кг Вт
ThermoUp Dry Side Mini
200x1350x8 8 138
Варианты цветовых решений
1. Прозрачный;
2. Зеркало;
3. Тёмное зеркало;
4. Цветной (белый).
ВНИМАНИЕ!
Требования, несоблюдение которых может привести к тяжелой травме или серьезному повреждению оборудования.
ОСТОРОЖНО!
Требования, несоблюдение которых может привести к серьезной травме или летальному исходу.
МЕРЫ БЕЗОПАСНОСТИ
1. Используйте прибор только по назначению и оберегайте от ударов,
попадания пыли и влаги.
2. Запрещается пользоваться полотенцесушителем, если нагревательная
панель или провод питания имеют механические повреждения.
3. Прибор может использоваться детьми от 8 лет и старше и лицами с
ограниченными физическими, сенсорными или умственными способностями,
если они находятся под контролем лица, ответственного за их безопасность
или были проинструктированы по безопасному использованию прибора
и понимают возможные опасности. В остальных случаях, использование
полотенцесушителя детьми и уязвимыми лицами возможно только под
наблюдением взрослых. Дети не должны играть с прибором.
4. Чтобы исключить опасность для маленьких детей прибор должен
устанавливаться так, чтобы высота от пола до нижнего крючка для сушки
была не менее 600 мм.
5. Полотенцесушители должны располагаться с учетом требований к монтажу,
указанных в соответствующем разделе данной инструкции.
6. Шнур питания не должен соприкасаться с горячими поверхностями
полотенцесушителя.
7. Прибор должен находиться вдали от легко воспламеняющихся или легко
деформируемых объектов.
8. Во избежание поражения электрическим током всегда до упора вставляйте
вилку от провода питания полотенцесушителя в электрическую розетку.
Вынимайте провод питания из электрической розетки, держась за вилку
электроприбора. Запрещается тянуть за сам провод.
Дистанционные держатели - 4 шт.
Термоэлемент (стекло) 55°С
Электрический шнур
Коробка с 1 кнопкой включения

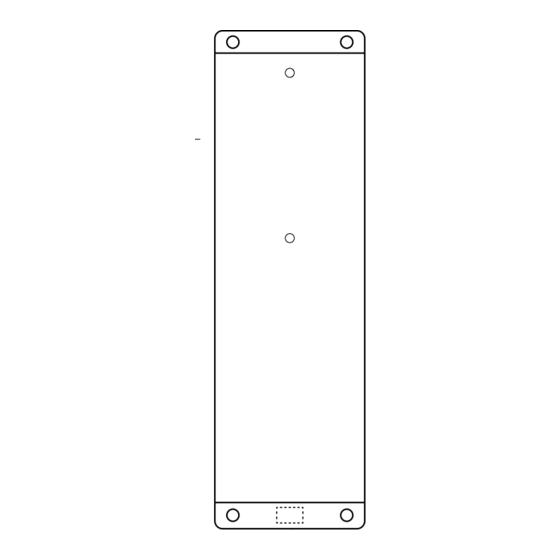

Рисунок 1. Полотенцесушитель ThermoUp Dry Side Mini
ТЕХНИЧЕСКИЕ ДАННЫЕ
Напряжение, Сила тока, Max. о t нагрева
В А стеклянной панели о С
220-230 0.6 55
9. Полотенцесушитель преднозначен исключительно для сушки текстильных
изделий, намокших в результате стирки или попадания воды (а не других
жидкостей).
10. Не размещайте на полотенцесушителе текстильные изделия общим весом
более 4 кг независимо от модели.
11. Не накрывайте полотенцесушитель во время его работы, для сушки
текстильных изделий используйте специальные крючки.
12. Термоэлемент полотенцесушителя во время работы может нагреваться до 55
градусов. Старайтесь избегать длительного контакта с прибором во время
его работы. Не рекомендуется оставлять включенный полотенцесушитель
без присмотра.
13. Не погружайте прибор в воду или другие жидкости.
14. Отсоединяйте прибор от электрической сети, когда он не используется, и
перед тем, как его мыть.
15. Удостоверьтесь, что прибор полностью остыл, прежде чем убирать его в
упаковку для длительного хранения.
16. Не разбирайте прибор самостоятельно. Не вносите изменения в
конструкцию полотенцесушителя. Любые изменения приводят к потере
гарантии.мсм
17. В случае нарушения правильной работы прибора обратитесь в ближайший
к вам авторизованный сервисный центр производителя для консультации и
ремонта.
Крючки
1
