FDV
ABSOLUTE-C S2041P T
Art.no.: 121195
EAN: 7050481211955

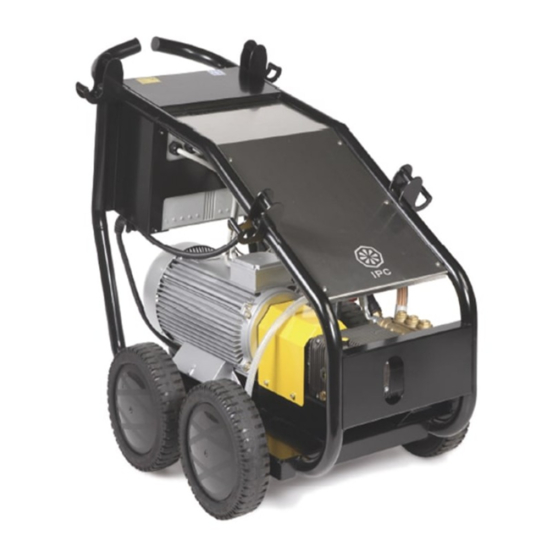

ABOSLUTE-C is a high-pressure washer for the construction and manufacturing industries. The
high volume of water and high pressure make this the perfect machine for the toughest
cleaning jobs. ABSOLUTE-C is constructed on a robust steel frame and has stainless steel
guards, a self-cleaning high-capacity filter and protection against overheating in the pump and
dry running.
Technical specifications
The control system (Safety Stop) switches off the machine after three minutes of
inactivity or in the event of water circuit and/or dry running.
The pump and motor are simple to disconnect for any maintenance.
15-metre power cable.
Stainless steel bypass device (model 121197).
Electric motor: asynchronous, continuous operation, 1400 rpm with automatic Y/?
ignition.
High-pressure crankshaft pump, high performance, mechanical components with low
operating temperature, low noise levels, brass pump top for long life, ceramic pistons
and high durability.
Manual button for filling the water circuit with antifreeze to prevent freezing if the
machine is left outdoors.
Teknisk data
Voltage:
3-400-32 V-Amp
Weight:
190 kg
Dimensions:
120 x 70 x 100 cm
Foma Norge AS
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for IPC Absolute-C
Summary of Contents for IPC Absolute-C
- Page 1 ABSOLUTE-C is constructed on a robust steel frame and has stainless steel guards, a self-cleaning high-capacity filter and protection against overheating in the pump and dry running.
- Page 2 Teknisk service Produsent: Importør: Foma Norge AS Org. Nr.: 915 740 243 Adresse: Regnbueveien 6, 1405 Langhus, Norge Telefon: 64 91 70 00 Epost: Post@foma.no Web: foma.no Avfallshåndtering Foma Norge AS...
- Page 3 Standardutstyr Spraygun G3600 Single washer lance High-Pressure Nozzle High-pressure hose 700mm - M24 1/4 Meg 13 1/2” 15m M24 Art. nr: IPPR40006 Art. nr: LCPR40028 Art. nr: UGLN07790 Art. nr: TBAP40054 Foma Norge AS...
- Page 4 Absolute-C Mod. S 3521P T - S 2041P T - S 5015P T MANUALE ISTRUZIONI INSTRUCTIONS MANUAL MANUEL D’ INSTRUCTIONS BEDIENUNGSANLEITUNG MANUAL DE INSTRUCCIONES MANUAL DE INSTRUÇÕES IDROPULITRICE ACQUA FREDDA COLD WATER CLEANER NETTOYEUR EAU FROIDE KALTWASSERHOCHDRUCKREINIGER HIDROLIMPIADORA POR AGUA FRIA MÁQUINA DE LAVAR COM ÁGUA FRIA...
-
Page 5: Table Of Contents
I - INDICE Pag. Norme di Sicurezza Operazioni preliminari Avvertenze generali di installazione ed uso Preparazione Descrizione simboli Trasporto Classificazione dei rischi Manutenzione Prefazione Accantonamento Classificazione Rottamazione Dichiarazione di Conformità CE Inconvenienti e rimedi Destinazione d’ uso GB - INDEX Page Safety regulations Preliminary operations... -
Page 6: Preparazione
Italiano Complimenti! Desideriamo ringraziarLa per l'acquisto di questa idropulitrice, Lei ha dimostrato di non accettare compromessi: Lei vuole il meglio. Abbiamo preparato questo manuale per consentirLe di apprezzare appieno le qualità e le elevate prestazioni che questa idro- pulitrice Le offre. Le raccomandiamo di leggerlo in tutte le sue parti prima dell'utilizzo. -
Page 7: Descrizione Simboli
Italiano DESCRIZIONE SIMBOLI SULL' IDROPULITRICE NON DIRIGERE IL GET- USCITA ACQUA . TO CONTRO PERSONE, ANIMALI, PRESE DI COR- RENTE SULLA MACCHINA STESSA. ATTENZIONE PERICOLO DI ACCENSIONE MOTORE FOLGORAZIONE. POMPA. MESSA A TERRA. PRODOTTO CHIMICO (DETERGENTE). INGRESSO ACQUA. RIFIUTO SPECIALE. NON SMALTIRE NEI RIFIUTI COMUNI. -
Page 8: Classificazione Dei Rischi
Italiano accordo alle istruzioni del costruttore. CLASSIFICAZIONE DEI RISCHI: Un errato allacciamento può causare danni a persone, animali o cose , nei confronti dei quali il costruttore non puó essere Pericolo considerato responsabile. Per un rischio imminente che può determinare lesioni gravi o mortali Le idropulitrici sono dotate di spina per il collegamento alla rete elettrica. -
Page 9: Destinazione D' Uso
Italiano Gli elementi dell’ imballo (sacchetti, scatole, chiodi, ecc.) non DESTINAZIONE D'USO devono essere lasciati alla portata dei bambini in quanto po- tenziali fonti di pericolo, e devono essere smaltiti o conservati L'apparecchio è destinato esclusivamente alla pulizia di mac- nel rispetto delle normative ambientali nazionali. - Page 10 Italiano Importante di otturazioni dell’ impianto idraulico ad alta pressione. Rispettare le disposizioni fornite dalla società di La valvola di sicurezza è tarata dal costruttore e sigillata. Inter- gestione del servizio idrico. venti alla valvola di sicurezza sono di pertinenza esclusiva al Le regolamentazioni in vigore prevedono che l'apparecchio Centro di Assistenza.
-
Page 11: Avvertenze Generali Di Installazione Ed Uso
Italiano AVVERTENZE GENERALI DI INSTALLAZIONE ED USO. Pericolo Pericolo - L'idropulitrice non deve essere utilizzata da bambini, adole- - Non dirigere il getto contro voi stessi o altri per pulire indumenti scenti o persone incapaci (in stato di ebbrezza). o calzature. - L'idropulitrice non deve essere utilizzata in ambienti a rischio - Non utilizzare l’... -
Page 12: Uso
Italiano UTILIZZO DEGLI ACCESSORI. USO DELLA IDROPULI- TRICE L’ idropulitrice è dotata di un ugello con getto ad angolo di 15° piatto per la pulizia di vaste superfici. PANNELLO COMANDI Attenzione A - Interruttore Generale Dirigere il getto da una distanza piuttosto elevata, per evitare B - Pulsante manuale per danni derivanti da alta pressione. -
Page 13: Trasporto
Italiano VERIFICA DELLA PRES- SIONE La pressione di esercizio è sempre rilevabile in qualsiasi momento. (Fig. 7). FIG. 7 TRASPORTO Per movimentare l’ apparecchio, dopo averlo scollegato dalla rete elettrica ed idrica, sbloccare il freno di stazionamento posto sul lato della macchina, e spingerlo per mezzo dell’ apposito maniglione. -
Page 14: Manutenzione
Italiano CONTROLLO LIVELLO E MANUTENZIONE CAMBIO OLIO POMPA SOLO QUANTO AUTORIZZATO NEL PRESENTE Controllare periodicamente LIBRETTO ISTRUZIONI PUO' ESSERE ESEGUITO A il livello dell'olio della pompa CURA DELL' UTILIZZATORE. alta pressione tramite la spia E' VIETATO QUALSIASI ALTRO INTERVENTO (Fig. 11 A) o l'asta di controllo livello (Fig. -
Page 15: Accantonamento
Italiano TABELLA RIEPILOGATIVA MANUTENZIONE OR- TABELLA RIEPILOGATIVA MANUTENZIONE DINARIA A CURA DELL' UTENTE STRAORDINARIA A CURA DEL CENTRO DI ASSISTENZA Descrizione operazioni: Descrizione operazioni: Ad ogni uso Ogni 500 ore Controllo cavo elettrico-tubi-raccordi Sostituzione guarnizioni pompa A.P. alta pressione. Ogni 200 ore Sostituzione ugello lancia. -
Page 16: Inconvenienti E Rimedi
Italiano INCONVENIENTI - RIMEDI Prima di qualsiasi operazione scollegare l' idropulitrice dalla rete elettrica mediante interruttore omnipolare e scollegando la spina dalla presa di corrente ed idrica. INCONVENIENTI CAUSE RIMEDI Premendo il pulsante di avviamento l' Assenza di collegamento elettrico. Controllare la tensione di rete idropulitrice non parte. -
Page 17: Preparation
English Congratulations! Thank you for choosing this high pressure washer. You obviously do not accept compromises and want only the best. This manual will help you to fully appreciate the qualities and high performance offered by this appliance. You should read the complete manual before using the high pressure washer. The CE mark on your high pressure washer shows that it complies to European safety standards. -
Page 18: Description Of Symbols
English DESCRIPTION OF THE SYMBOLS ON THE HIGH PRESSURE WASHER DO NOT AIM THE JET AT WATER DELIVERY. PEOPLE, ANIMALS OR THE ELECTRICAL SOCKETS ON THE HIGH PRESSURE WASHER ITSELF. IMPORTANT DANGER OF PUMP MOTOR START. ELECTRIC SHOCK. EARTH. CLEANING PRODUCT (DETERGENT). -
Page 19: Classification Of Risks
English of the IEC 60364-1 standard) and in accordance with the Ma- CLASSIFICATION OF RISKS: nufacturer's instructions. Incorrect connection may cause damage to people, animals or Danger things and absolves the Manufacturer of all liability. Identifies an imminent risk which could lead to serious or fatal injury. -
Page 20: Designated Use
English danger and must be disposed of or stored in compliance with DESIGNATED USE national environmental protection standards. The appliance is designed exclusively for the cleaning of ma- ASSEMBLING DISASSEMBLED PARTS OF THE MACHI- chinery, vehicles, buildings, utensils and in general surfaces suitable for treatment with a high pressure jet of cleaning solu- tion at between 25 and 500 bar. - Page 21 English liability and represents negligent use of the product. circuit is blocked. Information The safety valve is calibrated by the Manufacturer and sealed. Respect the instructions provided by the water Operations involving the safety valve must be performed by a utility company.
-
Page 22: General Warnings For Installation And Use
English GENERAL WARNINGS FOR INSTALLATION AND USE. Danger Danger - The high pressure washer must not be used by children, - Do not aim the jet at yourself or others to clean clothing or adolescents or unfit persons (when drunk). footwear. -
Page 23: Use
English USING THE ACCESSORIES. USING THE HIGH PRESSURE WASHER The high pressure washer has a nozzle with a flat 15° angle jet for cleaning large surfaces. CONTROL PANEL Important A - Main switch. Aim the jet from a certain distance to avoid damage caused by B - Manual button to fill the the high pressure. -
Page 24: Transporting
English CHECKING THE PRES- SURE The working pressure can be read at all times. (Fig. 7). FIG. 7 TRANSPORTING To move the machine, disconnect it from the mains electricity and water supplies, release the parking brake on the side of the machine and push it by the handle. -
Page 25: Maintenance
English CHECKING AND REPLA- MAINTENANCE CING THE PUMP OIL ONLY THE OPERATIONS AUTHORISED IN THIS Check the level of oil in the MANUAL MAY BE PERFORMED BY THE USER. high pressure pump by means of the sight glass (fig. 11A) or PROHIBITED ALL OTHER OPERATIONS ARE dipstick (fig. -
Page 26: Storage
English TABLE OF ROUTINE MAINTENANCE TO BE PER- SUMMARY OF EXTRAORDINARY MAINTENANCE FORMED BY THE USER TO BE PERFORMED BY A TECHNICAL SERVICE CENTRE Description of operations: Description of operations: Each use Every 500 hours Checking power cable/hoses/high pressure Replacing H.P. pump gaskets. couplings. -
Page 27: Troubleshooting
English TROUBLESHOOTING Before performing any operation on the high pressure washer, disconnect it from the water supply and the mains electricity supply (by turning off the omnipolar switch and unplugging it from the mains socket). PROBLEM CAUSE REMEDY When the start button is pressed, the No electrical connection. -
Page 28: Préparation
Français Félicitations! Nous vous remercions d'avoir acheté ce nettoyeur, vous avez démontré que vous n'acceptez aucun compromis: vous voulez le meilleur. Nous avons préparé ce manuel pour vous permettre d'apprécier pleinement les qualités et les performances de ce nettoyeur. Nous vous recommandons de le lire entièrement avant d'utiliser l'appareil. Le marquage CE sur le nettoyeur atteste que l'appareil est conforme aux Normes Européennes en matière de Sécurité. -
Page 29: Description Des Pictogrammes
Français DESCRIPTION DES PICTOGRAMMES PLACÉS SUR LE NETTOYEUR NE PAS DIRIGER LE JET SORTIE D'EAU. SUR DES PERSONNES, DES ANIMAUX, DES PRISES DE COURANT OU SUR LA MACHINE ELLE-MÊME. AT T E N T I O N D A N G E R DÉMARRAGE MOTEUR D'ÉLECTROCUTION. -
Page 30: Classification Des Risques
Français tenu pour responsable. CLASSIFICATION DES RISQUES: Les nettoyeurs sont munis d'une fiche pour le branchement Danger électrique. Indique un risque imminent pouvant entraîner des blessures Dans ce cas vérifier que la puissance de l'installation électrique graves voire mortelles. et des prises de courant est adaptée à la puissance maximale de l'appareil indiquée sur la plaque (kW). -
Page 31: Destination D'usage
Français Les éléments de l'emballage (sachets, boîtes, clous, etc.) ne DESTINATION D'UTILISATION doivent pas être laissés à la portée des enfants car ils peuvent représenter un Danger et ils doivent être éliminés ou conservés L'appareil est destiné exclusivement au nettoyage de machi- conformément aux normes environnementales nationales. - Page 32 Français Important haute pression en cas de pannes de la vanne By-pass ou en Respecter les dispositions du gestionnaire du cas de colmatage du circuit hydraulique haute pression. réseau d'eau. La vanne de sécurité est réglée par le fabricant et scellée. Les Conformément à...
- Page 33 Français RECOMMANDATIONS GÉNÉRALES D'INSTALLATION ET D'UTILISATION. Danger Danger - Le nettoyeur ne doit pas être utilisé par des enfants, adole- - Ne pas diriger le jet contre vous-mêmes ou vers d'autres per- scents ou des personnes en état d'ébriété. sonnes pour nettoyer des vêtements ou des chaussures. - Le nettoyeur ne doit pas être utilisé...
-
Page 34: Utilisation
Français UTILISATION DES ACCESSOIRES. UTILISATION DU NET- TOYEUR Le nettoyeur est muni d'une buse à jet plat 15° pour le nettoyage de grandes surfaces. TABLEAU DE COMMAN- Attention Maintenir la buse à une certaine distance afin d'éviter tout A - Interrupteur général dommage dû... -
Page 35: Transport
Français V E R I F I C AT I O N D E L A accroché à la grue sans sur- PRESSION veillance. La pression de service peut être réglée à tout moment. (Fig. 7). FIG. 7 TRANSPORT Pour déplacer l'appareil, après l'avoir débranché du réseau électrique et du réseau d'eau, débloquer le frein de stationne- ment placé... -
Page 36: Entretien
Français CONTRÔLE NIVEAU D'HUI- ENTRETIEN LE POMPE ET VIDANGE SEUL L'ENTRETIEN AUTORISÉ DANS CE LIVRET D'IN- Contrôler périodiquement le STRUCTIONS PEUT ÊTRE EFFECTUÉ PAR L'UTILISA- niveau d'huile de la pompe TEUR. haute pression à l'aide du INTERDITE TOUTE AUTRE INTERVENTION EST témoin (fig. -
Page 37: Stockage
Français TABLEAU RÉCAPITULATIF ENTRETIEN COURANT TABLEAU RÉCAPITULATIF ENTRETIEN EXCEP- A EFFECTUER PAR L'UTILISATEUR TIONNEL EFFECTUÉ PAR LE CENTRE D'ASSI- STANCE Description opérations: Description opérations: À chaque utili- Toutes les 500 heures Contrôle câble électrique- tuyaux-raccords Remplacement joints pompe HP haute pression. sation Remplacement buse lance. -
Page 38: Inconvénients Et Remèdes
Français INCONVÉNIENTS - REMÈDES Avant toute opération agir sur l'interrupteur omnipolaire et débrancher la fiche de la prise et débrancher le tuyau du réseau d'eau. INCONVÉNIENTS CAUSES REMÈDES Quand on appuie sur le bouton de Absence de branchement électrique. Contrôler la tension de réseau (voir marche le nettoyeur ne se met pas caractéristiques techniques) en marche. -
Page 39: Vorbereitung
Deutsch Glückwunsch! Wir möchten Ihnen danken, dass Sie sich für diesen Hochdruckreiniger entschieden haben, Sie haben bewiesen, dass Sie keine Kompromisse schließen: Nur das Beste ist Ihnen gut genug. Wir haben diese Bedienungsanleitung abgefasst, damit Sie die Qualität und die optimalen Betriebseigenschaften dieses Ho- chdruckreinigers umfassend nutzen können. -
Page 40: Beschreibung Der Symbole
Deutsch BESCHREIBUNG DER SYMBOLE AUF DEM HOCHDRUCKREINIGER RICHTEN SIE DEN STRAHL WASSERAUSTRITT. NIE AUF PERSONEN, TIE- RE, STECKDOSEN ODER DAS GERÄT SELBST. ACHTUNG STROMSCH- PUMPENMOTOR EINGE- LAGGEFAHR. SCHALTET. ERDUNG. CHEMISCHES REINIGUN- GSMITTEL. WASSEREINTRITT. S O N D E R M Ü L L. N I C H T ÜBER DEN HAUSMÜLL ENTSORGEN. -
Page 41: Gefahrenklassifizierung
Deutsch mungen der Norm IEC 60364-1) und nach den Angaben des GEFAHRENKLASSIFIZIERUNG: Herstellers durchgeführt werden. Der fehlerhafte Anschluss kann zu Personen-, Tier- oder Gefahr Sachschäden führen, für die der Hersteller keine Haftung Bei einer drohenden Gefahr, die zu schweren oder tödlichen übernimmt. -
Page 42: Zweckbestimmung
Deutsch dürfen nicht in Reichweite von Kindern gelassen werden, da ZWECKBESTIMMUNG sie eine potentielle Gefahrenquelle darstellen, und müssen unter Beachtung der nationalen Umweltrichtlinien entsorgt bzw. Das Gerät ist ausschließlich zur Reinigung von Maschinen, aufbewahrt werden. Fahrzeugen, Gebäuden, Werkzeugen und Oberflächen im Allgemeinen bestimmt, die mit einem Wasserstrahl unter Zusatz MONTAGE VON SEPARATEN GERÄTETEILEN von Reinigungsmittel bei einem Druck zwischen 25 und 500 bar... - Page 43 Deutsch von jeglicher Haftung und gilt als fahrlässiger Gebrauch des serleitungen bei einem Defekt des Bypassventils oder bei Geräts. Verstopfungen der Hochdruckwasserleitungen. Wichtig Das Sicherheitsventil ist vom Hersteller eingestellt und versie- Beachten Sie die Vorschriften des Wasserversor gelt. Eingriffe am Sicherheitsventil dürfen ausschließlich vom Kundendienstzentrum vorgenommen werden.
- Page 44 Deutsch ALLGEMEINE WARNHINWEISE ZUR INSTALLATION UND ZUM GEBRAUCH. Gefahr Gefahr - Der Hochdruckreiniger darf weder von Kindern, noch von - Richten Sie den Strahl nicht gegen sich selbst oder andere, Jugendlichen oder Personen verwendet werden, die nicht dazu um Kleidung oder Schuhe zu reinigen. in der Lage sind (Trunkenheit).
-
Page 45: Gebrauch
Deutsch GEBRAUCH DES ZUBEHÖRS. GEBRAUCH DES HO- CHDRUCKREINIGERS Der Hochdruckreiniger ist mit einer Flächendüse mit einem Austrittwinkel von 15° für die Reinigung von großen Flächen BEDIENFELD ausgerüstet. A - Hauptschalter Achtung B - Manuelle Taste zum Befül- Verwenden Sie den Strahl nur aus größerer Entfernung, um len des Wasserkreislaufs mit Schäden durch den hohen Druck zu vermeiden. -
Page 46: Transport
Deutsch DRUCKPRÜFUNG cht unbeaufsichtigt am Kran hängen. Der Betriebsdruck kann je- derzeit abgelesen werden. (Fig. 7). FIG. 7 TRANSPORT Um das Gerät zu befördern, nachdem es vom Strom- und Wasserversorgungsnetz getrennt wurde, muss die Feststell- bremse an der Seite des Geräts gelöst werden und das Gerät am Haltegriff geschoben werden. -
Page 47: Wartung
Deutsch ÖLSTANDSKONTROLLE WARTUNG UND ÖLWECHSEL DER PUMPE DER BENUTZER DARF NUR ARBEITEN AUSFÜHREN, DIE IN DIESER BEDIENUNGSANLEITUNG AUSDRÜCKLI- Kontrollieren Sie regel- CH GENEHMIGT SIND. mäßig den Ölstand der Ho- ALLE SONSTIGEN ARBEITEN SIND VERBOTEN chdruckpumpe über das Schauglas (fig. 11A) oder über Gefahr den Ölmessstab (fig. -
Page 48: Nichtgebrauch
Deutsch ZUSAMMENFASSENDE TABELLE DER PLANMÄS- ZUSAMMENFASSENDE TABELLE DER AUSSER- SIGEN WARTUNGSARBEITEN DURCH DEN BE- PLANMÄSSIGEN WARTUNGSARBEITEN DURCH NUTZER DAS KUNDENDIENSTZENTRUM Beschreibung der Tätigkeiten: Beschreibung der Tätigkeiten: Bei jedem Gebrauch Alle 500 Stunden Prüfung der Stromkabel-Schläuche- Auswechseln der Dichtungen der Hochdruckverbindungen. Hochdruckpumpe. -
Page 49: Störungen Und Abhilfe
Deutsch STÖRUNGEN - ABHILFE Trennen Sie das Gerät vor jeder Arbeit über den allpoligen Schalter und durch Ziehen des Steckers aus der Steckdo- se vom Stromversorgungsnetz, sowie vom Wasserversorgungsnetz. STÖRUNGEN URSACHEN ABHILFEN Bei Drücken der Starttaste schaltet sich Kein elektrischer Anschluss. Die Netzspannung prüfen (siehe techni- der Hochdruckreiniger nicht ein. -
Page 50: Preparación
Español Felicitaciones! Deseamos agradecerle por haber comprado esta hidrolimpiadora, Usted ha demostrado que no acepta compromisos: Usted desea lo mejor. Hemos preparado este manual para que Usted pueda apreciar totalmente la calidad y los altos rendimientos que le ofrece esta hidrolimpiadora. -
Page 51: Descripción De Los Símbolos
Español DESCRIPCIÓN DE LOS SÍMBOLOS APLICADOS EN LA HIDROLIMPIADORA NO DIRIJA EL CHORRO DE SALIDA DE AGUA. AGUA CONTRA LAS PER- SONAS, ANIMALES, TOMAS DE CORRIENTE NI CONTRA LA MISMA MÁQUINA. ATENCIÓN PELIGRO DE ENCENDIDO MOTOR DE ELECTROCUCIÓN. LA BOMBA. PUESTA A TIERRA. -
Page 52: Clasificación De Los Riesgos
Español por el fabricante. CLASIFICACIÓN DE LOS RIESGOS: Una conexión incorrecta puede provocar daños a personas, animales o bienes; en este caso, el fabricante no podrá ser Peligro considerado responsable. A causa de un riesgo inminente que puede determinar lesiones graves o mortales. -
Page 53: Uso Previsto
Español Los elementos del embalaje (bolsas, cajas, clavos, etc.) no USO PREVISTO deben quedar al alcance de los niños porque son fuente de peligro; deberán eliminarse o conservarse respetando las El equipo está destinado sólo para la limpieza de máquinas, normativas medioambientales nacionales. - Page 54 Español gligente del producto. sistema hidráulico de alta presión se atascara. Importante La válvula de seguridad está regulada por el fabricante y sel- Respete las disposiciones dadas por el organismo lada. Las reparaciones de la válvula de seguridad deben ser que gestiona el servicio hídrico.
-
Page 55: Advertencias Generales De Instalación Y Uso
Español ADVERTENCIAS GENERALES DE INSTALACIÓN Y USO. Peligro Peligro - La hidrolimpiadora no puede ser utilizada por niños, adole- - No dirija el chorro contra sí mismo o contra las demás personas scentes o personas incapaces (por ej. personas ebrias, etc.). para limpiar los indumentos o zapatos. -
Page 56: Uso
Español USO DE LOS ACCESORIOS. USO DE LA HIDROLIMPIA- DORA La hidrolimpiadora incorpora una boquilla con un chorro chato con ángulo de 15° para la limpieza de superficies amplias. CUADRO DE MANDOS Atención A - Interruptor general Dirija el chorro desde una distancia bastante alta para evitar B - Pulsador manual para daños causados por la alta presión. -
Page 57: Transporte
Español CONTROL DE LA PRESIÓN do en la grúa sin vigilancia. La presión de trabajo se puede medir en cualquier momento. (Fig. 7). FIG. 7 TRANSPORTE Para mover el equipo, después de haberlo desconectado de la red eléctrica e hídrica, desbloquee el freno de estaciona- miento, situado en el costado de la máquina, y empújelo con el manillar. -
Page 58: Mantenimiento
Español mucha atención las instruccio- MANTENIMIENTO nes dadas en el envase del producto. (no abandonar en EL USUARIO PUEDE LLEVAR A CABO ÚNICAMENTE el medio ambiente). LAS OPERACIONES INDICADAS EN ESTE MANUAL DE CONTROL DEL NIVEL Y INSTRUCCIONES. CAMBIO DE ACEITE DE LA ESTÁ... -
Page 59: Almacenamiento
Español TABLA RECAPITULATIVA DE LOS TRABAJOS TABLA RECAPITULATIVA DE LOS TRABAJOS DE DE MANTENIMIENTO ORDINARIO A CARGO DEL MANTENIMIENTO EXTRAORDINARIO A CARGO USUARIO DEL CENTRO DE ASISTENCIA Descripción de las operaciones: Descripción de las operaciones: En cada uso Cada 500 horas Control del cable eléctrico-tubos-racores Sustitución de las juntas de la bomba de A.P. -
Page 60: Problemas Y Soluciones
Español INCONVENIENTES - SOLUCIONES Antes de realizar cualquier tipo de operación, desconecte la hidrolimpiadora de la red eléctrica con el interruptor omnipolar y desconectando la clavija de la toma de corriente e hídrica. INCONVENIENTES CAUSAS SOLUCIONES Presionando el pulsador de arranque, No hay conexión eléctrica. -
Page 61: Preparação
Português Parabéns! Obrigado por ter adquirido esta máquina de jacto de água a alta pressão. Demonstrou que não aceita soluções de compromisso: deseja o melhor. Preparámos este manual para que possa apreciar em pleno as qualidades e o elevado desempenho que esta máquina de jacto de água a alta pressão lhe oferece. -
Page 62: Descrição Dos Símbolos
Português DESCRIÇÃO DOS SÍMBOLOS NA MÁQUINA DE JACTO DE ÁGUA A ALTA PRESSÃO NÃO DIRECCIONE O JACTO SAÍDA DE ÁGUA. CONTRA PESSOAS, ANI- MAIS OU TOMADAS DE CORRENTE EXISTENTES NA PRÓPRIA MÁQUINA. ATENÇÃO! PERIGO DE LIGAÇÃO DO MOTOR DA ELECTROCUSSÃO. BOMBA. -
Page 63: Classificação Dos Riscos
Português A ligação eléctrica deve ser efectuada por técnicos qualificados CLASSIFICAÇÃO DOS RISCOS: que operem de acordo com as normas vigentes (cumprindo o previsto pela Norma IEC 60364-1) e de acordo com as Perigo instruções do fabricante. Para um risco iminente que pode originar lesões graves ou Uma ligação errada pode causar danos a pessoas, animais ou mortais. -
Page 64: Finalidade De Utilização
Português Os elementos da embalagem (sacos, caixas, pregos, etc.) FINALIDADE DE UTILIZAÇÃO não devem ser deixados ao alcance das crianças, dado que constituem potenciais fontes de Perigo, devendo ser elimina- O aparelho destina-se exclusivamente à limpeza de máquinas, dos ou conservados de acordo com as normativas ambientais veículos, edifícios, ferramentas e superfícies em geral que nacionais. - Page 65 Português Importante caso de obstruções do sistema hidráulico de alta pressão. Respeite as recomendações fornecidas pela em- A válvula de segurança foi calibrada pelo fabricante e sigilada. presa de gestão do serviço hídrico. As intervenções na válvula de segurança são da exclusiva responsabilidade do Centro de Assistência.
-
Page 66: Advertências Gerais De Instalação E Uso
Português ADVERTÊNCIAS GERAIS DE INSTALAÇÃO E USO. Perigo Perigo - A máquina de jacto de água a alta pressão não deve ser - Não direccione o jacto contra si mesmo ou contra os outros utilizada por crianças, adolescentes ou pessoas incapacitadas para limpar roupa ou calçado. -
Page 67: Utilização
Português UTILIZAÇÃO DOS ACESSÓRIOS. USO DA MÁQUINA DE JACTO DE ÁGUA A ALTA A máquina de jacto de água a alta pressão possui um bico PRESSÃO com jacto num ângulo de 15° plano para a limpeza de grandes superfícies. PAINEL DE COMANDOS A - Interruptor geral Atenção B - Botão manual para o en-... -
Page 68: Transporte
Português VERIFICAÇÃO DA PRES- SÃO A pressão de funcionamento pode ser sempre medida a qualquer momento. (Fig. 7). FIG. 7 TRANSPORTE Para movimentar o aparelho, depois de o desligar da rede eléctrica e hídrica, desbloqueie o travão de estacionamento situado na parte lateral da máquina e empurre-o carregando no respectivo manípulo. -
Page 69: Manutenção
Português poluição ambiental, pelo que MANUTENÇÃO para o seu uso se devem seguir atentamente as in- SÓ AQUILO QUE ESTÁ AUTORIZADO NO PRESENTE struções da embalagem do MANUAL DE INSTRUÇÕES PODE SER REALIZADO produto. (Não deitar no meio PELO UTILIZADOR. ambiente.) QUALQUER OUTRA INTERVENÇÃO É... -
Page 70: Armazenamento
Português TABELA DE SÍNTESE DA MANUTENÇÃO DE ROTI- TABELA DE SÍNTESE DA MANUTENÇÃO EX- NA A CARGO DO UTILIZADOR TRAORDINÁRIA A CARGO DO CENTRO DE ASSI- STÊNCIA Descrição das operações: Descrição das operações: A cada utilização Todas as 500 horas Verificação do cabo eléctrico/tubos/uniões Substituição das juntas da bomba A.P. -
Page 71: Problemas E Soluções
Português PROBLEMAS - SOLUÇÕES Antes de qualquer operação, desligue a máquina de jacto de água a alta pressão da rede eléctrica através do inter- ruptor omnipolar e desligando a ficha da tomada de corrente e hídrica. PROBLEMAS CAUSAS SOLUÇÕES A máquina de jacto de água a alta Ausência de ligação eléctrica. -
Page 72: Подготовка
Русский Примите поздравления! Благодарим Вас за покупку аппарата для мойки под давлением, Вы продемонстрировали, что не допускаете компромиссов - Вы выбираете самое лучшее. Цель этой инструкции – дать Вам возможность полностью оценить качество и высокую эффективность, которыми характеризуется аппарат для мойки под давлением. Прежде, чем... -
Page 73: Используемые Символы
Русский ОПИСАНИЕ СИМВОЛОВ, НАНЕСЕННЫХ НА АППАРАТ ДЛЯ МОЙКИ ПОД ДАВЛЕНИЕМ Н Е Н А П Р А В Л Я Й Т Е ВЫХОД ВОДЫ. С Т Р У Ю Н А Л Ю Д Е Й , ЖИВОТНЫХ, РОЗЕТКИ ЭЛЕКТРОПИТАНИЯ, САМ... -
Page 74: Классификация Рисков
Русский атмосфере (пары или газ). КЛАССИФИКАЦИЯ РИСКОВ: Подключение к электросети должно производиться Опасность квалифицированными специалистами, соблюдающими Неизбежная опасность, которая может привести к тяжелым действующие нормы (придерживаться предписаний или смертельным ранениям. нормы IEC 60364-1) и в соответствии с инструкцией производителя. Внимание Неправильное... -
Page 75: Предназначение
Русский Элементы упаковки (мешки, коробки, скрепки и т.д.) не ПРЕДНАЗНАЧЕНИЕ должны оставаться в местах, доступных детям, так как это потенциальные источники опасности, и они должны Прибор предназначен только для мойки машин, быть утилизированы или сохранены в соответствии с транспортных средств, зданий, инструмента и различных действующими... - Page 76 Русский в случае неисправности байпаса или в случае засорения Обратите внимание оборудования для подачи воды под давлением. С о бл юд а й т е р а с п о р я ж е н и я к о м п а н и и - Аварийный...
-
Page 77: Общие Замечания По Сборке И Эксплуатации
Русский ОБЩИЕ РЕКОМЕНДАЦИИ ПО СБОРКЕ И ЭКСПЛУАТАЦИИ. Опасность Опасность - Аппарат для мойки под давлением не должен - Не направляйте струю на себя или на других для чистки использоваться детьми, подростками или недееспособными одежды или обуви. людьми (в состоянии опьянения). - Не... -
Page 78: Эксплуатация
Русский ИСПОЛЬЗОВАНИЕ АКСЕССУАРОВ ИСПОЛЬЗОВАНИЕ АППАРАТА ДЛЯ МОЙКИ Аппарат для мойки под давлением оснащен плоской ПОД ДАВЛЕНИЕМ форсунк ой с угл ом 15° для очистки обширных поверхностей. ПАНЕЛЬ УПРАВЛЕНИЯ Внимание А - Главный выключатель Направляйте струю с достаточно большого расстояния, B - Кнопка для ручного чтобы... -
Page 79: Транспортировка
Русский Р Е Г У Л И Р О В А Н И Е ДАВЛЕНИЯ Рабочее давление можно определить в любой момент, рис. 7. РИС. 7 ТРАНСПОРТИРОВКА Для перемещения аппарата после того, как он отключен от водопроводной и электрической сети, разблокируйте стояночный... -
Page 80: Обслуживание
Русский К О Н Т Р О Л Ь У Р О В Н Я ОБСЛУЖИВАНИЕ И С М Е Н А М А С Л А В НАСОСЕ ПОЛЬЗОВАТЕЛЕМ МОГУТ БЫТЬ ВЫПОЛНЕНЫ ТОЛЬКО ТЕ ОПЕРАЦИИ, КОТОРЫЕ РАЗРЕШЕНЫ В П е р и о д и ч е с к и ДАННОЙ... -
Page 81: Хранение
Русский С В О Д Н А Я Т А Б Л И Ц А Т Е К У Щ Е Г О С В О Д Н А Я Т А Б Л И Ц А Т Е К У Щ Е Г О О... -
Page 82: Неисправности И Их Устранение
Русский НЕИСПРАВНОСТИ – СПОСОБЫ УСТРАНЕНИЯ До выполнения любой операции отключайте аппарат для мойки от электросети при помощи однополюсного выключателя и вынув вилку из розетки питания НЕПОЛАДКИ ПРИЧИНЫ ВОССТАНОВЛЕНИЕ При нажатии на кнопку пуска аппарат Отсутствие подвода электроэнергии. Проверьте напряжение сети (см. не... - Page 83 Note - Notes...
- Page 84 Note - Notes...
- Page 85 DICHIARAZIONE DI CONFORMITA’ “CE” DECLARACIÓN “CE” DE CONFORMIDAD Bajo nuestra exlusiva responsabilidad, declaramos que el Dichiariamo sotto la nostra esclusiva responsabilità che il pro- producto, al que esta declaraciòn se refiere, es conforme con dotto al quale questa dichiarazione si riferisce è conforme alle las siguientes directivas comunitarias: seguenti Direttive Comunitarie: “CE”...
- Page 86 Caratteristiche tecniche - Technical data ABSOLUTE-C ABSOLUTE-C ABSOLUTE Modello • S 3521P T S 2041P T S 5015P T Model • Alimentazione 400 / 415 400 / 415 400 / 415 Power supply 15,0 15,0 15,0 Potenza assorbita • 15000...
- Page 87 IP Cleaning S.r.l. Viale Treviso, 63 30026 Summaga di Portogruaro Venezia (Italy) T: +39 0421 205511 F: +39 0421 204227 E: info@ipcworldwide.com W: www.ipcworldwide.com...
- Page 88 Spare parts list Ref: IDAF40349 Model: H.P. CLEANER ABSOL-C S2041T 400/50 IPC...
- Page 89 0001 LAFN40328 TUBOLAR FRAME ABSOLUTE 20HP BK. 1,00 31/12/2013 0001 LAFN40584 TUBOLAR FRAME ABSOLUTE 20HP 2V. BK. 1,00 01/01/2014 0002 RTRT45383 00045383 WHEEL D.305-D.25 RT-IPC 4,00 01/10/2011 0002 RTRT85704 00085704 WHEEL D.300-D.25 SUPER 4,00 30/09/2011 0003 VTRS09813 00009813 WASHER D.25...
- Page 90 Table: OVERALL Progressive number: 1 Validity Ref. K Part n. Customer part n. Description Quantity From Price 0034 RCDS12121 00012121 NIPPLE 3/8 - 3/8 SV/CN 1,00 0035 VTRS00548 00000548 WASHER D.17,5X23X1,5 (3/8)RM 1,00 0036 MEPF06949 00006949 FLOW SWITCH ST5 L=1.300 1,00 0037 RCDS40087...
- Page 91 Table: ELECTRIC DIAGR. Progressive number: 2 Validity Ref. K Part n. Customer part n. Description Quantity From Price MEVR71726 00071726 FUSE CF10 gC 10.3x38 4A 400V 1,00 MECI40013 AUTHOMAT.SWITCH SIE 3RV10 31-4EA10 22-32A 1,00 MEVR40044 REMOTE CONTROL EMERG. ABS 3RV29 L=83 1,00 METT40005 CONTACT SIE N.A.
- Page 92 Table: PUMP Progressive number: 1 Validity Ref. K Part n. Customer part n. Description Quantity From Price 0001 VTVT17597 00017597 8,00 0002 VTRS00519 00000519 WASHER D.10 DT 8,00 0003 PVVR40220 CAP AR XWLA 6,00 0004 PVVR49445 00049445 RING XW 6,00 0005 GUGO19395 00019395...
- Page 93 Table: PUMP Progressive number: 1 Validity Ref. K Part n. Customer part n. Description Quantity From Price 0042 GUGO11229 00011229 OIL SEAL 30X 52X 7 NBR70 1,00 0043 GUGO40019 OIL SEAL RW 3,00 0047 MFVR40033 CRANKASE COVER AR RW LAT. OPEN 1,00 0048 MTPL40106...
- Page 94 Table: PUMP Progressive number: 1 Ref. Part n. Cust. part n. Description Reference Price KTRI45173 KIT P 15-2780 XW 0005 0006 KTRI40174 KIT P 15-1849 D.28 XWLA 0019 KTRI40162 KIT P 15-42912 SHP 0025 0037 0042 0043 KTRI40175 KIT P 15-1853 D.28 XWLA 0012 0014 0016 0083 KTRI40176 KIT P 15-2507 D.28 XWLA...
- Page 95 Table: GRIP Progressive number: 1 Validity Ref. K Part n. Customer part n. Description Quantity From Price 0001 PVVR40543 GUN BODY G 3600 G1/4F 1,00 0002 PVVR40022 TUBE G 1/4" M/M 1,00 0003 PVVR40544 CAP G 3600 1,00 0004 VTVR40017 PLUG G 4500.500 1,00 0005...
