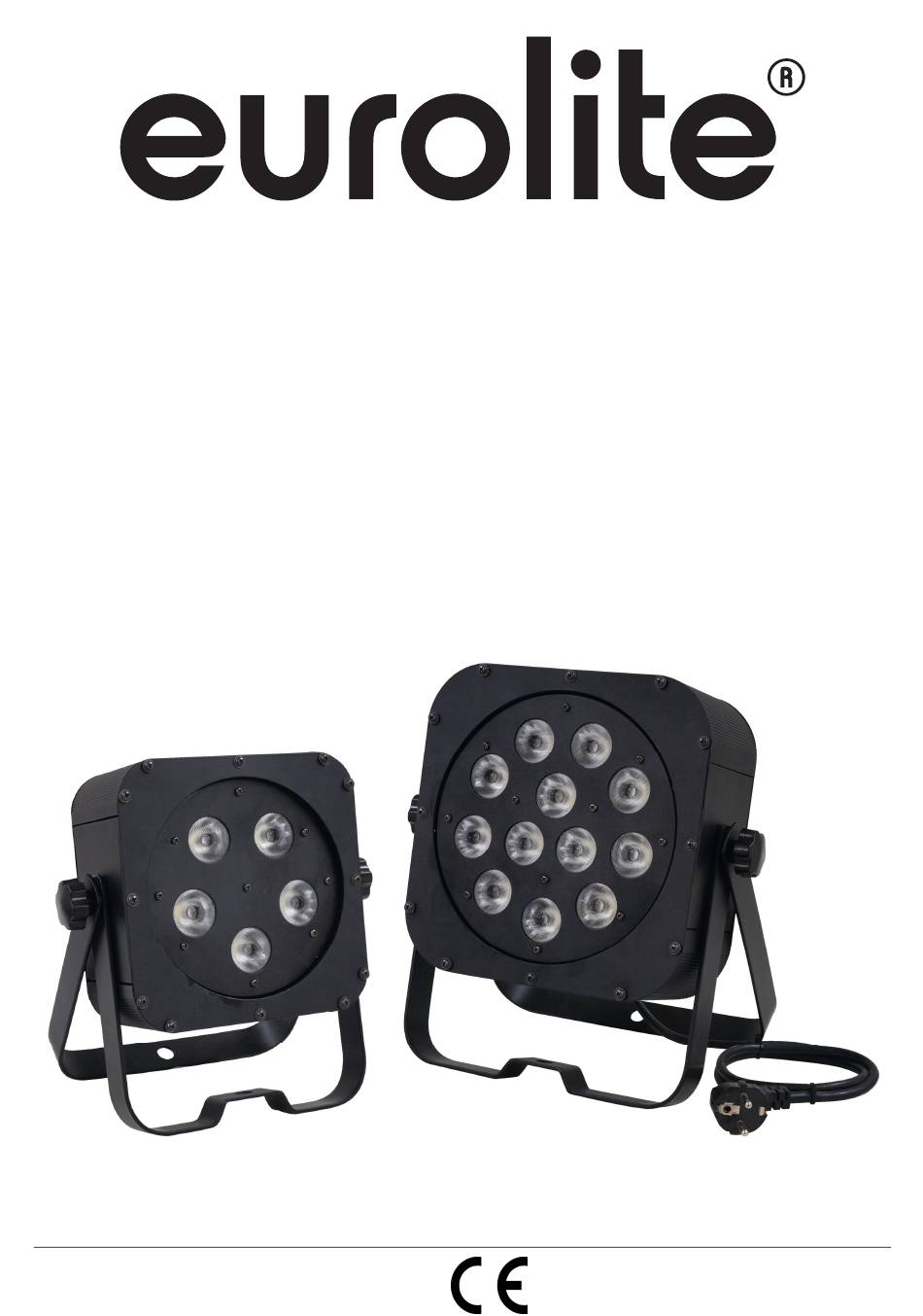

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL LED SLS-5 QCL LED SLS-12 QCL Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Page 2: Table Of Contents
Diese Bedienungsanleitung gilt für die Artikelnummern / This user manual is valid for the article numbers: 51915380, 51915385 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/26 00062105, Version 1.3... -
Page 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED SLS-5 QCL / LED SLS-12 QCL entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Page 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Page 5: Bestimmungsgemäße Verwendung
BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist für den Anschluss an 100 - 240 V, 50/60 Hz~ Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z. -
Page 6: Gerätebeschreibung
Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. -
Page 7: Installation
INSTALLATION Das Gerät kann sowohl hängend als auch stehend installiert werden. Überkopfmontage LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. -
Page 8: Dmx512-Ansteuerung
Befestigen Sie das Gerät über einen geeigneten Haken an Ihrem Traversensystem. Sichern Sie das Gerät bei Überkopfmontage immer mit einem geeigneten Sicherungsseil. Es dürfen nur Sicherungsseile gemäß DIN 56927, Schnellverbindungsglieder gemäß DIN 56927, Schäkel gemäß DIN EN 1677-1 und BGV C1 Kettbiner eingesetzt werden. Die Fangseile, Schnellverbindungsglieder, Schäkel und Kettbiner müssen auf Grundlage der aktuellsten Arbeitsschutzbestimmungen (z. -
Page 9: Master/Slave-Betrieb
Wenn Sie Controller mit dieser XLR-Belegung verwenden, können Sie den DMX-Ausgang des Controllers direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. Sollen DMX-Controller mit anderen XLR-Ausgängen angeschlossen werden, müssen Adapterkabel verwendet werden. Aufbau einer seriellen DMX-Kette: Schließen Sie den DMX-Ausgang des ersten Gerätes der Kette an den DMX-Eingang des nächsten Gerätes an. -
Page 10: Bedienung
BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt das Gerät den Betrieb auf. Das LED Display leuchtet auf und Sie können die gewünschten Einstellungen mit den Tasten MODE, SET UP, UP oder DOWN auswählen. Siehe folgende Grafik. MODE SET UP UP / DOWN... -
Page 11: Auto Modus
Auto Modus Drücken Sie die MODE Taste um in den Auto Modus zu gelangen. Im Auto Modus stehen jeweils 3 Untermenüs zur Auswahl. Bitte drücken Sie jeweils die SET UP Taste, um zu dieser Auswahl zu gelangen. können über oder DOWN Tasten gewünschte... -
Page 12: Dmx-Protokoll
DMX Channel Auswahl: Auswählen eines DMX Kanal Modus Nachdem Sie die gewünschte Adresse ausgewählt haben, können Sie nun einen DMX Kanal Modus auswählen (4 CH, 6 CH, 7 CH). Drücken Sie die SET UP Taste damit das Display anzeigt. Wählen Sie den gewünschten Modus über die UP oder DOWN Tasten aus. Die Werte der jeweiligen Kanal Belegungen entnehmen Sie bitte folgenden Tabellen des DMX Protokolls: DMX-Protokoll 4-Kanal Modus:... -
Page 13: Reinigung Und Wartung
83-87 Farbüberblendung 1 88-92 Farbüberblendung 2 93-97 Farbüberblendung 3 98-102 Farbüberblendung 4 103-107 Farbüberblendung 5 108-112 Farbüberblendung 6 113-117 Farbüberblendung 7 118-122 Farbüberblendung 8 123-127 Farbüberblendung 9 128-133 Farbüberblendung 10 134-138 Farbüberblendung 11 139-143 Farbüberblendung 12 144-148 Farbüberblendung 13 149-153 Farbüberblendung 14 Geschwindig- 154-158... -
Page 14: Sicherungswechsel
Mindestabstand zu entflammbaren Oberflächen: 0,5 m Mindestabstand zum angestrahlten Objekt: 0,1 m Sicherung: T 1 A, 250 V Zubehör: Best.-Nr EUROLITE DMX LED Operator 2 70064502 Kaltgeräte Verlängerungskabel, 1m 30235200 EUROLITE TH-50S Theaterhaken, schwarz 58000651 Saveking Sicherungsseil 3x600 schwarz 58010252... -
Page 15: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED SLS-5 QCL / LED SLS-12 QCL. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. - Page 16 Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet.
-
Page 17: Operating Determinations
OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects This product is allowed to be operated with an alternating voltage of 100 - 240 V, 50/60 Hz~ and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. -
Page 18: Description Of The Device

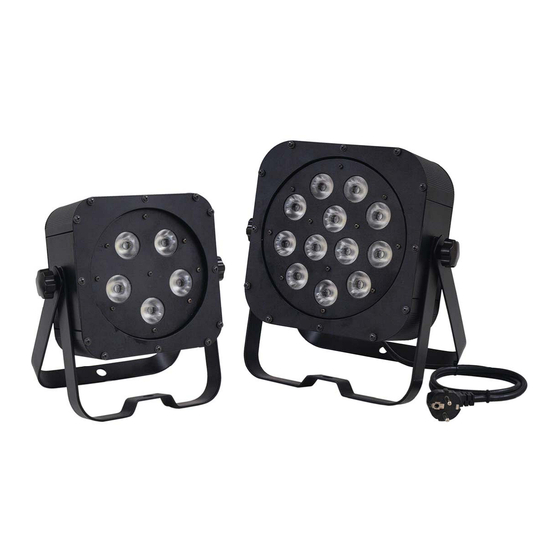

DESCRIPTION OF THE DEVICE Features Slimline LED spot with 5 W QCL • Equipped with 4in1 quadcolor LEDs for homogeneous light output • Flat housing form requires minimal space when rigging • Second mounting bracket for safe standing installation • Comfortable addressing and setting via control panel with LED display •... - Page 19 The installation must always be secured with a secondary safety attachment, e.g. an appropriate catch net. This secondary safety attachment must be constructed in a way that no part of the installation can fall down if the main attachment fails. When rigging, derigging or servicing the device staying in the area below the installation place, on bridges, under high working places and other endangered areas is forbidden.
-
Page 20: Dmx512 Control
A safety bond which already held the strain of a crash or which is defective must not be used again. Adjust the desired inclination-angle via the mounting-bracket and tighten the fixation screws. DANGER TO LIFE! Before taking into operation for the first time, the installation has to be approved by an expert! DMX512 control The wires must not come into contact with each other, otherwise the devices will not work at all, or will not work properly. -
Page 21: Connection With The Mains
Set the M device to one of the stand alone modes and set each S device to any DMX address as ASTER LAVE well as to any DMX channel mode. Connection with the mains Connect the device to the mains with the enclosed power supply cable. The occupation of the connection-cables is as follows: Cable International... -
Page 22: Dimmer Mode
MODE SET UP UP / DOWN FUNCTION Adjust the intensity of the red color Green Adjust the intensity of the green color DIMMER Blue Adjust the intensity of the blue color White Adjust the intensity of the white color Flash speed, is off, is slowest, is fastest... -
Page 23: Static Color Mode
you can select the desired fading color program via the UP or DOWN buttons. you can select the desired switching color program via the UP or DOWN buttons. you can select the desired speed of the color programs via the UP or DOWN buttons. -
Page 24: Dmx-Protocol
Set the desired mode via the UP or DOWN buttons. DMX-protocol 4-channel mode: In this mode, the last possible starting address is 509. Value Function 000~255 Red (0-100%) 000~255 Green (0-100%) 000~255 Blue (0-100%) 000~255 White (0-100%) 6-channel mode: In this mode, the last possible starting address is 507. Value Function 000~255... -
Page 25: Cleaning And Maintenance
98-102 Color fade 4 103-107 Color fade 5 108-112 Color fade 6 113-117 Color fade 7 118-122 Color fade 8 123-127 Color fade 9 128-133 Color fade 10 134-138 Color fade 11 139-143 Color fade 12 144-148 Color fade 13 149-153 Color fade 14 154-158... -
Page 26: Replacing The Fuse
Min. distance from flammable surfaces: 0.5 m Min. distance to lighted object: 0.1 m Fuse: T 1 A, 250 V Accessories: EUROLITE DMX LED Operator 2 70064502 IEC extension cable, 1m 30235200 EUROLITE TH-50S Theatre hook, black 58000651 Saveking Safety bond 3x600 black...
