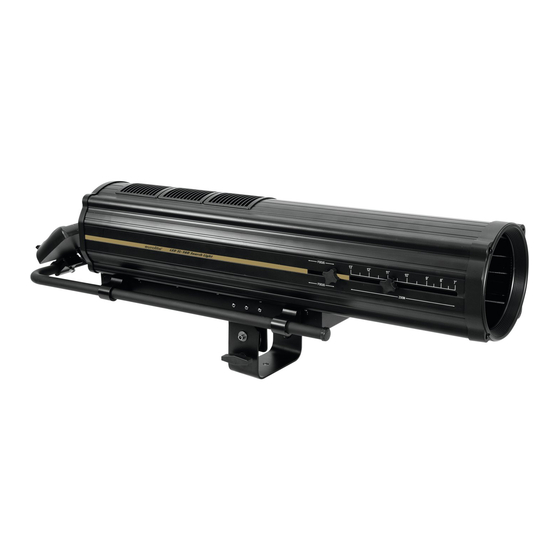

- Page 1 SL-600 DMX Search Light Bedienungsanleitung User Manual LED SL-600 DMX Search Light Verfolgerscheinwerfer für große Distanzen mit leistungsstarker 600-W-CW-LED Follow spot for greater distances with a powerful 600 W CW LED STAND COLD WHITE ALONE No. 51787330 www.eurolite.de 1/24 112700, Version 1.2...
-
Page 2: Table Of Contents
Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 51787330 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/24 112700, Version 1.2... -
Page 3: Einführung
BEDIENUNGSANLEITUNG LED SL-600 DMX Search Light GEFAHR! Elektrischer Schlag durch Kurzschluss Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie das Gerät niemals und schützen Sie es vor Feuchtigkeit und Nässe. -
Page 4: Sicherheitshinweise
SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um einen LED-Projektor, mit dem sich dekorative Lichteffekte erzeugen lassen. - Page 5 Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +40 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 50°C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen. •...
-
Page 6: Gerätebeschreibung
GERÄTEBESCHREIBUNG 1. Linse 2. Gestell 3. Feststellschrauben 4. Montagebügel 5. Zoomknopf 6. Fokusknopf 7. Lüftungsschlitze 8. LCD mit Bedienungstasten, An/Aus-Schalter, Spannungsversorgungseingang, Sicherungshalter, DMX-Ein- und Ausgänge 9. Control Panel 6/24 112700, Version 1.2... - Page 7 Geräterückseite und Bedienpanel: DIMMER STROBE IRIS LAMP ON/OFF WHITE GREEN MAGENTA YELLOW BLUE ORANGE VIOLET 10. LCD Display mit Bedienungstasten 11. 3-polig DMX Ein- und Ausgang 12. 3-polig und 5-polig DMX Ein- und Ausgang 13. An-/Ausschalter 14. Spannungsversorgungseingang 15. Sicherungshalter 16.
-
Page 8: Installation
INSTALLATION Bitte beachten Sie: Alle an einem Stativ angebrachten Geräte, Lichteffekte und Traversen müssen zusätzlich mit einer zweiten Sicherung versehen werden! 1. Setzen Sie einen passenden Traversenadapter oder TV Zapfen am oberen Stativende auf und ziehen Sie ihn mit der Feststellschraube fest. 2. -
Page 9: Bedienung
BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der LED SL-600 DMX Search Light den Betrieb auf. Der Netzschalter befindet sich auf der Geräterückseite. Während des Reset von 30 Sekunden justieren sich die Motoren aus und das Gerät ist danach betriebsbereit. -
Page 10: Menüstruktur
Menüstruktur Untermenü Hauptmenü Funktion Fixture Address 001-512 Startadresse Hour: 0000h Betriebsstunden Gerät Power on time Restarted hour: 0000h Zurücksetzen Information Lamp Temperature 000 C° Innentemperatur Version: Software Version jedes ICs Display turned: OFF Display-Umkehrung um 180° Display turned: ON Display Adjust Select Logo Password Select Language EN/中文... - Page 11 Funktionen im DMX-Betrieb Kanal Wert Funktion 000 – 255 Gesamthelligkeit 0-100% Master-Dimmer 000 – 000 Keine Funktion 001 – 127 Strobe mit zunehmender Geschwindigkeit 128 – 159 Öffnender Puls Strobe-Effekt 160 – 191 Schließender Puls 192 – 255 Random 000 – 255 Von zu bis offen Iris 000 –...
-
Page 12: Reinigung Und Wartung
REINIGUNG UND WARTUNG Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt werden. Insbesondere die Linse sollte sauber sein, damit das Licht mit maximaler Helligkeit abgestrahlt werden kann. Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen, bevor Sie mit der Reinigung beginnen. Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten Tuch. -
Page 13: Technische Daten
Best.-Nr. 59007120 EUROLITE STV-150A Verfolger-Stativ Best.-Nr. 59007121 EUROLITE STV-200 Verfolgerstativ, Edelstahl Best.-Nr. 59007123 EUROLITE DMX Kabel XLR 3pol 3m schwarz Best.-Nr. 3022785H PSSO DMX Kabel XLR 3pol 3m schwarz Neutrik Best.-Nr. 30227810 SOMMER CABLE DMX Kabel XLR 3pol 3m schwarz Hicon Best.-Nr. -
Page 14: Introduction
USER MANUAL LED SL-600 DMX Search Light DANGER! Electric shock caused by short-circuit Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires. Never open the housing. Keep the device away from rain and moisture. -
Page 15: Safety Instructions
SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as describe in this manual to avoid accidental injury or damage. Intended use • This device is an LED projector for creating decorative lighting effects. This device is designed for professional use in the field of event technology, e.g. - Page 16 Warning – risk of burns and fire • The admissible ambient temperature range (Ta) is -5 to +40°C. Do not operate the device outside of this temperature range. • The housing temperature (Tc) can be up to 50°C during use. Avoid contact by persons and materials. •...
-
Page 17: Description Of The Device
DESCRIPTION OF THE DEVICE 1. Lens 2. Frame 3. Fixation screws 4. Mounting bracket 5. Zoom knob 6. Focus knob 7. Ventilation slots 8. LCD with operating buttons, On/Off switch, power in, fuse holder, DMX In and Out 9. Control panel 17/24 112700, Version 1.2... - Page 18 Device Rear and Control Panel: DIMMER STROBE IRIS LAMP ON/OFF WHITE GREEN MAGENTA YELLOW BLUE ORANGE VIOLET 10. LCD with operating buttons 11. 3-pin DMX In and Out 12. 3-pin and 5-pin DMX In and Out 13. On/Off switch 14. Power supply 15.
-
Page 19: Installation
INSTALLATION Please note: All devices, lighting effects and crossbeams attached on a stand must be secured with a secondary attachment! 1. Attach an appropriate adapter or TV-adapter to the top end of the stand and fasten it with the fixation screw. -
Page 20: Operation
OPERATION After you connected the effect to the mains, the LED SL-600 DMX Search Light starts running. The power switch is on the device rear. During the reset of 30 seconds, the motors are trimmed and the device is ready for use afterwards. -
Page 21: Menu Structure
Menu structure Submenu Main menu Function Fixture Address 001-512 Starting address Hour: 0000h Fixture running time Power on time Restarted hour: 0000h Reset Information Lamp Temperature 000 C° Inside temperature Version: Software version of each IC Display turned: OFF Display reverse 180 degree Display turned: ON Display Adjust Select Logo... -
Page 22: Cleaning And Maintenance
Functions in DMX mode Kanal Value Function 000 – 255 Total brightness 0-100% Master-Dimmer 000 – 000 No function 001 – 127 Strobe with increasing speed 128 – 159 Opening pulse Strobe-Effect 160 – 191 Closing pulse 192 – 255 Random 000 –... -
Page 23: Protecting The Environment
EUROLITE STV-20 Follow Spot Stand No. 59007120 EUROLITE STV-150A Follow Spot Stand No. 59007121 EUROLITE STV-200 Follow Spot Stand, Stainless Steel No. 59007123 EUROLITE DMX cable XLR 3pin 3m black No. 3022785H PSSO DMX cable XLR 3pin 3m black Neutrik No. - Page 24 Eurolite is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00112700 Version 1.1 Publ. 27/06/2018...
