Summary of Contents for Samson MD2 PRO

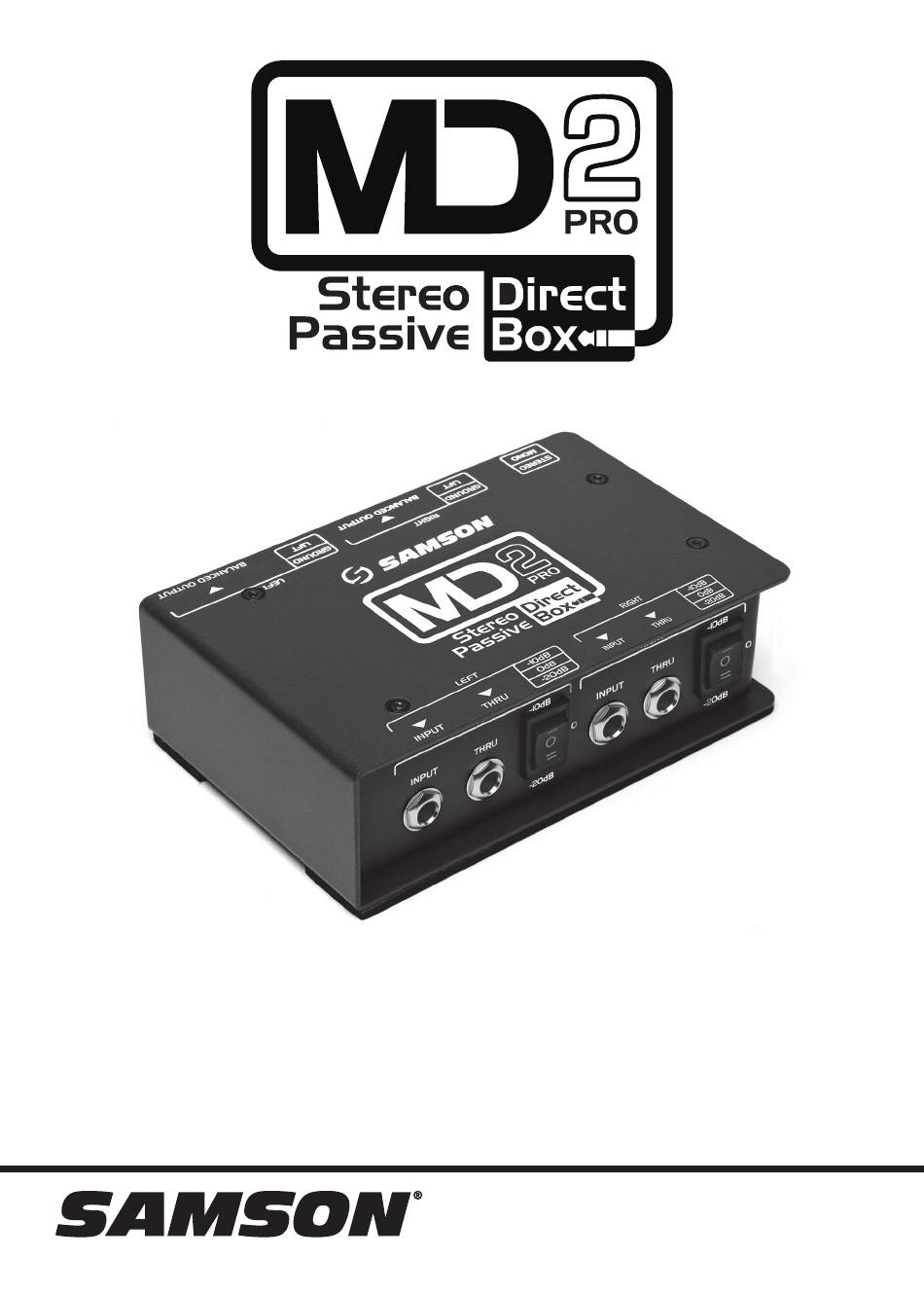

- Page 1 Quick Start Guide...
- Page 2 By doing so you will ensure that your disposed product undergoes the necessary treatment, recovery and recycling and thus prevent potential negative effects on the environment and human health. Copyright 2023, Samson Technologies Corp. Samson Technologies Corp. 278-B Duffy Ave...
- Page 3 Please visit www.samsontech.com/ra for an RA number prior to shipping your unit. Please retain the original packing materials and, if possible, return the unit in its original carton. If your MD2 Pro was purchased outside of the United States, contact your local distributor...
- Page 4 Callouts Front Rear INPUT Jacks – 1/4” hi-Z input jacks for connecting for instrument, and line level signals. THRU Jacks – 1/4” outputs for passing the input signal through to a stage amplifier or monitor system. -10dB / -20dB Pad switch – When engaged, the input level is atten- uated by either -10dB or -20dB to prevent distortion.
- Page 5 Setup The MD2 Pro can be quite useful on stage or in the studio for connect- ing unbalanced audio sources or instruments with pickups. By utilizing the MD2 Pro, the signal can be sent cleanly for long distances while benefiting from the low noise and common mode rejection provided by the balanced low-level output.
-
Page 6: Specifications
Specifications Type Stereo Passive Direct Box Frequency Response 18Hz to 40kHz ±0.1dB Maximum Input +20dBu 0.35% THD Dynamic Range >100dB @ Balanced Output Noise Floor -117dB Total harmonic distortion <0.03% from 20Hz to 40kHz Input impedance 400kΩ (Stereo Switch Position) >10k (Mono Switch Position) Output Impedance 250Ω... -
Page 7: Block Diagram
Block Diagram Transformer Balanced Output Faraday Shielded Stereo/ Ground Lift Mono Transformer Balanced Output Faraday Shielded Ground Lift... - Page 8 Pour mettre ce produit au rebut, ne le mélangez pas aux ordures ménagères. Il existe un système de collecte séparée pour les produits électroniques usagés, conformément à la législation qui prévoit le traitement, la récupération et le recyclage corrects. Les ménages dans les 27 états membres de l'UE, en Suisse et en Norvège peuvent mettre au rebut leurs produits électroniques usagés gratuitement auprès d'installations de collecte agréées ou auprès d'un détaillant (si vous achetez un produit neuf similaire).
- Page 9 étendue, à fréquence plane, une distorsion extrêmement faible, et qui élimine le ronflement et les interférences RF. La sortie MD2 Pro équilibrée fournit un signal propre, qui est moins sensible au bruit par rapport à un câble non équilibré, qui permet de faire courir de plus grandes longueurs de câbles. Un autre...
- Page 10 Références Avant Arrière Entrée Jack - Jack d'entrée 6,35 mm hi-Z pour le branchement à des instruments et des signaux de niveau de ligne. Jacks THRU - Sortie 6,35 mm pour faire passer le signal d'entrée grâce à un système d'amplificateur ou de retour de scène. Commutateur d'atténuateur -10 dB / -20 dB –...
- Page 11 Réglage Le MD2 Pro peut être très utile sur scène ou en studio pour connecter des sources audio asymétriques ou des instruments avec micros. En utilisant le MD2 Pro, le signal peut être envoyé de manière propre sur de longues distances tout en bénéficiant d'un faible bruit et de la réjection de mode...
-
Page 12: Spécifications
Spécifications Type Boîtier direct passif stéréo Réponse en fréquence 18 Hz à 40 kHz ±0,1 dB Entrée maximale +20 dB 0,35 % THD Plage dynamique > 100 dB @ sortie symétrique Plancher de bruit -117 dB Distorsion harmonique totale < 0,03 % de 20 Hz à 40 kHz Impédance d'entrée 400 kΩ... -
Page 13: Schéma Fonctionnel
Schéma fonctionnel Transformer Balanced Output Faraday Shielded Stereo/ Ground Lift Mono Transformer Balanced Output Faraday Shielded Ground Lift... - Page 14 Entsorgen Sie dieses Gerät nach Ende seiner Nutzungsdauer bitte nicht als Restmüll. Nutzen Sie bitte die in Ihrer Region bestehenden Entsorgungsmöglichkeiten (Sammelsystem) für Elektronikprodukte. Mit einer fachgerechten Entsorgung ermögli- chen Sie ordnungsgemäße Handhabung, Aufbereitung und Wiederver- wendung gemäß den gesetzlichen Bestimmungen. Privathaushalte in den 27 Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können gebrauchte elektronische Geräte kostenlos in den dafür vorgesehenen Sammelstellen oder beim Einzelhändler (bei Kauf...
- Page 15 Ihrer Einheit an Samson bitte eine Return Authorization (RA) Number (Rücksendeberechtigungsnummer). Erst nach Erhalt dieser Nummer können Sie Ihr Gerät bei Samson einschicken. Ohne diese Nummer wird das Gerät nicht akzeptiert. Bitte besuchen Sie www.samsontech.com/ra für eine RA-Nummer vor dem Versand Ihres Gerätes. Bitte bewahren Sie das Material der Originalverpackung auf und senden Sie das Gerät nach...
- Page 16 Beschriftungen Vorderseite Rückseite INPUT-Buchsen – Eingangsbuchsen (6,5 mm (1/4 Zoll)), um Instru- mente anzuschließen und für Bezugspegelsignale. THRU-Buchsen – Ausgänge (6,5 mm (1/4 Zoll)), um das Eingangssignal durch den Bühnenverstärker oder ein Monitorsystem durchzuschleifen. - 10 dB/- 20 dB Druckschalter – Wenn er eingeschaltet ist, wird der Eingangspegel um entweder - 10 dB oder - 20 dB abgeschwächt, um Verzerrung zu verhindern.
- Page 17 Einstellungen Die MD2 Pro kann auf der Bühne oder im Studio ziemlich nützlich sein, um asymmetrische Audioquellen oder Instrumente mit Abnehmern anzuschlie- ßen. Durch Nutzung der MD2 Pro kann das Signal sauber über große Dis- tanzen gesandt werden und dabei von der Geräuscharmut und Gleichtaktun- terdrückung des symmetrischen, niedrigpegeligen Ausgangs profitieren.
-
Page 18: Technische Daten
Technische Daten Stereo Passive Direct Box Frequenzgang 18 Hz – 40 kHz ± 0,1 dB Maximale Eingangsleistung +20 dBu 0,35 % THD Dynamikumfang 100 dB @ Symmetrischer Ausgang Grundrauschen - 117 dB Total Harmonic Distortion < 0,03 % von 20 Hz bis 40 kHz Eingangswiderstand 400 k Ω (Schalterposition Stereo) >10 k (Schalterposition Mono) Ausgangsimpedanz 250 Ω ± 20 % Transformator Zwei STLX-Transformatoren mit Faraday-Ab- schirmung Transformator Verhältnis... - Page 19 Blockdiagramm Transformer Balanced Output Faraday Shielded Stereo/ Ground Lift Mono Transformer Balanced Output Faraday Shielded Ground Lift...
- Page 20 Si desea desechar este producto, no lo mezcle con los residuos domésticos de tipo general. Existe un sistema de recogida por separado para los productos electrónicos, de conformidad con la legislación que requiere un tratamiento, recuperación y reciclaje adecuados. Los domicilios particulares de los 27 estados miembro de la UE, y de Suiza y Noruega, pueden devolver sus productos electrónicos usados sin cargo alguno en instalaciones de recogida designadas o a un vendedor (en caso de que usted comprara uno nuevo similar).
- Page 21 RA antes de expedir su unidad. Conserve los materiales del embalaje original y, si es posible, devuelva la unidad en su caja de cartón original. Si compró el MD2 Pro fuera de los Estados Unidos, póngase en contacto con su distribuidor local...
- Page 22 Leyendas Parte delantera Parte trasera Conectores INPUT– Conectores de entrada de 1/4” de alta impedan- cia, para la conexión de instrumentos y señales a nivel de línea. Conectores THRU – Salidas de 1/4” para pasar la señal de entrada a través de un amplificador de escenario o sistema de monitores. Interruptor Pad de -10dB / -20dB –...
-
Page 23: Instalación
Instalación La MD2 Pro puede resultar bastante útil en directo o en el estudio para conectar fuentes de audio no balanceado o instrumentos con pastillas. Utilizando la MD2 Pro, la señal puede enviarse de forma limpia a largas distancias beneficiándose al mismo tiempo del bajo nivel de ruido y del rechazo del modo común que proporciona la salida balanceada de bajo... -
Page 24: Especificaciones
Especificaciones Tipo Caja directa pasiva estéreo Respuesta de frecuencia 18Hz a 40kHz ±0,1dB Entrada máxima +20dBu 0,35% THD Rango dinámico >100dB @ Salida balanceada Ruido de fondo -117dB Distorsión armónica total <0,03% de 20Hz a 40kHz Impedancia de entrada 400kΩ (posición de conmutador en esté- reo) >10k (posición de conmutador en mono) Impedancia de salida... -
Page 25: Diagrama De Bloques
Diagrama de bloques Transformer Balanced Output Faraday Shielded Stereo/ Ground Lift Mono Transformer Balanced Output Faraday Shielded Ground Lift... - Page 26 Se si desidera smaltire il prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un sistema di raccolta separata per gli appar- ecchi elettronici usati, conformemente alla legislazione che ne impone il corretto trattamento, recupero e riciclaggio. Gli utenti privati dei 27 stati membri dell'UE, Svizzera e Norvegia pos- sono portare gratuitamente i propri apparecchi elettronici usati presso le apposite strutture di raccolta o al rivenditore (quando si acquista di un nuovo prodotto simile).
- Page 27 Conservare i materiali di imballaggio originali e, se possibile, restituire l’unità nella confezione originale. Se il diffusore MD2 Pro è stato acquistato al di fuori degli Stati Uniti, contatta il distributore locale per i dettagli in merito alla garanzia e informazioni...
- Page 28 Descrizione Pannello anteriore Pannello posteriore Jack INPUT – Jack di ingresso da 1/4" ad alta impedenza per colle- gare strumenti o segnali di linea. Jack THRU – Uscite da 1/4" per inviare il segnale in ingresso a un monitor o amplificatore da palco. Interruttore di smorzamento −10 dB / −20 dB –...
- Page 29 Configurazione La MD2 Pro è molto utile sul palco o in studio per collegare sorgenti audio sbilanciate o strumenti con pickup. Grazie alla MD2 Pro, il se- gnale può essere inviato nitidamente su lunghe distanze, beneficiando al contempo di basso rumore e reiezione di modo comune forniti dall'u- scita bilanciata a basso livello.
-
Page 30: Specifiche Tecniche
Specifiche tecniche Tipo DI box stereo passiva Risposta in frequenza Da 18 Hz a 40 kHz ±0,1 dB Ingresso max. +20 dBu 0,35% THD Gamma dinamica >100 dB all'uscita bilanciata Rumore −117 dB Distorsione armonica totale <0,03% da 20 Hz a 40 kHz Impedenza di ingresso 400 kΩ... -
Page 31: Diagramma A Blocchi
Diagramma a blocchi Transformer Balanced Output Faraday Shielded Stereo/ Ground Lift Mono Transformer Balanced Output Faraday Shielded Ground Lift... - Page 32 Samson Technologies Corp. 278-B Duffy Ave Hicksville, New York 11801 www.samsontech.com...
