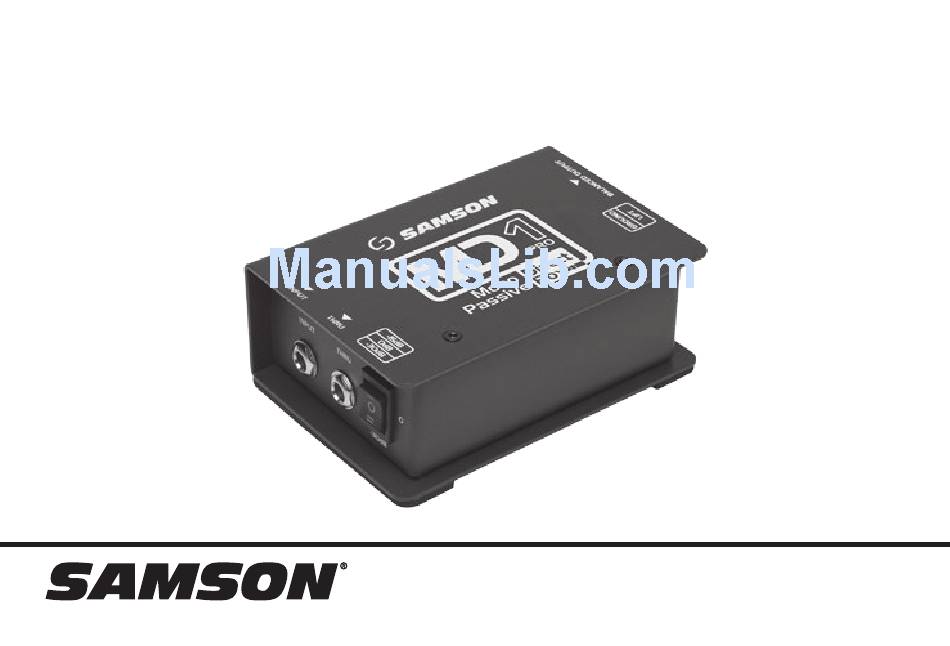

MD1 Pro Mono Passive Direct Box
Quick Start Guide

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the md1 pro and is the answer not in the manual?

Questions and answers

Related Manuals for Samson md1 pro

Summary of Contents for Samson md1 pro

  • Page 1 MD1 Pro Mono Passive Direct Box Quick Start Guide...
  • Page 2 By doing so you will ensure that your disposed product undergoes the necessary treatment, recovery and recycling and thus prevent potential negative effects on the environment and human health. Copyright 2016, Samson Technologies Corp. Samson Technologies Corp. 45 Gilpin Avenue...
  • Page 3 With proper care and maintenance, your MD1 Pro will operate trouble-free for many years. Should your di- rect box ever require servicing, a Return Authorization (RA) number must be obtained before shipping your unit to Samson.
  • Page 4 Callouts INPUT – 1/4” hi-Z input jack for connecting for instrument, line level, or speaker level audio signals. THRU – 1/4” output for passing the input signal through to a stage amplifier or monitor system. -15dB / -30dB Pad switch – When engaged, the input level is attenuated by either -15dB or -30dB to prevent distortion or when connecting to a speaker level output.
  • Page 5 Setup The MD1 Pro can be quite useful on stage or in the studio for connecting unbalanced audio sources or instruments with pickups. By utilizing the MD1 Pro, the signal can be sent cleanly for long distances while benefiting from the low noise and common mode rejection provided by the balanced low-level output. The diagram following shows a typical hook-up for an acoustic guitar connected to an acoustic guitar amplifier and a PA system.
  • Page 6 The MD1 Pro provides the capability of tapping off the signals from amplifiers, such as the output of a guitar amp or any power amplifier. You can even use MD1 Pro to connect to the speaker output of a con- sumer stereo system to a mixer or PA system.

  • Page 7: Specifications

    Specifications Type Mono Passive Direct Box Frequency Response 18Hz to 40kHz ±0.1dB Maximum Input +20dBu 0.35% THD Dynamic Range >100dB @ Balanced Output Noise Floor -117dB Total harmonic distortion <0.03% from 20Hz to 40kHz Input impedance 400kΩ Output Impedance 250Ω ±20% Transformer Faraday Shielded Transformer Transformer Ratio...

  • Page 8: Block Diagram

    Block Diagram Balanced Transformer Output Faraday Shielded Ground Lift Samson Technologies Corp. 45 Gilpin Avenue Hauppauge, New York 11788-8816 Phone: 1-800-3-SAMSON (1-800-372-6766) Fax: 631-784-2201 www.samsontech.com...
  • Page 9 Pour mettre ce produit au rebut, ne le mélangez pas aux ordures ménagères. Il existe un système de collecte séparée pour les produits électroniques usagés, conformément à la législation qui prévoit le traitement, la récupération et le recyclage corrects. Les ménages dans les 28 états membres de l'UE, en Suisse et en Norvège peuvent mettre au rebut leurs produits électroniques usagés gratuitement auprès d'installations de collecte agréées ou auprès d'un détaillant (si vous achetez un produit neuf similaire).
  • Page 10 Grâce à un entretien et une utilisation corrects, vous profiterez de votre MD1 Pro pendant de nombreuses an- nées. Si votre boîtier DI doit être réparé, vous devez demander un numéro RA (Autorisation de retour : Return Authorization) avant d'expédier votre appareil à...
  • Page 11 Références INPUT - Jack d'entrée 6,35 mm hi-Z pour le branchement à des instruments, au niveau de ligne ou des signaux audio de niveau de haut-parleur. THRU - Sortie 6,35 mm pour faire passer le signal d'entrée grâce à un système d'amplificateur ou de retour de scène.
  • Page 12 Réglage Le MD1 Pro peut être très utile sur scène ou en studio pour connecter des sources audio asymétriques ou des instruments avec micros. En utilisant le MD1 Pro, le signal peut être envoyé de manière propre sur de longues distances tout en bénéficiant d'un faible bruit et de la réjection de mode commun fournie par la sortie symétrique de bas niveau.
  • Page 13 Branchement de signaux de niveau de haut-parleur Le MD1 Pro offre la possibilité de puiser parmi les signaux des amplificateurs, tels que la sortie d'un ampli de guitare ou de n'importe quel amplificateur de puissance. Vous pouvez même utiliser le MD1 Pro pour brancher la sortie de haut-parleur d'un système stéréo du commerce vers une table de mixage ou un système de sonorisation.

  • Page 14: Spécifications

    Spécifications Type Boîtier direct passif mono Réponse en fréquence 18 Hz à 40 kHz ±0,1 dB Entrée maximale +20 dB 0,35 % THD Plage dynamique > 100 dB @ sortie symétrique Plancher de bruit -117 dB Distorsion harmonique totale < 0,03 % de 20 Hz à 40 kHz Impédance d'entrée 400 kΩ...

  • Page 15: Schéma Fonctionnel

    Schéma fonctionnel Balanced Transformer Output Faraday Shielded Ground Lift...
  • Page 16 Entsorgen Sie dieses Gerät nach Ende seiner Nutzungsdauer bitte nicht als Restmüll. Nutzen Sie bitte die in Ihrer Region bestehenden Entsorgungsmöglichkeiten (Sammelsystem) für Elektronikprodukte. Mit einer fachgerechten Entsorgung ermöglichen Sie ordnungsgemäße Handhabung, Aufbereitung und Wiederver- wendung gemäß den gesetzlichen Bestimmungen. Privathaushalte in den 28 Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können gebrauchte elektronische Geräte kostenlos in den dafür vorgesehenen Sammelstellen oder beim Einzelhändler (bei Kauf eines ähnlichen Neugeräts) abgeben.
  • Page 17 Wenn Sie Ihre MD1 Pro mit angemessener Sorgfalt behandeln, funktioniert sie jahrelang problemlos. Sollte Ihre Di- rect Box einmal gewartet werden müssen, besorgen Sie sich vor der Rücksendung Ihrer Einheit an Samson bitte eine Return Authorization (RA) Number (Rücksendeberechtigungsnummer). Ohne eine solche Nummer müssen wir das eingeschickte Gerät leider zurückweisen.
  • Page 18 Beschriftungen INPUT – Hi-Z-Eingangsbuchse (6,5 mm (1/4 Zoll)), um Instrumente, Bezugspegelsignale oder Lautsprecher- pegel-Audiosignale anzuschließen. THRU – Ausgang (6,5 mm (1/4 Zoll)), um das Eingangssignal durch den Bühnenverstärker oder ein Moni- torsystem durchzuschleifen. - Druckschalter 15 dB/- 30 dB – Wenn er eingeschaltet ist, wird der Eingangspegel um - 15 dB oder - 30 dB abgeschwächt, um Verzerrungen beim Anschluss an einen Lautsprecherpegelausgang zu verhindern.
  • Page 19 Die MD1 Pro kann auf der Bühne oder im Studio ziemlich nützlich sein, um asymmetrische Audioquellen oder Instrumente mit Abnehmern anzuschließen. Durch Nutzung der MD1 Pro kann das Signal sauber über große Distanzen gesandt werden und dabei von der Geräuscharmut und Gleichtaktunterdrückung des symmetrischen, niedrigpegeligen Ausgangs profitieren.
  • Page 20 Lautsprecherpegel-Signale anschließen Die MD1 Pro bietet bietet die Möglichkeit, die Signale von Verstärkern, beispielsweise dem Ausgang eines Gitar- renverstärkers oder eines beliebigen Endverstärkers, abzugreifen. Sie können MD1 Pro sogar dazu verwenden, den Lautsprecherausgang einer Konsumer-Stereoanlage mit einem Mischpult oder einer PA zu verbinden. WARNUNG: Vergewissern Sie sich, dass der Druckschalter auf der Position - 30 dB steht, bevor Sie das Signal aus einem Verstärkerausgang verbinden.

  • Page 21: Technische Daten

    Technische Daten Mono Passive Direct Box Frequenzgang 18 Hz – 40 kHz ± 0,1 dB Maximale Eingangsleistung +20 dBu 0,35 % THD Dynamikumfang 100 dB @ Symmetrischer Ausgang Grundrauschen - 117 dB Total Harmonic Distortion < 0,03 % von 20 Hz bis 40 kHz Eingangsimpedanz 400 kΩ Ausgangsimpedanz 250 Ω ± 20 % Transformator Transformator mit Faraday-Abschirmung Transformator Verhältnis 15:1 Schalter Input PAD 0 dB, - 15 dB, 1- 30 dB...
  • Page 22 Blockdiagramm Balanced Transformer Output Faraday Shielded Ground Lift...
  • Page 23 Si desea desechar este producto, no lo mezcle con los residuos domésticos de tipo general. Existe un sistema de recogida por separado para los productos electrónicos, de conformidad con la legislación que requiere un tratamiento, recuperación y reciclaje adecuados. Los domicilios particulares de los 28 estados miembro de la UE, y de Suiza y Noruega, pueden devolver sus productos electrónicos usados sin cargo alguno en instalaciones de recogida desig- nadas o a un vendedor (en caso de que usted comprara uno nuevo similar).
  • Page 24 (Re- turn Authorization, RA) antes de expedir su unidad a Samson. Sin este número, su unidad no será aceptada. Por favor, llame a Samson al 1-800-3SAMSON (1-800-372-6766) para obtener un número de RA antes de expedir su unidad.
  • Page 25 Leyendas INPUT– Conector de entrada de 1/4” de alta impedancia, para la conexión de instrumentos o de audio a nivel de línea o de altavoz. THRU – Salida de 1/4” para pasar la señal de entrada a través de un amplificador de escenario o sistema de monitores.

  • Page 26: Instalación

    Instalación La MD1 Pro puede resultar bastante útil en directo o en el estudio para conectar fuentes de audio no balancea- do o instrumentos con pastillas. Utilizando la MD1 Pro, la señal puede enviarse de forma limpia a largas dis- tancias beneficiándose al mismo tiempo del bajo nivel de ruido y del rechazo del modo común que proporciona...
  • Page 27 Conexión de señales a nivel de altavoz La MD1 Pro ofrece la posibilidad de desviar las señales procedentes de amplificadores, como la salida de un amplificador de guitarra o cualquier amplificador de potencia. Usted puede incluso usar la MD1 para conectar la salida de altavoces de un sistema estéreo doméstico a una mezcladora o sistema de PA.

  • Page 28: Especificaciones

    Especificaciones Tipo Caja directa pasiva mono Respuesta de frecuencia 18Hz a 40kHz ±0,1dB Entrada máxima +20dBu 0,35% THD Rango dinámico >100dB @ Salida balanceada Ruido de fondo -117dB Distorsión armónica total <0,03% de 20Hz a 40kHz Impedancia de entrada 400kΩ Impedancia de salida 250Ω...

  • Page 29: Diagrama De Bloques

    Diagrama de bloques Balanced Transformer Output Faraday Shielded Ground Lift...
  • Page 30 Se si desidera smaltire il prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un sistema di raccolta separata per gli apparecchi elettronici usati, conformemente alla legislazione che ne impone il corretto trattamento, recupero e riciclaggio. Gli utenti privati dei 28 stati membri dell'UE, Svizzera e Norvegia possono portare gratuitamente i propri apparecchi elettronici usati presso le apposite strutture di raccolta o al rivenditore (quando si acquista di un nuovo prodotto simile).
  • Page 31 Per eventuali interventi di assistenza sulla DI box, è necessario ottenere un numero di autorizzazione al reso (RA) prima di inviare il prodotto a Samson. Senza tale numero il prodotto non sarà preso in carico. Contattare Samson al numero 1−800−3SAMSON (1−800−372−6766) per ottenere un numero RA prima di inviare il prodotto.
  • Page 32 Descrizione USCITA BILANCIATA INGRESSO INPUT – Jack di ingresso da 1/4" ad alta impedenza per collegare strumenti, segnali di linea o segnali audio di altoparlanti. THRU – Uscita da 1/4" per inviare il segnale in ingresso a un monitor o amplificatore da palco. Interruttore di smorzamento −15 dB / −30 dB –...
  • Page 33 Configurazione La MD1 Pro è molto utile sul palco o in studio per collegare sorgenti audio sbilanciate o strumenti con pickup. Grazie alla MD1 Pro, il segnale può essere inviato nitidamente su lunghe distanze, beneficiando al contempo di basso rumore e reiezione di modo comune forniti dall'uscita bilanciata a basso livello.
  • Page 34 La MD1 Pro permette di ricevere il segnale proveniente da amplificatori, come l'uscita di un amplificatore per chitarra o qualsiasi amplificatore di potenza. È perfino possibile usare la MD1 Pro per collegare l'uscita altoparlante di un impianto stereo consumer a un mixer o un impianto PA.

  • Page 35: Specifiche Tecniche

    Specifiche tecniche Tipo DI box mono passiva Risposta in frequenza Da 18 Hz a 40 kHz ±0,1 dB Ingresso max. +20 dBu 0,35% THD Gamma dinamica >100 dB all'uscita bilanciata Rumore −117 dB Distorsione armonica totale <0,03% da 20 Hz a 40 kHz Impedenza di ingresso 400 kΩ...

  • Page 36: Diagramma A Blocchi

    Diagramma a blocchi Balanced Transformer Output Faraday Shielded Ground Lift Samson Technologies Corp. 45 Gilpin Avenue Hauppauge, New York 11788-8816 Phone: 1-800-3-SAMSON (1-800-372-6766) Fax: 631-784-2201 www.samsontech.com...
