OWNER'S MANUAL
CONTENTS:
Page
1
Specifications
2
Warning Information
3
Setup and Operating Instructions
4
Preventative Maintenance and Troubleshooting
5
4412AH Exploded View Drawing and Parts List
6
4420AH Exploded View Drawing and Parts List
7
Warranty Information
4412AH - SPECIFICATIONS
Capacity ......................................................... 12 ton
Power Lift ........................................................... 8.5"
Closed Height .................................................... 9.1"
Raised Height .................................................. 17.6"
Base Size .................................................... 8"x 5.9"
Shipping Weight. .........................................27.6 lbs
4412AH, 4420AH
4420AH - SPECIFICATIONS
Capacity ......................................................... 20 ton
Power Lift ........................................................... 8.5"
Closed Height .................................................... 9.5"
Raised Height ..................................................... 18"
Base Size ................................................. 8.7"x 6.9"
Shipping Weight. ............................................33 lbs
1

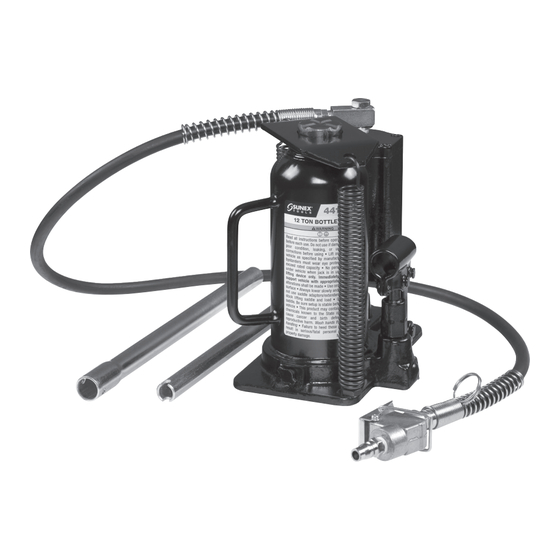

4412AH, 4420AH
12 TON, 20 TON
AIR BOTTLE JACKS
© Copyright 2020, Sunex Tools ®
2/3/20
Advertisement
Table of Contents
Related Manuals for Sunex Tools 4412AH
Summary of Contents for Sunex Tools 4412AH
- Page 1 CONTENTS: Page Specifications Warning Information Setup and Operating Instructions Preventative Maintenance and Troubleshooting 4412AH Exploded View Drawing and Parts List 4420AH Exploded View Drawing and Parts List Warranty Information 4412AH - SPECIFICATIONS 4420AH - SPECIFICATIONS Capacity ............12 ton Capacity ............20 ton Power Lift ............
-
Page 2: Warning Information
Failure to read this manual completely and thoroughly, failure to understand its OPERATING INSTRUCTIONS, SAFETY WARNINGS, MAINTENANCE INSTRUCTIONS and comply with them, and failure to comply with the METHODS TO AVOID HAZARDOUS SITUATIONS could cause accidents resulting in serious or fatal personal injury and/or property damage. 4412AH, 4420AH 2/3/20... -
Page 3: Setup Instructions
4412AH, 4420AH 12 TON, 20 TON AIR BOTTLE JACKS OWNER'S MANUAL SETUP INSTRUCTIONS This is the safety alert symbol used for the ASSEMBLY section of this manual to alert you to potential personal injury hazards. Obey all instructions to avoid possible injury or death. -
Page 4: Preventative Maintenance
4. Handle tends to raise up while the unit is under rated load. Pump the handle rapidly several times to push oil past ball valves in power unit. 5. Unit still does not operate. Contact Sunex authorized hydraulic service center. 4412AH, 4420AH 2/3/20... - Page 5 4412AH PARTS DRAWING AND PARTS LIST Ref No. Part No. Description Ref No. Part No. Description Air Pump Cylinder Snap Ring Seal Ring O-Ring Nylon Gasket Snap Ring Copper Washer Steel Ball Ball Seat Disc Spring Spring Screw Screw Front Cover...
- Page 6 Tension Spring Assembly * Available in Seal Kit RS4420AHRK O-Ring ** Available in Handle Hardware Kit RS4412HHK Seal Washer Product Label Kit RS4420AHPLK RS441236 Spring Plate Only items identified by part number are available separately. RS441237 Piston Rod 4412AH, 4420AH 2/3/20...
-
Page 7: Limited Warranty
If you have any questions about warranty service, please write to Sunex Tools. This warranty gives you specific legal rights and you may also have other rights which vary from state to state. -
Page 8: Manual Del Propietario
....205 mm x 150 mm Tamaño de la base ....220 mm x 175 mm (8" x 5.9") (8.7" x 6.9") Peso..........12.5 kg (27.6 lbs.) Peso..........14.9 kg (33 lbs.) © Copyright 2020, Sunex Tools ® 4412AH, 4420AH 2/3/20... -
Page 9: Información De Advertencia
No leer, comprender u observar todo el contenido de este manual en relación con sus INSTRUCCIONES DE USO, ADVERTENCIAS DE SEGURIDAD y FORMA DE MANTENIMIENTO, así como desatender las FORMAS DE EVITAR LAS SITUACIONES DE RIESGO, puede provocar accidentes que tengan como consecuencia lesiones graves, peligro de muerte o daños materiales. 4412AH, 4420AH 2/3/20... - Page 10 4412AH, 4420AH 12 TONELADAS, 20 TONELADAS GATO DE BOTELLA NEUMÁTICO MANUAL DEL PROPIETARIO INSTRUCCIONES DE MONTAJE DEL GATO DE BOTELLA Este símbolo indica una alerta de seguridad y se utiliza en la parte de este manual que versa sobre las INSTRUCCIONES DE MONTAJE, con el fin de advertir sobre los peligros de accidentes personales.
- Page 11 Bombee el mango rápidamente varias veces con el fin de empujar carga clasificada. el aceite más allá de las válvulas de bola en la unidad de potencia. 5. El equipo aún no funciona. Comuníquese con Sunex por una lista completa de centros de reparación autorizados. 4412AH, 4420AH 2/3/20...
-
Page 12: Garantía Limitada
Esteproducto tiene una garantía de UN AÑO. Durante este periodo de garantía, Sunex Tools reparará o repondrá, a nuestra opción, cualquier parte o unidad la cual demuestra ser defectuosa en cuanto a material o mano de obra. -
Page 13: Guide Du Propriétaire
Dimension de la base....205 mm x 150 mm Dimension de la base....220 mm x 175 mm (8" x 5.9") (8.7" x 6.9") Poids........... 12.5 kg (27.6 lbs.) Poids..........14.9 kg (33 lbs.) © Copyright 2020, Sunex Tools ® 4412AH, 4420AH 2/3/20... - Page 14 Le manquement de lire ce manuel complètement et avec attention et l’incompréhension des CONSIGNES D'UTILISATION, AVERTISSEMENTS DE SÉCURITÉ, INSTRUCTIONS D'ENTRETIEN et de se conformer à elles, et en négligeant les MÉTHODES POUR ÉVITER DES SITUATIONS DANGEREUSES peut causer des accidents ayant comme conséquence des blessures sérieuses ou mortelles et/ou des dégâts matériels. 4412AH, 4420AH 2/3/20...
-
Page 15: Directives D'utilisation
4412AH, 4420AH 12 TONNES, 20 TONNES CRIC BOUTEILLE HYDRAULIQUE GUIDE DU PROPRIÉTAIRE DIRECTIVES DE MONTAGE DU CRIC-BOUTEILLE Voici le symbole utilisé dans la section DIRECTIVES DE MONTAGE du présent manuel pour avertir du risque de blessure. Suivre toutes les directives pour éviter des blessures pouvant être graves ou mortelles. -
Page 16: Entretien Préventif
Pompez le manche rapidement à plusieurs reprises pour pousser sur le cric. l’huile au-delà des soupapes à billes dans le mécanisme de levage. 5. L'unité ne fonctionne toujours pas. Contactez Sunex pour une liste complète des centres de réparation autorisés. 4412AH, 4420AH 2/3/20... -
Page 17: Garantie Limitée
Sunex Tools ® ou ses centres de services de garantie autorisés. L'obligation qui précède constitue la seule responsabilité de Sunex Tools ® en vertu de cette garantie ou de toute garantie implicite; et en aucun cas Sunex Tools ® ne pourra être responsable pour des dommages indirects ou consécutifs.
