turck TS720 Series Quick Start Manual

TS720...
DE
Kurzbetriebsanleitung
TS720... (Produktionsdatum ab 2310)
Weitere Unterlagen
Ergänzend zu diesem Dokument finden Sie im Internet unter www.turck.com
Unterlagen:
■
Datenblatt
■
Betriebsanleitung
■
IO-Link-Parameter
■
Konformitätserklärungen
■
Zulassungen
Zu Ihrer Sicherheit
Bestimmungsgemäße Verwendung
Die Temperatur-Auswerte- und Anzeigeeinheiten der Baureihe TS720... dienen zur Tempera-
turmessung in Maschinen und Anlagen. Dazu muss an die Geräte ein Temperaturfühler ange-
schlossen sein. Die Temperatur-Auswerte- und Anzeigeeinheiten unterstützen den Anschluss
von Widerstandsthermometern (RTD) und Thermoelementen (TC).
Die Geräte dürfen nur wie in dieser Anleitung beschrieben verwendet werden. Jede andere
Verwendung gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden übernimmt
Turck keine Haftung.
Allgemeine Sicherheitshinweise
■
Das Gerät erfüllt die EMV-Anforderungen für den industriellen Bereich. Bei Einsatz in Wohn-
bereichen Maßnahmen treffen, um Funkstörungen zu vermeiden.
■
Das Gerät nicht im Bereich des Personen- und Maschinenschutzes einsetzen.
■
Nur fachlich geschultes Personal darf das Gerät montieren, installieren, betreiben, paramet-
rieren und instand halten.
■
Das Gerät ausschließlich innerhalb der technischen Spezifikationen betreiben.
Produktbeschreibung
HINWEIS
Diese Anleitung gilt für Temperatur-Auswerte- und Anzeigeeinheiten der Baureihe
TS720... ab dem Produktionsdatum 2310 (Datumsformat YYWW) mit Smart Sensor
Profile 4.1.1.
Das Produktionsdatum finden Sie auf der Gehäuserückseite (siehe Abb. 2). Geräte vor
dem Produktionsdatum 2310 sind nicht mit dem Smart Sensor Profile kompatibel.
Für Altgeräte gilt die Anleitung 100004403.
Geräteübersicht
Siehe Abb. 1: Frontansicht, Abb. 3: Abmessungen
Funktionen und Betriebsarten
Typ Ausgang
TS...LI2UPN... 2 Schaltausgänge (PNP/NPN/Auto) gemäß Smart Sensor Profile 4.1.1 oder
1 Schaltausgang (PNP/NPN/Auto) gemäß Smart Sensor Profile 4.1.1 und
1 Analogausgang (I/U/Auto)
TS...2UPN... 2 Schaltausgänge (PNP/NPN/Auto) gemäß Smart Sensor Profile 4.1.1
Die Sensoren können im Normalbetrieb (Werkseinstellung) oder im Legacy Mode betrieben
werden. Im Normalbetrieb lassen sich für die Schaltausgänge ein Single Point Mode (SPM),
Two Point Mode (TPM) oder Window Mode (WIn) einstellen. Im Single Point Mode wird ein
Grenzwert gesetzt, an dem der ausgewählte Schaltausgang seinen Schaltzustand ändert. Im
Two Point Mode werden ein unterer und ein oberer Grenzwert gesetzt, an dem der ausge-
wählte Schaltausgang bei steigender oder fallender Temperatur seinen Schaltzustand ändert.
Im Window Mode werden eine untere und eine obere Fenstergrenze gesetzt. Außerhalb des
Fensters ändert der ausgewählte Schaltausgang seinen Schaltzustand.
Im Legacy Mode kann für die Schaltausgänge eine Fensterfunktion oder eine Hysterese-
funktion festgelegt werden.
Der Ausgabebereich des Analogausgangs ist frei auf den Messbereich skalierbar.
Wahlweise wird die gemessene Temperatur in °C, °F, K oder bei einem angeschlossenen Wider-
standsthermometer der Widerstand in Ω angegeben.
Die Geräte können über IO-Link und über Touchpads parametriert werden.
Technische Daten
Temperaturanzeigebereich -210...+1820 °C
Ausgänge TS...LI2UPN...
2 Schaltausgänge (PNP/NPN/Auto) oder
1 Schaltausgang (PNP/NPN/Auto) und
1 Analogausgang (I/U/Auto)
TS...2UPN...
2 Schaltausgänge (PNP/NPN/Auto)
Umgebungstemperatur -40...+80 °C
Betriebsspannung 17...33 VDC
Leistungsaufnahme < 3 W
Ausgang 1 Schaltausgang oder IO-Link
Ausgang 2 Schaltausgang oder Analogausgang
Bemessungsbetriebsstrom 0,2 A
Schutzart IP67/IP69K gem. ISO 20653
Elektromagnetische Verträglichkeit (EMV) EN 61326-2-3:2013
Schockfestigkeit 50 g (11 ms), EN 60068-2-27
Vibrationsfestigkeit 20 g (10...3000 Hz), EN 60068-2-6
Die folgenden Temperaturfühler können an das Gerät angeschlossen werden:
■
Widerstandsthermometer (RTD)
folgende – Pt100 (2-, 3-, 4-Leiter)
– Pt1000 (2-, 3-, 4-Leiter)
■
Thermoelemente (TC)
– Typ K, B, E, J, N, R, S und T
Montieren
Zur Montage mit einem applikationsspezifischen Haltewinkel verfügt die Temperatur-Auswer-
te- und Anzeigeeinheit über ein G1/2"-Gewinde. Alternativ kann das Gerät mit der Montage-
klammer FAM-30-PA66 (ID 100018384) montiert werden. Die Anzeige des Displays ist um 180°
drehbar (siehe Abb. 4 und Parameter DiSr).
Die Temperatur-Auswerte- und Anzeigeeinheit an einem beliebigen Anlagenteil montieren.
f
Bei der Montage die technischen Spezifikationen beachten (z. B. Umgebungstemperatur).
Optional: Zur Ausrichtung des Anschlusses an die I/O-Ebene sowie für optimale Bedienung
f
und Lesbarkeit den Sensorkopf im Bereich von 340° drehen.
Anschließen
An die Temperatur-Auswerte- und Anzeigeeinheit können handelsübliche Pt100- und Pt1000-
Widerstandsthermometer (RTD) in 2-, 3- und 4-Leiter-Technik sowie Thermoelemente (TC) der
Typen K, B, E, J, N, R, S und T angeschlossen werden.
Temperaturfühler gemäß jeweiliger Spezifikation an die Temperatur-Auswerte- und Anzei-
f
geeinheit anschließen (siehe Abb. 3, „Electrical connection temperature probe (RTD, TC)").
Dabei die technischen Spezifikationen und die Montagerichtlinien des Temperaturfühlers
beachten.
Gerät gemäß „Wiring diagrams" an die Steuerung oder ein I/O-Modul anschließen (siehe
f
Abb. 3, „Electrical connection PLC").
In Betrieb nehmen
Nach Aufschalten der Versorgungsspannung geht das Gerät automatisch in Betrieb. Das
Gerät unterstützt durch die Auto-Detect-Funktion sowohl die automatische Erkennung des
angeschlossenen Temperaturfühlers als auch bei Anschluss an ein I/O-Modul das vorgegebene
Schaltausgangsverhalten (PNP/NPN) bzw. die Analogausgangs-Charakteristik. Die Auto-De-
tect-Funktion ist per Default aktiviert.
Geräte austauschen
Bei Austausch eines Altgeräts (Produktionsdatum vor 2310) gegen ein neues Gerät wie folgt
vorgehen:
Im IO-Link-Master die Betriebsart Compatible Device einstellen, damit das Gerät in den
f
Legacy Mode wechselt.
Alternativ im Extented-Functions-Menü den Legacy Mode einstellen.
f
Betreiben
LED-Status-Anzeigen – Betrieb
LED Anzeige Bedeutung
PWR grün Gerät betriebsbereit
blinkt grün IO-Link-Kommunikation
FLT rot Fehler
°C grün Temperatur in °C
°F grün Temperatur in °F
K grün Temperatur in K
Ω grün Widerstand in Ω (nur bei Widerstandsthermometern)
LOC gelb Gerät gesperrt
blinkt gelb Prozess „Sperren/Entsperren" aktiv
aus Gerät entsperrt
I und II gelb Schaltausgang
(Schalt- NO: Schaltpunkt überschritten/innerhalb des Fensters
–
punkt- (aktiver Ausgang)
LEDs) – NC: Schaltpunkt unterschritten/außerhalb des Fensters
(aktiver Ausgang)
aus Schaltausgang
NO: Schaltpunkt unterschritten/außerhalb des Fensters
–
(inaktiver Ausgang)
NC: Schaltpunkt überschritten/innerhalb des Fensters
–
(inaktiver Ausgang)
Display-Anzeigen
Display Bedeutung
- - - - Sensorausfall
HW interner Hardwarefehler
SC 1 Kurzschluss an Ausgang 1
SC 2 Kurzschluss an Ausgang 2
SC12 Kurzschluss an beiden Ausgängen
WB 2 Drahtbruch an Stromausgang 2
Prob Fühler nicht vorhanden, falsch angeschlossen oder fehlerhaft
VOLT Betriebsspannung außerhalb des zulässigen Bereichs
LOAD Bürde am Analogausgang außerhalb des zulässigen Bereichs
Oor+ Wert außerhalb des Messbereichs, Temperatur > 5 % v. E. oberhalb des
Messbereichs
Oor- Wert außerhalb des Messbereichs, Temperatur > 5 % v. E. unterhalb des
Messbereichs
Oor keine Messdaten vorhanden
TEMP Gerätetemperatur außerhalb des zulässigen Bereichs
Err unspezifizierter Fehler
Einstellen und Parametrieren
Den Parametriervorgang über Touchpads entnehmen Sie der beiliegenden Parametrieran-
leitung. Die Parametrierung über IO-Link ist beispielhaft im IO-Link-Inbetriebnamehandbuch
erläutert.
Reparieren
Das Gerät ist nicht zur Reparatur durch den Benutzer vorgesehen. Sollte das Gerät defekt sein,
nehmen Sie es außer Betrieb. Bei Rücksendung an Turck beachten Sie bitte unsere Rücknahme-
bedingungen.
Entsorgen
Die Geräte müssen fachgerecht entsorgt werden und gehören nicht in den normalen
Hausmüll.

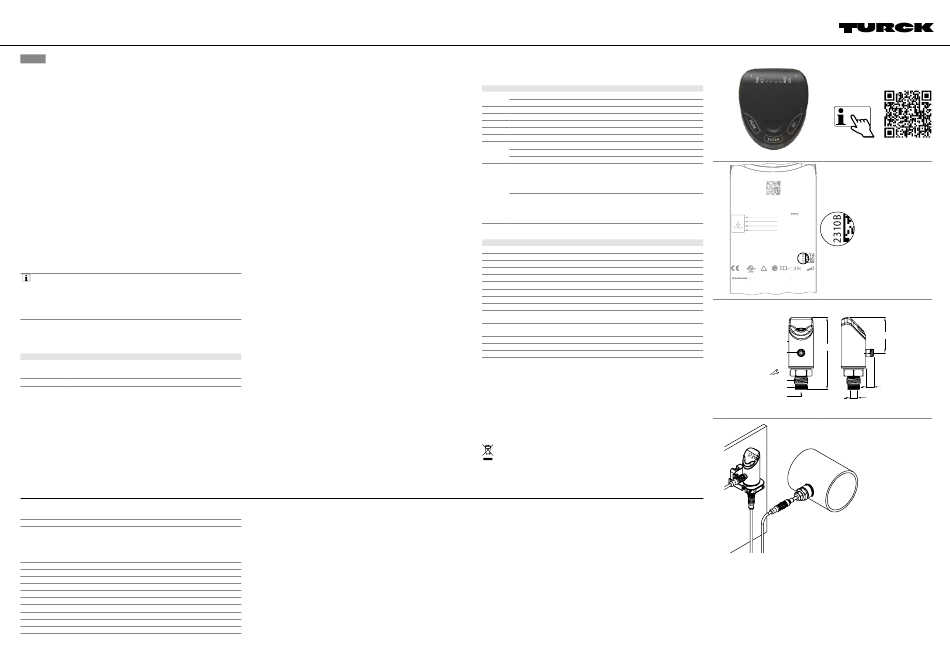

TS720...

Temperature Processing and
Display Unit
Quick Start Guide
Doc. no. 100042252
Additional
information see
turck.com

Type Type
Ident-No. 1000... Ident-No. 1000... Serial-No. 0FFFFFFFZZZZZZZZ Serial-No. 0FFFFFFFZZZZZZZZ
Z (3:1)
U U : :
B B
1 1
-40...+80 °C -40...+80 °C
3 3
2 2 IP67 IP67
4 4 IP69K IP69K
Z
! !
1.1 1.1 30 mm 30 mm
PROC.CONT.EQ. PROC.CONT.EQ.
E 345414 E 345414
45466 Mülheim a. d. Ruhr 45466 Mülheim a. d. Ruhr www.turck.com www.turck.com
Made in Germany Made in Germany

55.1 [2.17]
Ø 38 [1.50]
112.1 [4.41]
Electrical Connection
(PLC)
30
G 1/2
Ø 18 [0.71] 12.2 [0.48]
Electrical Connection
M12 × 1
Temperature Probe (RTD, TC)

© Hans Turck GmbH & Co. KG | 100042252 2023-03
