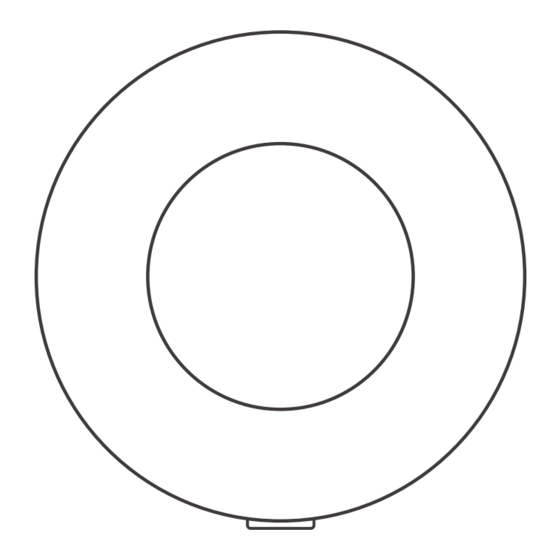

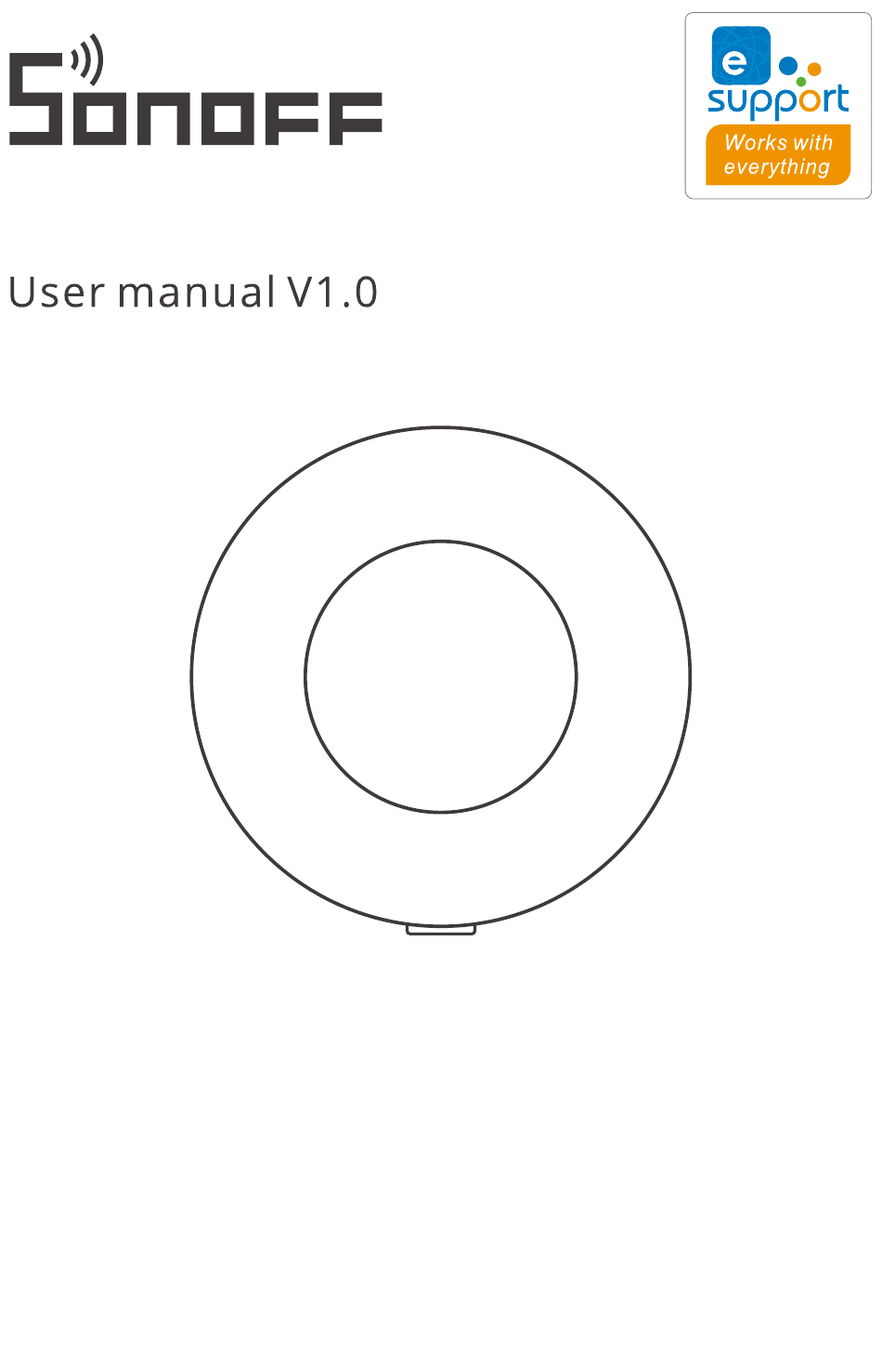

- Page 1 SNZB-01P Zigbee Wireless Switch ·中 文 ----------1 - 7 · English ----------8 - 12 · Warning ----------13 - 16...
- Page 2 产品介绍 信号指示灯 开关按键 配网按键 设备重量＜1Kg， 该设备只适合安装在≤2m 的高度。 信号指示灯状态说明 指示灯状态 状态说明 慢闪 配对状态 常亮3s后常灭 配对成功 退出慢闪，常灭 配网失败 触发上报“单击””“ 双击”“ 长按” 快闪一下 （入Zigbee网后，才有此指示） 快闪一下 未添加至网关，短按配网按键 快闪两下 已添加至网关，短按配网按键...
- Page 3 功能特点 一款小巧甚至能装在口袋里的无线按键， 只需预设单击、 双击、 长按对应的执行操作， 即可控制多 种设备。 安装在任何你想要的地方， 即贴即用。 还能和其他智能设备联动， 构建你自动化的家。 多种按键动作触发 可更换电池 低电量推送 智能场景 以上功能特点取决于Zigbee网关的功能 下载易微联App并添加SONOFF Zigbee网关...
- Page 4 设备通电 1、 拔出电池绝缘片完成设备通电。 2、 设备后通电后首次使用， 默认进入配网状态， 设备指示灯呈 “慢闪状态” 。 1、 3分钟内没进行和网关配对， 设备将退出配网状态； 如需再次配网， 请长按设备配网按键5秒直 到设备指示灯呈 “慢闪状态” 即可； 2、 如设备为不带电池版本， 请安装电池 （CR2477） 给设备通电。...
- Page 5 将设备添加至Zigbee网关 在eWeLink App Zigbee网关主界面， 点击 "添加" 子设备， 等待添加。 ZB Bridge 添加设备 正在连接 已添加设备:0 请让设备尽量靠近网关 暂无子设备，请添加 > 135s 添加 找到设备 1个设备 已找到 如添加失败， 请将设备移近网关后再重新添加。 有效距离验证 在选定的设备安装位置， 短按设备的配网按键， 设备指示灯双闪， 表明该设备和Zigbee网络下的设 备 （路由设备或网关） 处于有效通讯距离。...
- Page 6 设备安装 安装好铁片， 再把设备磁吸到铁片上。 3M adhesive tape Metal plate 产品参数 SNZB-01P 产品型号 输入 3.0V 无线连接 Zigbee3.0 电池型号 CR2477 工作温度 -10℃-60℃ 工作湿度 5%-95%RH,无冷凝 产品颜色 白色 外壳材料 产品规格 45x45x17.7mm...
- Page 7 恢复出厂设置 在 eWeLink App 端 “删除设备” ， 设备即恢复出厂设置。 微功率设备使用说明 1、 本产品使用的 Zigbee 技术符合 “微功率短距离无线电发射设备目录和技术要求” 中通用微功 率设备F类设备的技术要求， 用于数据传输应用。 采用一体化天线， 控制、 调整及开关等使用方法请 参考产品说明书中相关内容； 2、 不得擅自改变使用场景或使用条件、 扩大发射频率范围、 加大发射功率 （包括额外加装射频功率 放大器） ， 不得擅自更改发射天线； 3、 不得对其他合法的无线电台 （站） 产生有害干扰， 也不得提出免受有害干扰保护； 4、 应当承受辐射射频能量的工业、 科学及医疗 （ISM） 应用设备的干扰或其他合法的无线电台 （站） 干扰；...
- Page 8 ④ 让儿童远离新的和使用过的电池 ⑤ 如果电池仓未安全闭合， 停止使用该产品并使之远离儿童 ⑥ 如果你认为电池可能已被吞食或放置在身体的任何部位内， 立即寻求医疗救助 ⑦ 如果使用错误型号的电池替换会有着火或者爆炸等安全失效的危险 ⑧ 将电池投入火中或者加热炉中， 或对电池进行机械挤压或切割处理可能导致爆炸 ⑨ 电池放置在极高温度环境中， 可能导致爆炸或泄漏可燃液体或气体 ⑩ 电池放置在极低气压， 可能导致爆炸或泄漏可燃液体或气体 执行标准：GB 4943.1-2022 产品中有害物质的名称及含量 有害物质 部件名称 铅 汞 镉 六价铭 多溴联苯 多溴二苯醚 (Pb) (Hg) (Cd) (Cr ｛ VI｝ (PBB) (PBDE) 塑料件 电子元器件 包装盒...
-
Page 9: Product Introduction
English Product introduction LED indicator ON/OFF button Pairing button The device weight is less than 1kg, and The equipment is only suitable for mounting at heights ≤ 2 m Instruction of LED indicator status LED indicator status Status instruction Flash slowly Pairing mode Keep on for 3s and then keep off... - Page 10 It can also be used in smart scenes with other smart devices to build your automated home. Multiple Button Replaceable Battery Low Battery Notification Smart Scene Actions to Trigger The above features depend on the function of Zigbee gateway. Download the eWeLink APP & Add SONOFF Zigbee gateway.
-
Page 11: Power On The Device
English Power on the device 1、Take out the battery insulation sheet to power on the device. 2、After powering on the device for the first time, it will enter the pairing mode by default and the LED indicator "flashes slowly". 1、The device will exit the pairing mode when it doesn't be paired to Zigbee gateway successfully within 3mins. - Page 12 English Add the device to Zigbee Bridge On the Zigbee gateway main page of the eWeLink App, click "Add" sub-devices and wait for the addition process to complete. ZB Bridge Add Device Connecting Added:0 Keep the device close enough to the hub. No child device,please add.
-
Page 13: Installation
English Installation Fix the metal plate in a desired location, and then magnetically attach the device to the plate. 3M adhesive tape Metal plate Specifications Model SNZB-01P Input 3.0V Wireless connection Zigbee3.0 Battery model CR2477 Working temperature -10℃-60℃ Working humidity... -
Page 14: Factory Reset
Warning Factory Reset Reset the device to factory settings by "Delete device" in the eWeLink App. FCC Warning This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) This device must accept any interference received, including interference that may cause undesired operation. -
Page 15: Ised Notice
Warning ISED Notice This device contains licence-exempt transmitter(s)/receiver(s) that comply with Innovation, Science and Economic Development Canada’s licence-exempt RSS(s). Operation is subject to the following two conditions: (1)This device may not cause interference. (2)This device must accept any interference, including interference that may cause undesired operation of the device. -
Page 16: Sar Warning
EU Declaration of Conformity Hereby, Shenzhen Sonoff Technologies Co., Ltd. declares that the radio equipment type SNZB-01P is in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address: https://sonoff.tech/usermanuals... - Page 17 Warning Do not ingest battery, Chemical Burn Hazard. This product contains a coin / button cell battery. If the coin / button cell battery is swallowed, it can cause severe internal burns in just 2 hours and can lead to death. Keep new and used batteries away from children.
- Page 18 For CE Frequency: Operation frequency Range Zigbee: 2405~2480MHz RF output Power Zigbee: :≤10dBm...
