INSTALACIÓN
El ProTwin debe ser instalado donde sea fácilmente conectado al suministro de agua.
Antes de instalarse, verifque que todas las válvulas puedan ser fácilmente operadas y que las superficies
expuestas puedan ser accesibles para la limpieza y el mantenimiento de rutina.
Colocación y planes de Perforación:
Remueva el Pro Twin de la caja y remueva la cubierta, retirando los
tornillos de la tapa y presionando las pestañas de liberación. Usted
puede ahora accesar a los orificios de montaje (localizados en el panel
trasero). Coloque el ProTwin en la pared usando las anclas, tornillos y
arandelas proporcionadas.
La versatilidad del Pro Twin permite que el soporte de manguera sea
instalado como una parte integrada de la unidad o montada
independientemente como se muestra en la figura de abajo.

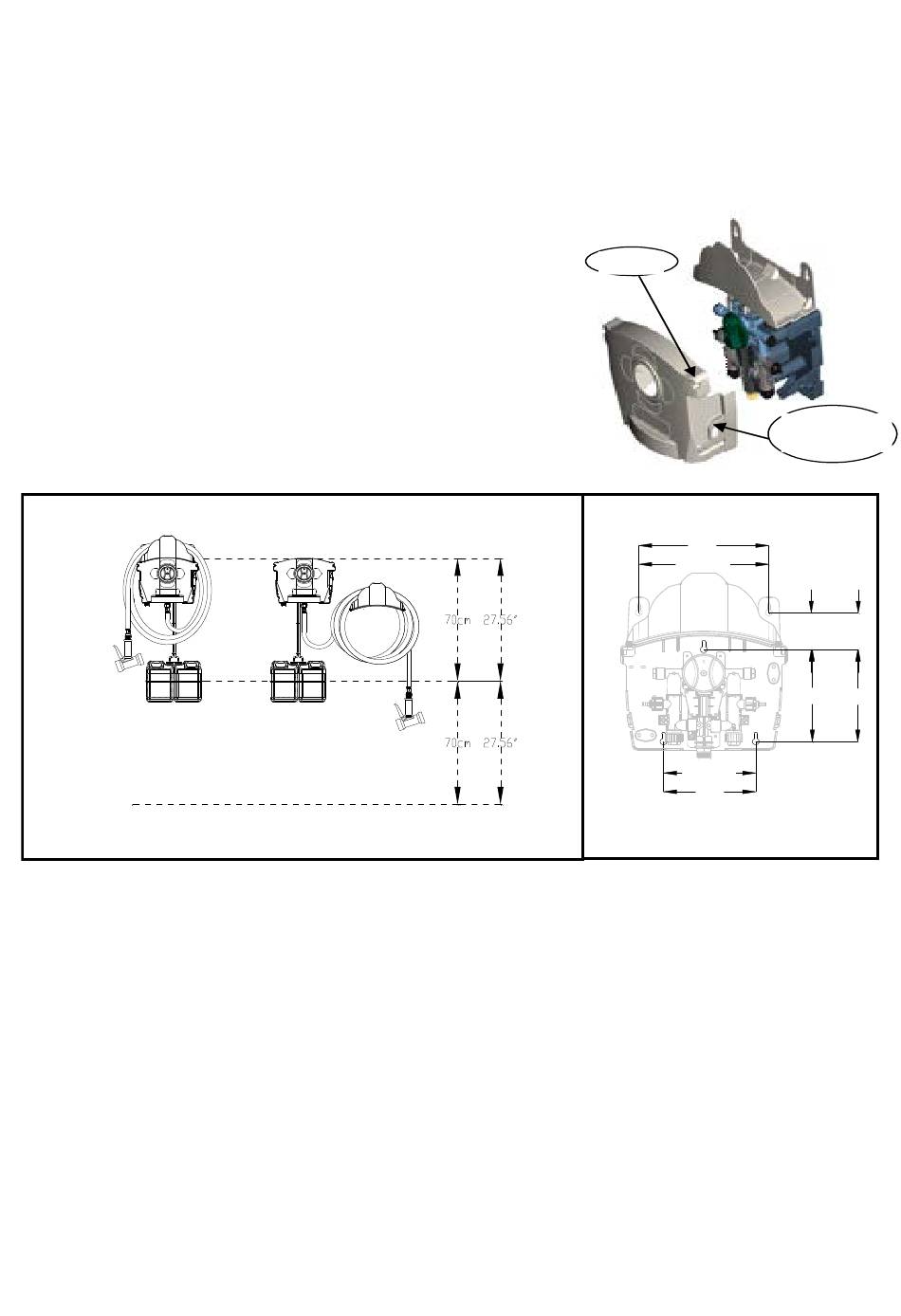

Figura 2 – Planes de Perforación y Colocación.
0000137791
PAVIMENTO
PISO
Rev. 4.0
Tornillos
Screws
ES
Pestañas de
Release
tabs
liberación
9.8"
250.0mm
79.2mm
3.1"
198.0mm
7.8"
177.5mm
7.0"
