- Page 1 PROTWIN INSTALLATION MANUAL HANDBUCH MANUAL DE INSTALACION MANUEL D’INSTALLATION MANUALE D’INSTALLAZIONE 0000137791 Rev. 4.0...
- Page 2 0000137791 Rev. 4.0...
-
Page 3: Package Contents

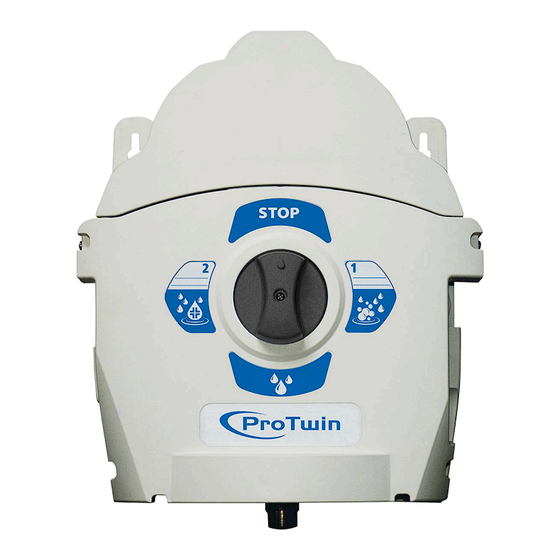

PROTWIN PACKAGE CONTENTS: ProTwin Suction hose 6ft (1 roll for each product) Hose bracket Complete installation kit: - Water inlet elbow fitting ¾” GHT - Plastic hose clamps (2 for each product) - 15 metering tips (1 bag for each product) -
Page 4: Technical Characteristics
§ Make sure that the water supply temperature does not exceed 140° (60°C) § The ProTwin’s fittings have been tested with commonly used liquid detergents mixed with water. § Check that the detergent used is compatible with polypropylene. §... -
Page 5: Installation
INSTALLATION The ProTwin should be installed where it is easily connected to the water supply. Before mounting, check that all valves can be easily operated and exposed surfaces are accessible for cleaning and routine maintenance. Positioning and drilling plans: Screws Remove the ProTwin from the box and remove the cover by removing the screws at the top and pressing the release tabs. -
Page 6: How To Install
1. Disconnect the 90° water inlet from the station by rotating it 45° anticlokwise to unlock it, connect then to the water inlet hose; 2. Reconnect the 90° inlet fitting back into the Protwin, tilted counterclockwise by 45° to its side, consecutively rotate 45° clockwise to lock the connection;... - Page 7 DILUTION RATIO CHART The dilution ratio can be achieved by using one of the 19 supplied metering tips; Metering tips have small openings of decreasing diameter and are distinguished by different colors. Table 1 below shows the dilution ratio’s of the various colored tips assuming chemical viscosity of 1 cps (water thin) (Water supply pressure and flow rates will vary so adjustments in the field may be necessary) The dilution ratios refer to a static pressure of Black Venturi...
-
Page 8: Operation
Operation The ProTwin allows the dilution of chemical products with water without using an electrical or other power source. The only energy required is the pressure of the water passing through a venturi which aspirates a metered chemical into the flow of water through the venturi. -
Page 9: Maintenance
MAINTENANCE ITEM CAUSE MAINTENANCE Limestone deposits on the screen Replace Water supply filter Debris or solids on the screen Clean with water or replace Clean or replace (Warning: do not use tools to remove Limestone deposits the lime deposits because you can Venturi affect the functioning of the venturi;... - Page 10 PROTWIN Das Paket enthält: ProTwin Saugschlauch ca.1,8m (1 Rolle pro Produkt) Schlauchhalter Komplettes Installationspaket: - Wasserzulauf Winkelverschraubung ¾” GHT - Plastik-Schlauchschellen (2 Stück pro Produkt) - 15 Dosierspritzen(1 Tütepro Produkt) - 4 sehr feine Dosierspritzen(1 Tütepro Produkt) - Fußventil (1 Stück pro Produkt) - Keramikgewicht(1 Stück pro Produkt)
-
Page 11: Technische Merkmale
Kontrollieren Sie, ob das verwendete Mittel mit Polypropylen kompatibel ist. § Installieren Sie die Station so nah wie möglich an die Wasserversorgungsstelle- § Montieren Sie ProTwin so, dass Sie das Gerät leicht reinigen und bedienen können. I ACHTUNG: Trennen Sie die Wasserversorgung bevor Sie ProTwin warten. I... - Page 12 INSTALLATION ProTwin sollte so nah wie möglich an der Wasserversorgungsstelle installiert werden. Vor der Montage sollten Sie kontrollieren, ob Sie alle Ventile und Oberflächen zum bedienen und reinigen erreichen können. Positionier- und Bohrpläne Screws Holen Sie ProTwin aus der Verpackung und entfernen Sie die Abdeckung, indem Sie die oberen Schrauben entfernen und die Löselaschen drücken.
- Page 13 1. Demontieren Sie den Link des Wasserzulaufs von der Station zu 90° und verbinden Sie den Schlauch mit dem gleichen weiblichen Stromanschluss zu 3/4 GHT 2. Schließen Sie den Link zu 90° an Protwin an und kippen Sie diesen gegen den Uhrzeigersinn zu 45° und drehen Sie im Uhrzeigersinn 45° bis die Verbindung schließt: 3.
- Page 14 HYRDAULISCHE DATEN - VERDÜNNUNGSVERHÄLTNIS Das Verdünnungsverhältnis kann durch Verwendung von einer der 19 mitgelieferten Dosierspritzen erreicht werden: Die Dosierspritzen haben kleine Öffnungen mit abnehmenden Durchmesser und sind durch verschiedene Farben gekennzeichnet. Tabelle 1 zeigt das Verdünnungsverhältnis von verschieden farbigen Spritzen, mit Annahme, dass die chemische Viskosität bei 1cps (Wasser dünn) liegt (der Wasserdruck und die Fließrate können variieren, deswegen muss man eventuell Änderungen in diesem Feld machen).
-
Page 15: Bedienung
Eine transparente Spritzdüse ist ohne Loch mitgeliefert. Diese Spritze kann selbst gebohrt werden um das Verdünnungsverhältnis selbst einzustellen. Bedienung ProTwin ermöglicht die Verdünnung von chemischen Produkten mit Wasser ohne elektrische oder andere Stromquelle. Die einzige Energie die genutzt wird, ist der Druck des Wasser, während es durch einen Venturi fließt. Dabei wird ein chemisches Produkt in den Wasserfluss und durch den Venturi gezogen. -
Page 16: Problemlösungen
PROBLEMLÖSUNGEN PROBLEM URSACHE LÖSUNG Öffnen Sie die Leitung der Wasserversorgung Keine Wasserversorgung Wählen Sie ein Produkt oder Spülen Kein Fluss Schalten Sie die Spritzpistole an Überprüfen Sie den Wasserversorgungsfilter Verstopfte hydraulische Teile (Eingabestation) Überprüfen Sie die Venturi. Säubern Sie den Filter oder Das Fußventil ist verstopft tauschen Sie ihn aus. -
Page 17: Contenido Del Paquete
PROTWIN CONTENIDO DEL PAQUETE: ProTwin Manguera de Succión de 6 pies (1 rollo por cada producto) Soporte de Manguera Kit Completo de Instalación: - Entrada de Agua con Accesorio de Codo de ¾” GHT - Abrazaderas de Plástico para manguera (2 por cada producto) - 15 puntas de medición (1 bolsa por cada producto) -
Page 18: Características Técnicas
Instale la estación tan cerca como sea posible de un punto de conexión de suministro de agua. § Instale el ProTwin considerando tener un acceso fácil para la limpieza y rutina de mantenimiento. I ADVERTENCIA: Desconecte el suministro de agua antes de dar servicio al ProTwin. -
Page 19: Instalación
INSTALACIÓN El ProTwin debe ser instalado donde sea fácilmente conectado al suministro de agua. Antes de instalarse, verifque que todas las válvulas puedan ser fácilmente operadas y que las superficies expuestas puedan ser accesibles para la limpieza y el mantenimiento de rutina. -
Page 20: Cómo Instalarlo
1.Desensamble el vínculo de la entrada de agua de la estación a 90° y conecte la manguera a la misma fuente tipo hembra de agua 3/4GHT; 2. Inserte el vinculo a 90° en Protwin,inclinado hacia el sentido contrario de las manecillas del reloj por 45°, consecutivamente rote 45° en sentido de las manecillas del roj para asegurar la conexión;... - Page 21 CARACTERÍSTICAS HIDRAÚLICAS – PROPORCIONES DE DILUCIÓN La proporción de dilución se puede lograr usando una de las 19 puntas de medición proporcionadas; las puntas de medición tienen pequeñas aberturas de diámetros decrecientes y pueden ser distinguidas por diferentes colores. La siguiente tabla 1, muestra la proporción de dilución de varias puntas de color, asumiendo viscosidad química de 1 cps (agua fina) (presión de suministro de agua y velocidad de flujo podrán variar asi que ajustes en el campo pudieran ser necesarios).
-
Page 22: Operación
Operación. El ProTwin permite la dilución de productos químicos con agua sin usar una fuente eléctrica o de otro tipo de poder. La única energía requerida es la presión del agua pasando a través de un tubo venturi el cual aspira un químico medido en un flujo de agua a través de un venturi. -
Page 23: Guía De Problemas
GUÍA DE PROBLEMAS PROBLEMA CAUSA SOLUCIÓN Abra el tapa de arriba del suministro de agua No hay suministro de agua Seleccione producto o enguajar No hay flujo Encienda la pistola rociadora. Verifique el filtro de suministro de Piezas hidraúlicas obstruidas agua (entrada de estación) Verifique venturi El filtro de pie está... -
Page 24: Contenu Du Coffret
PROTWIN CONTENU DU COFFRET: ProTwin Le tuyau d'aspiration 6 pieds (1 rouleau pour chaque produit) Support de tuyau Kit d'installation complet: - Coude d'entrée d'eau ¾ "GHT - Colliers de serrage en plastique (2 pour chaque produit) - 15 conseils de dosage (1 sac pour chaque produit) -
Page 25: Caracteristiques Techniques
§ Assurez-vous que la température de l'eau ne dépasse pas 140 ° (60 ° C) § Les raccords du ProTwin ont été testés avec des détergents liquides couramment utilisés en mélange avec de l'eau. § Assurez-vous que le détergent utilisé est compatible avec le polypropylène. - Page 26 Positionnement et plans de forage: Screws Retirez le ProTwin de la boîte et retirez le couvercle en retirant les vis en haut et en appuyant sur les pattes de dégagement. Vous pouvez maintenant accéder aux trous de fixation (situé sur le panneau arrière).
-
Page 27: Comment Installer
1. Démonter la connexion à 90° de l’arrivée d’eau de la station et connecter le tuyau à la même puissance d‘eau 3/4GHT femelle ; 2. Insérer la connexion à 90° dans Protwin, inclinée de 45° à l’inverse des aiguilles d'une montre, puis tourner 45° dans le sens des aiguilles d'une montre pour verrouiller la connexion ;... - Page 28 CARACTÉRISTIQUES HYDRAULIQUES - TAUX DE DILUTION Le taux de dilution peut être réalisé en utilisant l'un des 19 astuces de mesurage fourni; les astuces de mesure ont de petites ouvertures de diamètre décroissant et se distinguent par des couleurs différentes. Le tableau 1 ci-dessous montre le taux de dilution est des différentes astuces de couleur en supposant la viscosité...
-
Page 29: Opération
Opération Le ProTwin permet la dilution de produits chimiques à l'eau sans l'aide d'une source d'alimentation électrique ou autre. La seule énergie nécessaire est la pression du passage d'eau à travers un vent qui aspire un produit chimique mesurée dans l'écoulement d'eau à... -
Page 30: Guide De Dépannage
GUIDE DE DÉPANNAGE PROBLEME CAUSE SOLUTION Ouvrir l'alimentation en eau en dehors du robinet Pas d'alimentation en eau Choisissez le produit ou rincer Aucun débit Mettez le pistolet de pulvérisation Vérifiez le filtre d'alimentation en eau (poste d'entrée) Pièces hydrauliques obstruées Vérifiez la venturi Le filtre à... -
Page 31: Contenuto Della Confezione
PROTWIN CONTENUTO DELLA CONFEZIONE: 1. ProTwin 2. Tubo di aspirazione 6 ft. (1 rotolo per prodotto) 3. Supporto tubo 4. Kit completo di installazione: - Gomito d’entrata d’acqua ¾ "GHT - Fascette di plastica (2 per prodotto) - 15 ugelli di calibrazione (1 sacchetto per prodotto) -
Page 32: Caratteristiche Tecniche
§ Assicurarsi che la temperatura dell'acqua non supera i 140 ° (60 ° C) § I raccordi della ProTwin sono state testate con detergenti liquidi comunemente utilizzati in miscela con acqua. § Assicurarsi che il detergente sia compatibile con il polipropilene. -
Page 33: Installazione
Screws in alto e premendo le linguette di rilascio. È ora possibile accedere ai fori di fissaggio (sul retro). Fissare la ProTwin alla parete con i tasselli, le viti e le rondelle. La versatilità del ProTwin permette al portatubo di essere installato come parte dell'unità... -
Page 34: Come Installare
2. Inserire il raccordo a 90° nella Protwin, ruotando di 45° in senso orario per bloccare la connessione; 3. Assicurare il tubo alla Protwin tramite la fascetta e la vite in dotazione come da figura;... - Page 35 CARATTERISTICHE IDRAULICHE – TASSO DI DILUIZIONE Il rapporto di diluizione può essere ottenuto utilizzando uno dei 19 ugelli di calibrazione forniti; Gli ugelli di calibrazione hanno piccole aperture di diametro decrescente e si distinguono per colori diversi. La tabella 1 mostra il rapporto di diluizione con gli ugelli di differenti colori con prodotto a viscosità di 1 cps (acqua) (La pressione e la portata dell’...
-
Page 36: Operazione
Operazione La ProTwin consente la diluizione dei prodotti chimici con acqua senza alimentazione elettrica o altro fonte energetica. L'unica energia necessaria è la pressione dell'acqua che passa attraverso il venturi e aspira una determinata quantità di prodotto chimico mescolandolo con l’ acqua. -
Page 37: Manutenzione
MANUTENZIONE OGGETTO CAUSA MANUTENZIONE Filtro ingresso acqua Sedimenti o calcare sul filtro Sostituire Detriti o solidi sul filtro Pulire con acqua o sostituire Pulire o sostituire (Attenzione: non utilizzare strumenti per rimuovere i depositi di calcio, si Depositi di calcare Venturi può...
