BEDIENUNGSANLEITUNG ● OPERATION MANUAL ● MANUAL DE INSTRUCCIONES ● IINSTRUCTIONS ● NÁVOD K POUŽITÍ ●

GEBRUIKSAANWIJZING ● NÁVOD NA POUŽITIE ● ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ● MANUALE DI ISTRUZIONI

Kombinierte, Stanz- und Handbindemaschine

Combined, punch and binding machine

Máquina combinada perforadora-encuadernadora

ESP

Machine à relier et perforer combinée

Kombinovaný děrovací a vázací přístroj

Pons- en inbindmachine

Kombinovaný dierovací a viazací prístroj

Переплетчик

RUS

Macchina foratrice e rilegatrice manuale

Danke, dass Sie sich für ein RENZ-Produkt entschieden haben.

Thank you for choosing a RENZ product.

Gracias por haber escogido un producto RENZ.

Merci d'avoir choisi un produit RENZ.

Děkujeme Vám, že jste se zvolili produkt značky RENZ.

Dank u wel, dat u voor een Renz product gekozen heeft.

Ďakujeme, že ste sa rozhodli pre výrobok spoločnosti RENZ.

Спасибо, что выбрали этот продукт RENZ.

Grazie per aver scelto un prodotto di RENZ.

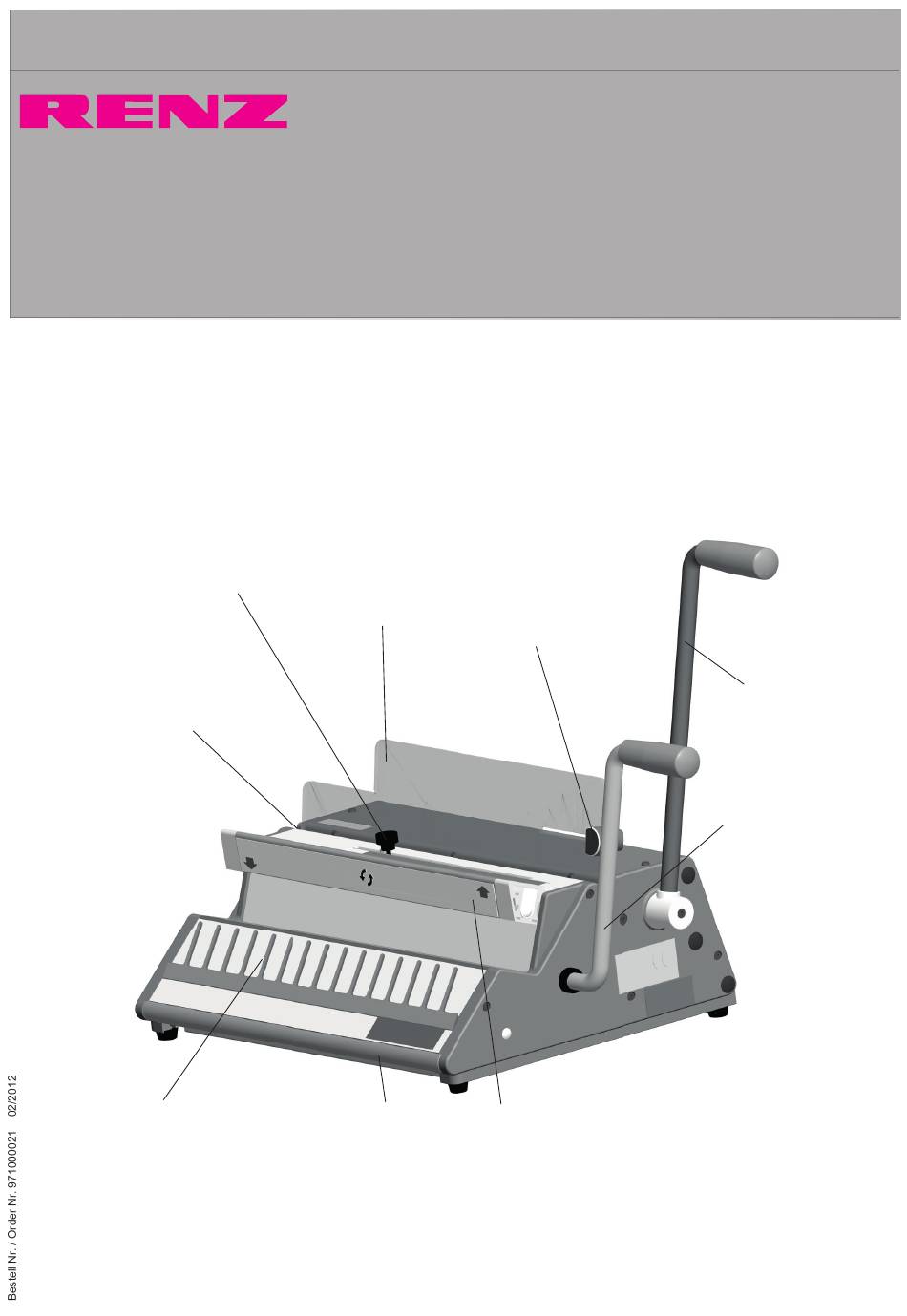

Klemmschraube für Maßstab

Attachment screw for adjusting slider

Tornillo de sujeción de la escala

Vis de serrage pour échelle graduée

Upínací šroub pro měřítko

Klemschroef voor maat

Upínacia skrutka pre meradlo

Шкала настройки

Vite per regolazione chiusura

Stanzschacht

Punching shaft

Perforación

Puits de perforation

Děrovací štěrbina

Ponsschacht

Dierovacia štrbina

Окно перфорации

Foratura

Haltevorrichtung für Bindeelemente

Holding ﬁ xture for binding elements

Apertura del canutillo metálico

Dispositif d'insertion des éléments métalliques

Upínací zařízení pro vázací prvky

Houder voor bindelementen

Upínacie zariadenie pre viazacie chrbty

Планка фиксатор пружины

Pettine

eco C 360

Meßscala

Papieranschlag mit Klemmschraube

Measuring scale

Paper guide with attachment screw

Escala de medición

Tope del papel con tornillo de sujeción

Echelle de mesure

Butée du papier avec vis de serrage

Měřící stupnice

Doraz papíru s upínacím šroubem

Maatindicator

Papieraanleg met klemschroef

Meracia stupnica

Zarážka papiera s upínacou skrutkou

Шкала диаметров пружины

Ограничитель бумаги

Scala di misurazion

Guida posizione carta

Abfallschublade

Schließbalken mit abnehmbarer Schließleiste

Waste drawer

Closing bar with removable closing rail

Cajón de desperdicios

Barra de cierre con regleta desmontable

Tiroir à rognures

Barre de fermeture avec protection amovible

Zásuvka na odpad

Uzavíratelný nosník s odnímatelnou uzavírací lištou

Afvallade

Pers balk met afneembare sluitrail

Zásuvka na odpad

Uzavierateľný nosník s odnímateľnou uzavieracou lištou

Лоток для отходов

Прижимная панель

Cassetto per sfridi di carta

Barra di chiusura universale

2:1

www.renz.com

Teilung

Pitch

Paso

pas

Dělení

Steek

Delenie

Деление

Passo

Stanzhebel

Punching lever

Palanca de perforación

Levier de perforation

Děrovací páka

Ponshendel

Dierovacia páka

Ручка перфорации

Leva per foratura

Bindehebel

Binding lever

Palanca de encuadernación

Levier de reliure

Vázací páka

Inbindhendel

Viazacia páka

Ручка зажима пружины

Leva per rilegatura

Need help?

Do you have a question about the eco C 360 and is the answer not in the manual?

Questions and answers

Summary of Contents for Renz eco C 360

Page 1 Merci d‘avoir choisi un produit RENZ. Děkujeme Vám, že jste se zvolili produkt značky RENZ. Dank u wel, dat u voor een Renz product gekozen heeft. Ďakujeme, že ste sa rozhodli pre výrobok spoločnosti RENZ. Спасибо, что выбрали этот продукт RENZ.
Page 2 ● ● ● ● ● ● ● EINSATZ APPLICATION UTILIZACIÓN UTILISATION POUŽITÍ GEBRUIK POUŽITIE ИСПОЛЬЗОВАНИЕ ● UTILIZZO Einsatzgebiet: Vor dem ersten Einsatz: Empﬁ ndliche Möbeloberﬂ ächen schützen. Papier stanzen: max. 25 Seiten 70-80 g/m². Einige Probestanzungen durchführen. Das Gerät steht auf weichen Kunststofffüßen. Karton stanzen: max.
Page 3 AUFSTELLEN UND ANSCHLIESSEN ● SETUP AND CONNECT ● COLOCACIÓN ● MISE EN PLACE ● SESTAVENÍ A ZAPOJENÍ ● PLAATSEN EN AANSLUITEN ● ZOSTAVENIE A ZAPOJENIE ● УСТАНОВKA ● MESSA IN FUNZIONE Schutzkartons entfernen. Gerät aus dem Karton heben. Stabilen Standort wählen. Lieferumfang prüfen: Nicht am Bindehebel hochheben.
Page 4 ● ● ● ● ● ● ● EINSTELLEN ADJUST AJUSTE RÉGLER NASTAVENÍ INSTELLEN NASTAVENIE НАСТРОЙКА ● REGOLAZIONE Durchmesser des Drahtbinderückens ermitteln. Maßstab auf Durchmesser einstellen. Buchblock auf die Kante neben der Maßskala legen. Klemmschraube lösen. Durchmesser des Drahtbinderückens ablesen (z.B. 3/8“). Maßstab ermitteln, Durchmesser einstellen, Klemmschrauben anziehen.
Page 5 ● ● ● ● ● ● ● EINSTELLEN ADJUST RÉGLER AJUSTE NASTAVENÍ INSTELLEN NASTAVENIE НАСТРОЙКА ● REGOLAZIONE Schließleiste aufsetzen Aufdruck auf der Schließeinheit beachten! Für ø 28,5 - 38 mm oder abnehmen: (ø 1 1/8“ - 1 1/2“), . Position der Schließleiste für ø 5,5 - 25,4 mm (ø 3/16“ - 1“). Druckknöpfe an beiden Seiten Schließleiste um 180°...
Page 6 ● ● ● ● ● ● ● EINSTELLEN ADJUST AJUSTE RÉGLER NASTAVENÍ INSTELLEN NASTAVENIE НАСТРОЙКА ● REGOLAZIONE Papieranschlag auf entsprechendes Format einstellen. Feststellschraube an der Rückseite lösen, Anschlag verschieben, Feststellschraube anziehen. Adjusting paper guide to the corresponding paper size. Release attachment screw on the rear, adjust paper guide and fasten attachment screw.
Page 7 ● ● ● ● ● ● VORBEREITEN PREPARE PREPARACIÓN PRÉPARATION PŘÍPRAVA VOORBEREIDEN ● PRÍPRAVA ПОДГОТОВКА ● INSTALLAZIONE Drahtbinderücken in die Verschluß der Drahtkammbindung soll Buchblock aufstellen. Buchblock drehen. Haltevorrichtung schieben. auf der letzten Buchseite innen liegen. Heftrücken nach oben. Deckblatt und Rückseite Haltevorrichtung hält den Kammverschluß...
Page 8 ● ● ● ● ● ● ● STANZEN PUNCH PERFORACIÓN PERFORATION DĚROVÁNÍ PONSEN DIEROVANIE ПЕРФОРАЦИЯ ● FORATURA Max. 25 Seiten 80 g/m² dicke Buchblocks Papierlage in Stanzschacht einführen Stanzhebel nach vorn bis zum Anschlag in Lagen stanzen. und am Anschlag anstellen. drücken und wieder ganz zurückführen.
Page 9 ● ● ● ● ● ● EINKÄMMEN INSERT INSERCIÓN INTRODUCTION NAVLEČENÍ INVOEREN ● VLOŽENIE ВВЕДЕНИЕ ● INSERIMENTO CARTA Gestanztes Papier beidhändig entnehmen, gleich in den Drahtbinderücken einkämmen. Bei dickeren Buchblocks Schritte 5 und 6 wiederholen, bis alle Seiten gestanzt sind. Remove punched paper from the punching slot.
Page 10 ● ● ● ● ● ● ANLEGEN ADJUST COLOCACIÓN MISE EN PLACE UZAVÍRÁNÍ VASTMAKEN ● UZAVIERANIE РАЗМЕЩЕНИЕ ● REGOLAZIONE Drahtbinderücken von der Halteleiste Drahtbinderücken unter den Drahtbinderücken muß senkrecht Bindehebel bis zum Anschlag herausheben, mit Buchblock Schließbalken schieben. an der Rückwand des nach vorn drücken und wieder entnehmen.
Page 11 ● ● ● ● ● ● ● SCHLIESSEN CLOSE CIERRE FERMETURE DOKONČENÍ SLUITEN DOKONČENIE ЗАЖИМ ПРУЖИНЫ ● CHIUSURA Bindung richtig! Bindung zu offen: Bindung zu eng: Schließbalken etwas tiefer einstellen. Schließbalken etwas höher einstellen. Klemmschraube lösen und etwas Klemmschraube lösen und etwas nach links schieben.
Page 12 ● ● ● ● ● ● SCHLIESSEN CLOSE CIERRE FERMETURE DOKONČENÍ ● SLUITEN DOKONČENIE ЗАЖИМ ПРУЖИНЫ ● CHIUSURA Bindung ist nicht parallel: Bindung links richtig, Bindung rechts richtig, - Abfallschublade herausnehmen. rechts zu weit offen: links zu weit offen: - Kontermutter lösen. - Kontermutter lösen.
Page 13 ● ● ● ● ● ● ● WARTEN MAINTENANCE LIMPIEZA ENTRETIEN ÚDRŽBA ONDERHOUD ÚDRŽBA ● УХОД MANUTENZIONE Reinigung: Schublade regelmäßig leeren. Mit trockenem oder leicht feuchtem Tuch Schublade herausziehen und Papierabfall ausschütten. abwischen. Keine Lösungsmittel verwenden, Aufdrucke können sich lösen. Nach ca.
Page 14 ● ● ● ● TECHNISCHE DATEN TECHNICAL DATA DATOS TECNICOS DONNEES TECHNIQUES ● ● ● TECHNICKÁ DATA TECHNISCHE GEGEVENS TECHNICKÉ ÚDAJE ТЕХНИЧЕСКИЕ ● ХАРАКТЕРИСТИКИ DATI TECNICI Länge x Breite x Höhe Length x Width x Height Longitud x Ancho x Altura Longueur, largeur, hauteur Délka x šířka x výška 56 x 33 x 18 cm / (22,0 x 13 x 7.1“)
Page 15 ● ● ● ● TECHNISCHE DATEN TECHNICAL DATA DATOS TECNICOS DONNEES TECHNIQUES ● ● ● TECHNICKÁ DATA TECHNISCHE GEGEVENS TECHNICKÉ ÚDAJE ТЕХНИЧЕСКИЕ ● ХАРАКТЕРИСТИКИ DATI TECNICI Max. Bindebreite Max. binding width Ancho máx. de encuadernación Largeur de travail Max. vázací šířka ↑...
Page 16 TEILUNG ● PITCH ● PASO ● PAS ● DĚLENÍ ● STEEK ● DELENIE ● ДЕЛЕНИЕ ● PASSO 7/8“ 22,0 mm 1/4“ 6,9 mm 1“ 5/16“ 25,4 mm 8,0 mm 3/8“ 9,5 mm 7/16“ 1 1/8“ 28,5 mm 11,0 mm 1/2“ 12,7 mm 9/16“...
Page 17 -è stata progettata e costruita in conformità alle direttive comunitarie precedentemente citate sotto la responsabilità esclusiva della: Firma: ● Company: ● Empresa: ● Société: ● Firmou: ● Firma: ● Spoločnosti: ● Фирма: ● Società: Chr. Renz GmbH, 73540 Heubach / Germany...
Page 18 EG-Konformitäts-Erklärung im Sinne der EG-Richtlinien EC conformity declaration according to the EC guidelines Declaración de conformidad de la UE de acuerdo con las directivas de la UE Déclaration de conformité CE selon les directives CE Prohlášení o shodě s předpisy ES ve smyslu směrnic ES EG-conformiteitsverklaring volgens EG-richtlijnen Vyhlásenie o zhode ES v zmysle smerníc ES Декларация...
