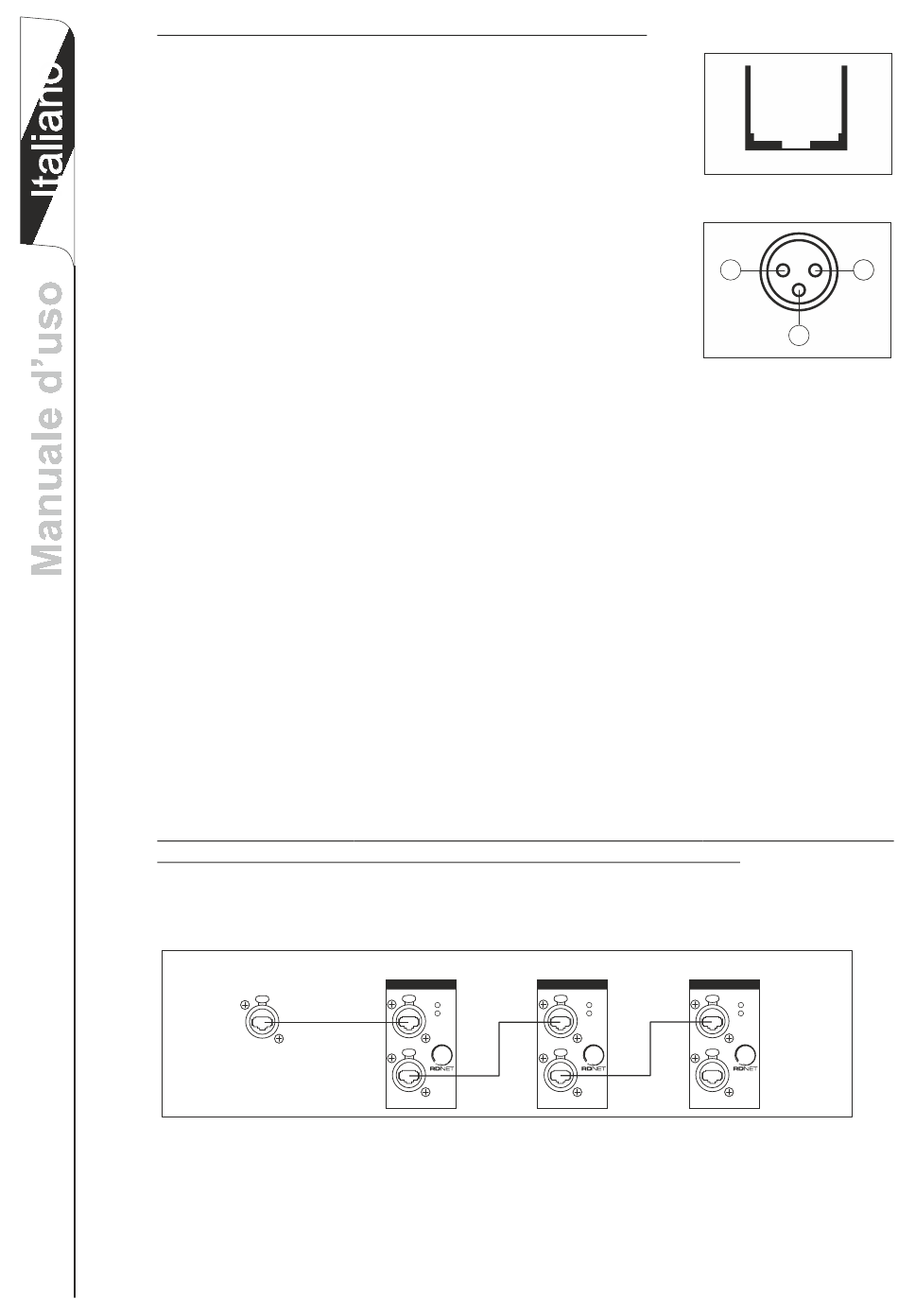

UTILIZZARE SOLO UNA DELLE 2 PORTE DISPONIBILI
CONNETTORE RJ 45
Pin
1 – disponibile per altre funzioni (ad esempio: audio +)
2 – disponibile per altre funzioni (ad esempio: audio –)
3 – disponibile per altre funzioni (ad esempio: massa analogica)
4 – massa digitale
5 – massa digitale
6 – disponibile per altre funzioni (ad esempio: alimentazione)
7 – RS 485 A
8 – RS 485 B
PRESA XLR
Pin
1 – massa digitale
2 – RS 485 A
3 – RS 485 B
21) CH2
oppure una presa XLR tripolare (vedere il punto 20).
22) CH3
oppure una presa XLR tripolare (vedere il punto 20).
23) CH4
oppure una presa XLR tripolare (vedere il punto 20).
24) CH5
oppure una presa XLR tripolare (vedere il punto 20).
25) CH6
oppure una presa XLR tripolare (vedere il punto 20).
26) CH7
oppure una presa XLR tripolare (vedere il punto 20).
27) CH8
oppure una presa XLR tripolare (vedere il punto 20).
COLLEGAMENTO DELLE SOTTO RETI
Ciascuna delle 8 porte RDNet disponibili nell'unità di controllo RDNet Control 8 può
essere collegata a max. 32 dispositivi audio compatibili posti in cascata.
Ad esempio: la porta nr.1 dell'unità di controllo RDNet Control 8 è collegata all'ingresso
DATA IN di un diffusore DVA T12, la cui uscita parallela DATA LINK è inviata all'ingresso del
successivo diffusore DVA T12.
Nell'esempio alla pagina precedente, [n] è un Numero compreso tra 3 e 32 (limite massimo
dei dispositivi audio collegabili ad una sotto rete).
La lunghezza complessiva del cavo CAT5 di una sotto rete non può eccedere i 900 metri.
3
Collegamento RDNet della sotto rete 2, tramite porta RJ 45 (cavo CAT5)
Collegamento RDNet della sotto rete 3, tramite porta RJ 45 (cavo CAT5)
Collegamento RDNet della sotto rete 4, tramite porta RJ 45 (cavo CAT5)
Collegamento RDNet della sotto rete 5, tramite porta RJ 45 (cavo CAT5)
Collegamento RDNet della sotto rete 6, tramite porta RJ 45 (cavo CAT5)
Collegamento RDNet della sotto rete 7, tramite porta RJ 45 (cavo CAT5)
Collegamento RDNet della sotto rete 8, tramite porta RJ 45 (cavo CAT5)
DVA T12 [1]
RDNET
CONTROL 8
PUSH
CH 1
DVA T12 [2]
RDNET RDNET
PUSH PUSH
Link
Active
Data
Input
PUSH PUSH
Data
Link
|1|2|3|4|5|6|7|8|
RJ 45
2
XLR
DVA T12 [n]
RDNET
PUSH
Link Link
Active Active
Data Data
Input Input
PUSH
Data Data
Link Link
1
3
