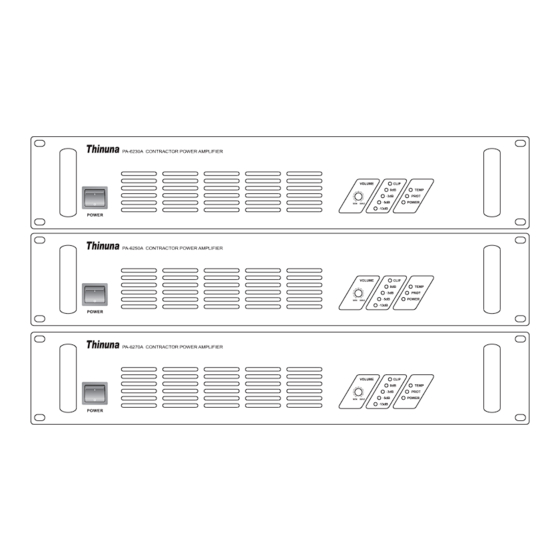

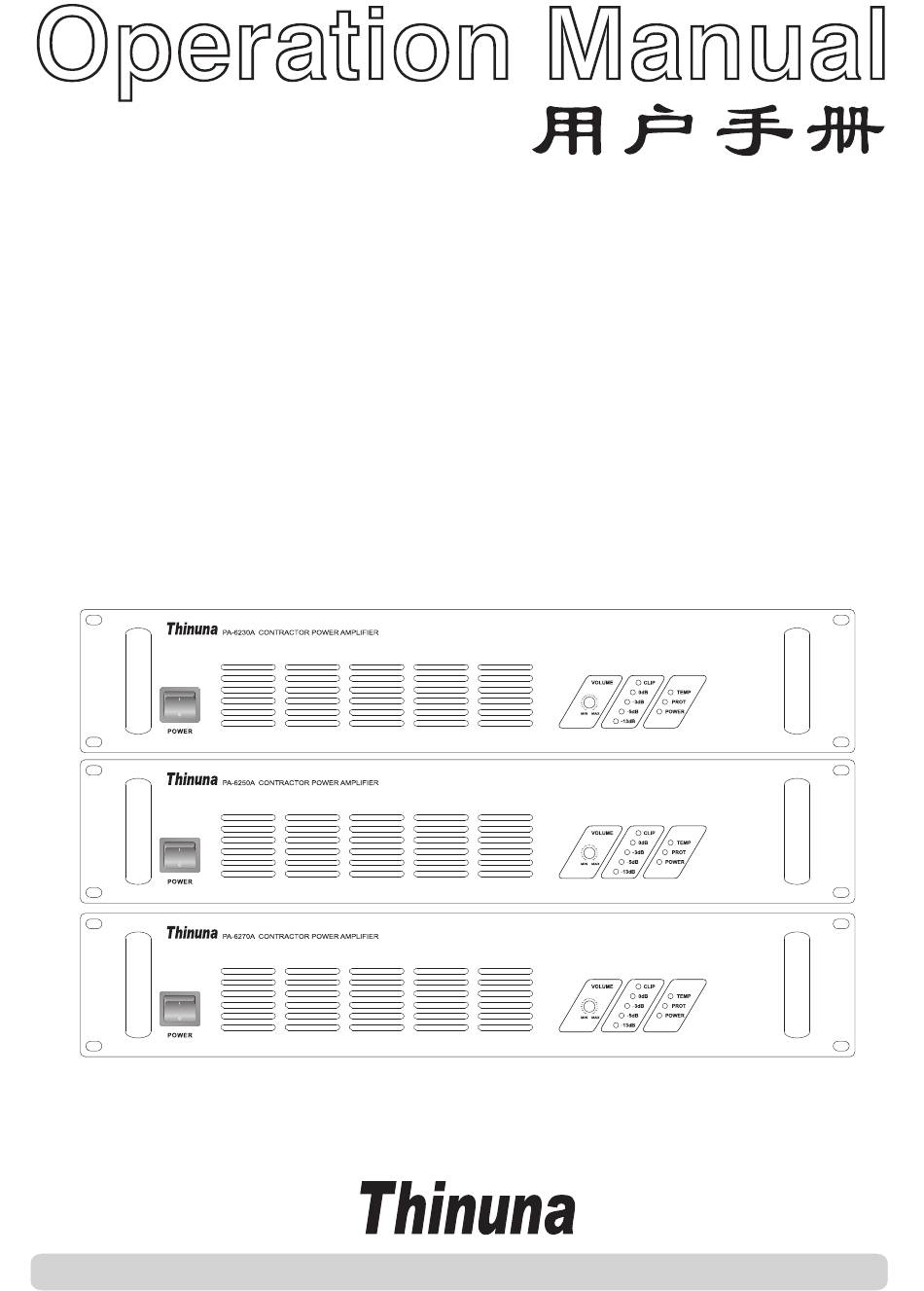

- Page 1 PA-6230A PA-6250A PA-6270A 纯后级定压功率放大器 www.thinuna.com Version A...
-
Page 2: Table Of Contents
PA-6230A/6250A/6270A纯后级定压功放 目录 欢 迎...................................1 警 告...................................1 安装环境................................2 重要安全指示..............................2 功能特点................................3 附 件...................................3 操 作...................................3 前面板................................4 后面板................................5 参 数...................................6 常见问题及解决方法............................7 服务条款................................8 其它事项................................8 保修条款................................8 记事页................................9 www.thinuna.com Version A... -
Page 3: 欢迎
PA-6230A/6250A/6270A纯后级定压功放 欢迎 感谢您选择 Thinuna（声优诺）产品，尽显您专业和挑剔的眼光，Thinuna 全球员工衷心感谢您的支持，将一如 既往地提供创新，先进，可靠的产品。 我们相信本产品能为您带来多年的满意服务，但如果有一些问题令到您不是完全的满意, 请告诉我们改进的地方， 我们将会把事情做得更好。 再次欢迎您加入我们全球的大家庭，成为我们中的一员。 警告 注意 该符号用于警告用户产品外壳中 有触电危险 存在未绝缘的“危险电压”， 请勿开启 该电压足以造成人员触电。 注意：为减小触电的危险， 该符号用于提醒用户本设备的 请勿拆除罩壳（或背板）。 随附资料中包含了重要的操作和 维护（维修）说明。 内部含有不可由用户自行维修的部件。 请合格的维修人员进行维修。 注意：为防止触电，请勿与延长线、插座或 其它电源插座一同使用该（极化）插头， 警告 除非引脚能完全插入而不暴露在外。 为防止火灾或触电事故， 请勿使本设备接触雨水或湿气。 Attentions: Pour prévenir les chocs électriques ne pas utiliser cette fiche polarisée avec un prolongateur, une prise de courant... -
Page 4: 安装环境
PA-6230A/6250A/6270A纯后级定压功放 安装环境 本产品安装不复杂并且操作也不困难，但您仍需花费一段时间去阅读本手册，以确保进行正确的安装以及熟悉设备 各种特点，并进行正确的使用。 尽量不要丢弃纸箱和其他的材料，因为在对设备进行搬迁或是将设备进行维修时，可能会再次用到这些材料。 为了对设备进行保护以及保证多年的高质量使用，请不要将设备置于高温，多尘，潮湿或者强辐射环境。 重要安全指示 1. 阅读这些指示。 2. 保留这些指示。 3. 注意所有的警告。 4. 遵照所有的指示。 5. 不要在有水的环境使用本设备。. 6. 只可以用干衣服清洁。 7. 保持空气流通及散热。按照厂家的指示安装。 8. 不要在热源附近安装，比如散热器，电暖炉，辐射器等产生大量热能的设备（包括功放）。 9. 注意电源的接地状况及正负极性。 10. 保持电源插座良好接触，不要松动或者接触不良。 11. 只使用厂家提供或者认可的配件和工具。 12. 在移动或者搬迁设备时遵照安装须知。 13. 在行雷闪电或者暴风雨来临前或者长时间不用设备时拔掉电源插座。. 14. 如果需要维修，必须要求厂家认证的有维修资格的人员进行。在设备受到任何方式的损坏或者发现异常现象时必须 停止使用并请求厂家认证的维修人员进行维修检查，比如电源线或者电源插头损坏，有液体或者其它物体掉进设备， 设备进水或者受潮过重，或者摔落。 - 避免过多的热量,湿气,灰尘和振动 保持设备远离高温或潮湿环境: 比如散热器, 火炉等. 同样避免将设备放置于多尘或者容易引起振动的环境，避免机械损坏。... -
Page 5: 功能特点
PA-6230A/6250A/6270A纯后级定压功放 功能特点： * 坚固，耐用及优秀的大功率及低失真放大电路设计； * 具备卡侬、莲花及6.3mm直插三种输入接口； * 具备莲花及6.3mm直插信号输出接口，内置放大器，方便多台连接； * 带紧急音源输入接口（从EMC接口输入），便于插入紧急广播，该紧急输入音源将强切其它输入信号， 具备最高优先级别； * 100V，70V定压输出及8Ω定阻输出（平衡不接地）适合不同的应用场合； * 方便的前面板音量控制； * 输出信号，削波，温度及保护指示灯； * 完善的过热，过压，过流，及输出短路，输出直流保护； * 具备高效率，低发热的特点； * 高效安静的温控双转速风扇散热器； * 紧凑的2RU空间设计； 附件 该产品包含一根分离式的交流电源线，用于给产品供电使用。 操作 在打开电源之前，请确保输入音源和喇叭线路被正确连接,同时保持音量旋钮处于最小的位置。 注意：功放开机的时候会启动延时静音电路。 这样设计的目的是减少冲击电流对喇叭的损害并且保护系统的其它设备。 www.thinuna.com Page 3 Version A... -
Page 6: 前面板
PA-6230A/6250A/6270A纯后级定压功放 前面板 VOLUME CLIP TEMP PROT POWER POWER 1. 电源开关。 在打开电源之前，请确保输入音源和喇叭线路被正确连接,同时保持音量旋钮处于最小的位置。 2. 输出音量控制旋钮。 3. 输出信号电平指示灯 四段LED灯指示当前输出信号电平大小。 4. 削波指示灯。 该CLIP削波指示灯点亮表示功放当前的输出电平过大，请勿让功放长期在削波灯常亮的情况下工作。 5. 电源指示灯. 打开设备电源开关，电源指示灯亮; 关闭设备电源开关，电源指示灯灭。 6. 保护指示灯。 该保护灯点亮表示功放处于保护状态，请关闭功放电源10分钟后重新开启，如果持续保护灯常亮，请联系厂家或者 经厂家授权的售后服务人员。 7. 温度保护指示灯。 当散热器的温度超过功放的警戒温度时，该温度保护指示灯点亮。这时保护电路激活, 功放停止运作, 进入保护状态。 www.thinuna.com Page 4 Version A... -
Page 7: 后面板
PA-6230A/6250A/6270A纯后级定压功放 后面板 1. 紧急音源输入接口（EMC），可接入紧急音源，该紧急输入音源将强切其它输入信号，具备最高优先级别； 2. 线路电平输入接口。 具备平衡式XLR卡侬、非平衡式莲花接口及6.3mm直插三种音源信号输入接口； 3. 线路电平输出接口。 具备非平衡式莲花接口及6.3mm直插两种音源信号输出接口，内置放大器，方便多台连接； 4. 8Ω定阻输出：接定阻喇叭的（+）正极。 5. 8Ω定阻输出：接定阻喇叭的（-）负极。 6. 70V定压输出：接定压;喇叭的（+）正极。 7. 100V/70V定压输出：公共端，0V，接定压喇叭的（-）负极。 8. 100V定压输出：接定压喇叭的（+）正极。 9. 交流电源保险丝座 。 用小的一字螺丝刀可以撬开这个保险丝座，里边包含匹配的保险丝，如果发现保险丝烧毁或者损坏，请用相同规格 的保险丝替换。如果保险丝持续烧毁，请联系厂家或者经厂家授权的售后服务人员。 10. 交流电源接口。 此接口用来连接220V交流电源输入。 11. 风扇（温控双转速） 该风扇是用来散热功放的，为了防止设备过热，严禁堵塞散热孔; 同时也有必要保持设备在干净少灰尘的环境下运作。 www.thinuna.com Page 5 Version A... -
Page 8: 参数
PA-6230A/6250A/6270A纯后级定压功放 参数 型号 PA-6230A PA-6250A PA-6270A 额定功率 300W 500W 700W 音频输入 0dB, 20kΩ 平衡 XLR, 10kΩ 非平衡 6.3mm直插 和 莲花接口 输出电平调节 -12dB~0dB EMC 紧急音源输入 0dB, 10kΩ 非平衡 6.3mm直插, 带优先功能 喇叭输出 定压输出: 100V, 70V; 定阻输出: 8Ω; 保护电路 交流保险丝，过热，过压，过流，短路，DC直流及开机延时保护 频率响应 20~20kHz (±3dB) 信噪比... -
Page 9: 常见问题及解决方法
PA-6230A/6250A/6270A纯后级定压功放 常见问题及解决方法 序号 故障现象 原因 解决方法 A: 电源接触不良 使用良好地电源插座或者电源时序器, 检查电源线插头与功放插座的部位并插稳。 不通电 B: 保险丝烧毁 打开保险丝座，用相同规格的保险丝更换。 A: 音源输入故障 正确连接输入音源 通电但不工作 B: 喇叭负载故障 正确连接喇叭接线 通过输出音量旋钮调节合适的输出音量 A: 输出音量过大 正确连接跟功放相匹配的音源输入信号，本功放 B: 错误的输入音源 不能够连接话筒信号 声音失真 正确连接所有喇叭，确保喇叭总功率不能超过 C: 喇叭总功率不正确 功放的额定功率。同时当喇叭线缆过长时, 需要 考虑线路引起的损耗. D: 喇叭线不正确 必须使用正确的喇叭线缆 A: 喇叭线路短路或者... -
Page 10: 服务条款
PA-6230A/6250A/6270A纯后级定压功放 服务条款 手续 确保不要因为人为故障引起设备故障，仔细阅读本操作手册，将会避免人为原因引起的故障， 设备存在故障时请联系您的设备供应商，保修条款请参照保修条款部分。 不同国家地区的保修服务可能不同，请在购买产品与产品供应商确认。 其它事项 不同点 销往不同国家地区的电源供应必须确认采用合适的电源输入电压，110VAC或者220VAC。 可选配件 本系统产品不含其它可选配件。 保修条款 不同产品，不同国家保修条款可能不同，购买前请跟当地设备供应商确认保修条款。 www.thinuna.com Page 8 Version A... -
Page 11: 记事页
PA-6230A/6250A/6270A纯后级定压功放 记事页 www.thinuna.com Page 9 Version A... - Page 12 注意： Thinuna Technology（声优诺科技）将会尽最大努力以确 保本用户手册中的信息准确并与实物一致。 但由于技术更新，本手册中的文字、图形、和其它信息有可 能包含技术错误，排版印刷错误或者其他原因引起的错误。 声优诺科技保留在不进行任何通知的的情况下修改或者移除 信息的权利。...
