PRÉPARER LE MUR
17"
(432 mm)

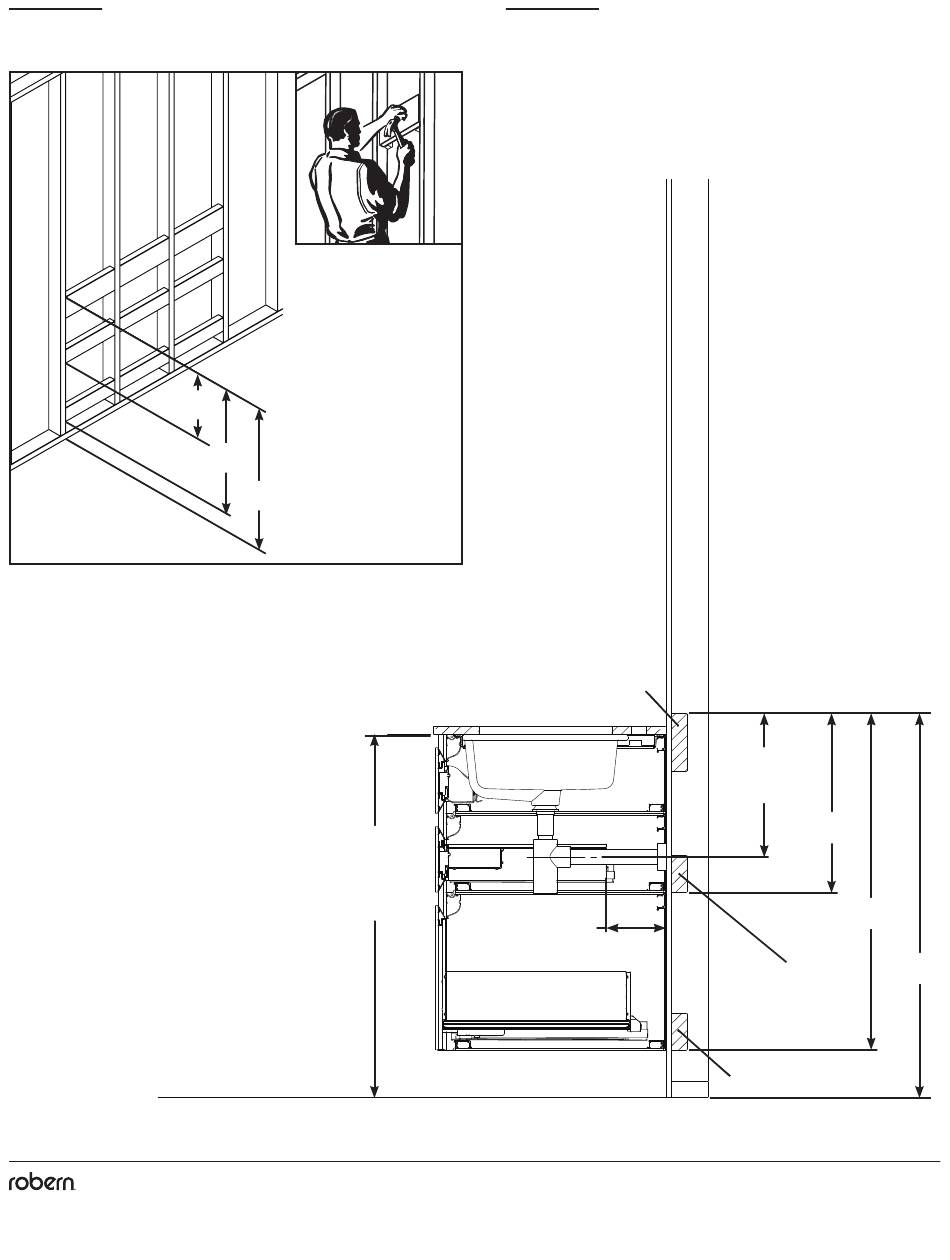

Vue latérale indiquant l'emplacement de blocage dans le mur.
© 2016 Robern, Inc. 701 N. Wilson Ave. Bristol, PA 19007 U.S.A.
800.877.2376 www.robern.com
Instructions d'installation / Instrucciones de instalación
32"
(813 mm)
36-1/2"
(927 mm)
34-1/2"
(876 mm)
Hauteur recommandée pour
lavabo à montage sous plan /
Altura recomendada para
lavabos de montaje por abajo
PREPARACIÓN DE LA PARED
2 x 6
5-5/8"
(143 mm)
La vista lateral muestra el lugar para los maderos de refuerzo
en la pared.
3
Drain /
Desagüe
13-5/8"
(346 mm)
17"
(432 mm)
32"
(813 mm)
2 x 4
2 x 4
No. de pièce / Pieza n.° 209-1276 rev. 04/19/23
Curated Cartesian H4 - 3 Drawer
36-1/2"
(927 mm)
