PLEASE READ THESE INSTRUCTIONS CAREFULLY AND KEEP FOR FUTURE REFERENCE! IF YOU DO
NOT UNDERSTAND THE INSTRUCTIONS, OR DO NOT FEEL THAT YOU CAN FOLLOW THEM SAFELY,
CONTACT A QUALIFIED CONTRACTOR.THE WARRANTY WILL BE HONOURED IF ACCOMPANIED BY
AN ORIGINAL SALES RECEIPT, AND ONLY IF THE INSTRUCTIONS HAVE BEEN FOLLOWED EXACTLY.
Before beginning, please check to ensure you have all the parts listed below. To acquire missing parts
please visit www.everik.com/parts.html or call 1-866-604-6966.
Maximum shelf load 22 lbs
Do not install onto steel studs
Everik International will not be held liable for personal injury or damage resulting from mishandling,
incorrect mounting, incorrect assembly or product misuse
www.everik.com
INSTRUCTIONS

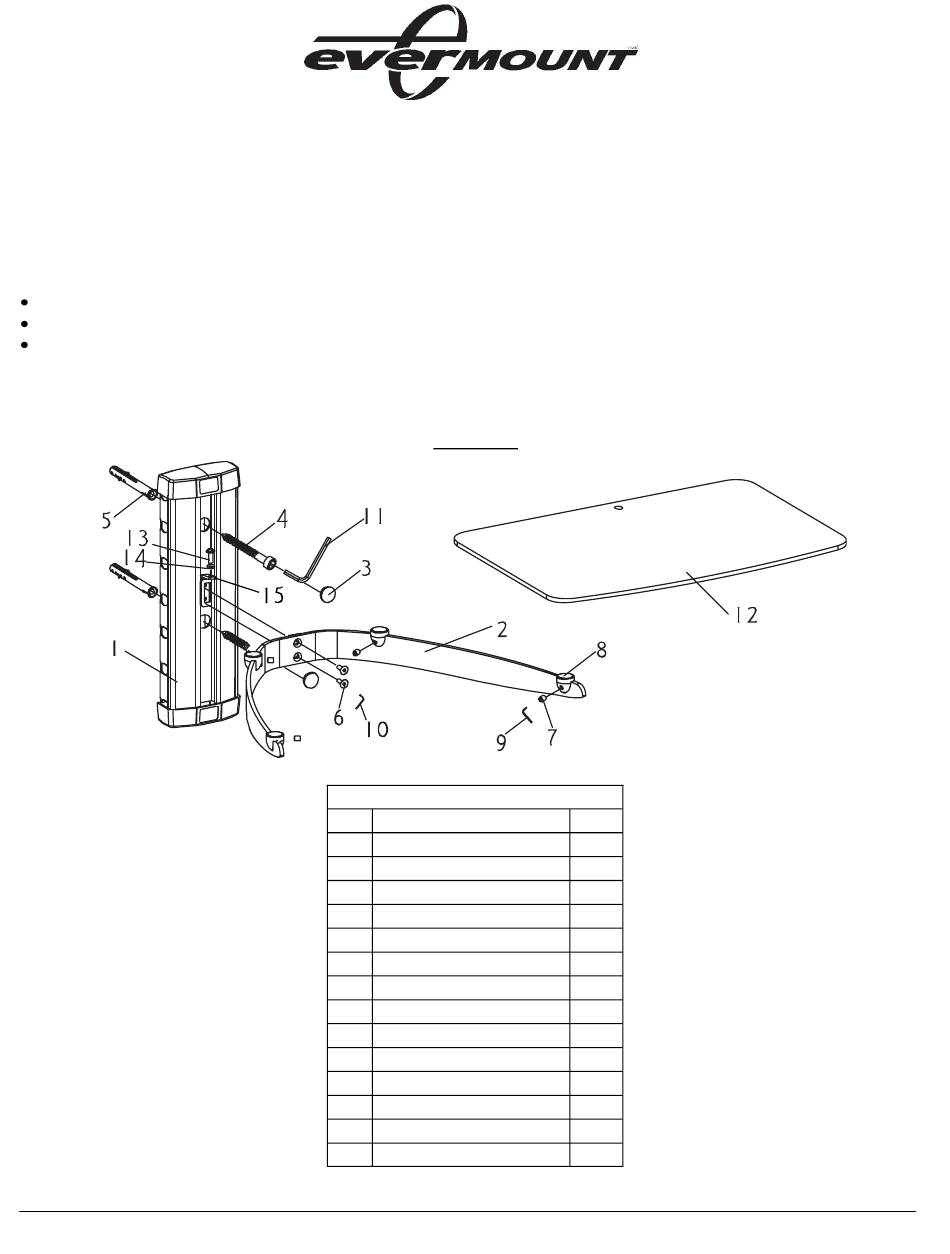

Parts List
Description
1
Wall Bracket
2
Shelf Bracket
3
End Cap
4
Long Bolt
5
Wall Anchor
6
Socket Head Bolt
7
Set Screw
8
Plastic Pad
9
2.5mm Allen Key
10 3mm Allen Key
11 5mm Allen Key
12 Glass Shelf
13 Cross Head Bolt
14 Grommet
15 Joint Plank
________________________________________________
EM-AVSB
Qty
1
1
2
2
2
2
4
4
1
1
1
1
1
1
1
_AVSB.LO.092011.IM
Advertisement
Table of Contents
Related Manuals for Evermount EM-AVSB
Summary of Contents for Evermount EM-AVSB
- Page 1 EM-AVSB INSTRUCTIONS PLEASE READ THESE INSTRUCTIONS CAREFULLY AND KEEP FOR FUTURE REFERENCE! IF YOU DO NOT UNDERSTAND THE INSTRUCTIONS, OR DO NOT FEEL THAT YOU CAN FOLLOW THEM SAFELY, CONTACT A QUALIFIED CONTRACTOR.THE WARRANTY WILL BE HONOURED IF ACCOMPANIED BY AN ORIGINAL SALES RECEIPT, AND ONLY IF THE INSTRUCTIONS HAVE BEEN FOLLOWED EXACTLY.
- Page 2 Step 1: Install the plastic shelf pads Attach Plastic Pads (8) to Shelf Bracket (2) with Set Screws (7) using the 2.5mm Allen Key (9). Do not over-tighten. See Fig 1. Fig 1 Removable side cap Step 2: Install shelf bracket Remove one of the side caps from the Wall Bracket (1), and slide the Joint Plank (15) through the column.
- Page 3 Step 3a: For mounting to a wooden stud Using a stud finder, mark the centre line of the stud. Using the wall bracket as a template, mark the Hole sideview hole locations on the stud centre line. Drill two 4.5mm diameter holes, 50mm deep. Level the wall bracket and attach to the wall using the Long Bolts (4).
- Page 4 Step 4: Position the shelf brackets Attach the End Caps (3) to the wall bracket. Position the shelf bracket at the desired height along the bracket column, then securely fasten with Socket Head Bolts (6) using the 3mm Allen Key (10). Place the Grommet (14) under the Cross Head Bolt (13) before placing the glass shelf.
- Page 5 EM-AVSB INSTRUCTIONS VEUILLEZ LIRE CES INSTRUCTIONS ATTENTIVEMENT ET LES GARDER POUR Y RÉFÉRER AU BESOIN. SI VOUS NE COMPRENEZ PAS LES INSTRUCTIONS OU SI VOUS NE CROYEZ PAS ÊTRE EN MESURE DE LES SUIVRE EN TOUTE SÉCURITÉ, VEUILLEZ COMMUNIQUER AVEC UN TECHNICIEN QUALIFIÉ.
- Page 6 Étape 1 : Installation des appuis en plastique Fixez les appuis en plastique (8) au support d'étagère (2) avec les vis de fixation (7) à l'aide de la clé Allen 2,5 mm (9). Ne serrez pas trop fort. Voir la Fig. 1. Fig 1 Embout latéral amovible Étape 2 : Installation du support...
- Page 7 Étape 3a : Montage sur montant de bois À l'aide d'un détecteur de montant, tracez la ligne centrale du montant. En vous servant du support mural comme Vue latérale du trou guide, marquez l'emplacement des trous sur la ligne centrale du montant. Percez deux trous de 4,5 mm de diamètre et Détecteur de montant Montant de bois...
- Page 8 Étape 4 : Positionnement des supports d'étagère Posez les embouts (3) sur le support mural. Positionnez le support d'étagère à la hauteur désirée sur la col- onne du support mural, puis fixez le support d'étagère avec les boulons à tête creuse (6) à l'aide de la clé Allen 3 mm (10).
