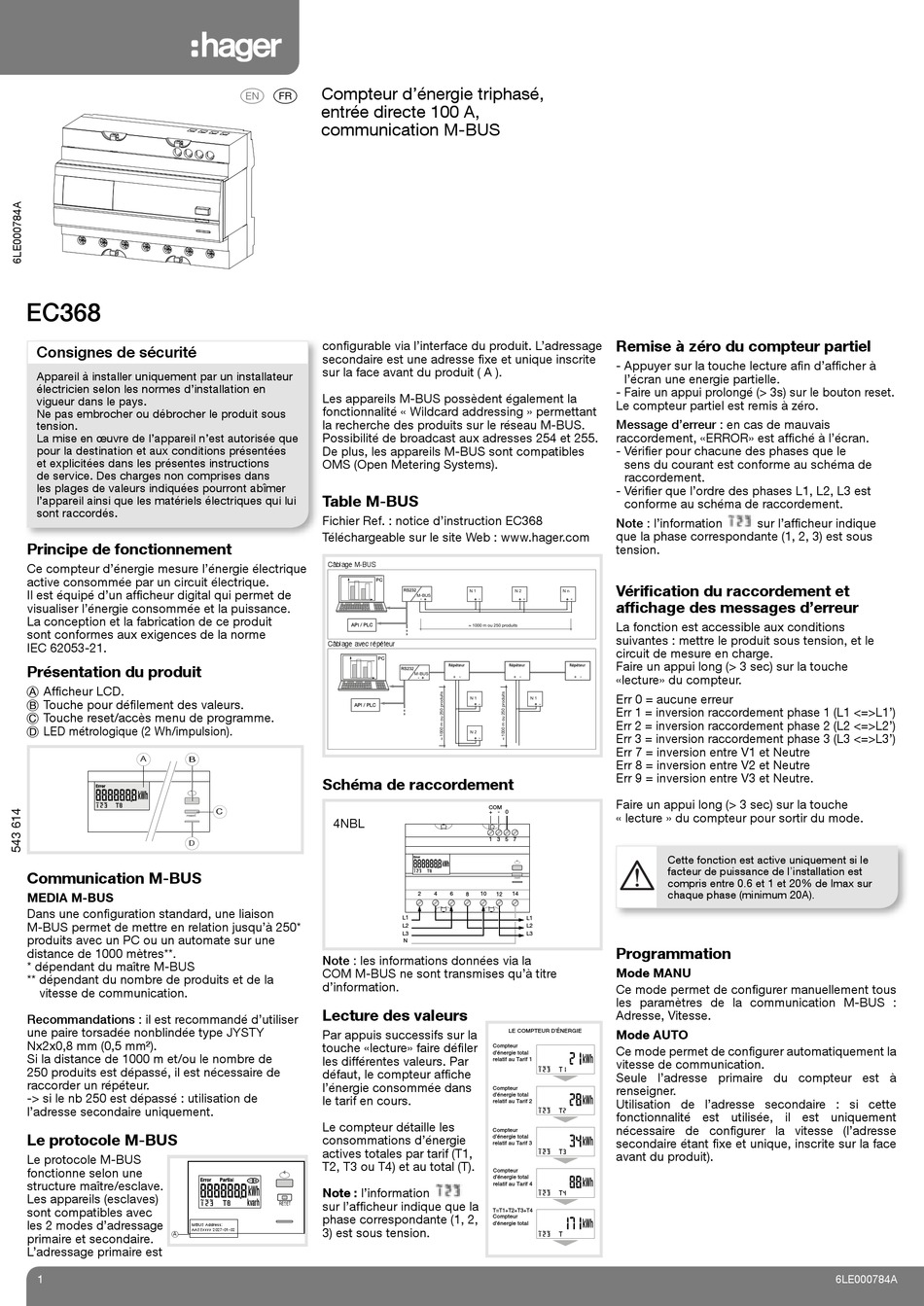

Consignes de sécurité
Appareil à installer uniquement par un installateur
électricien selon les normes d'installation en
vigueur dans le pays.
Ne pas embrocher ou débrocher le produit sous
tension.
La mise en œuvre de l'appareil n'est autorisée que
pour la destination et aux conditions présentées
et explicitées dans les présentes instructions
de service. Des charges non comprises dans
les plages de valeurs indiquées pourront abîmer
l'appareil ainsi que les matériels électriques qui lui
sont raccordés.
Principe de fonctionnement
Ce compteur d'énergie mesure l'énergie électrique
active consommée par un circuit électrique.
Il est équipé d'un afficheur digital qui permet de
visualiser l'énergie consommée et la puissance.
La conception et la fabrication de ce produit
sont conformes aux exigences de la norme
IEC 62053-21.

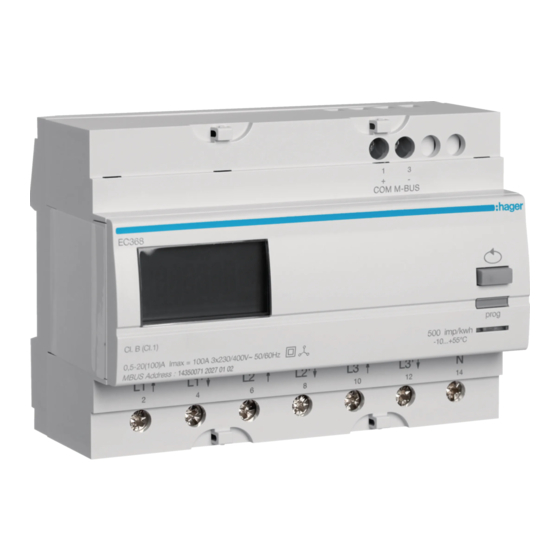

Présentation du produit
A Afficheur LCD.
B Touche pour défilement des valeurs.
C Touche reset/accès menu de programme.
D LED métrologique (2 Wh/impulsion).
A B
reset
D
Communication M-BUS
MEDIA M-BUS
Dans une configuration standard, une liaison
M-BUS permet de mettre en relation jusqu'à 250*
produits avec un PC ou un automate sur une
distance de 1000 mètres**.
* dépendant du maître M-BUS
** dépendant du nombre de produits et de la
vitesse de communication.
Recommandations : il est recommandé d'utiliser
une paire torsadée nonblindée type JYSTY
Nx2x0,8 mm (0,5 mm²).
Si la distance de 1000 m et/ou le nombre de
250 produits est dépassé, il est nécessaire de
raccorder un répéteur.
-> si le nb 250 est dépassé : utilisation de
l'adresse secondaire uniquement.
Le protocole M-BUS
Le protocole M-BUS
fonctionne selon une
structure maître/esclave.
Les appareils (esclaves)
sont compatibles avec
les 2 modes d'adressage
MBUS Address:
AASSxxxx 2027-01-02
primaire et secondaire. A
L'adressage primaire est
1
Compteur d'énergie triphasé,
z a
entrée directe 100 A,
communication M-BUS
configurable via l'interface du produit. L'adressage
secondaire est une adresse fixe et unique inscrite
sur la face avant du produit ( A ).
Les appareils M-BUS possèdent également la
fonctionnalité « Wildcard addressing » permettant
la recherche des produits sur le réseau M-BUS.
Possibilité de broadcast aux adresses 254 et 255.
De plus, les appareils M-BUS sont compatibles
OMS (Open Metering Systems).
Table M-BUS
Fichier Ref. : notice d'instruction EC368
Téléchargeable sur le site Web : www.hager.com
Câblage M-BUS
Câblage avec répéteur
Schéma de raccordement
C
4NBL
Note : les informations données via la
COM M-BUS ne sont transmises qu'à titre
d'information.
Lecture des valeurs
Par appuis successifs sur la
touche «lecture» faire défiler
les différentes valeurs. Par
défaut, le compteur affiche
l'énergie consommée dans
le tarif en cours.
Le compteur détaille les
consommations d'énergie
actives totales par tarif (T1,
T2, T3 ou T4) et au total (T).
Note : l'information
sur l'afficheur indique que la
RESET
phase correspondante (1, 2,
3) est sous tension.
N 1 N 2 N n
M-BUS
≈ 1000 m ou 250 produits
M-BUS
N 1 N 1
N 2
MODBUS
COM
+ - 0
1 3 5 7
reset
2 4 6 8 10 12 1 4 2
L1 L1
L1
L2 L2
N
L3
L3
N
1
FR
LE COMPTEUR D'ÉNERGIE
Compteur
d'énergie total
relatif au Tarif 1
Compteur
d'énergie total
relatif au Tarif 2
Compteur
d'énergie total
relatif au Tarif 3
Compteur
d'énergie total
relatif au Tarif 4
T=T1+T2+T3+T4
Compteur
d'énergie total
Remise à zéro du compteur partiel
- Appuyer sur la touche lecture afin d'afficher à
l'écran une energie partielle.
- Faire un appui prolongé (> 3s) sur le bouton reset.
Le compteur partiel est remis à zéro.
Message d'erreur : en cas de mauvais
raccordement, «ERROR» est affiché à l'écran.
- Vérifier pour chacune des phases que le
sens du courant est conforme au schéma de
raccordement.
- Vérifier que l'ordre des phases L1, L2, L3 est
conforme au schéma de raccordement.
Note : l'information sur l'afficheur indique
que la phase correspondante (1, 2, 3) est sous
tension.
Vérification du raccordement et
affichage des messages d'erreur
La fonction est accessible aux conditions
suivantes : mettre le produit sous tension, et le
circuit de mesure en charge.
Faire un appui long (> 3 sec) sur la touche
«lecture» du compteur.
Err 0 = aucune erreur
Err 1 = inversion raccordement phase 1 (L1 <=>L1')
Err 2 = inversion raccordement phase 2 (L2 <=>L2')
Err 3 = inversion raccordement phase 3 (L3 <=>L3')
Err 7 = inversion entre V1 et Neutre
Err 8 = inversion entre V2 et Neutre
Err 9 = inversion entre V3 et Neutre.
Faire un appui long (> 3 sec) sur la touche
COM
+ - 0
« lecture » du compteur pour sortir du mode.
1 3 5 7
Cette fonction est active uniquement si le
facteur de puissance de l'installation est
compris entre 0.6 et 1 et 20% de Imax sur reset
chaque phase (minimum 20A).
4 6 8 10 12 1 4
L1
Programmation
Mode MANU
Ce mode permet de configurer manuellement tous
les paramètres de la communication M-BUS :
Adresse, Vitesse.
Mode AUTO
Ce mode permet de configurer automatiquement la
vitesse de communication.
Seule l'adresse primaire du compteur est à
renseigner.
Utilisation de l'adresse secondaire : si cette
fonctionnalité est utilisée, il est uniquement
nécessaire de configurer la vitesse (l'adresse
secondaire étant fixe et unique, inscrite sur la face
avant du produit).
