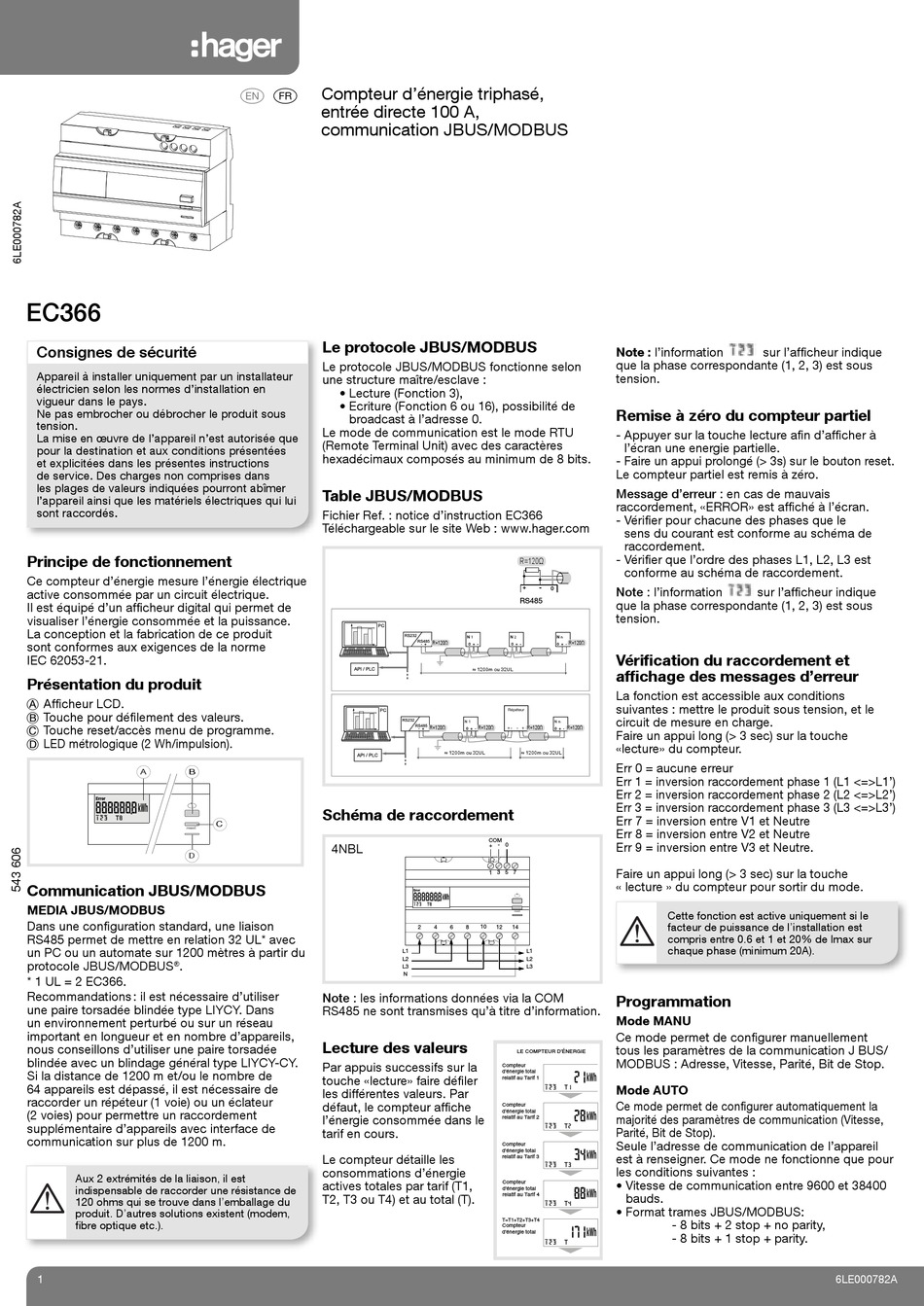

EC366
Consignes de sécurité
Appareil à installer uniquement par un installateur
électricien selon les normes d'installation en
vigueur dans le pays.
Ne pas embrocher ou débrocher le produit sous
tension.
La mise en œuvre de l'appareil n'est autorisée que
pour la destination et aux conditions présentées
et explicitées dans les présentes instructions
de service. Des charges non comprises dans
les plages de valeurs indiquées pourront abîmer
l'appareil ainsi que les matériels électriques qui lui
sont raccordés.
Principe de fonctionnement
Ce compteur d'énergie mesure l'énergie électrique
active consommée par un circuit électrique.
Il est équipé d'un afficheur digital qui permet de
visualiser l'énergie consommée et la puissance.
La conception et la fabrication de ce produit
sont conformes aux exigences de la norme
IEC 62053-21.

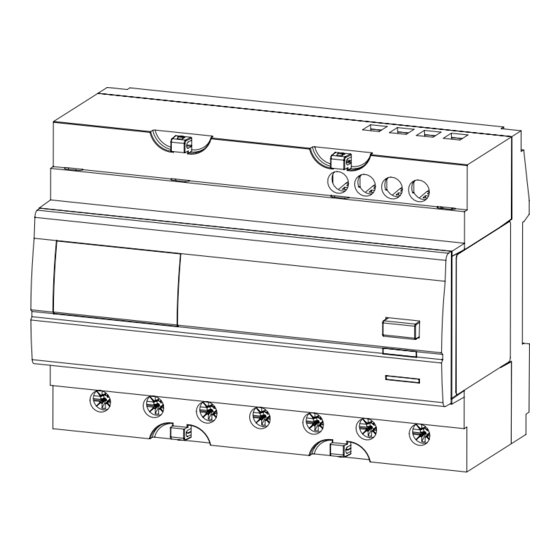

Présentation du produit
A Afficheur LCD.
B Touche pour défilement des valeurs.
C Touche reset/accès menu de programme.
D LED métrologique (2 Wh/impulsion).
A
B
reset
D
Communication JBUS/MODBUS
MEDIA JBUS/MODBUS
Dans une configuration standard, une liaison
RS485 permet de mettre en relation 32 UL* avec
un PC ou un automate sur 1200 mètres à partir du
protocole JBUS/MODBUS .
®
* 1 UL = 2 EC366.
Recommandations : il est nécessaire d'utiliser
une paire torsadée blindée type LIYCY. Dans
un environnement perturbé ou sur un réseau
important en longueur et en nombre d'appareils,
nous conseillons d'utiliser une paire torsadée
blindée avec un blindage général type LIYCY-CY.
Si la distance de 1200 m et/ou le nombre de
64 appareils est dépassé, il est nécessaire de
raccorder un répéteur (1 voie) ou un éclateur
(2 voies) pour permettre un raccordement
supplémentaire d'appareils avec interface de
communication sur plus de 1200 m.
Aux 2 extrémités de la liaison, il est
indispensable de raccorder une résistance de
120 ohms qui se trouve dans l'emballage du
produit. D'autres solutions existent (modem,
fibre optique etc.).
1
Compteur d'énergie triphasé,
z a
entrée directe 100 A,
communication JBUS/MODBUS
Le protocole JBUS/MODBUS
Le protocole JBUS/MODBUS fonctionne selon
une structure maître/esclave :
• Lecture (Fonction 3),
• E criture (Fonction 6 ou 16), possibilité de
broadcast à l'adresse 0.
Le mode de communication est le mode RTU
(Remote Terminal Unit) avec des caractères
hexadécimaux composés au minimum de 8 bits.
Table JBUS/MODBUS
Fichier Ref. : notice d'instruction EC366
Téléchargeable sur le site Web : www.hager.com
Schéma de raccordement
C
4NBL
Note : les informations données via la COM
RS485 ne sont transmises qu'à titre d'information.
Lecture des valeurs
Par appuis successifs sur la
touche «lecture» faire défiler
les différentes valeurs. Par
défaut, le compteur affiche
l'énergie consommée dans le
tarif en cours.
Le compteur détaille les
consommations d'énergie
actives totales par tarif (T1,
T2, T3 ou T4) et au total (T).
R=120Ω
RS485
R=120Ω R=120Ω
≈ 1200m ou 32UL
Répéteur
R=120Ω R=120Ω R=120Ω R=120Ω
≈ 1200m ou 32UL ≈ 1200m ou 32UL
MODBUS
COM
+ - 0
1 3 5 7
reset
2 4 6 8 10 12 1 4 2
L1 L1 L1
L2 L2
N
L3 L3
N
1
FR
LE COMPTEUR D'ÉNERGIE
Compteur
d'énergie total
relatif au Tarif 1
Compteur
d'énergie total
relatif au Tarif 2
Compteur
d'énergie total
relatif au Tarif 3
Compteur
d'énergie total
relatif au Tarif 4
T=T1+T2+T3+T4
Compteur
d'énergie total
Note : l'information sur l'afficheur indique
que la phase correspondante (1, 2, 3) est sous
tension.
Remise à zéro du compteur partiel
- A ppuyer sur la touche lecture afin d'afficher à
l'écran une energie partielle.
- Faire un appui prolongé (> 3s) sur le bouton reset.
Le compteur partiel est remis à zéro.
Message d'erreur : en cas de mauvais
raccordement, «ERROR» est affiché à l'écran.
- V érifier pour chacune des phases que le
sens du courant est conforme au schéma de
raccordement.
- V érifier que l'ordre des phases L1, L2, L3 est
conforme au schéma de raccordement.
Note : l'information sur l'afficheur indique
que la phase correspondante (1, 2, 3) est sous
tension.
Vérification du raccordement et
affichage des messages d'erreur
La fonction est accessible aux conditions
suivantes : mettre le produit sous tension, et le
circuit de mesure en charge.
Faire un appui long (> 3 sec) sur la touche
«lecture» du compteur.
Err 0 = aucune erreur
Err 1 = inversion raccordement phase 1 (L1 <=>L1')
Err 2 = inversion raccordement phase 2 (L2 <=>L2')
Err 3 = inversion raccordement phase 3 (L3 <=>L3')
Err 7 = inversion entre V1 et Neutre
Err 8 = inversion entre V2 et Neutre
COM
Err 9 = inversion entre V3 et Neutre.
+ - 0
Faire un appui long (> 3 sec) sur la touche
1 3 5 7
« lecture » du compteur pour sortir du mode.
Cette fonction est active uniquement si le reset
facteur de puissance de l'installation est
4 6 8 10 12 1 4
compris entre 0.6 et 1 et 20% de Imax sur
chaque phase (minimum 20A).
L1
Programmation
Mode MANU
Ce mode permet de configurer manuellement
tous les paramètres de la communication J BUS/
MODBUS : Adresse, Vitesse, Parité, Bit de Stop.
Mode AUTO
Ce mode permet de configurer automatiquement la
majorité des paramètres de communication (Vitesse,
Parité, Bit de Stop).
Seule l'adresse de communication de l'appareil
est à renseigner. Ce mode ne fonctionne que pour
les conditions suivantes :
• V itesse de communication entre 9600 et 38400
bauds.
• Format trames JBUS/MODBUS:
- 8 bits + 2 stop + no parity,
- 8 bits + 1 stop + parity.
