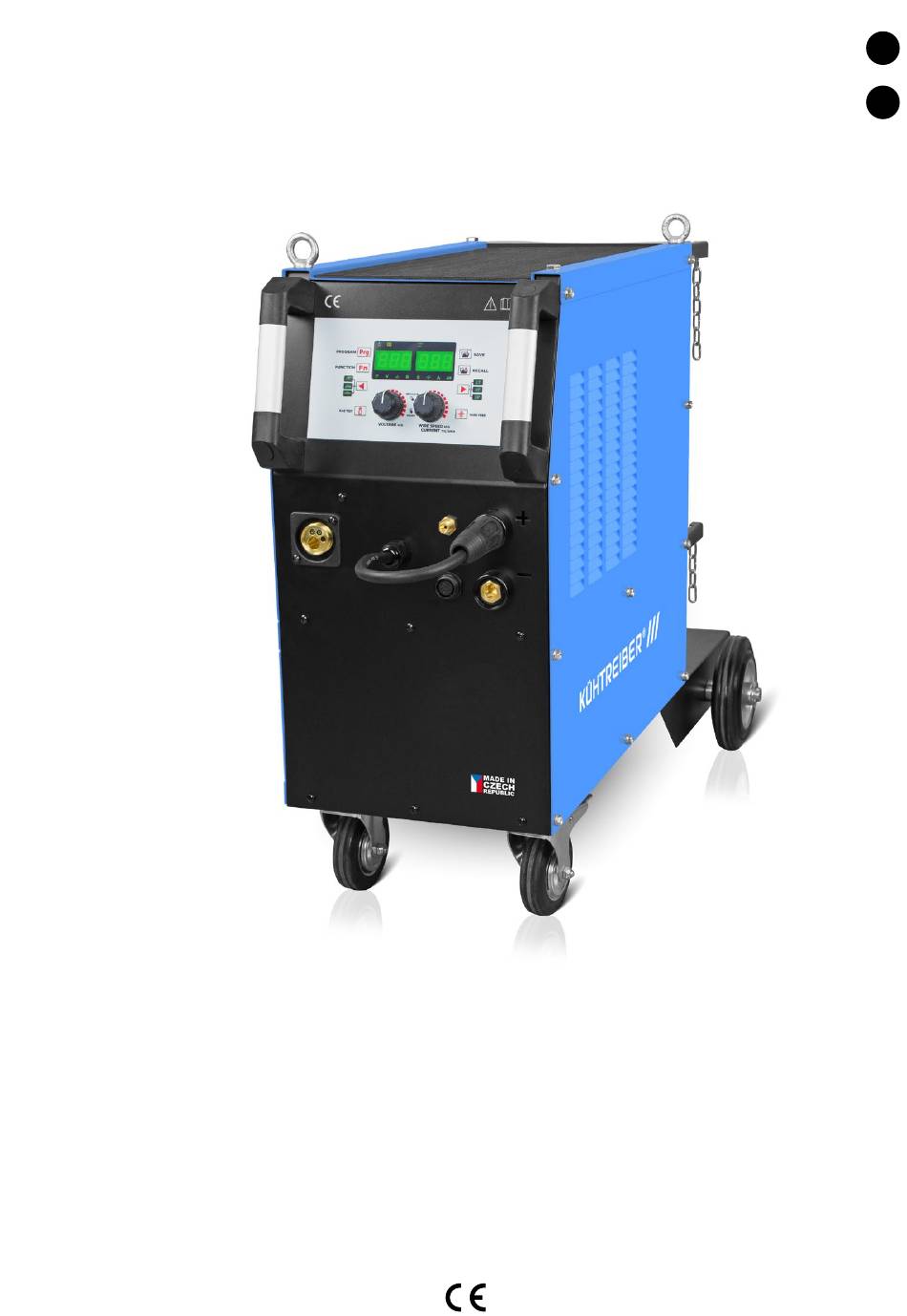

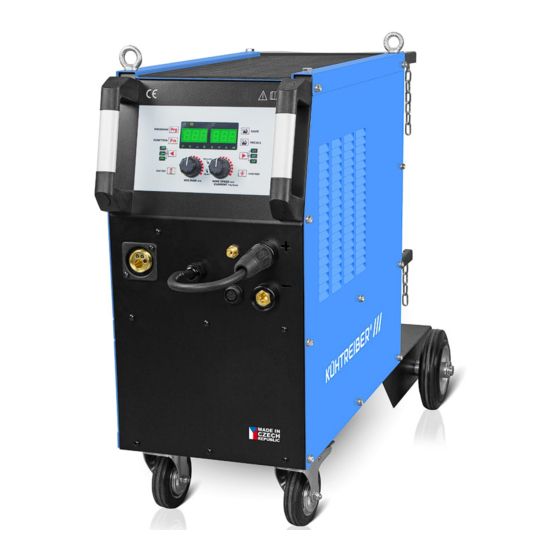

- Page 1 Návod k obsluze / svařovací stroj INstructIoN for use / weldINg machINe KITin 2200/3000/3500/4100 Multi MIG SYNERGIC...
- Page 2 ČESKY Popis kitin 2200-4100 multi miG synergic jsou profesionální svařovací invertory určené pro metody miG/maG, mma (obalená elektroda) a tiG s dotykovým startem (svařování v ochranné atmosféře netavící se elektrodou). Jedná se ObSah o zdroj svařovacího proudu se strmou a plochou charakteristikou zkonstru- Úvodní...
- Page 3 Popis hlavních částí stroje připojení hořáku miG/maG přípojka zemnícího kabelu tiG / kabelu mma (+) / miG polarita (+) kabel pro volbu polarity miG/maG konektor - dálkové ovládání přípojka ochranného plynu tiG hořáku přípojka svařovacího hořáku tiG / kabelu mma (-) / miG polarita (-) přívod ochranného plynu hlavní...
- Page 4 2-takt/4-takt dálkové ovládání up/doWN Generátor job mode až 20 pozic test plynu zavádění drátu Bodování MIG/MAG režim Synergic předfuk plynu [ s ] 0 - 2 dofuk plynu [ s ] 0 - 5 soft start [ s ] 0 - 5 dohoření...
- Page 5 Popis ovládacího panelu výběr programu Šířka materiálu tlačítko pro vyvolání funkcí N-kodér ii metoda miG/maG svařovací proud metoda tiG liFt kontrolka aktivace JoB mode metoda mma tlačítko zavádění drátu tlačítko test plynu Funkce BodováNí signalizace nastavení parametrů Funkce 4t signalizace nastavení napětí Funkce 2t N-kodér i JoB mode –...
- Page 6 Nastavení svařovacích parametrů - Nastavení funkce aRC FORCE (stabilita oblouku) Funkce navyšuje energii dodávanou do zkracujícího se oblouku při metodě mma, čímž zrychluje odtavování elektrody a zabraňuje tak jejímu přilepení. Nastavení metody svařování Funkce je aktivována, pokud napětí na oblouku klesne pod cca 17 v. Na- výběr a potvrzení...
- Page 7 Manual - uživatel musí nastavit svařovací parametry manuálně. Jedná se potvrzení nastavení. o standardní proces pracující, v závislosti na nastavených parametrech, ve zkratovém/kapalném oblouku. tlačítko funkce Synergic - Jedná se o přednastavený řízený proces. uživatel může dělat ko- rekce svařovacího procesu. ovládací tlačítko N-kodér i N-kodér ii TIG DC LIFT - Nastavení...
- Page 8 MIG/MaG - Nastavení svařovacího výkonu sYN parametry - KITin 3000 Proces Synergic - umožňuje nastavení pomocí svařovacího proudu / tloušťky program Ø drátu materiál drátu ochranný plyn materiálu. změna hodnoty se provádí otáčením n-kodéru ii. aktivace se pro- manual (Non-synergic) vádí...
- Page 9 Funkce ovlivňuje charakteristiku hoření oblouku. Funkce je aktivní pouze v režimu maNual a sYNerGic. postupným stisknutím n-kodéru i přepněte do pozice této funkce. otáčením n-kodéru i ve směru hodinových ručiček dochází ke změkčení oblouku, omezení rozstřiku kovu a zvyšuje se délka oblouku.
- Page 10 MIG/MaG - Nastavení funkce 2-TaKT MIG/MaG - Nastavení délky bodu Funkce udává způsob aktivace svařovacího procesu. při použití tohoto režimu pomocí tlačítka FuNkce a postupným otáčením n-kodéru i se dostane k na- je nutné v průběhu svařování mít stisknuté ovládací tlačítko hořáku, které zasí- stavení...
- Page 11 Svařování metodou TIG obrázek 3 obrázek 4 svařovací invertory umožňují svařovat metodou tiG s dotykovým startem. metoda tiG je velmi efektivní především pro svařování nerezových ocelí. Pře- pněte stroj do režimu TIG. 1. připojte svařovací příslušenství. svařovací hořák na pól (-), zemnící kabel na pól (+), připojte ochranný...
- Page 12 Základní pravidla při svařování metodou TIG: Příprava základního materiálu: 1. čistota. oblast svaru při svařování musí být zbavena mastnoty, oleje a v tabulce 7 jsou uvedeny hodnoty pro přípravu materiálu. rozměry určete ostatních nečistot. také je nutno dbát na čistotu přídavného materiálu a dle obrázku 7.
- Page 13 Chybová hlášení Chyba Kód chyby Popis přehřátí čidla 1 přehřátí čidla 2 teplotní čidlo přehřátí čidla 3 přehřátí čidla 4 přehřátí stroje chyba fáze chyba kapalinového chlazení chyba ochranného plynu svařovací stroj podpětí v síti přepětí v síti proudové přepětí přetížení...
- Page 14 Doporučené použití svařovacího drátu doporučený průměr drátu tloušťka materiálu (mm) 10,0 14,0 18,0 22,0 Programy SYNERGIC program materiál ø drátu plyn ocel 82 % ar + 18 % co ocel 82% ar + 18 % co ocel 82% ar + 18 % co...
- Page 15 ................30 designed for use of wire with diameter 0.6/0.8/0.9/1.0/1.2 mm. the machi- ne is equipped with synergic program for steel, aluminum, stainless and cusi productioN plate ................31 materials, which provides simple and intuitive control. the user sets the wire electrical scheme ................
- Page 16 Description of main parts of machine miG/maG torch connection tiG grounding cable connection / mma cable (+) / miG polarity (+) miG/maG polarity selection cable connector for remote control protective gas connection - tiG torch tiG welding torch connection / mma cable (-) / miG polarity (-) protective gas supply main switch power cable...
- Page 17 2-stroke/4-stroke remote control up/doWN Generator job mode up to 20 positions Gas test Wire feeding spoting MIG/MAG Synergic mode pre Gas [ s ] 0 - 2 post Gas [ s ] 0 - 5 soft start [ s ]...
- Page 18 Description of the control panel program selection material thickness Function call button N-coder ii miG/maG method Welding current tiG liFt method JoB mode activation mma method Wire feed button Gas test button Function spoting signalisation of parameters setting 4-stroke Welding voltage 2-stroke N-coder i JoB mode –...
- Page 19 Setting of welding parameters - Setting the aRC FORCE function the function increases the energy supplied to the shortening arc by the mma method, thereby accelerating the electrode melting and preventing it from Setting the welding method sticking. the function is activated when the arc voltage drops below approx. the selection and confirmation of the welding method is carried out using the 17 v.
- Page 20 Manual - the user must set the welding parameters manually. this is a stan- the setting. dard process, depending on the set parameters, in a short / liquid arc. Synergic - this is a preset controlled process. the user can make corrections FuNctioN button to the welding process.
- Page 21 MIG/MaG - adjustment of welding power sYN parameter - KITin 3000 Process Synergic - allows adjustment by welding current / material thickness program Wire size Wire type shielding Gas / wire feed speed. the value is changed using the n-coder ii. activation is per- manual (Non-synergic) formed by pressing gradually the control n-coder.
- Page 22 FuNctioN button active in maNual and sYNerGic modes. press the n-coder i in turn to switch to this function. turning the n-coder i clockwise will soften the arc, reduce metal spatter, and increase arc length. turning the control n-coder i counterclockwise causes hardening of the arc, increased metal spatter and decreases the arc length.
- Page 23 MIG/MaG - Setting the 2-STROKE function MIG/MaG - Setting the SPOT length the function indicates how the welding process is activated. When using this press the FuNctioN button and rotate the n-coder i sequentially to set the mode, it is necessary to hold down the torch button during welding, which spot length.
- Page 24 Welding in method TIG picture 3 picture 4 Welding inverters allow tiG welding with touch-triggering. the tiG method is very effective for welding stainless steel. Switch the machine to TIG mode. 1. connect the welding accessories. Welding torch on the pole (-), grounding cable on the pole (+), connect the protective gas.
- Page 25 Basic rules during welding by TIG method: Preparation of basic material: 1. purity - grease, oil and other impurities must be removed from the weld table 7 lists the material preparation values. specify the dimensions as during welding. it is also necessary to mind purity of additional material shown in pic.
- Page 26 Error messages Error Error code Description sensor overheating 1 sensor overheating 2 temperature sensor sensor overheating 3 sensor overheating 4 machine overheating phase error Water cooling error protective gas error Welding machine undervoltage in the network overvoltage in the network current overvoltage Wire feeder overload control panel button error...
- Page 27 Recommended use of welding wire material thickness (mm) recommended diameter of wire (mm) 10.0 14.0 18.0 22.0 SYNERGIC programs program material ø wire steel 82 % ar + 18 % co steel 82% ar + 18 % co steel 82% ar + 18 % co...
- Page 28 Svařovací parametry / Welding parameters Referenční hodnoty pro svařování - tupý svar, CO , nízkouhlíková ocel, plný svařovací drát Process reference for CO butt welding of low carbon steel with solid welding wire tloušťka meteriálu kořen svaru (G) průměr drátu svařovací...
- Page 29 Referenční hodnoty pro pulsní MAG svařování nízkouhlíkových a nerezových ocelí Low carbon steel, stainless steel pulse MAG welding process reference vzdálenost hubice tloušťka meteriálu průměr drátu svařovací proud svařovací napětí rychlost svařování od materiálu průtok plynu svařovací pozice Material thickness Wire diameter Welding current Welding voltage...
- Page 30 Seznam náhradních dílů / Spare parts list Popis Description pcB hlavní pcB main motor posuvu Feed motor pcB ovládání pcB control pcB řídící pcB control pcB výkonová pcB power plynový ventil Gas ventil ventilátor hlavní vypínač main switch 30 |...
- Page 31 Výrobní štítek / Production plate Popis Description Napájecí napětí supply voltage svařovací metoda Welding method svařovací stroj Welding machine typ stroje machine type Jméno a adresa výrobce Name and address of manufacturer výrobní číslo serial number Normy standards proud při zatížení load current Napětí...
- Page 32 Elektrotechnické schéma / Electrical scheme 32 |...
- Page 33 Poznámky / Note: | 33...
- Page 34 Osvědčení o jakosti a kompletnosti výrobku / Testing certificate ⃝ 2200 Multi MIG Synergic ⃝ 3000 Multi MIG Synergic Název a typ výrobku type ⃝ 3500 Multi MIG Synergic ⃝ 4100 Multi MIG Synergic výrobní číslo stroje serial number výrobce producer razítko otk...
- Page 35 | 35...
- Page 36 výrobce si vyhrazuje právo na změnu. the producer reserves the right to modification. 09/2022 36 |...
