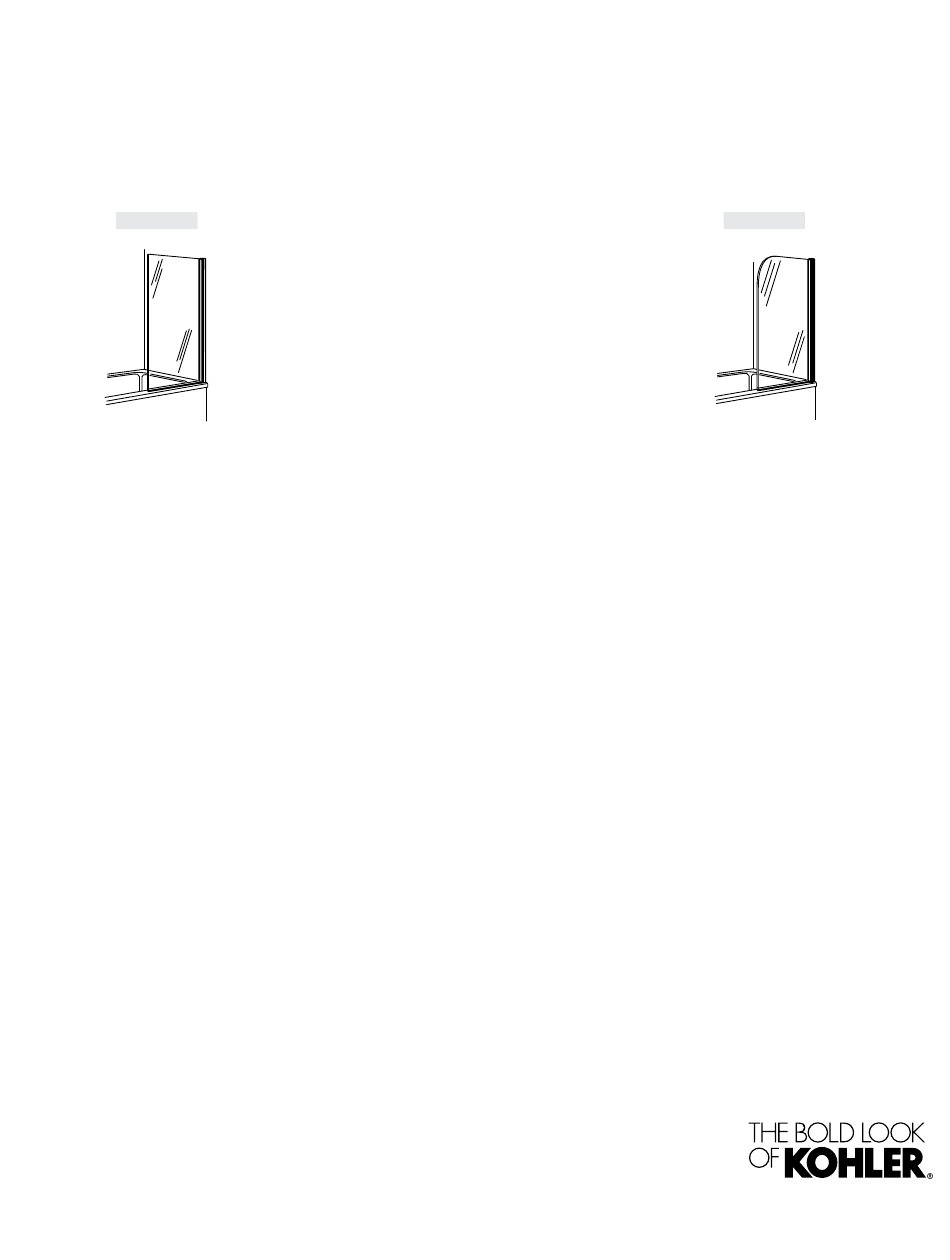

- Page 1 Installation and Care Guide Bath Screen K-707105 K-707205 M product numbers are for Mexico (i.e. K-12345M) Los números de productos seguidos de M corresponden a México (Ej. K-12345M) Français, page “Français-1” Español, página “Español-1” 1284425-2-B...
-
Page 2: Tools And Materials
3/8″ (10 mm) out of plumb. The bath or shower base should be installed/prepared, including finished wall materials, before continuing. Before starting the installation, lay out and identify all of the parts. Inspect for damage. 1284425-2-B Kohler Co. - Page 3 Insert an anchor in each hole. Make sure the anchors are flush with the finished wall. Secure the wall jamb in place using three provided #8 x 1-1/2″ screws. Apply silicone sealant to the bottom inside of the wall jamb. Kohler Co. 1284425-2-B...
- Page 4 Verify the seal is compressed as shown. Drill the bottom two 3 mm holes through the wall jamb channel and into the screen frame. Secure the bottom of the bath screen frame to the wall jamb using the supplied screws. 1284425-2-B Kohler Co.
- Page 5 While supporting the panel, drill the top two 3 mm holes through the wall jamb channel and into the screen frame. Secure the top of the bath screen frame to the wall jamb using the remaining screws. Kohler Co. 1284425-2-B...
- Page 6 Cover Clip 4. Install the Covers and Caps Install cover clips over each screw. Install a cap on each screw. Remove the rod from inside the seal. 1284425-2-B Kohler Co.
-
Page 7: Complete The Installation
Install the cover to the top of the wall jamb. Care and Cleaning For best results, keep the following in mind when caring for your KOHLER product: • Always test your cleaning solution on an inconspicuous area before applying to the entire surface. -
Page 8: Warranty
Kohler Co. will, at its election, repair, replace or make appropriate adjustment where Kohler Co. inspection discloses any such defects occurring in normal usage within one (1) year after installation. Kohler Co. is not responsible for removal or installation costs. Use of in-tank toilet cleaners will void the warranty. -
Page 9: Outils Et Matériel
La porte risque de ne pas fonctionner correctement si le faux aplomb du mur est supérieur à 3/8″ (10 mm). La baignoire ou la base de la douche doivent être installées/préparées, y compris le matériel du mur fini avant de continuer. Kohler Co. Français-1 1284425-2-B... - Page 10 Avant de commencer (cont.) Avant de commencer l’installation, étaler et identifier toutes les pièces. Vérifier qu’elles sont en bon état. 1284425-2-B Français-2 Kohler Co.
- Page 11 Insérer une cheville d’ancrage dans chaque trou. S’assurer que les chevilles d’ancrage sont à ras du mur fini. Fixer le montant de mur en place en utilisant les trois vis #8-18 x -1-1/2″ fournies. Appliquer du mastic à la silicone sur le dessous à l’intérieur du montant de mur. Kohler Co. Français-3 1284425-2-B...
- Page 12 Percer les deux trous de 3 mm du bas dans le canal du montant de mur et dans le cadre de l’écran. Fixer le bas du cadre de l’écran de la baignoire en place sur le montant de mur en utilisant les vis fournies. 1284425-2-B Français-4 Kohler Co.
- Page 13 Tout en soutenant le panneau, percer les deux trous de 3 mm du haut dans le canal du montant de mur et dans le cadre de l’écran. Fixer le haut du cadre de l’écran de la baignoire en place sur le montant de mur en utilisant les vis restantes. Kohler Co. Français-5 1284425-2-B...
- Page 14 Clip de couverture Capuchon 4. Installer les couvercles et les capuchons Installer les clips de couverture sur chaque vis. Installer un capuchon sur chaque vis. Retirer la tige de l’intérieur du joint d’étanchéité. 1284425-2-B Français-6 Kohler Co.
-
Page 15: Terminer L'installation
Entretien et nettoyage Pour obtenir les meilleurs résultats possibles, prendre ce qui suit en considération lors de l’entretien de votre produit KOHLER: • Toujours tester la solution de nettoyage sur une surface non visible avant de l’appliquer sur l’ensemble de la surface. -
Page 16: Garantie
à partir de la date de l’installation. Si un vice est découvert au cours d’une utilisation normale, Kohler Co. choisira, à sa discrétion, la réparation, le remplacement ou la rectification appropriée après inspection desdits vices par Kohler Co. pendant un (1) an à... -
Page 17: Herramientas Y Materiales
Antes de continuar, la bañera o la base de la ducha deben ser instaladas/preparadas, incluidos los materiales de pared acabada. Antes de iniciar la instalación, separe e identifique todas las piezas. Revise que no estén dañadas. Kohler Co. Español-1 1284425-2-B... - Page 18 Introduzca un anclaje en cada orificio. Asegúrese de que los anclajes queden al ras con la pared acabada. Fije la jamba mural en su lugar con los tres tornillos #8 x 1-1/2″. Aplique sellador de silicona al lado inferior, dentro de la jamba mural. 1284425-2-B Español-2 Kohler Co.
- Page 19 Taladre los dos orificios inferiores de 3 mm a través del canal de la jamba mural y dentro del marco de la pantalla. Fije la parte inferior del marco de la pantalla de la bañera a la jamba mural por medio de los tornillos que se incluyen. Kohler Co. Español-3 1284425-2-B...
- Page 20 Mientras soporta el panel, taladre los dos orificios superiores de 3 mm a través del canal de la jamba mural y dentro del marco de la pantalla. Fije la parte inferior del marco de la pantalla de la bañera a la jamba mural por medio de los tornillos restantes. 1284425-2-B Español-4 Kohler Co.
- Page 21 Clip de cubierta Tapa 4. Instale las cubiertas y tapas Instale clips de cubierta sobre cada tornillo. Instale una tapa en cada tornillo. Retire la varilla del interior del sello. Kohler Co. Español-5 1284425-2-B...
-
Page 22: Cuidado Y Limpieza
Instale la cubierta en la parte superior de la jamba mural. Cuidado y limpieza Para obtener los mejores resultados, tenga presente lo siguiente al limpiar su producto KOHLER: • Siempre pruebe la solución de limpieza en un área oculta antes de aplicarla a toda la superficie. - Page 23 Kohler Co. determine que dichos defectos hayan ocurrido durante el uso normal en el transcurso de un (1) año a partir de la fecha de instalación. Kohler Co. no se hace responsable de costos de desinstalación o de instalación. El uso de limpiadores de inodoro que se colocan dentro del tanque anula la garantía.
- Page 24 USA/Canada: 1-800-4KOHLER México: 001-800-456-4537 kohler.com ©2016 Kohler Co. 1284425-2-B...
