ZIPPER MASCHINEN ZI-GRM400 User Manual

Hide thumbs Also See for ZI-GRM400:
Table of Contents
  • Table of Contents
  • Inhalt / Index
  • Sicherheitszeichen / Safety Signs
  • Technik | Technics | Tehnologija
  • Komponenten | Components | Komponente
  • Technische Daten | Technical Data | Technički Podaci
  • Vorwort (De)
  • Sicherheit
  • Bestimmungsmäßige Verwendung
  • Sicherheitshinweise
  • Restrisiken
  • Montage ZI-GRM400
  • Montage ZI-GRM1100
  • Betriebshinweise
  • Bedienung
  • Wartung
  • Instandhaltung und Wartungsplan
  • Reinigung
  • Entsorgung
  • Preface (En)
  • Safety
  • Intended Use
  • Assembly
  • Security Instructions
  • Remaining Risk Factors
  • Operation
  • Assembly ZI-GRM400
  • Assembly ZI-GRM1100
  • Operation Instructions
  • Maintenance
  • Operation
  • Trouble Shooting
  • Maintenance Plan
  • Cleaning
  • Disposal
  • Predgovor (Hr)
  • Sigurnost
  • Namjenska Uporaba
  • Upute O Sigurnosti
  • Ostale Opasnosti
  • Montaža ZI-GRM400
  • Sastavljanje ZI-GRM1100
  • Rad
  • Upute O Radu
  • Rukovanje
  • Servisiranje I Plan Održavanja
  • ČIšćenje
  • Zbrinjavanje
  • Schaltplan / Wiring Diagram / Spojna Shema
  • Ersatzteile / Spare Parts / Rezervni Dijelovi
  • Ersatzteilbestellung / Spare Parts Order / Naručivanje Rezervnih Dijelova
  • Explosionszeichnung / Exploded View / Rastavljeni Nacrt GRM400
  • Explosionszeichnung / Exploded View / Rastavljeni Nacrt GRM1100
  • Eu-Konformitätserklärung / Ce-Declaration of Conformity
  • Eu Potvrda O Sukladnosti
  • Gewährleistung (De)
  • Warranty Guidelines (En)
  • Jamstvo (Hr)
  • Produktbeobachtung / Product Monitoring / Opažanja O

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Originalfassung
DE
BETRIEBSANLEITUNG
Übersetzung / Translation / Prijevod
EN
USER MANUAL
HR
UPUTA ZA UPORABU
ZI-GRM400
EAN 91420039233796
Edition: 22.08.2018 – Revision - 00 – PLC - DE/EN/HR
GEFLÜGELRUPFMASCHINE
CHICKEN PLUCKER
STROJ ZA ČIŠĆENJE PERJA S PERADI
ZI-GRM1100
EAN 9120039232713

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ZI-GRM400 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ZIPPER MASCHINEN ZI-GRM400

Summary of Contents for ZIPPER MASCHINEN ZI-GRM400

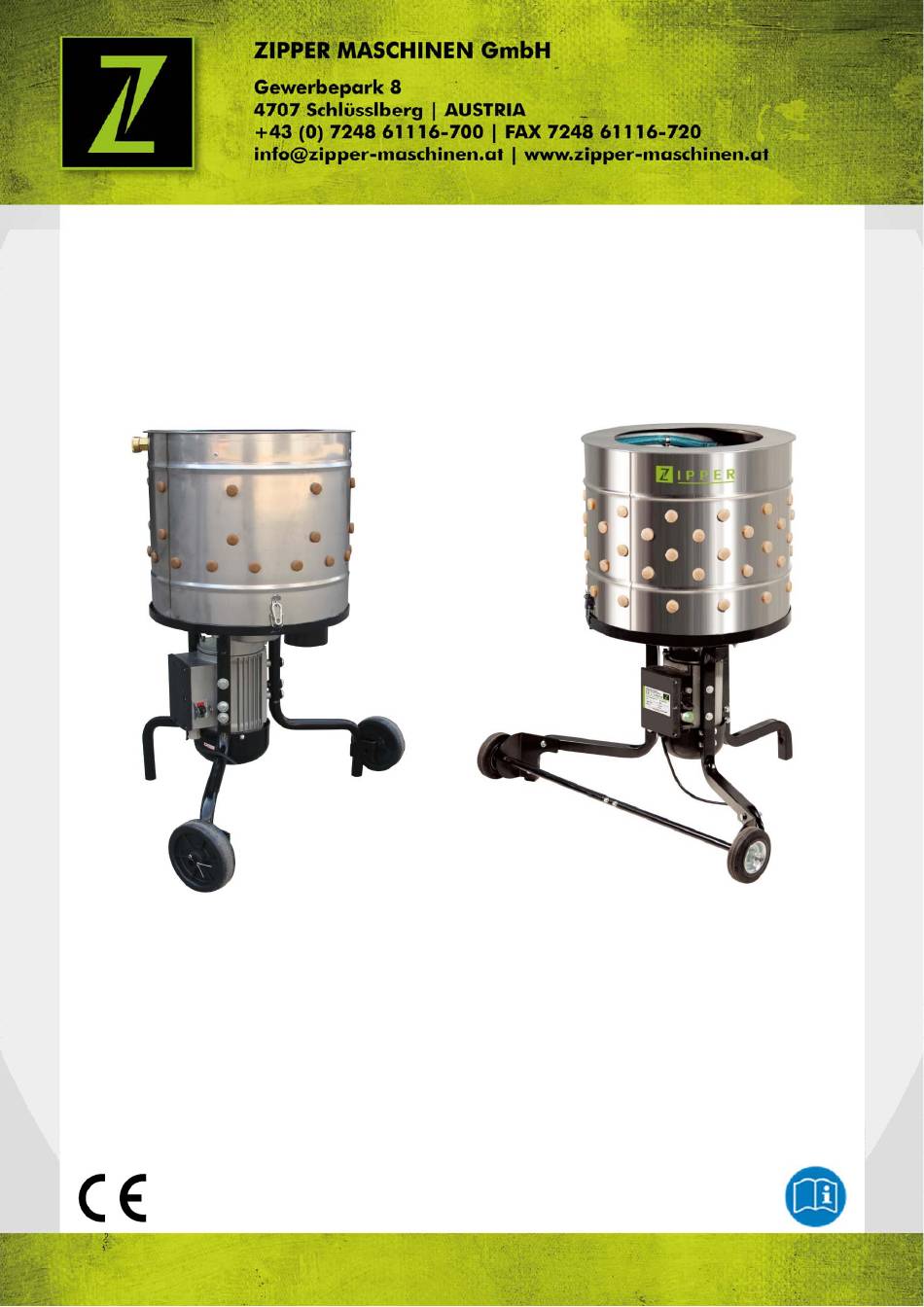

  • Page 1 Originalfassung BETRIEBSANLEITUNG GEFLÜGELRUPFMASCHINE Übersetzung / Translation / Prijevod USER MANUAL CHICKEN PLUCKER UPUTA ZA UPORABU STROJ ZA ČIŠĆENJE PERJA S PERADI ZI-GRM1100 ZI-GRM400 EAN 9120039232713 EAN 91420039233796 Edition: 22.08.2018 – Revision - 00 – PLC - DE/EN/HR...
