Owner's Manual
Questions, problems, missing / replacement parts? Before returning to your retailer,
call our customer service department at 1-888-909-3888, 7:30AM - 4:30PM PST,
Mon. - Fri., Or E-mail customerservice@shinerich.us
.
Lowe's Item No.: 3159473

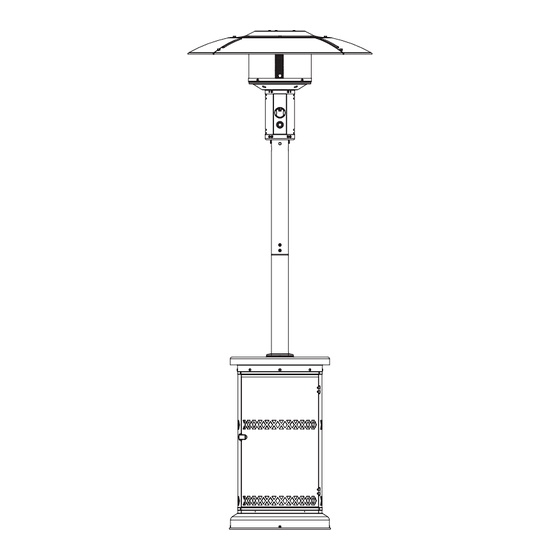

Stainless Steel Patio Heater
Model No.: SRPH33C-546S
DANGER
If you smell gas:
1. Shut off gas to the appliance.
2. Extinguish any open flame.
3. If odor continues, keep away from
the appliance and immediately call
your gas supplier or fire department.
WARNING
Do not store or use gasoline or
other flammable vapors and liquids
in the vicinity of this or any other
appliance.
An LP-cylinder not connected for
use shall not be stored in the vicinity
of this or any other appliance.
WARNING
For Outdoor Use Only.
CAUTION:
Installer: Leave the manual instructions
to the user for future use.
Consumer: Please keep this manual
for future reference.
Read the instructions before use.
This appliance must be installed in
accordance with such regulations
as are in force.
Español p.26
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Heatmaxx SRPH33C-546S
Summary of Contents for Heatmaxx SRPH33C-546S
- Page 1 Lowe's Item No.: 3159473 Stainless Steel Patio Heater Model No.: SRPH33C-546S Español p.26 DANGER If you smell gas: 1. Shut off gas to the appliance. 2. Extinguish any open flame. 3. If odor continues, keep away from the appliance and immediately call your gas supplier or fire department.
- Page 2 WARNINGS AND CAUTIONS DANGER CARBON MONOXIDE HAZARD This appliance can produce carbon monoxide which has no odor. Using it in an enclosed space can kill you. Never use this appliance in an enclosed space such as a camper, tent or home. WARNING: Improper installation, adjustment, alteration, service or maintenance can cause property damage, injury or death.
-
Page 3: Table Of Contents
TABLE OF CONTENTS Warnings and Cautions..............2, 4-6 Table of Contents...................3 Exploded View..................7 Parts & Hardware...................8 Assembly Instructions...............9-13 Igniter Battery Installation..............14 Safety Check ..................15-16 Operation..................17-19 Locating Heater For Use..............20 Maintenance and Storage...............21-22 Trouble Shooting..................23 Warranty Information................24 REMINDER BEFORE ASSEMBLY Verify that all parts are included with your heater BEFORE you begin assembly by checking the Parts and Hardware List. -
Page 4: Warnings And Cautions
WARNINGS AND CAUTIONS NOTE:PLEASE READ THE FOLLOWING SAFETY RULES WARNING: The installation must conform with local codes Any guard or other protective device or, in the absence of local codes, with the removed for servicing the heater must be National Fuel Gas Code, ANSI Z223.1/NFPA 54, replaced prior to operating the heater. - Page 5 WARNINGS AND CAUTIONS NOTE:PLEASE READ THE FOLLOWING SAFETY RULES WARNING: Within a partial enclosure which includes an The pressure regulator and hose assembly sup- overhead cover and three side walls, as long as plied with the appliance must be used, replace- 30 percent or more of the horizontal periphery of ment pressure regulators and hose assemblies the enclosure is permanently open.
- Page 6 WARNINGS AND CAUTIONS PRECAUTIONS PRECAUTIONS NOTE: PLEASE READ THE FOLLOWING SAFETY RULES: Perform a leak test with a soapy solution: 1. To check gas connections. 2. After connecting a new cylinder. 3. Upon re-assembly after disassembly. This heater is designed to operate with a standard 20 Ib propane cylinder with Approved Cylinder Connection.
-
Page 7: Exploded View
EXPLODED VIEW Please check the contents of the packaging as to whether anything is missing! -
Page 8: Parts & Hardware
PARTS & HARDWARE Hardware# Picture Dimensions Part # Picture M6 x 10 M6 x 70 M6 x 14 M5 x 12 M6 x 20... -
Page 9: Assembly Instructions
ASSEMBLY INSTRUCTIONS 7 x 1 9 x 1 Gx2 M6x20 5 x 1 6 x 1 Ex4 M6 x 14... - Page 10 ASSEMBLY INSTRUCTIONS 3 x 1 4 x 1 Ex4 M6 x 14 Fx6 M5x12...
- Page 11 ASSEMBLY INSTRUCTIONS 3 x1 Bx3 6MM Dx3 M6 x 70 插入如下语句 Remove protective cover before assemble. 1 x1 2 x4 Ax12 M6x10 Bx12 6MM Cx12 M6...
- Page 12 ASSEMBLY INSTRUCTIONS Bx3 6MM Cx3 M6 Sand (Not included) Fill the sand into the hole till full.
- Page 13 ASSEMBLY INSTRUCTIONS 8 x 1 Tighten...
-
Page 14: Igniter Battery Installation
IGNITER BATTERY INSTALLATION ignition button ignition button AAA battery (not included) -
Page 15: Safety Check
SAFETY CHECK WARNING : ONLY AN AUTHORIZED GAS TECHNICIAN SHOULD INSTALL THIS PRODUCT. Check for leaks All connection on the patio heater have been checked for leakage at the factory. Follow these steps to check the gas hose/regulator/cylinder connections: 1) Make leakage solution by mixing 1 part liquid dish soap and 3 parts water. - Page 16 SAFETY CHECK WARNING: ONLY AN AUTHORIZED GAS TECHNICIAN SHOULD INSTALL THIS PRODUCT. e. If no bubbles appear, the connection is safe. f. If bubbles appear, there is a leak. Shut off the LP gas cylinder valve, loosen and then re-tighten this connection. line 1-888-909-3888.
-
Page 17: Operation
Push in gas control knob and turn counter-clockwise to "PILOT" position, at the same time push in the ignition button and keep the button depressing until light the pilot. Once the pilot is lit, continue to keep the control knob depressed for at least 30 seconds, Then release control knob. - Page 18 If pilot does not stay lit, repeat steps 3 and 4 after 5 minutes. If pilot still does not stay lit, then: a) Push in gas control knob and turn counter clockwise to the "PILOT" position. b) keep depressing the control knob, put long stem lighter into the ignition hole on the emitter screen to light the pilot.
- Page 19 pilot.
-
Page 20: Locating Heater For Use
LOCATING HEATER FOR USE CAUTION: WHEN CERTAIN MATERIALS OR ITEMS ARE LEFT, ABOVE, BESIDE OR UNDER THIS HEATER WHILE IN USE, THEY WILL BE SUBJECT TO RADIANT HEAT AND COULD BE SERIOUSLY DAMAGED. This heater is primarily used for the heating of outdoor patios, decks, spas, pools and open working areas. -
Page 21: Maintenance And Storage
MAINTENANCE/STORAGE CLEANING AND MAINTENANCE : Visually Check To enjoy years of outstanding performance from your heater make sure you perform the following maintenance Emitter Screen activities on a regular basis: Yellow Tip Keep exterior surfaces clean. Primarily Blue Use warm soapy water for cleaning. Never use Flame flammable of corrosive cleaning agents. - Page 22 MAINTENANCE/STORAGE Spiders and insects can nest in burner or orifices. This dangerous condition can damage heater and render it NOTE: unsafe for use. Clean burner holes by using a heavy-duty wait until heater is cool before pipe cleaner. Compressed air may help clear away covering.
-
Page 24: Warranty Information
ONE-YEAR LIMITED WARRANTY The appliance has been manufactured under the highest standards of quality and workmanship. We warrant to the original consumer purchaser that all aspects of this product will be free of defects in material and workmanship for one (1) year from the date of purchase. A replacement for any defective part will be supplied free of charge for installation by the consumer. - Page 25 SRPH33C-XXXX color material & base pole & wheels reflector material & base reflector pole & wheels □ 1. 1PC pole w/o wheels 1. Steel w/ bigger base □ 1. 1PC reflector □ □ 2. 1PC pole w/ wheels 2. S/S w/ bigger base □...
- Page 26 Artículo de Lowe's 3159473 Calentador de patio de acero inoxidable Modelo.: SRPH33C-546S PELIGRO Si percibe olor a gas: 1. Cierre el suministro de gas hacia elaparato. 2. Apague cualquier llama expuesta. 3. Si el olor persiste, manténgase alejado del aparato y llame de inmediato a su proveedor de gas o al departamento de bomberos.
- Page 27 ADVERTENCIAS Y PRECAUCIONES PELIGRO PELIGRO DE MONÓXIDO DE CARBONO Este aparato puede producir monóxido de carbono, el cual es inodoro. Su uso en espacios cerrados puede ser fatal. Nunca use este aparato en un espacio cerrado, como dentro de remolques, carpas, automóviles o casas.
-
Page 28: Índice
ÍNDICE Advertencias y precauciones............27, 29-31 Índice....................28 Vista Explosionada................32 Piezas y herramientas................33 Instrucciones de ensamblaje............34-38 Instalación De La Batería Del Encendedor...........39 Chequeo de Seguridad ..............40-41 Funcionamiento................42-44 Cómo ubicar el calentador para su uso..........45 Mantenimiento y almacenaje............46-47 Solución de problemas.................48 Información sobre la garantía...............49 RECORDATORIO ANTES DE ENSAMBLAR Revisando la Lista de piezas y aditamentos, verifique que todas las piezas estén incluidas con el calentador a gas ANTES... -
Page 29: Advertencias Y Precauciones
ADVERTENCIAS Y PRECAUCIONES NOTA: FAVOR DE LEER LAS SIGUIENTES REGLAS DE SEGURIDAD ADVERTENCIA: La instalación debe cumplir con los códigos Cualquier guarda u otro dispositivo de locales o, en ausencia de códigos locales, con protección que se haya retirado para dar el Código Nacional de Gas Combustible, ANSI servicio al calentador deberá... - Page 30 ADVERTENCIAS Y PRECAUCIONES NOTA: FAVOR DE LEER LAS SIGUIENTES REGLAS DE SEGURIDAD ADVERTENCIA: Dentro de un recinto parcial que incluya una Se deben usar el regulador de presión y el cubierta superior y tres paredes laterales, ensamble de manguera suministrados con el siempre que el 30 por ciento o más de la aparato, los reguladores de presión de repuesto periferia horizontal del recinto esté...
- Page 31 ADVERTENCIAS Y PRECAUCIONES NOTA: LEA LAS SIGUIENTES REGLAS DE SEGURIDAD Realice una prueba de fugas con una solución jabonosa: 1. Para checar las conexiones de gas. 2. Después de conectar un nuevo cilindro. 3. Al volver a ensamblar luego del desmontaje. Este calentador está...
-
Page 32: Vista Explosionada
VISTA EXPLOSIONADA ¡Favor de checar los contenidos del empaque para ver si falta algo! -
Page 33: Piezas Y Herramientas
PIEZAS Y HERRAJES Piezas Imagen Cantidad Herrajes Imagen Dimensiones Cantidad M6 x 10 M6 x 70 M6 x 14 M5 x 12 M6 x 20... -
Page 34: Instrucciones De Ensamblaje
INSTRUCCIONES DE ENSAMBLAJE 7 x 1 9 x 1 Gx2 M6x20 5 x 1 6 x 1 Ex4 M6 x 14... - Page 35 INSTRUCCIONES DE ENSAMBLAJE 3 x 1 4 x 1 Ex4 M6 x 14 Fx6 M5x12...
- Page 36 INSTRUCCIONES DE ENSAMBLAJE 3 x1 Bx3 6MM Dx3 M6 x 70 插入如下内如 Remover cobertura protectiva antes de montar. 1 x1 2 x4 Ax12 M6x10 Bx12 6MM Cx12 M6...
- Page 37 INSTRUCCIONES DE ENSAMBLAJE Bx3 6MM Cx3 M6 Arena (no incluida) Llena el agujero con arena hasta que esté lleno.
- Page 38 INSTRUCCIONES DE ENSAMBLAJE 8 x 1 Apriete...
-
Page 39: Instalación De La Batería Del Encendedor
INSTALACIÓN DE LA BATERÍA DE ENCENDIDO Botón de encendido Botón de encendido Pila AAA (no incluida) -
Page 40: Chequeo De Seguridad
CHEQUEO DE SEGURIDAD ADVERTENCIA: SOLO UN TÉCNICO DE GAS AUTORIZADO DEBE INSTALAR ESTE PRODUCTO. Compruebe si hay fugas Todas las conexiones del calentador de patio han sido revisadas en fábrica para detectar fugas. Siga estos pasos para checa las conexiones de la manguera de gas / regulador / cilindro: 1) Haga una solución para búsqueda de fugas mezclando 1 parte de detergente líquido para... - Page 41 CHEQUEO DE SEGURIDAD ADVERTENCIA: SOLO UN TÉCNICO DE GAS AUTORIZADO DEBE INSTALAR ESTE PRODUCTO. EL MONTAJE ADECUADO ES RESPONSABILIDAD DEL INSTALADOR. Operación de verificación anual a. Retire el panel de la ventana de observación desatornillando dos pernos. b. Abra la válvula del cilindro de gas LP. c.
-
Page 42: Funcionamiento
FUNCIONAMIENTO ADVERTENCIA: NO INTENTE OPERAR EL APARATO HASTA HABER LEÍDO Y COMPRENDIDO TODAS LAS PRECAUCIONES. NO HACERLO PUEDE OCASIONAR GRAVES LESIONES, DAÑO A LA PROPIEDAD O LA MUERTE. ADVERTENCIA Antes de ABRIR el suministro de gas POR SU SEGURIDAD: El calentador está diseñado y aprobado SOLO PARA USO Si en algún momento no puede EN EXTERIORES. - Page 43 FUNCIONAMIENTO Si el piloto no permanece encendido, repita los pasos 3 y 4 después de 5 minutos. Punta amarilla Si el piloto aún no permanece encendido, entonces: Llama principalmente a) Presione la perilla de control de gas y gírela en sentido azul contrario al de las manecillas del reloj hasta la posición "PILOTO".
- Page 44 FUNCIONAMIENTO PRECAUCIÓN: EVITE INHALAR LOS HUMOS EMITIDOS POR EL PRIMER USO DEL APARATO A GAS. APARECERÁN EL HUMO Y EL OLOR DE LA QUEMA DE ACEITES USADOS EN LA FABRICACIÓN. TANTO EL HUMO COMO EL OLOR SE DISPERSARÁN DESPUÉS DE APROXIMADAMENTE 30 MINUTOS.
-
Page 45: Cómo Ubicar El Calentador Para Su Uso
CÓMO UBICAR EL CALENTADOR PARA SU USO PRECAUCIÓN: SI CIERTOS MATERIALES O ARTÍCULOS SE DEJAN ENCIMA, AL COSTADO O DEBAJO DE ESTE APARATO MIENTRAS ESTÁ EN USO, ESTARÁN SUJETOS A CALOR RADIANTE Y SE PUEDEN DAÑAR GRAVEMENTE. Este calentador a gas se usa principalmente para la calefacción de patios exteriores, terrazas, spas, piscinas y áreas de trabajo abiertas. -
Page 46: Mantenimiento Y Almacenaje
MANTENIMIENTO Y ALMACENAJE LIMPIEZA Y MANTENIMIENTO: Comprobación visual Para disfrutar de años de rendimiento sobresaliente del calentador a gas, asegúrese de realizar las siguientes Pantalla emisora actividades de mantenimiento regularmente: Mantenga limpias las superficies exteriores. Punta amarilla Llama principalmente Use agua tibia jabonosa para la limpieza. Nunca use azul agentes limpiadores inflamables o corrosivos. - Page 47 MANTENIMIENTO Y ALMACENAJE Las arañas y los insectos pueden anidar en quemadores u orificios. Esta peligrosa condición puede dañar el calentador y hacer que su uso no sea seguro. Limpie los NOTA: Espere a que el aparato se enfríe orificios del quemador con un limpia-tubos de uso rudo. El aire comprimido puede ayudar a eliminar las partículas antes de cubrirlo.
-
Page 48: Solución De Problemas
SOLUCIÓN DE PROBLEMAS PROBLEMA CAUSA PROBABLE SOLUCIÓN La válvula de gas puede Gire la válvula de gas a ON estar APAGADA El piloto no enciende Rellene el tanque de gas LP Tanque de combustible vacío Aire en el sistema de suministro Purgue el aire de las líneas Compruebe todas las Conexión floja conexiones... -
Page 49: Información Sobre La Garantía
Información sobre la garantía Este aparato se ha fabricado bajo los más altos estándares de calidad y mano de obra. Garantizamos al consumidor o comprador original que todos los componentes de este producto estarán libres de defectos de fabricación y en los materiales durante un año desde la fecha de compra. - Page 50 SRPH33C-XXXX color material & base pole & wheels reflector material & base reflector pole & wheels 1. 1PC pole w/o wheels □ 1. Steel w/ bigger base 1. 1PC reflector □ □ 2. 1PC pole w/ wheels 2. S/S w/ bigger base □...
