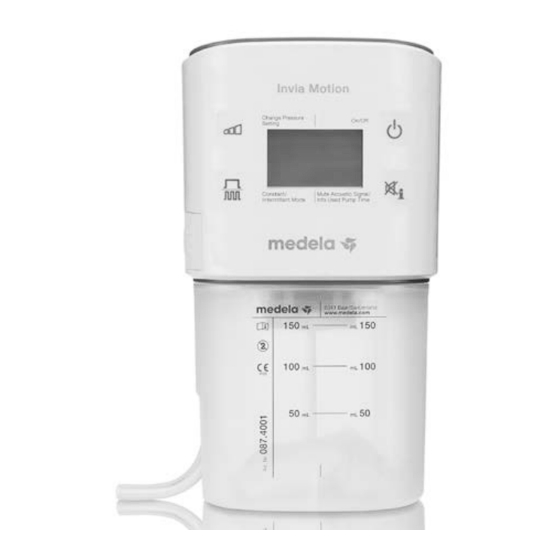

Invia
Motion
®
™
NEGATIVE PRESSURE WOUND THERAPY SYSTEM
Clinician Instructions for Use
EN
Instrucciones para uso clínico
ES

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Invia Motion 087.4000 and is the answer not in the manual?

Questions and answers

Related Manuals for Medela Invia Motion 087.4000

Summary of Contents for Medela Invia Motion 087.4000

  • Page 1 Invia Motion ® ™ NEGATIVE PRESSURE WOUND THERAPY SYSTEM Clinician Instructions for Use Instrucciones para uso clínico...

  • Page 3: Table Of Contents

    Table of Contents Instructions for Use Instrucciones de uso Introduction ............................................Overview .............................................. Intended Use ............................................ Indications for Use ........................................Contraindications ......................................... Warnings and Safety Instructions .................................. Warnings ............................................Cautions ............................................. Physicians Orders ........................................Wound Assessment ........................................ Dressing Technique ......................................... Initial Delivery ..........................................

  • Page 4: Introduction

    Introduction The Invia Motion Negative Pressure Wound Therapy System, subsequently named "Invia Motion NPWT System", is approved exclusively for the use described in these Instructions for Use. Please read the information contained within these Instructions for Use before operation of the Invia Motion NPWT System. These Instructions for Use must be kept with the device. These Instructions for Use are a general guide for the use of the product.

  • Page 5: Overview

    Overview The Invia Motion NPWT System and the Invia Motion Carrying Case are for single patient use only. Buttons to Operate the Invia Motion NPWT Pump Change Pressure On/Off setting Constant/ Mute Acoustic Signal/ Intermittent Mode Info Used Pump Time Backlight The backlight will be activated by pressing any button.
  • Page 6 Symbols on Display Notifications Leakage Canister full Battery full Battery charge condition Battery low (symbol is blinking) Battery empty Battery charging (bars moving) Information Shows lifetime already used in days ( ) and hours ( Pump is running / On-state in intermittent mode Off-state in intermittent mode Constant mode Intermittent mode...

  • Page 7: Intended Use

    Intended Use The portable Medela Invia Motion Negative Pressure Wound Therapy (NPWT) system is indicated to create an environment that promotes wound healing by secondary or tertiary (delayed primary) intention by preparing the wound bed for closure, reducing edema, promoting granulation tissue formation and perfusion, and by removing exudates and infectious material.

  • Page 8: Contraindications

    Contraindications The Invia Motion NPWT System is contraindicated in the presence of: – Malignancy in the wound – Untreated osteomyelitis – Non-enteric and unexplored fistulas – Necrotic tissue with eschar present – Exposed vasculature – Exposed nerves – Exposed anastomotic site of blood vessels or bypasses –...

  • Page 9: Warnings And Safety Instructions

    NPWT System) is intended for use as described in these Instructions for Use. Medela is only responsible for the effect on BASIC SAFETY, reliability and performance of the Invia Motion NPWT System if it is used in accordance with the Instructions for Use.

  • Page 10: Warnings

    Warnings WarNINgS – Do not modify this equipment without authorization from the manufacturer. – Consult the Indications For Use, Contraindications, Warnings and Cautions before using the Invia Motion NPWT Pump as a negative pressure source with the Invia Wound Dressing or Avance Dressing Kits. Failure to read and follow all instructions in this manual prior to use may result in serious or fatal injury of the patient.

  • Page 11: Cautions

    Cautions CaUTIONS – Incorrect use may cause pain and injury to the patient. Excessive negative pressure or an infection of the wound may cause pain to the patient. In either case, the dressing must be changed and the wound inspected in detail. –...

  • Page 12: Wound Assessment

    Wound Assessment CaUTION Patient Monitoring: The patient should be monitored regularly according to the physician's instructions and facility guidelines to check for patient comfort, therapy compliance and signs of infection. WarNINg Objective indications or signs of a possible infection or complication must be addressed immediately (e.g.

  • Page 13: Initial Delivery

    Initial Delivery Upon delivery, check the package containing the Invia Motion NPWT System for completeness and general condition. 087.4000 Invia Motion Negative Pressure Wound Therapy System 200.4205 1 Invia Motion NPWT Pump 087.4001 1 Invia Motion Canister/Tubing Set 0.15 l (sterile, single use) 200.4212 1 Invia Motion Power Supply 087.4003...

  • Page 14: Invia Motion Disposables

    Polypropylene, Silicon Sterilization Method: Ethylene Oxide Intended Use The Medela Invia Motion Canister/Tubing Set 0.15 l (150 ml) is an accessory of the Medela Invia Motion NPWT System and it is intended to collect removed wound exudate and infectious mate- rial.

  • Page 15: Initial Set-Up

    Initial Set-up attach the US Plug to the Invia Motion Power Supply Charge Battery for the first time Plug the Invia Motion Power Supply into a wall outlet and open the small protective cover of the pump for the Direct Current (DC) socket and attach the power supply. Moving bars on the battery display will indicate charging is occurring.

  • Page 16: Disconnect From Power Source

    Disconnect from Power Source ➔ ➔ Disconnecting the Power Source When the battery is fully charged (after approximately 4 hours) the following non-blinking symbol will appear on the display . To disconnect the Invia Motion NPWT Pump from the electrical source, hold the end of the plug and remove it from the pump. Close the DC socket by pressing the small protective cover over the opening.

  • Page 17: Functions

    Functions Pressure regulation The pressure is checked periodically by the Invia Motion NPWT Pump and maintained according to the settings entered by a healthcare professional. Canister Safety Chamber CaUTION The Invia Motion NPWT Pump must remain in an upright (carrying case) or lying (display side up) position during use.

  • Page 18: Preparation For Use

    Preparation for Use To be used by healthcare professionals or adequately trained caregivers only. Checklist Prior to using the Invia Motion NPWT System, it is important to check for the following: – Completeness and general condition of the packaging – Damage to the power cord and plug –...
  • Page 19 Switch Invia Motion NPWT Pump On 1. Press [ ] to switch the Invia Motion NPWT Pump on. Change Pressure On/Off Setting Mute Acoustic Signal/ Constant/ Info Used Pump Time Intermittent Mode 2. When turned on for the first time, the Invia Motion NPWT Pump will start up in the default factory setting (constant mode with pressure level of -125mmHg).
  • Page 20 Setup Carrying Case The Invia Motion NPWT Pump is intended to be worn in a carrying case during operation. An Invia Motion Carrying Case is provided with the Invia Motion NPWT Pump. Attach shoulder/belt strap onto the carrying case as a first step. 1.

  • Page 21: Operating Instructions

    Operating Instructions Invia Motion NPWT Pump Settings Change Pressure Level Press [ ] and hold for 3 seconds to change the pressure level. The set pressure value symbol on the display will start to blink. You now have 5 seconds to press [ ] for a new pressure setting, otherwise the pump remains at the previous setting.
  • Page 22 Change Invia Motion Canister/Tubing Set The Invia Motion Canister/Tubing Set has to be changed on the basis of a visual check or according to the instructions on the display. 1. Wash hands. 2. Switch the Invia Motion NPWT Pump off by pressing [ ] for 3 seconds.

  • Page 23: Power Supply And Battery Management

    Power Supply and Battery Management The Invia Motion NPWT Pump is operated by an internal rechargeable NiMH battery and while attached to a power source. While in use and connected to a power source, the battery is recharged. The available battery time from a single charge depends upon the run-time of the pump.
  • Page 24 Connecting Power Source Plug the Invia Motion Power supply into a wall outlet and open the small protective cover to access the DC socket. Plug the coaxial power supply into the DC socket. Moving bars on the battery display will indicate charging is occurring [ 1.

  • Page 25: Notifications And Troubleshooting

    Notifications and Troubleshooting WarNINg Negative Pressure Wound Therapy should run 24 hours a day without interruption. If therapy is discontinued for more than: 2 hours with a foam dressing or 24 hours with a gauze dressing, the dressing should be replaced and therapy restarted by a healthcare professional. If the Invia Motion NPWT Pump detects an irregularity in the operation of the pump, an acoustic signal sounds and a notification will appear on the display.
  • Page 26 Leak in System Troubleshooting: Change Pressure On/Off Setting Check the dressing and Canister/Tubing Set connections for leaks. If a leak is identified at the dressing site, press down on dressing to seal. Constant/ Mute Acoustic Signal/ Intermittent Mode Info Used Pump Time minimum maximum Battery Low...
  • Page 27 Info Used Pump Time The Invia Motion NPWT Pump has a limited lifetime of 60 days. After one hour of use, the count- down of 60 days is activated. During the first hour of use, the Invia Motion NPWT Pump can be turned on and off without starting the countdown.

  • Page 28: Overview Notifications

    Motion NPWT repeats, inform pump. Pump off, release Medela customer and refix canister. service. acoustic Turn the pump signal! back on. Contact Medela customer service. Contact your local Medela customer service representative for assistance with product operations.

  • Page 29: Cleaning And Sterilization

    Cleaning and Sterilization Cleaning WarNINg Unplug the pump before cleaning. The Invia Motion NPWT Pump and carrying case are for single patient use only. Occasional cleaning may be necessary. Wipe both with a damp cloth or use a non-abrasive detergent. Sterilization The Invia Motion NPWT Pump and Accessories cannot be sterilized.

  • Page 30: Disposal

    For more information about proper disposal, contact Medela or your local healthcare professional. This symbol is only valid in the European Union. Please adhere to relevant state laws and regulations for the disposal of electrical and...

  • Page 31: Warranty And Maintenance

    Warranty and Maintenance Warranty The Invia Motion NPWT System warranty period is for 2 years after the date of delivery, but expires after 60 days of usage plus 72 hours of safety time, if used in accordance with the Instructions for Use. The manufacturer is not liable for any damage or consequential damage caused by incorrect operation, inappropriate usage or unauthorized persons using the device.

  • Page 32: Accessories

    Accessories The Invia Motion NPWT System was verified in combination with the accessories listed below. For correct and safe operation use the Invia Motion NPWT System with these accessories only: 087.4000 Invia Motion Negative Pressure Wound Therapy System 1 Invia Motion NPWT Pump 1 Invia Motion Canister/Tubing Set 0.15 l (sterile, single use) 1 Invia Motion Carrying Case 1 Invia Motion Power Supply...

  • Page 33: Technical Data

    Essential Performance: Medela has determined that the Invia Motion NPWT System does not have any functions, the failure of which to work properly, could impact the safety of the system.
  • Page 35 Índice Instructions for Use Instrucciones de uso Introducción ........................................... Información general ......................................... Aplicaciones ........................................... Indicaciones de uso ........................................ Contraindicaciones ........................................Advertencias e instrucciones de seguridad ............................Advertencias ..........................................Precauciones ..........................................Órdenes de los médicos ....................................Evaluación de la herida ......................................Técnica de vendaje ........................................

  • Page 36: Introducción

    Introducción El sistema de tratamiento de heridas con presión negativa de Invia Motion, de aquí en más deno- minado „Sistema de NPWT Invia Motion“, está aprobado exclusivamente para el uso descrito en estas instrucciones. Lea la información incluida en estas Instrucciones antes de operar el Sistema de NPWT Invia Motion.

  • Page 37: Información General

    Información general El Sistema de NPWT Invia Motion y el Estuche de transporte Invia Motion son solo para un único uso por paciente. Botones para operar la bomba de NPWT Invia Motion Cambiar el ajuste Encendido/apagado de presión Modalidad constante/ Silenciar la señal intermitente acústica/Información...
  • Page 38 Símbolos en pantalla Notificaciones Fuga Recipiente lleno Batería llena Estado de la carga de la batería Batería baja (el indicador parpadea) Batería vacía Batería cargando (las barras se mueven) Información Muestra la vida útil ya transcurrida en días ( ) y horas ( La bomba está...

  • Page 39: Aplicaciones

    Aplicaciones El sistema portátil de tratamiento de heridas con presión negativa (NPWT) Invia Motion de Medela se indica para crear un entorno que promueva la cicatrización de la herida mediante segunda o tercera intención (primaria retardada) al preparar el lecho de la herida para el cierre, reducir el edema, promover la formación y perfusión del tejido de granulación, y remover los exudados...

  • Page 40: Contraindicaciones

    Contraindicaciones El sistema de NPWT Invia Motion está contraindicado en presencia de: – Heridas por cáncer – Osteomielitis sin tratamiento – Fístula no entérica inexplorada – Tejido necrótico con presencia de escaras – Vasculatura expuesta – Nervios expuestos – Lugar de la anastomosis expuesta de vasos sanguíneos o derivaciones –...

  • Page 41: Advertencias E Instrucciones De Seguridad

    „Sistema de NPWT Invia Motion“) está destinado para el uso descrito en estas instrucciones. Medela solo se responsabiliza de los efectos relacionados con la SEGURIDAD BÁSICA, la confiabilidad y el rendimiento del Sistema de NPWT Invia Motion, siempre y cuando se utilice como se indica en las instrucciones de uso.

  • Page 42: Advertencias

    Advertencias aDVErTENCIaS – No modifique este equipo sin la autorización del fabricante. – Consulte las indicaciones de uso, contraindicaciones, advertencias y precauciones antes de utilizar la bomba de NPWT Invia Motion como fuente de presión negativa con el equipo de curación de heridas Invia o el equipo de curaciones Avance.

  • Page 43: Precauciones

    Precauciones PrECaUCIONES – El uso incorrecto puede causar dolor y lesiones al paciente. La presión negativa excesiva o una infección de la herida pueden ocasionar dolor al paciente. En ambos casos, se debe cambiar el vendaje y se debe inspeccionar de cerca la herida. –...

  • Page 44: Evaluación De La Herida

    Evaluación de la herida PrECaUCIÓN Supervisión del paciente: El paciente debe ser revisado con regularidad, de acuerdo con las instrucciones del médico y las directivas del centro de atención para verificar la como- didad del paciente, el cumplimiento del tratamiento y las señales de infección. aDVErTENCIa Se deben tratar de manera inmediata las señales o indicios objetivos de una posible infec- ción o complicación (tales como fiebre, dolor, enrojecimiento, aumento de la temperatura,...

  • Page 45: Entrega Inicial

    Entrega inicial Cuando se realice la entrega, controle el paquete que contiene el sistema de NPWT Invia Motion para verificar que esté completo y en buenas condiciones generales. 087.4000 Sistema de tratamiento de heridas con presión negativa Invia Motion 200.4205 1 Bomba de NPWT Invia Motion 087.4001 1 Recipiente/juego de tubos de 0,15 l Invia Motion (esterilizados, de un solo uso)

  • Page 46: Desechables De Invia Motion

    Método de esterilización: Óxido de etileno aplicaciones El recipiente/juego de tubos de 0,15 l (150 ml) Invia Motion de Medela es un accesorio del sistema de NPWT Invia Motion de Medela y está diseñado para recolectar los exudados y el material infec- cioso removido de la herida.

  • Page 47: Configuración Inicial

    Configuración inicial Conecte el enchufe para EE. UU. al suministro eléctrico Invia Motion. Cargue la batería por primera vez Conecte el suministro eléctrico Invia Motion a un enchufe de pared y abra la pequeña cubierta de protección del enchufe de Corriente Continua (CC) de la bomba y conecte el suministro eléctrico.

  • Page 48: Desconexión De La Fuente De Energía

    Desconectar de la red eléctrica ➔ ➔ Desconexión de la red eléctrica Cuando la batería está completamente cargada (luego de aproximadamente 4 horas), aparecerá el siguiente símbolo fijo en la pantalla . Para desconectar la bomba de NPWT Invia Motion de la red eléctrica, sujete el extremo del enchufe y retírelo de la bomba.

  • Page 49: Funciones

    Funciones regulación de presión La bomba de NPWT Invia Motion controla la presión periódicamente y la mantiene en función de las configuraciones ingresadas por un profesional de la salud. Cámara de seguridad en el recipiente PrECaUCIÓN La bomba de NPWT Invia Motion debe mantenerse en posición recta (en el estuche de transporte) o acostada (con la pantalla hacia arriba) mientras se utiliza.

  • Page 50: Preparación Para La Utilización

    Preparación para la utilización Para la utilización por parte de profesionales de la salud o enfermeros debidamente capacitados. Lista de verificación Antes de utilizar el sistema de NPWT Invia Motion, es importante verificar lo siguiente: – Que el paquete se encuentre completo y en buenas condiciones generales. –...
  • Page 51 Encender la bomba de NPWT Invia Motion 1. Presione [ ] para encender la bomba de NPWT Invia Motion. Cambiar el ajuste Encendido/ de presión apagado Modalidad Silenciar la señal acústica/Información constante/ sobre el tiempo utili- intermitente zado de la bomba 2.
  • Page 52 Estuche de transporte para el montaje La bomba de NPWT Invia Motion está diseñada para usarla en un estuche de transporte. Junto con la bomba de NPWT Invia Motion se proporciona un estuche de transporte Invia. Como primer paso, fije la correa para el hombro/cinturón al estuche de transporte. 1.

  • Page 53: Instrucciones De Operación

    Instrucciones de operación Configuración de la bomba de NPWT Invia Motion Cambiar el nivel de presión Mantenga presionado [ ] durante 3 segundos para cambiar el nivel de presión. El símbolo de valor de presión configurado comenzará a parpadear en la pantalla. Ahora tendrá 5 segundos para presionar [ ] e ingresar una nueva configuración de presión;...
  • Page 54 Cambiar el recipiente/juego de tubos Invia Motion Se debe cambiar el recipiente/juego de tubos Invia Motion cuando así lo indique la inspección visual o según las instrucciones de la pantalla. 1. Lávese las manos. 2. Presione [ ] durante 3 segundos para apagar la bomba de NPWT Invia Motion. Presione el botón solo una vez.

  • Page 55: Administración De La Batería Y El Suministro Eléctrico

    Administración de la batería y el suministro eléctrico La bomba de NPWT Invia Motion se opera con una batería interna recargable NiMH y mientras está conectada al suministro eléctrico. Cuando la unidad funciona conectada al suministro eléctrico, la batería se recarga. El tiempo disponible de la batería de una sola carga depende del tiempo de funcionamiento de la bomba.
  • Page 56 Conexión al suministro eléctrico Conecte el suministro eléctrico a un enchufe de pared y abra la pequeña cubierta protectora para acceder al enchufe de CC. Conecte el suministro eléctrico coaxial en el enchufe de CC. Las barras en movimiento en la pantalla de la batería indicarán que se está realizando la carga [ 1.

  • Page 57: Notificaciones Y Solución De Problemas

    Notificaciones y solución de problemas aDVErTENCIa El Tratamiento de heridas con presión negativa debe realizarse las 24 horas del día sin inte- rrupción. Si el tratamiento se suspende durante más de: 2 horas con un vendaje de espuma o 24 horas con un vendaje de gasa, se debe reemplazar el vendaje y el profesional de la salud debe volver a comenzar el tratamiento.
  • Page 58 Fuga en el sistema Solución del problema: Cambiar el ajuste de Encendido/apagado presión Verifique si hay fugas en el vendaje o en las conexiones del recipiente/juego de tubos. Si se identifica una fuga en el lugar del vendaje, presione el vendaje para sellarlo. Modalidad Silenciar la señal acústica/Información...
  • Page 59 Información sobre el tiempo utilizado de la bomba La bomba de NPWT Invia Motion tiene una vida útil limitada de 60 días. Luego de una hora de uso, se activa la cuenta regresiva de 60 días. Durante la primera hora de uso, se puede apagar y encender la bomba de NPWT Invia Motion sin que se active la cuenta regresiva.

  • Page 60: Notificaciones De Información General

    Medela. señal acústica encender la bomba Comunicarse con el ser- vicio de atención al clien- te de Medela. Comuníquese con el representante local del servicio de atención al cliente de Medela para obtener ayuda con las operaciones del producto.

  • Page 61: Limpieza Y Esterilización

    Limpieza y esterilización Limpieza aDVErTENCIa Desenchufe la bomba antes de limpiarla. La bomba de NPWT Invia Motion y el estuche de transporte son solo para un único uso por paciente. Puede ser necesaria una limpieza esporádica. Limpie con un trapo húmedo o use un detergente no abrasivo. Esterilización La bomba de NPWT Invia Motion y los accesorios no se pueden esterilizar.

  • Page 62: Eliminación

    Para obtener más información sobre la forma correcta de eliminación, comuníquese con Medela o su profesional de la salud local. Este símbolo solo tiene validez en la Unión Europea. Cumpla con las leyes y normas pertinentes...

  • Page 63: Garantía Y Mantenimiento

    Garantía y mantenimiento garantía El período de la garantía del Sistema de NPWT Invia Motion es de 2 años a partir de la fecha de entrega, pero expira luego de concluidos los 60 días de uso más las 72 horas de plazo de seguri- dad si se utiliza como se indica en estas instrucciones.

  • Page 64: Accesorios

    Accesorios El sistema de NPWT Invia Motion se verificó en combinación con los accesorios que se indican a continuación. Para su operación correcta y segura, utilice el sistema de NPWT Invia Motion solo con estos accesorios: 087.4000 Sistema de tratamiento de heridas con presión negativa Invia Motion 1 Bomba de NPWT Invia Motion 1 Recipiente/juego de tubos de 0,15 l Invia Motion (esterilizados, de un solo uso) 1 Estuche de transporte Invia Motion...

  • Page 65: Datos Técnicos

    Rendimiento esencial: Medela ha determinado que el sistema de NPWT Invia Motion no tiene ninguna función que, en caso de fallar, pueda afectar la seguridad del sistema. Por lo tanto, no hay rendimiento esencial según se define en la norma IEC 60601-1-2.
  • Page 66 IEC 60601-1-2, Table 1 Electromagnetic Emissions The Invia Motion NPWT System is intended for use in the electromagnetic environment specified below. The customer or the user of Invia Motion NPWT System should assure that they are used in such environment. Emission Tests Compliance Electromagnetic environment - guidance...
  • Page 67 IEC 60601-1-2, Table 2 Electromagnetic Immunity The Invia Motion NPWT System is intended for use in the electromagnetic environment specified below. The customer or the user of Invia Motion NPWT System should assure that they are used in such environment. Immunity Tests IEC 60601 Compliance...
  • Page 68 IEC 60601-1-2, Table 4 Electromagnetic Immunity The Invia Motion NPWT System is intended for use in the electromagnetic environment specified below. Users of the Invia Motion NPWT System should assure that they are used in such environment. Immunity IEC 60601 Compliance Electromagnetic Tests...
  • Page 69 IEC 60601-1-2, Table 6 recommended separation distance between portable and mobile rF communications equipment and The Invia Motion NPWT System The Invia Motion NPWT System is intended for use in an electromagnetic environment in which radiated RF disturbances are controlled. Users of the Invia Motion NPWT System can help prevent electromagnetic interference by maintaining a minimum distance between portable and mobile RF communications equipment (transmitters) and the Invia Motion NPWT System as recommended below, according to the maximum output power of the communications...

  • Page 70: Signs And Symbols

    Signs and Symbols / Signos y símbolos This Symbol indicates to consult This Symbol indicates a Prescription Instructions for Use. Device. Federal Law restricts this Este símbolo indica que debe Device to sale by or on the order consultar las instrucciones de uso. of a licensed healthcare practitioner.
  • Page 71 This Symbol indicates to follow This Symbol indicates the Humidity the Instruction for use. Limitation for Operation, Transport Este símbolo indica que se deben seguir and Storage. las instrucciones de uso. Este símbolo indica la limitación de humedad para el funcionamiento, trans- This Symbol indicates the C TUV porte y almacenamiento del equipo.

  • Page 72: Technical Specifications

    Technical specifications / Especificaciones técnicas medium vacuum vacío medio Operation - 175 mmHg - 175 mmHg Funcionamiento °C low flow caudal bajo Transport/ 1 L/min. 1 L/min Storage Transporte/ °C almacenamiento 400 g 400 g 0.88 Ibs 0.88 Ibs Invia Motion Power Supply Without canister Sin el recipiente Model:...
  • Page 73 Notes...
  • Page 74 Notes...
  • Page 76 1101 Corporate Drive McHenry, IL 60050 Phone +1 877 735 1626 Fax +1 815 307 8942 suction@medela.com www.medelasuction.com Medela and Invia are registered trademarks of Medela Holding AG. Avance is a registered trademark of Mölnlycke. If you need assistance contact:...
