Raccordement
4.2

Raccordement de la connexion RS-485 sur la commande Control Basic de Reflex

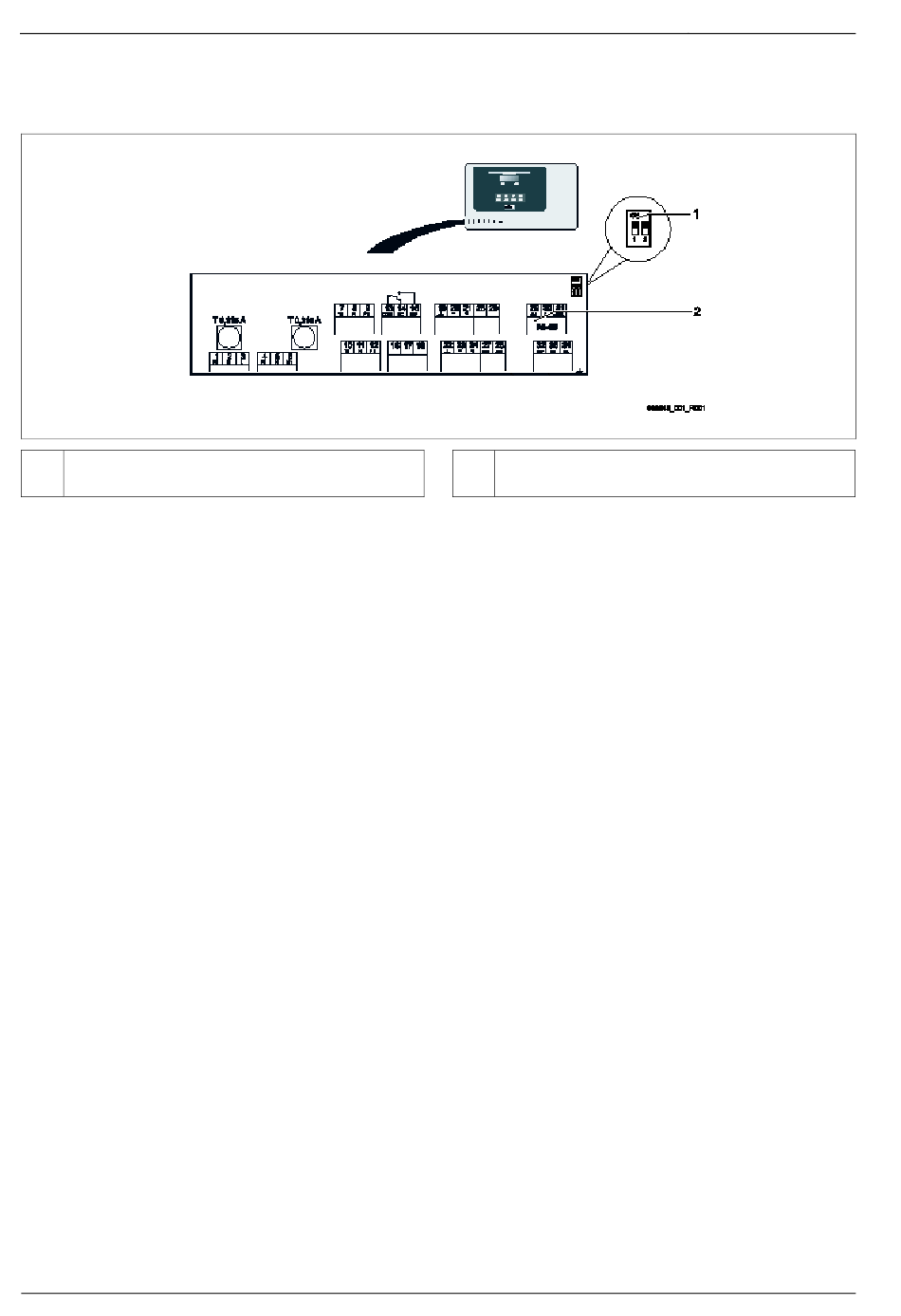

Schéma de raccordement du Control Basic de Reflex
1
Commutateurs DIP 1 et 2 en position active
• La résistance terminale est activée
Procéder comme suit :
1. Ouvrir le couvercle du boîtier de la commande Control Basic.
2. Monter l'adaptateur dans le coin supérieur droit du fond du boîtier.
3. Fixer le Control Remote de Reflex sur l'adaptateur.
4. Connecter la carte‐mère au Control Remote de Reflex à l'aide du câble RS485 fourni.
o Raccordement sur les bornes 29, 30.
o Connecteur RJ45 sur le Control Remote de Reflex
5. Passer un câble LAN Control Remote à travers un passe‐câble et le connecter au Control
Remote de Reflex.
6. Raccorder l'alimentation en courant.
o Utiliser le bloc d'alimentation fourni.
7. Activer sur la carte‐mère du Control Basic les résistances terminales.
o Avec les commutateurs DIP 1 et 2.
6 — Français
2 Bornes de raccordement pour la connexion RS‐485
