Raccordement

Danger – Électrocution !
• Danger de blessures mortelles par choc électrique.
– S'assurer que l'installation dans laquelle l'appareil est monté est hors tension.
– S'assurer que l'installation ne peut pas être remise en marche par d'autres personnes.
– Les travaux de montage sur le raccordement électrique de l'appareil sont strictement réservés à un électricien
qualifié et doivent être réalisés conformément aux règles électrotechniques.
Danger – Électrocution !
• Danger de blessures mortelles par décharge électrique. Même après avoir débranché la fiche de secteur de
l'alimentation en courant, certains composants de la carte de l'appareil peuvent rester sous tension (230 V).
– Avant de retirer les couvercles, débrancher complètement la commande de l'appareil de l'alimentation en
courant.
– S'assurer que la carte est hors tension.
4.1 Raccordement électrique
Un bloc d'alimentation externe est fourni pour l'alimentation en courant sur le Control Remote de Reflex.

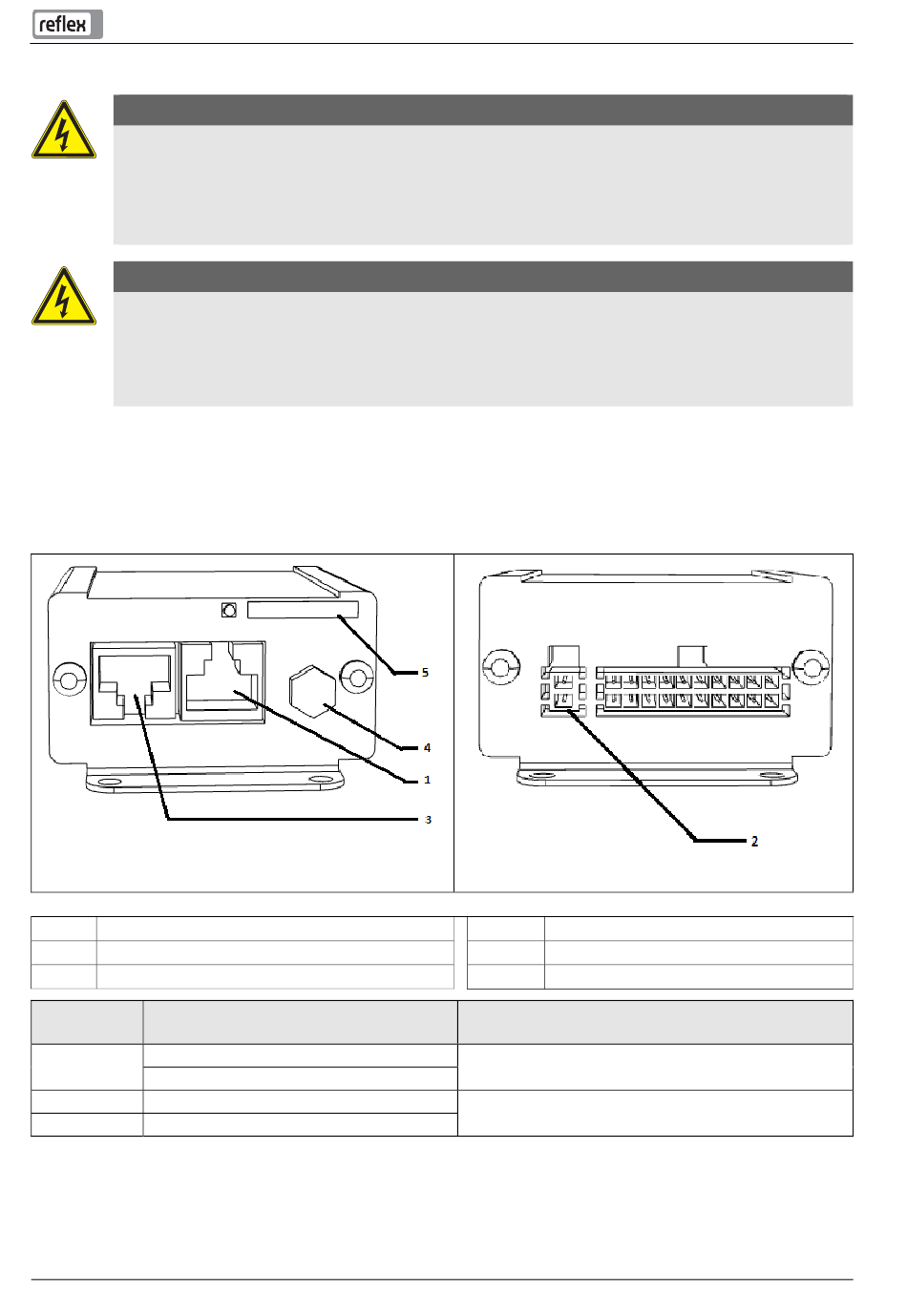

Boîtier du Control Remote de Reflex
1 Interface RS485 connecteur RJ45
2 Bornes pour l'alimentation en tension
3 Interface LAN connecteur RJ45
Numéro
des bornes
RJ45 RS-485 Signal A (+) jaune/blanc
RS-485 Signal B (-) vert/blanc
1 GND
2 6-30 V CC (24 V CC)
Signal
Control Remote — 09.11.2015
4 Raccord d'antenne (GSM)
5 Carte SIM
6
Fonction
Interface RS-485
Alimentation en tension
Raccordement
