INSTALLATION DU CADRE

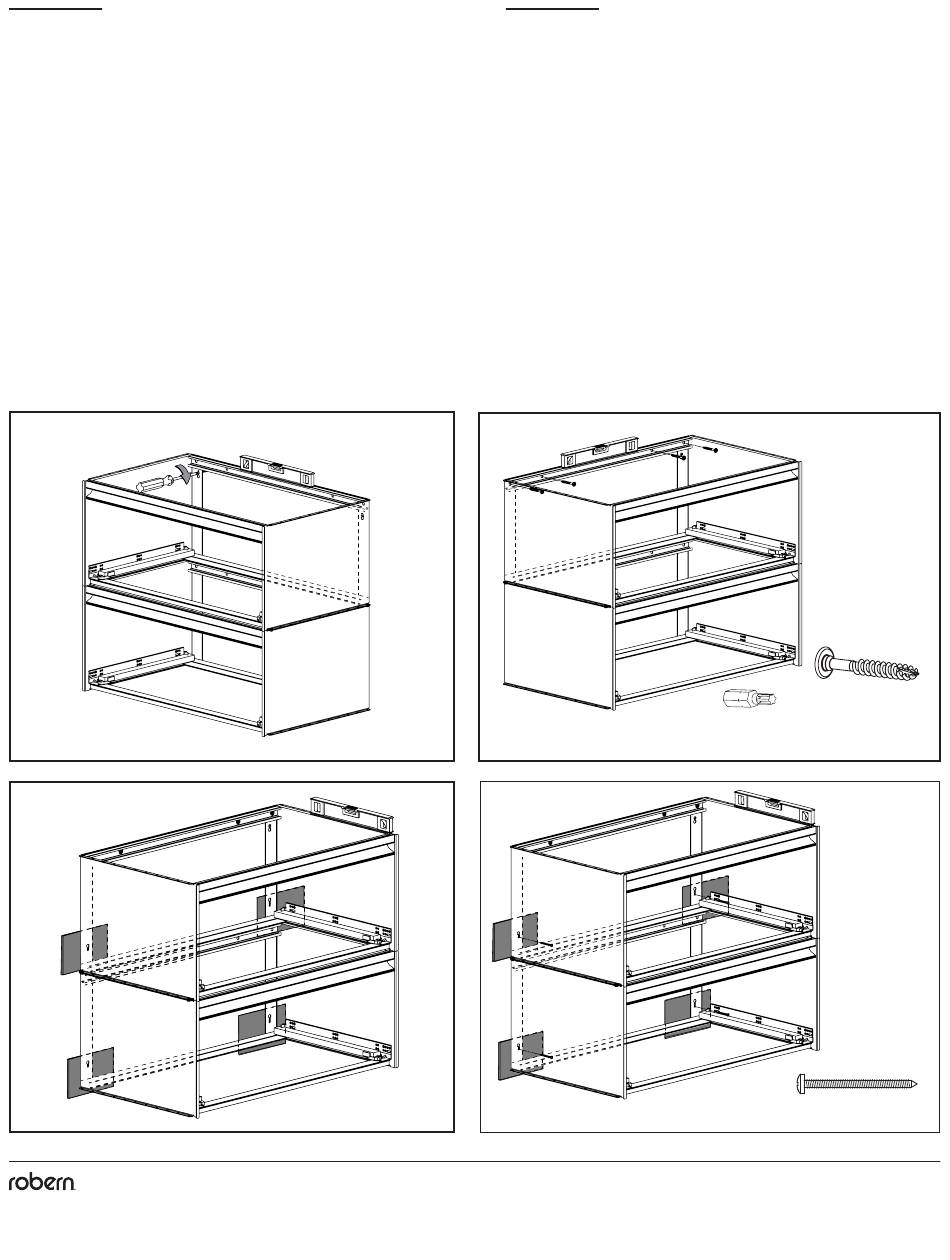

3. Nivelez le cadre et serrez-le contre le mur. L'entrée de clé sur la
gauche est allongée pour permettre un ajustement vers le haut et vers
le bas.
4. Installer les quatre boulons structurels (203-1256) dans les quatre
trous supérieurs du cadre. Une mèche à six lobes T-30 est fournie.
5. Si le meuble de toilette n'est pas de niveau, ou si le mur est incliné,
caler le cadre comme requis.
6. Installez quatre vis #10 x 2" (SS674) à travers la fente étroite du trou
de serrure sur la bride pour maintenir les cales en place.
3
5
© 2016 Robern, Inc. 701 N. Wilson Ave. Bristol, PA 19007 U.S.A.
800.877.2376 www.robern.com
Instructions d'installation / Instrucciones de instalación
INSTALACIÓN DEL MARCO
3. Nivele el marco y apriete a la pared. El bocallave izquierdo es
alargado para permitir hacer ajustes hacia arriba y hacia abajo.
4. Instale los 4 pernos estructurales (203-1256) en los 4 orificios
superiores del marco estructural. Incluimos una punta para
destornillador Torx T-30.
5. Si el tocador no está nivelado o si la pared está pandeada, coloque
las cuñas que sean necesarias en el marco estructural.
6. Instale cuatro tornillos #10 x 2" (SS674) a través de la ranura angosta
del ojo de cerradura en la brida para mantener las cuñas en su lugar.
4
6
6
[203-1256]
[203-1256]
(4) 5/16" x 2-1/2" 5/16" x 2 1/2"
[203-1270]
Boulon structurel / 4-Structural Bolt
T-30 Driver
4-Boulon
Perno estructural
4-Perno estructural
[SS674]
(4) #10 x 2" Vis / Tornillo
No. de pièce / Pieza n.° 209-1275 rev. 04/19/23
Curated Cartesian H4 - 2 Drawer
