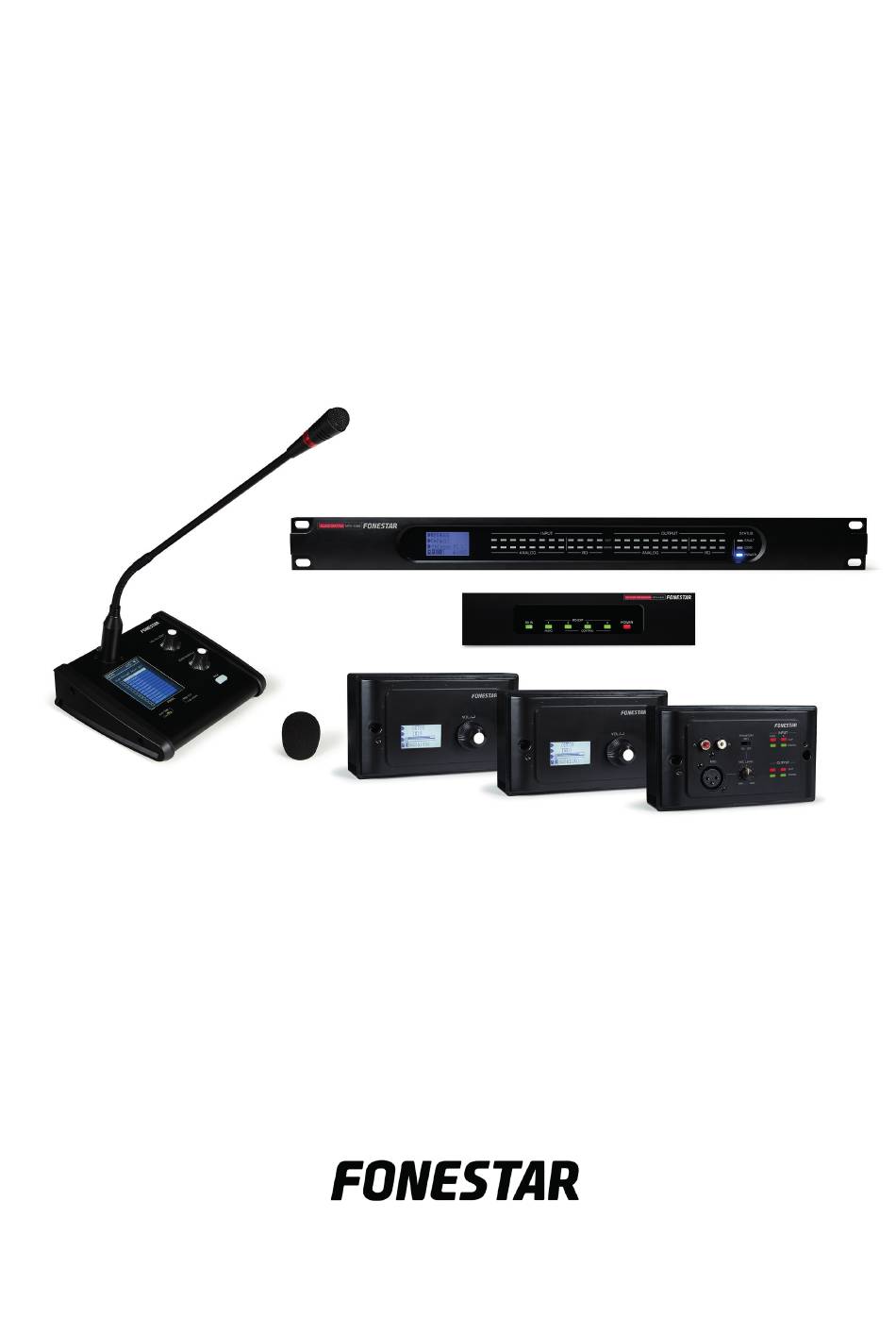

  • Page 1 MPX-4088 AUDIO MATRIX MATRICE D'AUDIO INSTRUCTION MANUAL/MODE D’EMPLOI...

  • Page 2: Optional Modules

    DESCRIPTION - The MPX-4088 is a versatile audio matrix, perfect for any size installation that allows a multitude of configuration options, DSP signal processing and integrates solutions to common problems such as feedback, thus covering almost any installation need. - It has 8 analogue input channels to 8 output zones and 4 digital configurable channels.

  • Page 3: Controls And Functions

    2.- Slot for installation of DANTE MPX-450D Expansion Module. 3.- Ethernet port. RJ-45 connector. 4.- RC-NET - IN/LINK: Input/output for interconnection of multiple matrixes MPX-4088. Connect the LINK output, to the IN input of the next matrix, and continue with the remaining matrixes up to a maximum of 16 matrixes, 192 inputs, and 192 zones.

  • Page 4: Zone Select

    ZONE SELECT/ for more than 3 seconds. 8.- RD: RD port for connection to MPX-4088 matrix on RD port 9/10 or 11/12 or AUDIO port of MPX-440X. RJ-45 connector. Note: The total cable distance must not exceed 150 meters for a Cat 5e STP cable.
  • Page 5 7.- Euroblock connection terminals, corresponding to output channel 9 or 11. 8.- Euroblock connection terminals, corresponding to output channel 10 or 12. 9.- Rd port for connection to MPX-4088 matrix on RD port 9/10 or 11/12 or AUDIO port of MPX-440X port extension . RJ-45 connector.
  • Page 6 6.- VOL./ : volume control and zone allocation. 7.- Rd port for connection to MPX-4088 matrix on RD port 9/10 or 11/12 or AUDIO port of MPX-440X port extension. RJ-45 connector. 8.- Euroblock connection terminals, corresponding to output channel 10 or 12.
  • Page 7 5.- RD EXP - CONTROL: Digital port for connection to MPX-420V or MPX-460P. RJ-45 connector. 6.- RD EXP - AUDIO: Digital port for connection to MPX-400MIC, MPX-410ES and MPX-430VS. RJ-45 connector. 7.- RD IN: Digital port for connection to MPX-4088 matrix on RD port 9/10 or 11/12. RJ-45 connector. MPX-450D - DANTE Expansion Module...

  • Page 8: Installation

    INSTALLATION MPX-410ES, MPX-420V y MPX-430VS MPX-460P - 8 -...
  • Page 9 9/10 or 11/12 depending on the RD port of the MPX-4088 matrix to which it is connected. Each matrix allows a maximum of two MPX-410ES connected and operating simultaneously.
  • Page 10 Each of the output zones can be controlled remotely using the MPX-420V, MPX-430VS or MPX-460P controls. These controls allow you to select any of the selectable inputs 1 to 12 of the MPX-4088 matrix, as well as to adjust the volume for each remote zone.
  • Page 11 OPTION 2 : Up to 8 MPX-460P serial connection for a total distance of Cat FTP cable. 5e less than 100 m. SERIES Note : 24 V DC, 300 mA power adapter required. MPX-4088 AUDIO MATRIX SERIES MPX-4088 AUDIO MATRIX...
  • Page 12 Connecting Device With the MPX-4088 matrix , you can configure a system from 12 zones (1 matrix) to 192 zones (16 matrixes). By installing DANTE MPX-450D modules in the matrixes we will be able to use more than 1 matrix, expanding the inputs and outputs, and creating a system compatible with other DANTETM systems.
  • Page 13 CONFIGURATION 2 Example with an MPX-4088 matrix and a MPX-440X port extension. ETHERNET SWITCH MP3 PLAYER MPX-4088 RC-NET ZONE 1 RELAY 9/10 INPUT RS-232 AMPLIFIER OUTPUT LINK 11/12 RC-NET AUDIO MATRIX MPX-4088 MPX-440X MPX-400MIC, MPX-410ES or MPX-430VS MPX-400MIC, MPX-410ES or MPX-430VS...

  • Page 14: Firmware Upgrade

    MPX-440X, the Firmware Update Tool must be downloaded. Go to: www.fonestar.com/MPX-4088 and go to the Software section to download the Firmware Update Tool. Connect your PC to the same network as the MPX-4088 matrix, run the Firmware Update Tool, and perform the following steps: 1.- Press the SETUP button and select the IP of the device to update.

  • Page 15: Configuring Network Parameters

    CONFIGURING NETWORK PARAMETERS It is possible to manually configure the network parameters of the MPX-4088 matrix by going to www.fonestar.com/MPX-4088 section Software to download the LAN Module Config Tool. Connect your PC to the MPX-4088 matrix, run the Network Configuration Tool, and perform the following steps: 1.- Press the SETUP button, select the IP of the device to be configured, and press the Config button.

  • Page 16: General Recommendations

    RC-Net position on the other cascaded matrixes. 3.- It is recommended that you connect the MPX-4088 matrix and PC to the same network using a router. It is recommended not to connect the MPX-4088 directly to the PC, or through a switch, to avoid problems with the network addresses between the two devices.
  • Page 17 If you do not have a router, you must manually set the network addresses of the PC and the MPX-4088 matrix. To change the network confi guration of the matrix, you must do so through the confi guration software “MPX-4088_LAN_module_Confi g_tool_V0.7”, available at: www.fonestar.com/MPX-4088 on THE SOFTWARE tab.
  • Page 18 - 18 -...
  • Page 19 CONNECTING AND CONFIGURING MPX-450D (DANTE NETWORK) After installing the MPX-450D expansion module on the rear panel of each MPX-4088 matrix in our installation, we must download the Audinate control software from: https://www.audinate.com/products/software/dante-controller. Next, we must redirect the outputs (output 1 to output 8) of the first MPX-450D module to the inputs (input 1 to input 8) of the second and so on (2 to 3, 3 to 4, etc.).
  • Page 20 Next, in the matrix program itself, we must redirect the NET inputs and outputs of all MPX-4088 matrixes in the installation, making a diagonal between the NET inputs and outputs, as follows: When we want to share an analogue input of an matrix on the NET channels (to be visible and selectable as...

  • Page 21: Technical Specifications

    TECHNICAL SPECIFICATIONS MPX-4088 FEATURES Audio matrix with 8 analogue input channels to 8 output zones. 4 configurable input/output digital channels. Optional zone controls, mod. MPX-420V and MPX-430VS for program selection in the zone where the program is broadcast. PC control software.

  • Page 22: Microphone Inputs

    Electret condenser with flexo and ring light INPUTS 1 balanced microphone, XLR 6.800 Ω 1 mini-USB port for uploading music alert tones in MP3 or WAV format 1 RD port for connection to MPX-4088 matrix, RJ-45 CONTROLS Microphone volume control and zone selector CONNEXION...
  • Page 23 MPX-420V FEATURES Remote volume and zone allocation controller for audio matrix mod. MPX-4088. Connection to the matrix via RJ-45, Cat 5e cable. Link extension for connection of up to 8 MPX-420V controllers in series. LCD display with volume level information for the selected output.
  • Page 24 MPX-440X FEATURES 4 RD port extender for audio matrix mod. MPX-4088. Connections via RJ-45, Cat 5e cable. LED power and connection indicators for each port. INPUTS 1 RD port for connecting to matrix MPX-4088, RJ-45 OUTPUTS 1 RD audio port for connecting mod. MPX-400MIC, MPX-410ES or MPX-430VS, RJ-45 3 RD control ports for connecting mod.
  • Page 25 DESCRIPTION - MPX-4088 est une matrice audio très polyvalente, parfaite pour les installations de toute taille, permettant une multitude d’options de configuration, le traitement du signal par DSP et des solutions intégrées aux problèmes courants tels que le feedback, couvrant ainsi presque tous les besoins d’installation.

  • Page 26: Contrôles Et Fonctions

    2.- Fente pour l’installation du module d’expansion DANTE MPX-450D. 3.- Port Ethernet. Connecteur RJ-45. 4.- RC-NET - IN/LINK : entrée/sortie pour interconnexion de plusieurs matrices ,MPX-4088. Connectez la sortie LINK à l’entrée IN de la matrice suivante et ainsi de suite avec le reste des matrices jusqu’à un maximum de 16 matrices, 192 entrées et 192 zones.
  • Page 27 ZONE SELECT/ pendant plus de 3 secondes. 8.- RD : port RD pour connexion à la matrice MPX-4088 au port RD 9/10 ou 11/12 ou port AUDIO de l’expansion des ports MPX-440X. Connecteur RJ-45. N.B. : la distance totale du câble ne doit pas dépasser les 150 mètres pour un câble STP Cat 5e.
  • Page 28 7.- Bornes de connexion euroblock, correspondant au canal de sortie 9 ou 11. 8.- Bornes de connexion euroblock, correspondant au canal de sortie 10 ou 12. 9.- Port RD pour connexion à la matrice MPX-4088 au port RD 9/10 ou 11/12 ou port AUDIO de l'expansion des ports MPX-440X. Connecteur RJ-45.
  • Page 29 6.- VOL./ : contrôle du volume et attribution des zones. 7.- Port RD pour connexion à la matrice MPX-4088 au port RD 9/10 ou 11/12 ou port AUDIO de l’expansion des ports MPX-440X. Connecteur RJ-45. 8.- Bornes de connexion euroblock, correspondant au canal de sortie 10 ou 12.
  • Page 30 RJ-45. 6.- RD EXP - AUDIO : port numérique pour la connexio à MPX-400MIC, MPX-410ES et MPX-430VS. Connecteur RJ-45. 7.- RD IN : port numérique pour connexion à la matrice MPX-4088 au port RD 9/10 ou 11/12. Connecteur RJ-45. MPX-450D...
  • Page 31 INSTALLATION MPX-410ES, MPX-420V et MPX-430VS MPX-460P - 31 -...
  • Page 32 à l’entrée de microphone ou de ligne, correspondante aux lignes 9/10 ou 11/12 selon le port RD de la matrice MPX-4088à laquelle vous vous êtes connecté. Chaque matrice permet un maximum de deux MPX-410ES connectés et fonctionnant en même temps.
  • Page 33 MPX-430VS ou MPX-460P. Ces boutons vous permettent de sélectionner n’importe quelle des entrées sélectionnables 1 à 12 de la matrice MPX-4088, ainsi que régler le volume pour chaque zone à distance. La commande MPX-430VS inclue deux sorties audio correspondant aux canaux 9/10 ou 11/12 selon le port RD de la matrice MPX-4088 auquel vous vous êtes connecté.
  • Page 34 : connexion en série de jusqu’à 8 pour une distance totale de câble FTP Cat. 5e moins de 100 m. SERIES N.B. : adaptateur électrique 24 V CC, 300 mA requis. MPX-4088 AUDIO MATRIX MPX-4088 AUDIO MATRIX 24 V CC, 300 mA 24 V CC, 300 mA 8 max.

  • Page 35: Mise En Marche

    EXEMPLES DE CONNEXION Avec la matrice MPX-4088, il est possible de configurer un système de 12 zones (1 matrice) à 192 zones (16 matrices). En installant des modules DANTE MPX-450D dans les matrices, nous pouvons utiliser plus d’une matrice, étendre les entrées et les sorties, et créer un système compatible avec d’autres systèmes DANTETM.
  • Page 36 MPX-460P MPX-420V ou MPX-420V ou MPX-420V ou MPX-460P MPX-460P MPX-460P CONFIGURATION 3 Exemple avec 2 matrices MPX-4088 connectées par des modules d’extension DANTE MPX-450D et une extension de ports RD MPX-440X. ROUTER REPRODUCTEUR MP3 MPX-4088 MPX-450D RC-NET ZONE 1 RELAY...

  • Page 37: Mise À Jour Du Firmware

    à la section Software pour télécharger l’outils de mise à jour du firmware. Connectez votre PC au même réseau que la matrice MPX-4088, lancez l’outils de mise à jour du firmware et suivez les indications suivantes : 1.- Appuyez sur le bouton SETUP et sélectionnez l’IP du dispositif à...
  • Page 38 Il est possible de configurer manuellement les paramètres de réseau de la matrice MPX-4088, pour cela allez sur www.fonestar.com/MPX-4088 section Software pour télécharger l’outils LAN Module Config Tool. Connectez votre PC à la matrice MPX-4088, lancez l’outils de configuration de réseau et suivez les indications suivantes : 1.- Appuyez sur le bouton SETUP, sélectionnez l’IP du dispositif à...

  • Page 39: Recommandations Générales

    LAN pour la première matrice et sur la position RC-Net pour les autres matrices en cascade. 3.- Il est recommandé de connecter la matrice MPX-4088 et le PC au même réseau via un routeur. Il n’est pas recommandé de connecter la matrice MPX-4088 directement au PC, ou via un switch, pour éviter les problèmes d’adresses de réseau entre les deux appareils.
  • Page 40 4.- Si le PC est équipé de différents adaptateurs réseau (fi laire, sans fi l, etc.), il n’est pas recommandé de les utiliser en même temps. Par exemple : si la connexion à la matrice MPX-4088 se réalise via une connexion fi laire, il n’est pas recommandé de se connecter à un réseau Wi-Fi en même temps.
  • Page 41 - 41 -...
  • Page 42 CONNEXION ET CONFIGURATION DE MPX-450D (DANTE network) MPX-450D MPX-4088 Après avoir installé le module d’extension sur le panneau arrière de chaque matrice de notre installation, nous devons télécharger le software de contrôle Audinate depuis : https://www.audinate.com/products/software/dante-controller. MPX-450D Ensuite, nous devons rediriger les sorties (sortie 1 à sortie 8) du premier module vers les entrées (entrée 1...
  • Page 43 Ensuite, dans le programme matriciel lui-même, nous devons rediriger les entrées et sorties NET de toutes les matrices MPX-4088 de l’installation, en faisant une diagonale entre les entrées et sorties NET, comme suit : Lorsque nous voulons partager une entrée analogique d’une matrice dans les canaux NET (afin qu’elle soit visible et sélectionnable comme source audio par le reste des matrices de l’installation), nous devons...

  • Page 44: Spécifications Techniques

    SPÉCIFICATIONS TECHNIQUES MPX-4088 CARACTÉRISTIQUES Matrice audio de 8 canaux d’entrée analogiques vers 8 zones de sortie. 4 canaux d’entrée/sortie audio numériques configurables. Sélection de la source audio dans chaque zone. DSP dans les entrées et sorties avec contrôle de priorité, égalisation paramétrique, suppresseur de larsen, etc.
  • Page 45 1 micro symètrique, XLR 5.100 Ω, attribuable aux canaux 10 ou 12. 1 ligne RCA stéréo, 5.100 Ω, 7’74 V, attribuables aux canaux 9/10 ou 11/12 1 port RD Net pour la connexion à la matrice MPX-4088, RJ-45 SORTIES 2 lignes symètriques, euroblock 240 Ω, 7’74 V, attribuables aux canaux numériques 9/10 ou 11/12...
  • Page 46 CARACTÉRISTIQUES Commande à distance du contrôle du volume avec deux sorties d’audio équilibrées et attribution de zones pour la matrice d’audio modèle MPX-4088. Connexion à la matrice par câble RJ-45, catégorie 5e. Écran LCD avec information du niveau de volume pour la sortie sélectionnée.
  • Page 47 MPX-440X CARACTÉRISTIQUES Prolongation de 4 ports RD pour la matrice d’audio modèle MPX-4088. Connexions par le câble RJ-45, Cat 5e. Indicateurs lumineux de mise en marche et de connexion pour chaque port. ENTRÉES 1 port RD pour connexion à matrice MPX-4088, RJ-45 SORTIES 1 port d’audio RD pour la connexion du modèle MPX-400MIC, MPX-410ES...
  • Page 48 www.fonestar.com...
