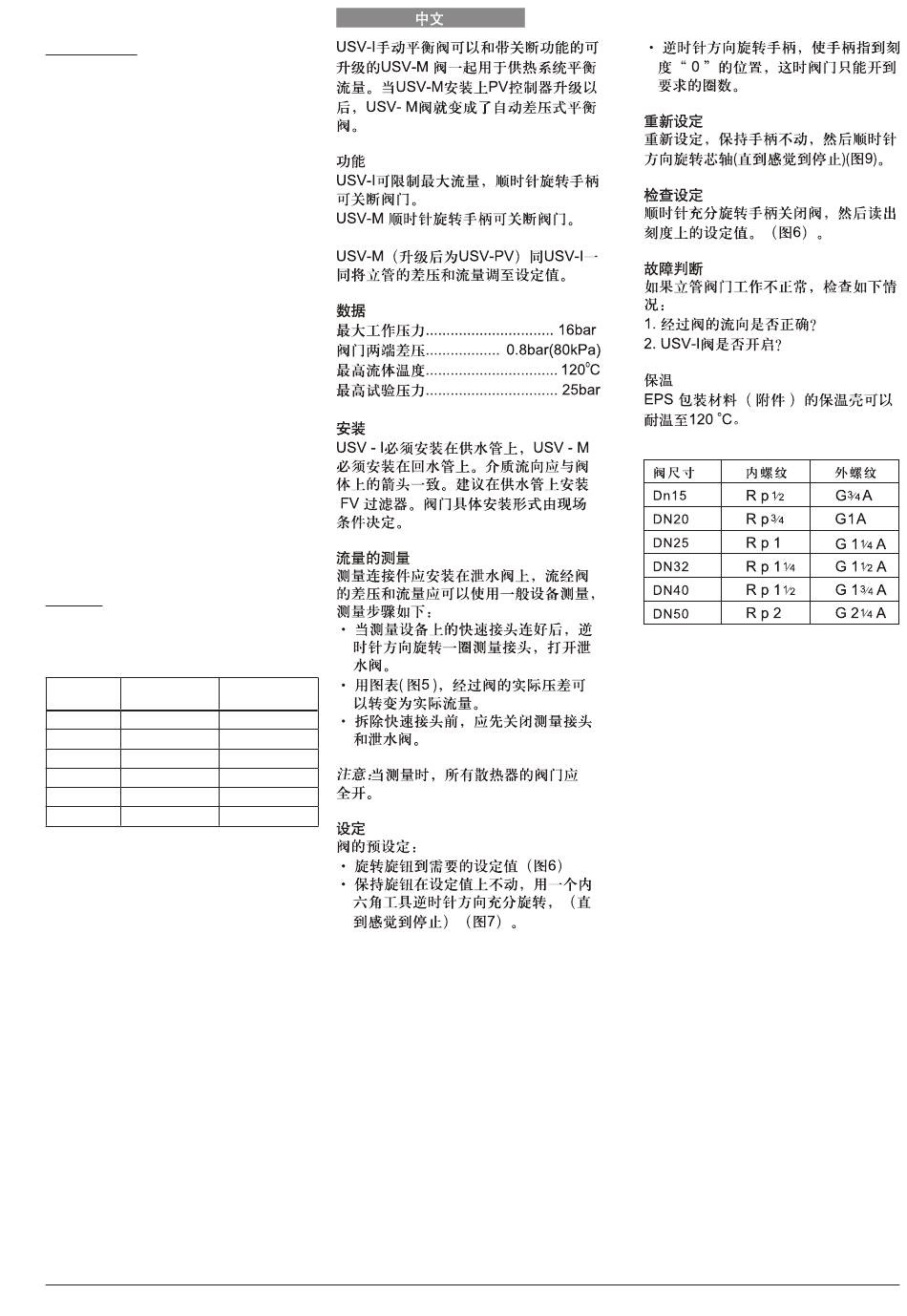

nastawianie
Aby nastawić USV-I należy:
• ustawić pokrętło we właściwym
położeniu (np. nastawa 2,9) (rys. 6)
• blokując dalszy obrót pokrętła użyć
klucza imbusowego sześciokątnego,
obrócić trzpień przeciwnie do ruchu
wskazówek zegara do wyczuwalnego
oporu (rys. 7)
• obrócić pokrętło w lewo do momentu
aż wskaźnik na nim pokryje się z „0"
na skali zaworu; po tych czynnościach
zawór zostanie otwarty na nastawę 2,9.
(rys. 8)
Zerowanie nastawy
Blokując pokrętło obrócić trzpień
sześciokątnym kluczem imbusowym
w prawo do wyczuwalnego oporu (rys. 9).
Sprawdzanie nastawy
Zamknąć zawór obracając pokrętło w
prawo do wyczuwalnego oporu
• odczytać nastawę na skali zaworu
(rys. 9)
lokalizacji usterek
Jeśli zawór nie działa prawidłowo należy
sprawdzić:
1. Kierunek przepływu
2. Otwarcie zaworu
Izolacja
Styropianowe łupki izolacyjne stanowią
wyposażenie dodatkowe i mogą być
używane do temperatury 120° C.
wielkość
Gwintu
zaworu
wewnętrzny
DN 15
Rp 1/2
DN 20
Rp 3/4
DN 25
Rp 1
DN 32
Rp 1 1/4
DN 40
Rp 1 1/2
DN 50
Rp 2
73693450 DH-SMT/SI
Gwintu
zewnętrzny
G 3/4 A
G 1 A
G 1 1/4 A
G 1 1/2 A
G 1 3/4 A
G 2 1/4 A
VI.C1.D2.1Z
© Danfoss 12/2007
