DINUY KNX RE KNT DA1 Installation

ACTUADOR DE REGULACIÓN DE 3 CANALES DALI
RE KNT DA1
CARACTERÍSTICAS TÉCNICAS
Tensión Nominal Externa
Alimentación desde el Bus
Consumo
Programación a través de
Medio KNX
Válido para...
Nº Máximo de Equipos DALI
Puesta en Marcha
Dimensiones
Peso
Temperatura de Funcionamiento
Temperatura de Almacenamiento
Protección Ambiental
De acuerdo a las Directivas
De acuerdo a las Normas
Certificación
DESCRIPCIÓN
Actuador de regulación que permite la regulación de Drivers o Reactancias
DALI, con luminarias LED o fluorescencia.
Dispone de 3 canales de salida, con un máximo de 64 equipos DALI por
cada canal. (máximo 128 para los tres canales).
Comunicación uni-direccional y broadcasting. No permite la creación de
grupos dentro de cada uno de los 3 canales.
Formato modular, para su montaje en carril DIN.

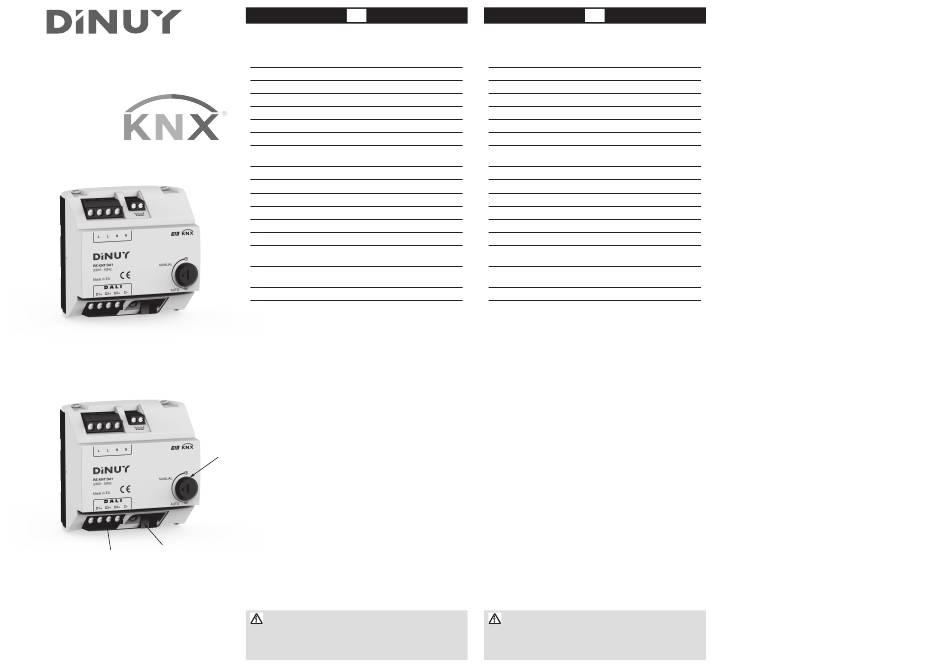

Incorpora un potenciómetro frontal (A), el cual permite regular
manualmente y, de esta forma, comprobar el correcto cableado de la
instalación, sin necesidad del Bus:
· Manual (cualquier posición por encima del mínimo): con el propio
potenciómetro es posible regular las luminarias sin necesidad de
conectar el Bus.
A
· Auto (al mínimo): funcionamiento a través del Bus.
Dispone de terminal de conexión estándar KNX PT1 (B).
Protegido frente a sobrecargas, cortocircuitos y sobretemperatura.
Acoplador de Bus KNX, BCU, incorporada.
Incorpora una entrada anti-pánico para sistemas de seguridad: en caso de
emergencia, habilitando esta entrada, las luminarias se encenderán al
máximo, sin hacer caso a la regulación.
Programación y puesta en marcha mediante ETS4 o versiones posteriores.
B
C
¡Los trabajos con equipos eléctricos en la red de 230V, deben de ser
realizados exclusivamente por técnicos cualificados!.
¡Desconecte la tensión de red antes de proceder al montaje, desmontaje o
manipulación del equipo eléctrico!.
ES
110 - 230V~ 50Hz
21 - 32Vcc
10W
ETS4 o posterior
PT1
Drivers o Balastros DALI
64 por canal con un
máximo de 128 para los 3 canales
System Mode
5 módulos, 87,5mm x 65mm
Xg
-5ºC ~ +45ºC
-30ºC ~ +70ºC
IP20 según EN60529
Seguridad 73/23/EEC
Comp. Electromagn. 204/108/EC
KNX Standard 2.0
EN60669-1, 2-1 y 2-3
EIB/KNX
ATENCIÓN: ¡Tensión peligrosa!.
GB
3-CHANNEL DALI DIMMING ACTUATOR
TECHNICAL DATA
External Nominal Voltage
110 - 230V~ 50Hz
Supply from KNX bus
21 ~ 32V
DC
Consumption
10W
Application Software
ETS4 or later
KNX Medium
TP1
Valid for... DALI Drivers or Ballasts
Number Maximum od DALI ECGs 64 per channel with a
maximum of 128 for the 3 channels
System-mode
Commissioning mode
Dimensions 5 modules, 87,5mm x 65mm
Weight Xg
Operation Temperature range -5ºC ~ +45ºC
Storage Temperature range
-30ºC ~ +70ºC
Degree of protection IP20 (EN60529)
Directives Low Voltage 73/23/EEC
EMC 204/108/EC
According to the Standards KNX Standard 2.0
EN60669-1, 2-1 & 2-3
Marking EIB/KNX
DESCRIPTION
DALI Dimming Actuator for Drivers or Ballasts, with fluorescent tubes or
LED lighting.
3 output channels, with a maximum of 64 DALI ECGS per channel.(128 for
the 3 channels).
Uni-directional and broadcasting communication. Does not allow the
creation of groups within each of the 3 channels.
Modular housing, DIN-rail mounting.
Manual control through built-in knob (A) which allows manual dimming to
check the correct wiring of the installation, without the need of the Bus:
- Manual (any position above the minimum): with the knob it is possible to
control the lighting fixtures without the Bus.
- Auto (at minimum): working through the BUS.
KNX TP1 standard connection terminal (B).
Protected against overload, short circuit and overtemperature.
Integrated KNX Bus Coupling Unit (BCU).
It incorporates an Anti-panic input for safety systems: in case of emergency,
enabling this input, the lighting fixtures will be switched on to the maximum,
ignoring the dimming signal.
Programming and commissioning via ETS4 or later versions.
WARNING: Hazardous voltage!.
Work with electrical equipment on the 230V mains must be carried out only by
qualified technicians!.
Switch the mains off before installing, removing or handling of electrical
equipment!.
