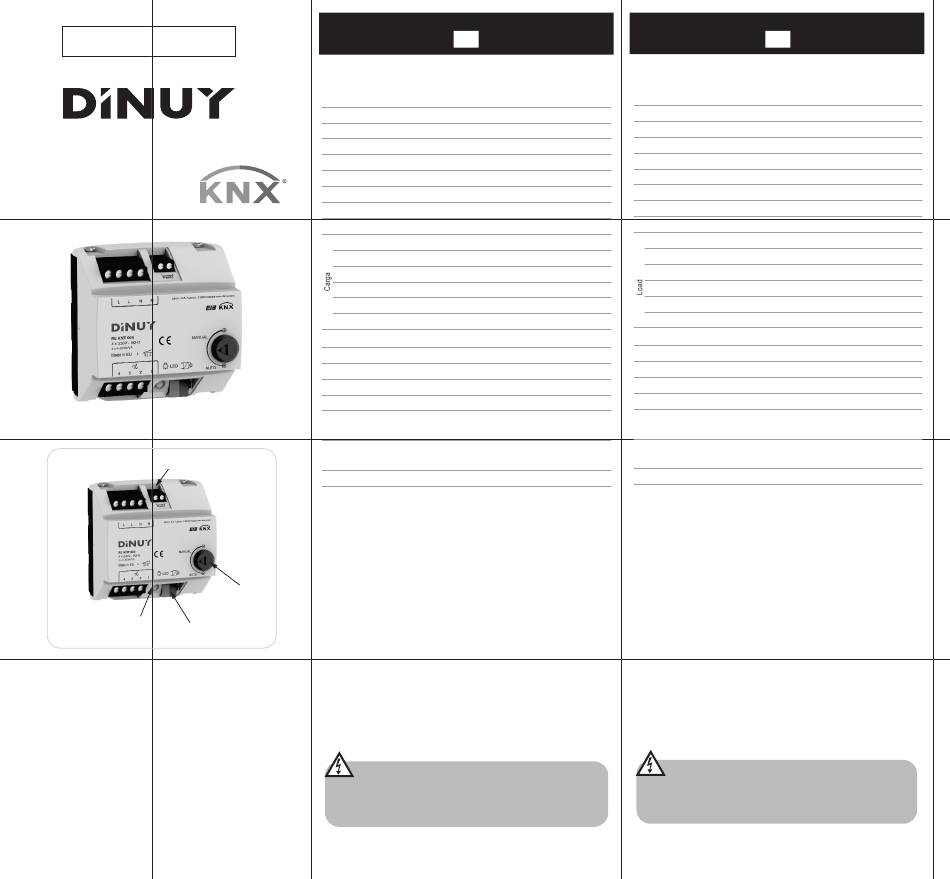

DINUY RE KNT 004 Manual

RE KNT 004
A
D
B
C
E

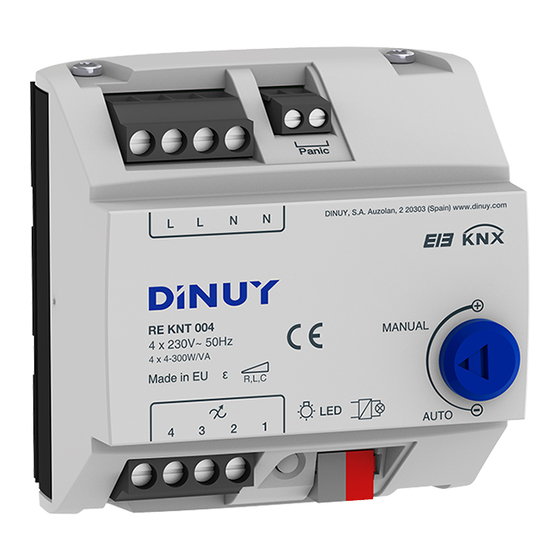

ACTUADOR DE REGULACIÓN UNIVERSAL DE 4 CANALES
ESPECIFICACIONES TÉCNICAS
Tensión Nominal 230V~ 50Hz
Alimentación desde KNX 21 ~ 32Vcc (a través del Bus)
Conexión al Bus KNX Mediante terminal de conexión
Programación a través de ETS4 o posterior
Medio KNX PT1
Canales de Salida 4
Puesta en Marcha System Mode
Tensión Aislamiento 4KV
CA
Incandescencia 4 ~ 300W por canal
Halógenas 230V 4 ~ 300W por canal
Halógenas con trafo Electrónico 20 ~ 280VA por canal
Lámparas LED 230V~ 4 ~ 120VA por canal
(regulables a principio de fase)
Lámparas LED 230V~ 4 ~ 250VA por canal
(regulables a fin de fase)
Lámparas LED 12V~ 10 ~ 280VA de transformador por canal
(con trafo Electrónico)
Dimensiones 5 módulos, 87,5mm x 65mm
Montaje Carril DIN 46277
Temperatura funcionamiento -5ºC ~ +45ºC
Temperatura almacenamiento -30ºC ~ +70ºC
Grado protección IP20 (EN60529)
De acuerdo a las Directivas Seguridad 73/23/EEC
Comp. Electromagn. 204/108/EC
De acuerdo a las Normas KNX Standard 2.0
EN60669-1, 2-1 y 2-3
Certificación EIB/KNX
DESCRIPCIÓN
Actuador de regulación modular universal, de 4 canales, por control de fase (principio o fin
de fase), siendo válido para diferentes tipos de carga R, L ó C:
- Incandescencia y Halógenas 230V.
- Halógenas con transformador electrónico.
- Lámparas LED 230V~ regulables.
- Lámparas LED 12V~ regulables con transformador electrónico.
Dispone de 4 canales de salida independientes.
Incorpora un Potenciómetro (D), el cual permite comprobar, manualmente, el funcionamiento
correcto del regulador, sin necesitada de conectar el Bus KNX:
· Manual (cualquier posición por encima del mínimo): con el propio potenciómetro es
posible regular las lámparas sin necesidad de conectar el Bus.
· Automático (al mínimo): funcionamiento a través del Bus.
Protegido frente a sobrecargas y cortocircuitos. Incorpora protección térmica de
funcionamiento rearmable.
Entrada anti-pánico (A), para sistemas de seguridad: en caso de emergencia, habilitando
esta entrada, las lámparas se encenderán al máximo sin hacer caso a la regulación.
Programación y puesta en marcha mediante ETS4 o versiones posteriores. Dispone de
terminal de conexión estándar (C).
ATENCIÓN: ¡Tensión peligrosa!
¡Los trabajos con equipos eléctricos en la red de 230V, deben de
ser realizados exclusivamente por técnicos cualificados!.
¡Desconecte la tensión de red antes de proceder al montaje,
desmontaje o manipulación del equipo eléctrico!.

TECHNICAL DATA

Nominal voltage
Supply from KNX bus
Connection
Commissioning
KNX Media
Channels
Configuration mode
Insulation voltage
(tensión alimentación/bus)
Incandescence
Halogens 230V
Halogen with Electronic transformer
230V~ LED Lamps
230V~ LED Lamps
12V~ LED Lamps
Dimensions
Mounting
Working temperature
Storage temperature
Protection degree
Directives
According to the Standards
Marking

DESCRIPTION

4-channel universal modular dimming actuator for leading and trailing edge phase control
(R, L & C loads):
- Incandescence & Halogens 230V~.
- Halogens with electronic transformer.
- Dimmable 230V~ LED lamps.
- Dimmable 12V~ LED lamps with electronic transformer.
Four independent output channels.
Built-in Potentiometer (D), which allows to test manually the correct working of the dimmer,
without connecting the Bus:
· Manual (any other position higher than minimum): with the potentiometer is
possible to regulate the lamps without the KNX bus.
· Automatic (at minimum): normal operation through the bus.
Protected against overloads and short-circuits. Built-in resettable heating protection.
Anti-panic input (A) for safety systems: disabling this input, the lamps will turn on to the
maximum brightness ignoring the dimming.
Programmation and commissioning by ETS4 or later.
Built-in KNX standard connecting terminal (C).
WARNING: Hazardous voltage!.
.
Work with electrical equipment on the 230V mains must be carried
out only by qualified technicians!.
Switch off the mains before installing, removing or handling of
electrical equipment!.
GB
4-CHANNEL UNIVERSAL DIMMING ACTUATOR
230V~ 50Hz
21 ~ 32V (via Bus)
DC
Connecting terminal
ETS4 or later
TP1
4
System Mode
4KV (bus/mains voltage)
AC
4 ~ 300W per channel
4 ~ 300W per channel
20 ~ 280VA per channel
4 ~ 120VA per channel
(dimmable by leading-edge)
4 ~ 250VA per channel
(dimmable by trailing-edge)
10 ~ 280VA of transformer per channel
(with Electronic transformer)
5 modules, 87.5mm x 65mm
DIN 46277 rail
-5ºC ~ +45ºC
-30ºC ~ +70ºC
IP20 (EN60529)
Low-voltage 73/23/EEC
EMC 204/108/EC
KNX 2.0
EN60669-1, 2-1 & 2-3
EIB/KNX
