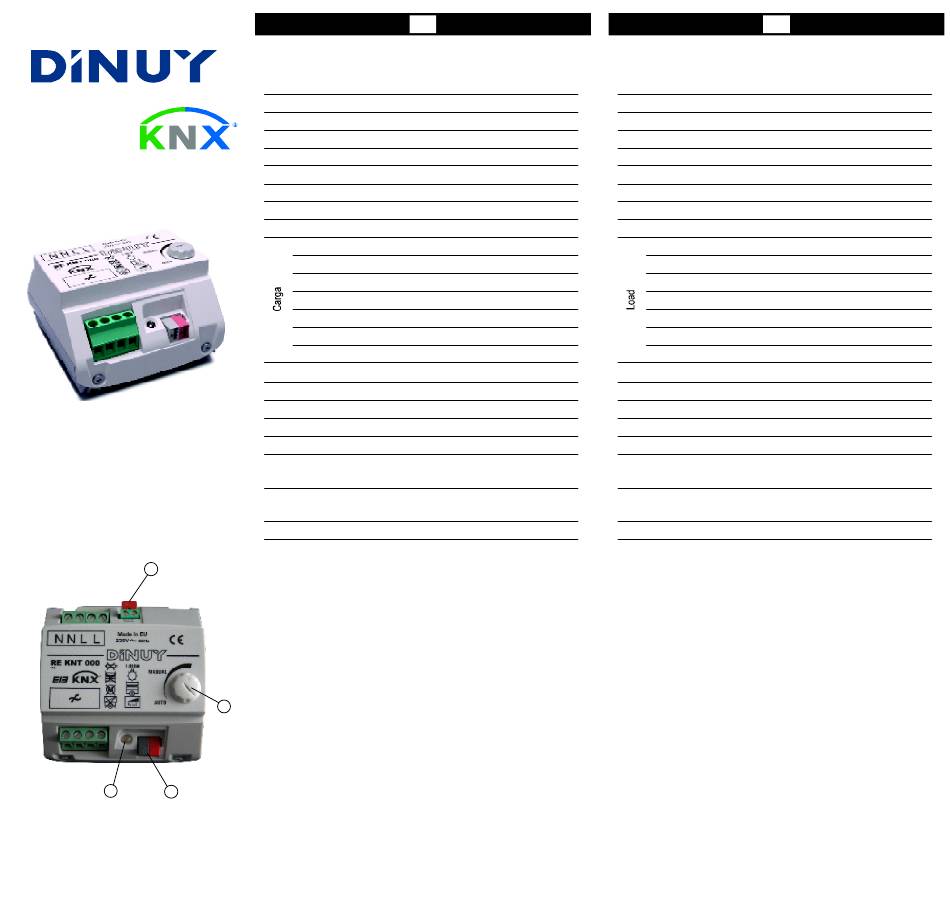

DINUY RE KNT 000 Quick Start Manual

RE KNT 000
A
D
B
C
E
ACTUADOR DE REGULACIÓN UNIVERSAL DE 1 CANAL
ESPECIFICACIONES TÉCNICAS
Tensión Nominal 230V~ 50Hz
Alimentación desde KNX 21 ~ 32V
Conexión al Bus KNX Mediante terminal de conexión
Programación a través de ETS3 ó ETS4
Medio KNX PT1
Canales de Salida 1
Puesta en Marcha System Mode
Tensión Aislamiento 4KV
Incandescencia 100 ~ 1.000W
Halógenas 230V 100 ~ 1.000W
Halóg. trafo Ferromagnético 100 ~ 800W
Halóg. trafo Electrónico 100 ~ 1.000W
LED a 230V 7 ~ 300W
LED 12V~ con trafo Electrón. Máximo 18 trafos y 1 lámp/trafo
Fluo-Compactas (CFL) 20 ~ 400W
Dimensiones 5 módulos, 87,5mm x 65mm
Montaje Carril DIN 46277
Temperatura funcionamiento -5ºC ~ +45ºC
Temperatura almacenamiento -30ºC ~ +70ºC
Grado protección IP20 (EN60529)
De acuerdo a las Directivas Seguridad 73/23/EEC
Comp. Electromagn. 204/108/EC
De acuerdo a las Normas KNX Standard 2.0
EN60669-1, 2-1 y 2-3
Certificación EIB/KNX
DESCRIPCIÓN
Actuador de regulación modular universal, de 1 canal, por control de fase (principio
o fin de fase), siendo válido para diferentes tipos de carga R, L ó C:
- Incandescencia y Halógenas 230V.
- Halógenas con transformador ferromagnético.
- Halógenas con transformador electrónico.
- Lámparas Fluo-compactas regulables (CFL).
- LED a 230V regulables.
- LED a 12V~ regulables con transformador electrónico.
Dispone de 1 canal de salida, con una capacidad máxima de hasta 1.000W.
Incorpora un Potenciómetro (D), el cual permite comprobar, manualmente, el
funcionamiento correcto del regulador, sin necesidad de conectar el Bus:
· Manual (cualquier posición por encima del mínimo): con el propio potenciómetro
es posible regular las lámparas sin necesidad de conectar el Bus.
· Automático (al mínimo): funcionamiento a través del Bus.
Protegido frente a sobrecargas y cortocircuitos. Incorpora protección térmica de
funcionamiento rearmable.
Entrada anti-pánico (A), para sistemas de seguridad: en caso de
emergencia, habilitando esta entrada, las lámparas se encenderán al máximo sin
hacer caso a la regulación.
Programación y puesta en marcha mediante ETS3 ó ETS4. Dispone de terminal de
conexión estándar (C).
TECHNICAL DATA
Nominal voltage
(a través del Bus) Supply from KNX bus
CC
Connection
Commissioning
KNX Media
Channels
Configuration mode
(tensión alimentación/bus) Insulation voltage
CA
Dimensions
Mounting
Working temperature
Storage temperature
Protection degree
Directives
According to the Standards
Marking
DESCRIPTION

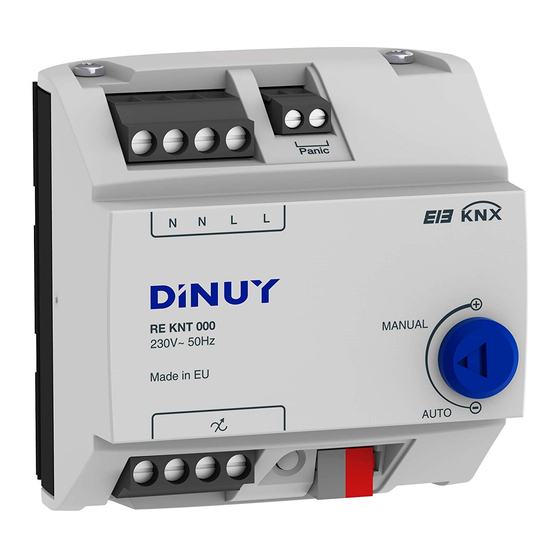

1-channel universal modular dimming actuator for leading and trailing edge phase
control (R, L & C loads):
- Incandescence & Halogens 230V~.
- Halogens with ferromagnetic transformer.
- Halogens with electronic transformer.
- Dimmable Compact fluorescent lamps (CFL).
- Dimmable 230V~ LED lamps.
- Dimmable 12V~ LED lamps with electronic transformer.
One output channel, with a maximum load capacity of 1.000W.
Built-in Potentiometer (D), which allows to test manually the correct working of the
dimmer, without connecting the Bus:
· Manual (any other position higher than minimum): with the potentiometer is
· Automatic (at minimum): normal operation through the bus.
Protected against overloads and short-circuits. Built-in resettable heating protection.
Anti-panic input (A) for safety systems: enabling this input, the lamps will turn on to
the maximum ignoring the dimming.
Programmation and commissioning by ETS3 or ETS4. It has a KNX standard
connecting terminal (C).
GB
1-CHANNEL UNIVERSAL DIMMING ACTUATOR
230V~ 50Hz
21 ~ 32V (via Bus)
DC
Connecting terminal
ETS3 or ETS4
TP1
1
System Mode
4KV (bus/mains voltage)
AC
Incandescence 100 ~ 1.000W
Halogens 230V 100 ~ 1.000W
Halog. Ferromagnetic transfo. 100 ~ 800W
Halog. Electronic transfo. 100 ~ 1.000W
LED 230V 7 ~ 300W
LED 12V~ Electrón. transfo. < 18 transfo. & 1 lamp/transfo.
Compact-fluorescence (CFL) 20 ~ 400W
5 modules, 87.5mm x 65mm
DIN 46277 rail
-5ºC ~ +45ºC
-30ºC ~ +70ºC
IP20 (EN60529)
Low-voltage 73/23/EEC
EMC 204/108/EC
KNX 2.0
EN60669-1, 2-1 & 2-3
EIB/KNX
possible to regulate the lamps without the KNX bus.
