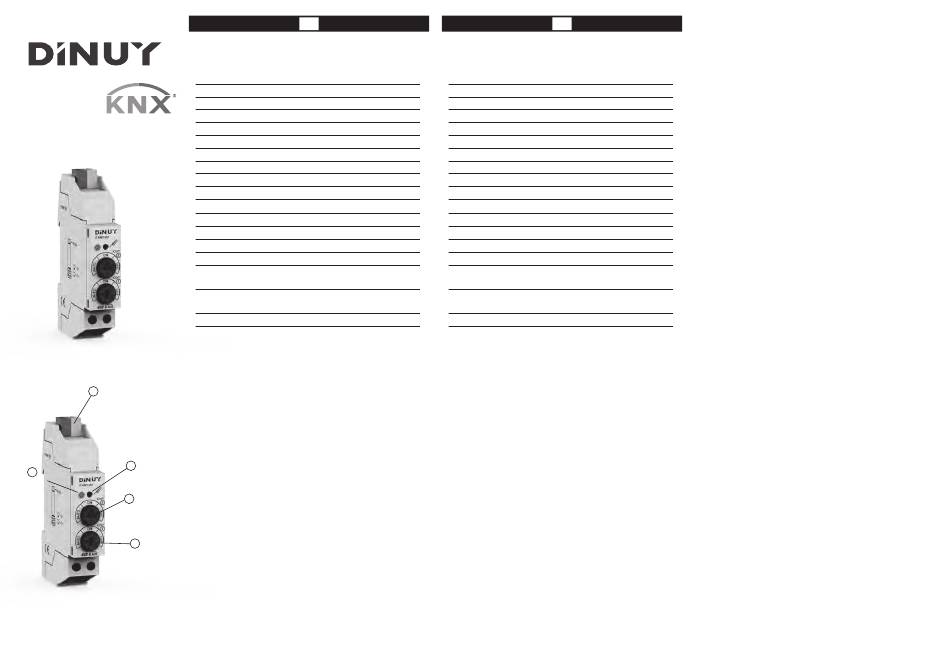

DINUY KNK IT KNT 001 Quick Start Manual

ACTUADOR DE CONMUTACIÓN DE 2 CANALES INDEPENDIENTES
ESPECIFICACIONES TÉCNICAS
Tensión Nominal
Alimentación desde KNX
Conexión al Bus KNX
Programación a través de
IT KNT 001
Medio KNX
Canales de Salida
Puesta en Marcha
Tensión Aislamiento
Carga
Dimensiones
Montaje
Temperatura funcionamiento
Temperatura almacenamiento
Grado protección
De acuerdo a las Directivas
De acuerdo a las Normas
Certificación
DESCRIPCIÓN
Se trata de un Actuador de conmutación que puede funcionar como:
- Actuador de persianas/toldos de un canal de salida (Fig. 1).
- Actuador de conmutación de dos canales de salida independientes (Fig. 2).
C
Capacidad máxima de hasta 16A por canal.
Dispone de 2 relés bi-estables.Incorpora la Unidad de Acoplamiento al Bus (BCU).
Formato modular, para su instalación sobre carril DIN.
Incorpora dos potenciómetros en el frontal (A y B), uno para cada canal de salida
D
independiente. Permiten comprobar, manualmente, el funcionamiento correcto,
E
solamente, cuando trabaja como Actuador de Conmutación, sin necesidad
deconectar el Bus KNX:
· ON: Funcionamiento en ON permanente.
A
· OFF: Funcionamiento en OFF permanente.
· Auto: funcionamiento a través del Bus.
Programación y puesta en marcha mediante ETS4.
B
Dispone de terminal deconexión estándar (C).
E
ACTUADOR DE PERSIANAS/TOLDOS 1 CANAL Ó
230V~ 50Hz
21 ~ 32V (a través del Bus)
CC
Mediante terminal de conexión
ETS4
PT1
1 - Persianas ó 2 - Conmutación
System Mode
4KV (tensión alimentación/bus)
CA
16A por canal. 2 relés biestables.
1 módulo, 17,5mm x 60mm
Carril DIN 46277
-5ºC ~ +45ºC
-30ºC ~ +70ºC
IP20 (EN60529)
Seguridad 73/23/EEC
Comp. Electromagn. 204/108/EC
KNX Standard 2.0
EN60669-1, 2-1 y 2-3
EIB/KNX
GB
1-CHANNEL SHUTTER ACTUATOR OR
2-CHANNEL SWITCHING ACTUATOR

TECHNICAL DATA

Nominal voltage 230V~ 50Hz
Supply from KNX bus 21 ~ 32V (via Bus)
DC
Connection Connecting terminal
Commissioning ETS4
KNX Media TP1
Channels 1 - Shutter or 2 - Switches
Commissioning mode System Mode
Insulation voltage 4KV (bus/mains voltage)
AC
Load 16A per channel, 2 bistable relays
Dimensions 1 module, 17.5mm x 65mm
Mounting DIN 46277 rail
Working temperature -5ºC ~ +45ºC
Storage temperature -30ºC ~ +70ºC
Protection degree IP20 (EN60529)
Directives Low-voltage 73/23/EEC
EMC 204/108/EC
According to the Standards KNX 2.0
EN60669-1, 2-1 & 2-3
Marking EIB/KNX

DESCRIPTION

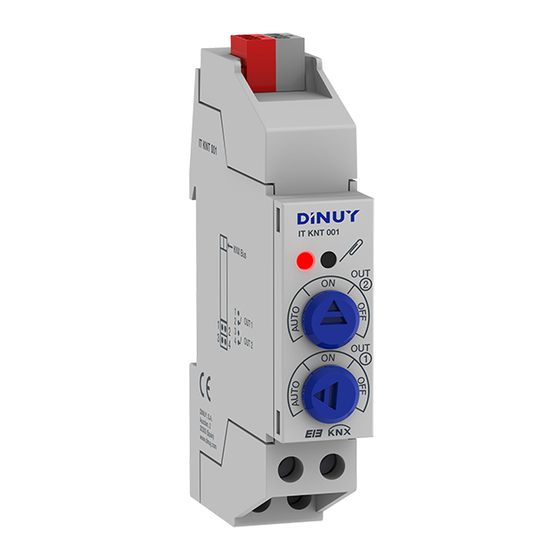

This device consists in a switching actuator which can operate as:
- 1-channel Shutter Actuator (Fig. 1).
- 2-channel Switching Actuator (Fig. 2).
Maximum output switching rating of up to 16A per channel with
potential-freecontacts.
Integrated bus coupling unit (BCU).
Modular installation device for DIN 17,5mm rail.It incorporates two Potentiometers
(A & B), each one for each output channel. Itallows manual output control, for a
provisional operation, when it works asswitching actuator without being connected
to the KNX Bus:
· ON: Permanent Manual ON mode.
· OFF: Permanent Manual OFF mode.
· Auto: Bus operation.
Programmation and commissioning by ETS4.
It has a KNX standard connectingterminal (C).
