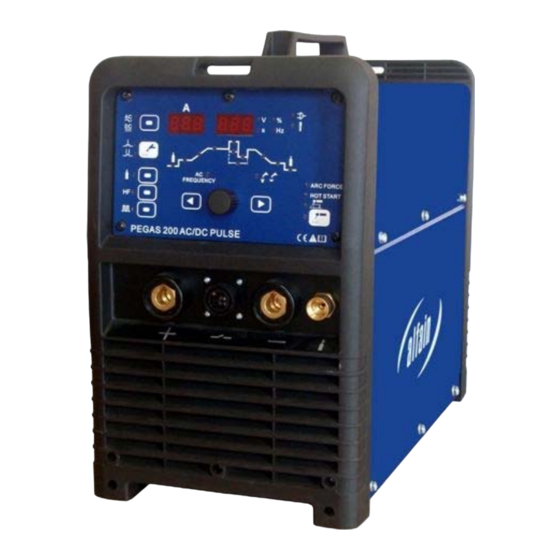

Alfain PEGAS 200 Service Manual

PEGAS 200 AC-DC PULSE SERVISNÍ MANUÁL SERVICE MANUAL-4
page 1
SERVISNÍ MANUÁL PEGAS 200 AC-
DC PULSE
1. VAROVÁNÍ
UPOZORNĚNÍ – Pouze osoba splňující
kvalifikaci danou zákonem je oprávněna
opravovat stroj.
PŘED OTEVŘENÍM KRYTU STROJE JEJ
ODPOJTE VYTAŽENÍM SÍŤOVÉ VIDLICE ZE
SÍTĚ.
Každé 4 měsíce otevřete stroj a jemně ho
vyfoukejte stlačeným suchým vzduchem
POZOR, NEPOUŽÍVEJTE STLAČENÝ
VZDUCH O PŘÍLIŠ VYSOKÉM TLAKU, ABY
NEDOŠLO K MECHANICKÉMU POŠKOZENÍ
ELEKTROSOUČÁSTEK.
Každé 4 měsíce zkontrolujte řádný stav
svařovacích kabelů a síťových kabelů.
Není povolena žádná modifikace
svařovacího stroje.
Pro Vaši bezpečnost je nutné posečkat se
sundáním krytu ze stroje po odpojení ze sítě
po dobu minimálně 5 minut, kdy klesne
napětí na kondenzátorech na hodnotu pod
36 V.
2. BLOKOVÉ SCHÉMA
ALFA IN a. s. © 2012
SERVICE MANUAL PEGAS 200 AC-
DC PULSE
WARNING
NOTE Only trained personnel are
permitted to work inside the machine.
BEFORE OPENING THE MACHINE, CUT
OFF ITS ELECTRICAL POWER BY
REMOVING THE PLUG FROM THE MAINS
SUPPLY SOCKET.
Every six months, open the machine and
clean it inside, using compressed
dehumidified air.
CAUTION. DO NOT USE COMPRESSED
AIR AT TOO HIGH A PRESSURE. YOU
COULD DAMAGE THE ELECTRONIC
COMPONENTS.
With the same frequency, check the
welding cables and the supply cables.
No modification, of any type, may be
made to the welding machine.
For safety while maintaining the machine,
please shut off the supply power and wait
for 5 minutes, until capacity voltage
already drops to safe voltage 36V.
ELECTRICAL PRINCIPLE DRAWING
SERVISNÍ TECHNICKÁ DOKUMENTACE
