Summary of Contents for DekoLight Multi Dimmer 4

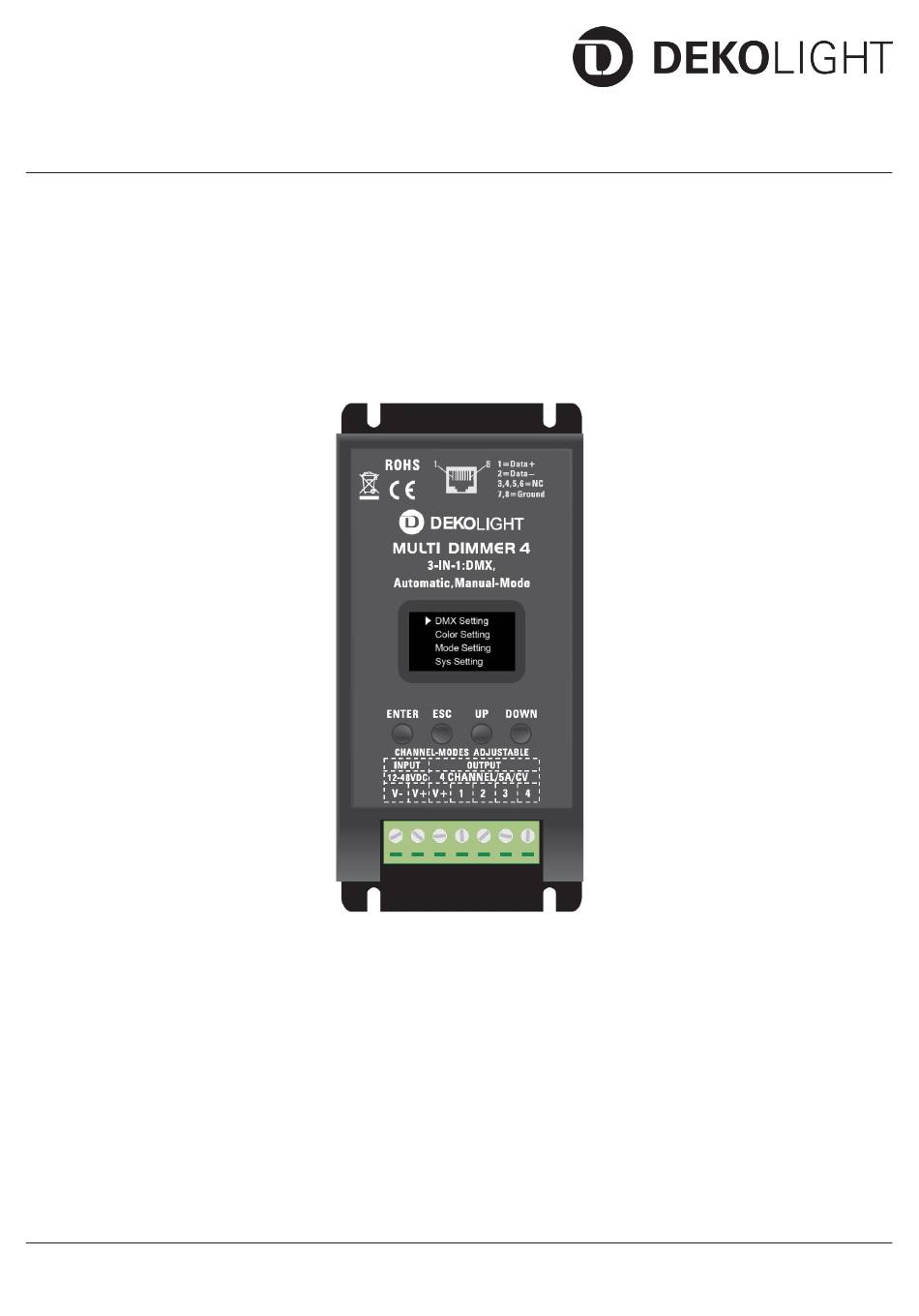

- Page 1 Produkt-Hinweise Bedienungsanleitung Artikel Nr.: 843279 MULTI-LED-Dimmer 4, DMX/Auto/Manuell Deko-Light Elektronik-Vertriebs GmbH 16.02.2023 www.deko-light.com / deko@deko-light.com Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. 1 / 20...
-
Page 2: Table Of Contents
Produkt-Hinweise Bedienungsanleitung Artikel Nr.: 843279 Inhaltsverzeichnis Sicherheitshinweise ..........................Seite 3 Bestimmungsgemäße Verwendung ......................Seite 4 Pflege und Wartung ..........................Seite 4 Funktionsstörung ............................ Seite 4 Lagerung und Entsorgung ........................Seite 4 Lieferumfang ............................Seite 4 Technische Daten ........................... Seite 5 Product Besonderheiten ......................... -
Page 3: Sicherheitshinweise
Produkt-Hinweise Bedienungsanleitung Artikel Nr.: 843279 Sehr geehrter Kunde, vielen Dank das Sie sich für den Kauf unseres Produktes entschieden haben. Es erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Um den Zustand des Produktes zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Produkt-Hinweise und Montageanleitung beachten! Sie enthalten wichtige Informationen zur Inbetriebnahme und Handhabung. -
Page 4: Bestimmungsgemäße Verwendung
Produkt-Hinweise Bedienungsanleitung Artikel Nr.: 843279 2. Bestimmungsgemäße Verwendung Dieses Produkt dient nur zur Steuerung von Beleuchtungen/LED-Stripes und darf nur auf normal bzw. nicht entflammbaren Flächen betrieben werden. Die Verwendung muss in geschützten und trockenen Innenräumen erfolgen. 3. Pflege und Wartung Reparaturen dürfen ausschließlich durch den Elektro-Fachmann ausgeführt werden. -
Page 5: Technische Daten
Produkt-Hinweise Bedienungsanleitung Artikel Nr.: 843279 7. Technische Daten Spannungsversorgung: 12-48V DC/CV (V-, V+) Leistung: max. 20A (4x 5A je Kanal) 12V: 4x 60W = 240W 24V: 4x 120W = 480W 48V: 4x 240W = 960W Schutzklasse: Signal: DMX 512 / Automatik / Manuell Data In/Out: CAT5 (RJ 45) Kanäle:... -
Page 6: Technische Installationszeichnung
Produkt-Hinweise Bedienungsanleitung Artikel Nr.: 843279 9. Technische Installationszeichnung Steuerung via DMX-Signal: Single, WW/CW CCT, RGB, RGBW 12-48V DC/CV Single, WW/CW CCT, RGB, RGBW 12-48V DC/CV Insgesamt bis zu 32 Dimmer in Reihe (Data In/Out, KEINE sternförmige Verkabelung!) installierbar. Ggf. 120Ohm Abschlusswiderstand montieren. Steuerung via Automatik-Modus / Manueller-Modus: Single, WW/CW CCT, RGB, RGBW 12-48V DC/CV... -
Page 7: Menü Navigation
Produkt-Hinweise Bedienungsanleitung Artikel Nr.: 843279 10. Menü Navigation 1. Bedienmenü aktivieren / entsperren Um versehentliche Änderungen zu verhindern, sperrt sich das Bedienmenü nach 60 Sek. Nach weiteren 60 Sek. schaltet sich das Display aus. Um das Display zu reaktivieren, drücken Sie eine beliebige Taste. Danach erscheint die Anzeige „Lock“. - Page 8 Produkt-Hinweise Bedienungsanleitung Artikel Nr.: 843279 5. Steuerung mit DMX Um den Multi-LED-Dimmer mittels DMX-Signal steuern zu können, muss im ersten Schritt der Menüpunkt „DMX“ im Hauptmenü ausgewählt werden. Anschließend muss die korrekte DMX-Startadresse eingestellt werden (ggf. beim Verantwortlichen der DMX-Installation erfragen). Je nachdem welche LED-Komponente (Single, WW/CW-CCT, RGB-W) betrieben werden soll, muss der entsprechend benötigte Kanalmodus/Mode eingestellt werden.
- Page 9 Produkt-Hinweise Bedienungsanleitung Artikel Nr.: 843279 6. Steuerung im Manuellen-/ Color-Modus Im manuellen/Color-Modus kann die Helligkeit jedes einzelnen Kanal/Farbkanals in einem Bereich von 0-255, was den Werten des gängigen RGB(W)-Farbraums (ca. 16 Mio Farben) entspricht, eingestellt werden. Der Masterdimmer „Bright“, regelt gleichzeitig die maximale Helligkeit für alle 4 Kanäle. Nach einem Stromausfall wird die zuletzt angezeigte Farb-/Helligkeitseinstellung automatisch wiedergegeben.
- Page 10 Produkt-Hinweise Bedienungsanleitung Artikel Nr.: 843279 7. Steuerung im Automatik-Modus Im Automatik/Mode-Modus können LED-Stripes auf einfache Art und Weise und ohne zusätzliche Steuerungskomponenten betrieben werden. Insgesamt stehen 24 vorinstallierte Programme für die 3 Modis (1, 2, 4 Kanal) zur Verfügung. Zusätzlich kann die Programmgeschwindigkeit und Helligkeit individuell angepasst werden.
- Page 11 Product-Notes Manual Article No.: 843279 MULTI-LED-Dimmer 4, DMX/Auto/Manually Deko-Light Elektronik-Vertriebs GmbH 16.02.2023 www.deko-light.com / deko@deko-light.com Technical Data can be changed without advance notice. Errors excepted. 11 / 20...
- Page 12 Product-Notes Manual Article No.: 843279 Contents Safety Instructions ..........................page 13 Proper Use ............................page 14 Care ..............................page 14 Faulty Function ............................. page 14 Storage and Disposal ........................... page 14 Purchased parts package ........................page 14 Technical data ............................page 15 Product Featur es ..........................
-
Page 13: Safety Instructions
Product-Notes Manual Article No.: 843279 Dear customer, thank you for deciding to purchase our product. The product fulfils the requirements of effective European and national guidelines. To maintain the condition of the product and to ensure safe operation, you - as the user - must observe the product notes and the operation manual! They contain important information for the start-up and handling. -
Page 14: Proper Use
Product-Notes Manual Article No.: 843279 1. Proper Use This product is only used to control lighting/LED strips and may only be set to normal or not flammable surfaces. The use must be in sheltered and dry done indoors. 2. Care Repairs may only be carried out by a qualified electrician. -
Page 15: Technical Data
Product-Notes Manual Article No.: 843279 6. Technical data Power supply: 12-48V DC/CV (V-, V+) Power: max. 20A (4x 5A je Kanal) 12V: 4x 60W = 240W 24V: 4x 120W = 480W 48V: 4x 240W = 960W Protection class: Signal: DMX 512 / Automatik / Manuell Data In/Out: CAT5 (RJ 45) Channel:... -
Page 16: Technical Installation Drawing
Product-Notes Manual Article No.: 843279 8. Technical installation drawing Control via DMX signal: Single, WW/CW CCT, RGB, RGBW 12-48V DC/CV Single, WW/CW CCT, RGB, RGBW 12-48V DC/CV A total of up to 32 dimmers in series (Data In/Out, NO star Wiring!) installable. If necessary, mount a 120 Ohm terminating resistor. -
Page 17: Menu Navigation
Product-Notes Manual Article No.: 843279 9. Menu Navigation 1. Activate / unlock operating menu To prevent accidental changes, the operating menu locks after 60 seconds. After another 60 sec. the display switches off. To wake up the display, press any key. After that, the message „Lock“... - Page 18 Product-Notes Manual Article No.: 843279 5. Control with DMX In order to be able to control the multi-LED dimmer using a DMX signal, the first step is to select the menu item „DMX“ can be selected in the main menu. Then the correct DMX start address must be set (if necessary, ask the person responsible for the DMX installation).
- Page 19 Product-Notes Manual Article No.: 843279 6. Control in manual / color mode In manual/color mode, the brightness of each individual channel/color channel can be adjusted in a range of 0-255,which corresponds to the values of the common RGB(W) color space (approx. 16 million colors). The master dimmer „Bright“...
- Page 20 Product-Notes Manual Article No.: 843279 7. Control in automatic mode In automatic/mode mode, LED strips can be easily and without additional Control components are operated. A total of 24 pre-installed programs are available for the 3 modes (1, 2, 4 channel) available. In addition, the program speed and brightness can be customized be adjusted.
