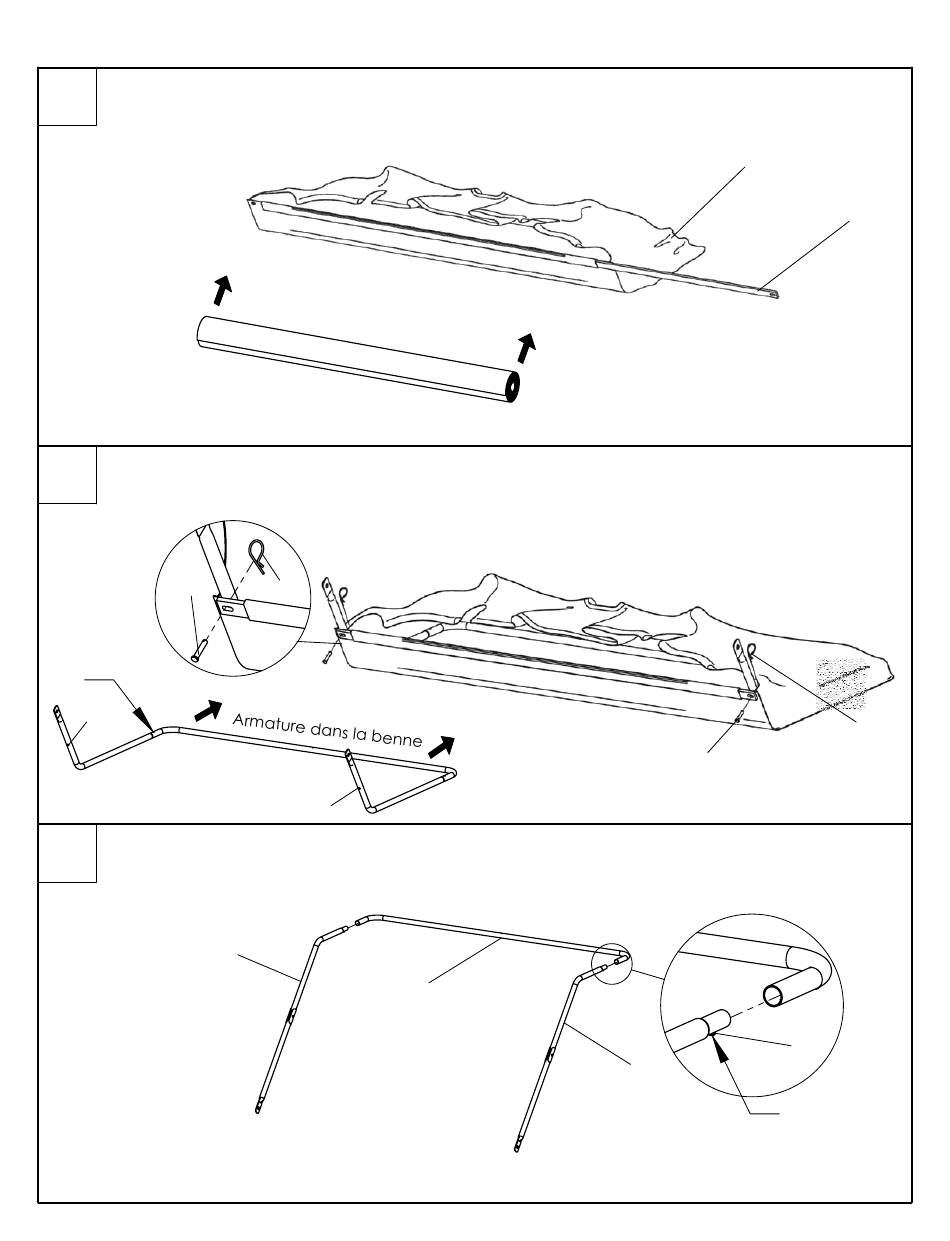

Dérouler et étaler le sac collecteur (38) (enroulé pour le transport). Glisser
6
ensuite la barre d'arrêt (44) de la benne dans la poche du sac, tel qu'illustré.
Placer l'armature inférieure dans le sac collecteur (38), en bas.
7
Insérer ensuite les broches (46) dans le sac (38), puis dans la barre d'arrêt (44), et enfin
dans les tubes inférieurs (39) de l'armature. Fixer avec les goupilles bêta (49).
46
Clip vers le
HAUT
39
8
Emboîter les tubes supérieurs (40) dans le tube arrière (41) de l'armature et les
enclencher. (Remarque : Les clips pointent vers le bas)
40
Directives d'assemblage
49
39
41
40
6
38
44
49
46
51
Clip vers le
BAS
