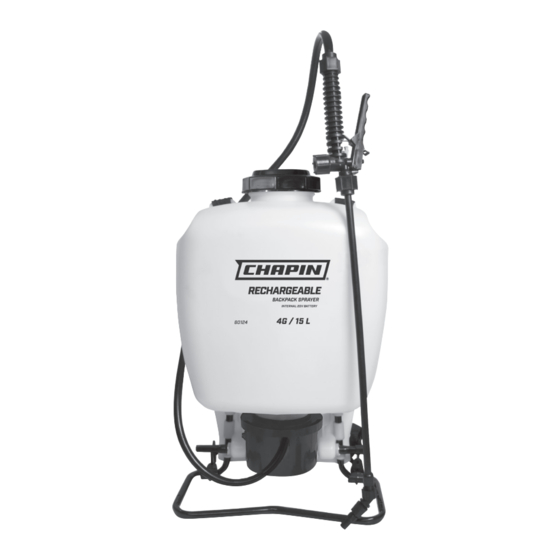

20V RECHARGEABLE
BACKPACK SPRAYER
USE AND CARE MANUAL
WARNING
CAREFULLY READ THESE INSTRUCTIONS BEFORE USE
Failure to do so may result in damage to property and/or person.
See website for warranty details
4G/ 15L
Model 60124, 60120
CONGRATULATIONS!
YOU HAVE JUST PURCHASED A QUALITY CHAPIN PRODUCT.
REGISTER YOUR SPRAYER ONLINE @ WWW.CHAPINMFG.COM
VISIT US ON THE INTERNET: WWW.CHAPINMFG.COM
BEFORE RETURNING THIS PRODUCT FOR ANY REASON, PLEASE CALL:
1-800-950-4458
When calling, please have the following information available: Sales receipt & model number. This number
connects you directly with the manufacturer of this product. Our Technical Support Team will be happy to
help you with any assembly, troubleshooting and replacement information you may need.
018385R0322
