BLEACH & DISINFECTANT
BACKPACK SPRAYER
USE AND CARE MANUAL
WARNING
CAREFULLY READ THESE INSTRUCTIONS BEFORE USE
Failure to do so may result in damage to property and/or person.
See website for warranty details

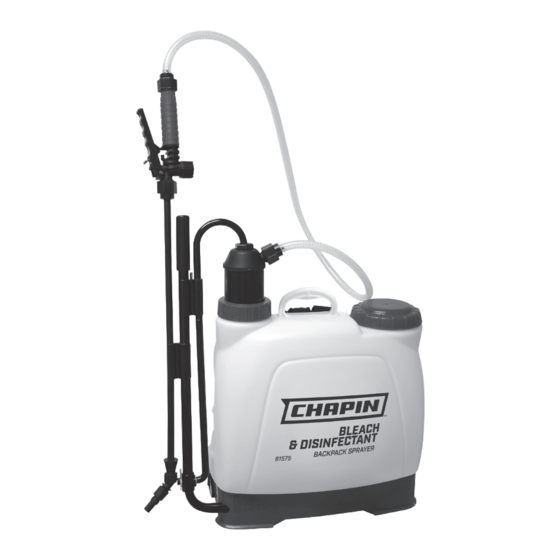

Model 61575 • 4G/ 15L
CONGRATULATIONS!
YOU HAVE JUST PURCHASED A QUALITY CHAPIN PRODUCT.
REGISTER YOUR SPRAYER ONLINE @ WWW.CHAPINMFG.COM
VISIT US ON THE INTERNET: WWW.CHAPINMFG.COM
BEFORE RETURNING THIS PRODUCT FOR ANY REASON, PLEASE CALL:
1-800-950-4458
When calling, please have the following information available: Sales receipt & model number. This number
connects you directly with the manufacturer of this product. Our Technical Support Team will be happy to
help you with any assembly, troubleshooting and replacement information you may need.
016102R1122

Advertisement

loading
Need help?

Need help?

Do you have a question about the BLEACH & DISINFECTANT and is the answer not in the manual?

Questions and answers

Related Manuals for Chapin BLEACH & DISINFECTANT

Summary of Contents for Chapin BLEACH & DISINFECTANT

  • Page 1 See website for warranty details Model 61575 • 4G/ 15L CONGRATULATIONS! YOU HAVE JUST PURCHASED A QUALITY CHAPIN PRODUCT. REGISTER YOUR SPRAYER ONLINE @ WWW.CHAPINMFG.COM VISIT US ON THE INTERNET: WWW.CHAPINMFG.COM BEFORE RETURNING THIS PRODUCT FOR ANY REASON, PLEASE CALL: 1-800-950-4458 When calling, please have the following information available: Sales receipt &...
  • Page 2 Chapin Backpack Sprayer Operator’s Manual - English WARNING WARNING: IMPROPER USE OR FAILURE TO FOLLOW INSTRUCTIONS CAN RESULT IN EXPLOSIVE FAILURE CAUSING SERIOUS EYE OR OTHER INJURY. For safe use of this product you must read and follow all instructions. Do not leave a pressurized sprayer in the hot sun.
  • Page 3 Chapin Backpack Sprayer Operator’s Manual - English APPLICATIONS & USE FOR YOUR SPRAYER Avoid using a sprayer for general cleaning purposes if plant protection or herbicide chemicals have already been used in the sprayer. If a sprayer has been used for plant protection or as an herbicide, clean the sprayer completely (see cleaning section) before using.
  • Page 4 Chapin Backpack Sprayer Operator’s Manual - English INSTALLING THE PUMP HANDLE The sprayer includes all hardware necessary for installing the pump handle. Install the pump handle into the base (A). Center the hole in the handle between the cut-out on the bottom of the tank base (B). Push the “C” clip over the pump handle while aligning the nub on the clip with the hole in the handle (C).
  • Page 5 Chapin Backpack Sprayer Operator’s Manual - English INSTALLING THE SHOULDER STRAP The backpack strap is provided with multiple Shoulder Strap Tank Base features including shoulder strap, chest strap and waist belt (figure 1). The top of the shoulder strap is attached to the top of the tank and is removable.
  • Page 6 Chapin Backpack Sprayer Operator’s Manual - English HELPFUL SPRAYING INFORMATION Use RAPID pump strokes to prime the pump. You will know the pressure chamber is filling with liquid when you feel firm resistance from the pump. The air in the pressure chamber is compressed from repeated strokes.

  • Page 7: Trouble Shooting Your Sprayer

    Chapin Backpack Sprayer Operator’s Manual - English STORING / MAINTAINING YOUR SPRAYER • The sprayer should be stored out of direct sunlight in a cool dry space. • Before freezing weather make sure to drain all liquid in the tank, pump, pressure cylinder, hose, shut-off valve, wand and nozzle, to avoid liquid expansion and cracking in the sprayer components (See “Cleaning”...
  • Page 8 Chapin Backpack Sprayer Operator’s Manual - English PUMP DISASSEMBLY AND REBUILD 1) Insure the tank and pressure chamber contents are emptied and pressure has Boot been released in the pressure chamber. To release pressure in the pressure chamber activate shut-off valve and release all pressure.
  • Page 9 Chapin Backpack Sprayer Operator’s Manual - English PISTON CYLINDER DISASSEMBLY AND REBUILD Boot 1) Insure the tank and pressure chamber contents are emptied and pressure has been released in the pressure chamber. To release pressure in the pressure chamber activate shut-off valve and release all pressure.
  • Page 10 Chapin Backpack Sprayer Operator’s Manual - English DISASSEMBLING AND REPAIRING THE SHUT OFF VALVE 1) Assembled shut-off valve (Figure 1). Figure 1 2) Remove the retaining pin (A) (Figure 2) place the notched end of the retaining pin on a hard surface and push down. Remove the retaining pin and slide the handle off the valve.
  • Page 11 Chapin Backpack Sprayer Operator’s Manual - English REPLACEMENT PARTS ORDER INFORMATION 6-8093 6-8096 Poly Flat Fan Adjustable Nozzle Nozzle Retaining 6-8209 6-8148 Link Arm Assembly Nozzle Kit Nozzle gasket Elbow with o-ring 6-8193 Pump Handle w/ clip O-ring 6-8219 Wand...
  • Page 12 Straps Nozzle Base Elbow Assembly Congratulations! You have just purchased a quality Chapin product. Register Your Sprayer Online@ www.chapinmfg.com/warranty.asp Chapin International, Inc P. O. Box 549 700 Ellicot St. • Batavia, NY 14021-0549 U.S.A. • 1-800-950-4458 • www.chapinmfg.com Due to our ongoing product improvement process, product specifications may change without notice. U.S. and foreign patents pending.
  • Page 13 Modelo 61575 • 4G/15L ¡FELICITACIONES! ACABA DE COMPRAR UN PRODUCTO DE CALIDAD CHAPIN. REGISTRE SU ESPARCIDOR EN LÍNEA EN WWW.CHAPINMFG.COM/WARRANTY.ASP VISIT US ON THE INTERNET: WWW.CHAPINMFG.COM ANTES DE DEVOLVER ESTE PRODUCTO POR CUALQUIER MOTIVO, POR FAVOR LLAME AL: 1-800-950-4458 Cuando llame, tenga a la mano la siguiente información: Recibo de compra y número de modelo.
  • Page 14 Español Manual del operador del pulverizador de mochila Chapin - ADVERTENCIA ADVERTENCIA: El uso inapropiado o el no seguir las instrucciones puede resultar en una falla explosiva y causar serias lesiones oculares o de otro tipo. Para el uso seguro de este producto, usted debe leer y seguir todas las instrucciones. No deje el pulverizador presurizado expuesto al sol.
  • Page 15 Español Manual del operador del pulverizador de mochila Chapin - USO Y APLICACIÓN DE SU PULVERIZADOR Evite el uso de un pulverizador con fines de limpieza si ya se utilizaron productos protectores para plantas o químicos herbicidas en el mismo. Si se ha utilizado el pulverizador para proteger plantas o como herbicida, limpie completamente el pulverizador (consulte la sección de limpieza) antes de utilizarlo.
  • Page 16 Español Manual del operador del pulverizador de mochila Chapin - INSTALACIÓN DE LA MANIJA DE LA BOMBA El pulverizador incluye todo el equipo necesario para instalar la manija de la bomba. Instale la manija de la bomba en la base (A). Centre el orificio en la manija entre el troquelado en la parte inferior de la base del tanque (B).
  • Page 17 Español Manual del operador del pulverizador de mochila Chapin - INSTALACIÓN DE LAS CORREAS PARA HOMBROS La correa de la mochila dispone de múltiples Shoulder Strap Tank Base características incluyendo la correa para hombros, correa para el pecho y el cinturón (figura 1).
  • Page 18 Español Manual del operador del pulverizador de mochila Chapin - INFORMACIÓN SOBRE EL PULVERIZADO Realice bombeos RÁPIDOS para cebar la bomba. Sabrá que la cámara de presión se llena con líquido cuando sienta una resistencia firme en la manija de la bomba. El aire dentro de la cámara de presión se comprime después de bombear varias veces.
  • Page 19 Español Manual del operador del pulverizador de mochila Chapin - CONSERVACIÓN Y MANTENIMIENTO DE SU PULVERIZADOR • El pulverizador debe ser guardado lejos de la luz solar directa en un espacio fresco y seco. • Asegúrese de vaciar todo el líquido del tanque, bomba, cámara de presión, manguera, válvula de cierre, varilla y boquilla antes de la época de frío para evitar la expansión del líquido y que de los componentes del pulverizador...
  • Page 20 Español Manual del operador del pulverizador de mochila Chapin - DESENSAMBLE Y REARMADO DE LA BOMBA 1) Asegúrese de vaciar el contenido del tanque y la cámara de presión y liberar la presión en la Funda cámara de presión. Para liberar la presión en la cámara de presión, active la válvula de cierre y libere toda la presión.
  • Page 21 Español Manual del operador del pulverizador de mochila Chapin - DESENSAMBLE Y REARMADO DEL CILINDRO DEL PISTÓN Funda 1) Asegúrese de vaciar el contenido del tanque y la cámara de presión y liberar la presión en la cámara de presión. Para liberar la presión en la cámara de presión, active Tuerca de la válvula de cierre y libere toda la presión.
  • Page 22 Español Manual del operador del pulverizador de mochila Chapin - PARA DESARMAR Y REPARAR LA VÁLVULA DE CIERRE 1) Válvula de cierre armada (Figura 1). Figura 1 2) Retire la clavija de retención (A) (Figura 2); coloque el extremo de la clavija de retención que lleva la muesca en una superficie dura y empuje hacia abajo.
  • Page 23 Español Manual del operador del pulverizador de mochila Chapin - INFORMACIÓN DE PEDIDO DE PARTES DE REPUESTO 6-8096 6-8093 Boquilla de Boquilla pulverización ajustable de plana polietileno Tuerca de retención 6-8148 6-8209 Kit de la Montaje del brazo Junta de boquilla de conexión...
  • Page 24 Español Manual del operador del pulverizador de mochila Chapin - INFORMACIÓN DE PEDIDO DE PARTES DE REPUESTO 6-8216 Kit de cilindro del pistón 6-8215 Kit de sello de bomba 6-8223 6-8214 Carcasa de la cámara de presión Kit de cartucho de la válvula Montaje del cilindro de pistón...
