Summary of Contents for newform ERGO-Q 66472E

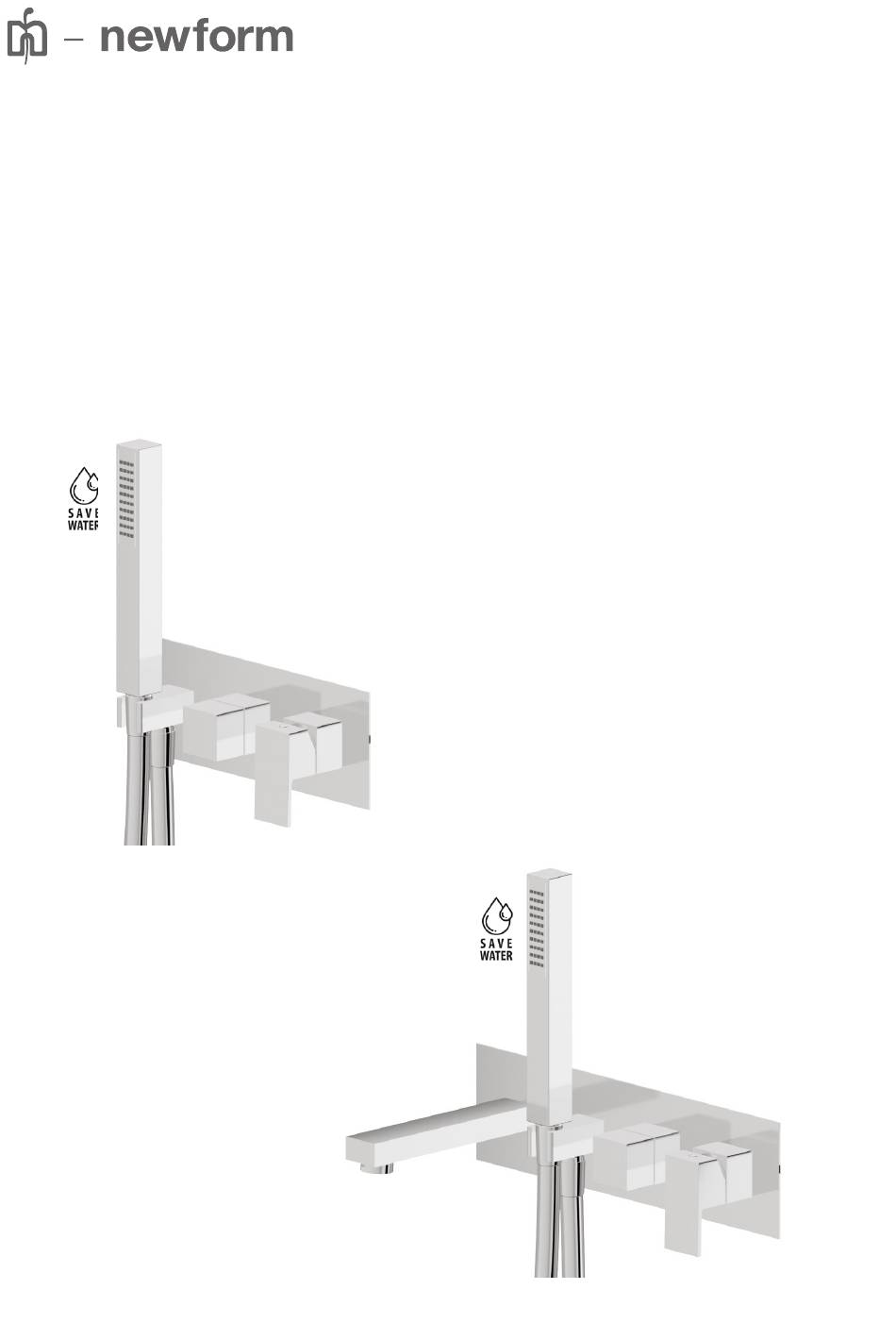

- Page 1 istruzioni instructions instructions de montage ERGO-Q Bedienungsanleitung instrucciones инструкции instruktioner 使用说明 تعليامت 66469E 66472E...
- Page 2 AVVERTENZE PER L’ USO E LA MANUTENZIONE • Il presente manuale è parte integrante del prodotto. • E’ necessario conservarlo in buono stato e per tutto il ciclo di vita del prodotto. • Vi consigliamo di leggere attentamente il presente manuale e tutte le disposizioni ivi contenute prima di utilizzare e installare il prodotto. •...
- Page 3 РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ • Данное руководство является неотъемлемой частью изделия. • Необходимо хранить его в хорошем состоянии на протяжении всего срока службы изделия. • Мы рекомендуем внимательно прочитать это руководство и все содержащиеся в нем инструкции перед использованием и установкой изделия.
- Page 4 ERGO-Q DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE _ СПРАВОЧНЫЕ ДАННЫЕ REFERENZANGABEN_ DATOS DE REFERENCIA_ البيانات املرجعية REFERENSUPPGIFTER_参考数据_ 66469E 31030 □ 27 52.5 52.5 M16x2 □ 40 30x25 □ 40 66472E 31031 □ 27 52.5 52.5 M16x2 M16x2 □ 40 □...
- Page 5 ERGO-Q PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب УСТАНОВКА _ INSTALLATIONSPROCEDURER _ 安装程序 _ 31030 ВНИМАНИЕ: Проверьте RU - IT - ATTENZIONE: Testare l’impianto senza установку, не снимая rimuovere il tappo-protezione in plastica. EN - ATTENTION: Test the installation with- пластиковую...
- Page 6 ERGO-Q PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب УСТАНОВКА _ INSTALLATIONSPROCEDURER _ 安装程序 _ 31031 IT - ATTENZIONE: Testare l’impianto senza ВНИМАНИЕ: Проверьте RU - rimuovere il tappo-protezione in plastica. установку, не снимая EN - ATTENTION: Test the installation with- пластиковую...
- Page 7 ERGO-Q PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب УСТАНОВКА _ INSTALLATIONSPROCEDURER _ 安装程序 _ ✖ ✖ IT - ATTENZIONE: prima di rimuovere il tappo-protezione in plastica, per procedere con l’installazione delle parti esterne, accertarsi che l’impianto sia chiuso. EN - ATTENTION: before removing protection cap, in order to proceed with the asembling of the external parts, be sure that the installation is closed.
- Page 8 ERGO-Q PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب УСТАНОВКА _ INSTALLATIONSPROCEDURER _ 安装程序 _ TAGLIARE A FILO DEL RIVESTIMENTO ESTERNO_CUT FLUSH WITH OUTER COATING_COUPER À FIL DU REVÊTEMENT EXTÉRIEUR_BÜNDIG MIT DER ÄUSSEREN ABDECKUNG SCHNEIDEN_CORTAR AL RAS DEL REVESTIMIENTO EXTERNO SKÄR AV JÄMS MED...
- Page 9 ERGO-Q PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب УСТАНОВКА _ INSTALLATIONSPROCEDURER _ 安装程序 _ ⬡ 2.5mm ⬡ 10mm ⬡ 8mm ⬡ 2mm املرحلة FASE 4_PHASE 4_ÉTAPE 4_SCHRITT 4_FASE 4_ 4 ЭТАП_FAS 4_步骤4_ 4 Interponendo la guarnizione (1) fissare la boccola (2) per mezzo delle 2 viti (3) fornite nella confezione.
- Page 10 ERGO-Q PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب УСТАНОВКА _ INSTALLATIONSPROCEDURER _ 安装程序 _ ⬡ 27mm ⭮ Max 12-13Nm ⬡ 2.5mm املرحلة FASE 5_PHASE 5_ÉTAPE 5_SCHRITT 5_FASE 5_ 5 ЭТАП_FAS 5_步骤5_ 5 Inserire la cartuccia (11), avvitare la ghiera di fissaggio (12) ed inserire il cappuccio (13).
- Page 11 ERGO-Q PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب УСТАНОВКА _ INSTALLATIONSPROCEDURER _ 安装程序 _ water flow water flow water flow املرحلة FASE 6_PHASE 6_ÉTAPE 6_SCHRITT 6_FASE 6_ 6 ЭТАП_FAS 6_步骤6_ 6 Inserire il regolatore di portata, posizionandolo come indicato in figura. Insert the flow regulator, positioning it as shown in the figure.
-
Page 12: Maintenance
Alkohol, Säuren oder aggressive Stoffe enthalten, zu verwenden. the above rules. Die Firma Newform S.p.A. haftet nicht für Schäden, die durch Nichtbeachtung solcher Vorschriften verursacht werden. INTERVENTIONS D’ENTRETIEN MANTENIMIENTO... - Page 13 ،)يوىص أيض ً ا بتنظيف الصنابري باملاء والصابون فقط، وتجنب استخدام املنظفات الكاشطة (يف شكل مسحوق أو سائل S.p.A أو ق ِ طع اإلسفنج الكاشطة أو املنتجات األخرى التي تحتوي عىل كحول أو أحامض أو مواد عدوانية أخرى. ت ُعفى .. من أية مسؤولية عن األ رض ار الناجمة عن عدم م ر اعاة هذه القواعدNEWFORM...
- Page 14 ERGO-Q RICAMBI_ SPARE PARTS_ PIECES DETACHEES_ ERSATZTEILE_ PIEZAS DE REPUESTO_ قطع الغيار _ RESERVDELAR_ 备件 _ ЗАПЧАСТИ 66469E - 66472E 26172 10698 15652 25228 25227 14720 13863 19796 25912 29756 11980 10980 13422 15144 14859...
- Page 15 ERGO-Q PORTATE_ FLOW RATES_ DÉBITS_ WASSERSTRÖMUNGEN_ CAUDALES_ НАПОР_ الحموالت FLÖDESHASTIGHETER _ 总量_ 66469E (31030) OUT 1 OUT 1 OUT 2 (FREE) OUT 2 (FREE) OUT 1 66469E (31030) OUT 1 OUT 2 (FREE) l/min l/min 5,13 10,11 OUT 1 7,09 14,06 OUT 2 8,37...
-
Page 16: Утилизация Упаковки
ELIMINACIÓN DE LOS COMPONENTES A FINAL DE SU VIDA ÚTIL УТИЛИЗАЦИЯ ОТСЛУЖИВШИХ КОМПОНЕНТОВ BORTSKAFFANDE AV UTTJÄNTA KOMPONENTER 理处件元的后束结命寿用使 التخلص من املكونات يف نهاية العمر التشغييل NEWFORM S.p.A. via Marconi, 25/A – Frazione Vintebbio – 13037 Serravalle Sesia – (VC) Italy Tel. +39/0163452011 (r.a.) www.newform.it newform@newform.it...
