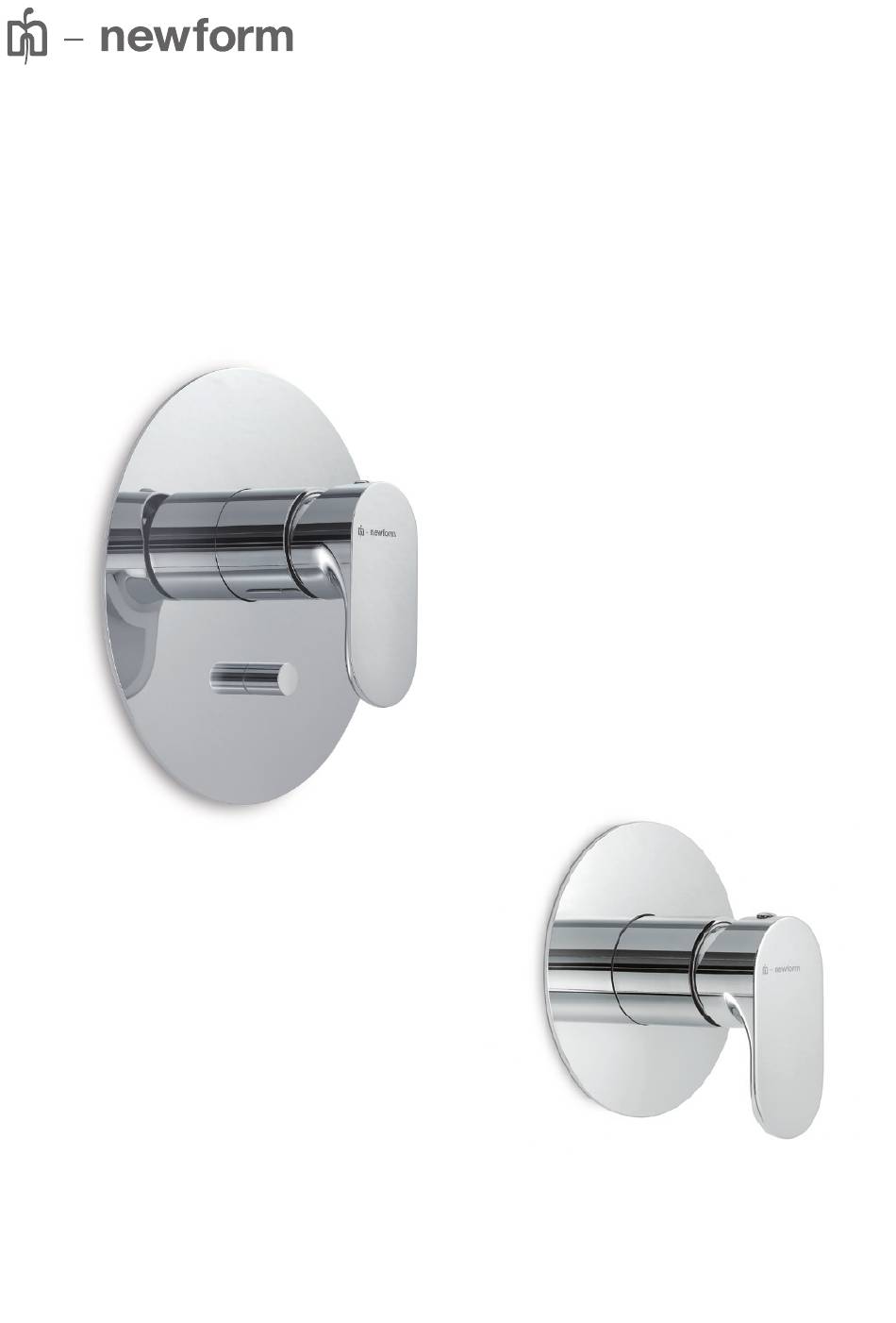

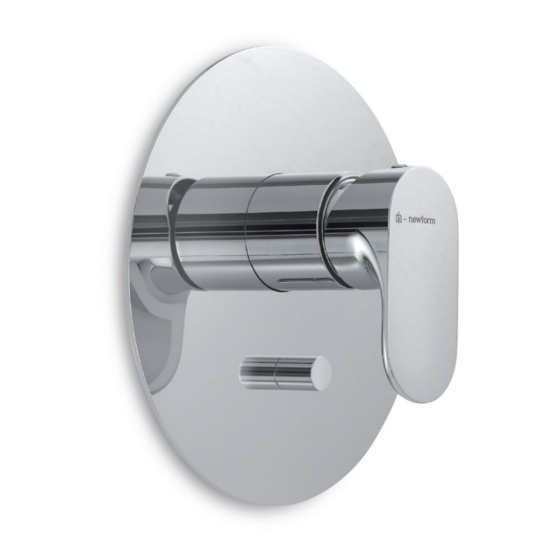

- Page 1 LINFA istruzioni e garanzia instructions and guarantee instructions de montage et garantie Bedienungsanleitung und Garantie instrucciones y garantía 67070E 67075E...
- Page 2 AVVERTENZE PER L’ USO E LA MANUTENZIONE • Il presente manuale è parte integrante del prodotto. • E’ necessario conservarlo in buono stato e per tutto il ciclo di vita del prodotto. • Vi consigliamo di leggere attentamente il presente manuale e tutte le disposizioni ivi contenute prima di utilizzare e installare il prodotto. •...
- Page 3 LINFA DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE REFERENZANGABEN_ DATOS DE REFERENCIA 67070E 67075E...
- Page 4 LINFA PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE 67070E ATTENZIONE: TESTARE L’IMPIANTO SENZA 10862 RIMUOVERE IL TAPPO PROTEZIONE IN PLASTICA. ATTENTION: TEST THE INSTALLATION WITHOUT REMOVING PLASTIC PROTECTION CAP . ATTENTION: TESTER LE SYSTÈME SANS ENLEVER LA BONDE DE PROTECTION EN PLASTIQUE.
- Page 5 LINFA PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE 67070E 10862 FASE ATTENZIONE: prima di rimuovere il tappo-protezione in plastica, per procedere con l’istallazione delle parti esterne, accertarsi che l’impianto sia chiuso. Avvitare la boccola (1), inserire la cartuccia (2), avvitare la ghiera di fissaggio (3) ed inserire il cappuccio (4). Per una corretta chiusura della ghiera di fissaggio (3), si consiglia di utilizzare una chiave dinamometrica con un serraggio di 12-13 Nm.
- Page 6 LINFA PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE 67075E ATTENZIONE: TESTARE L’IMPIANTO SENZA 10863 RIMUOVERE IL TAPPO PROTEZIONE IN PLASTICA. ATTENTION: TEST THE INSTALLATION WITHOUT REMOVING PLASTIC PROTECTION CAP . ATTENTION: TESTER LE SYSTÈME SANS ENLEVER LA BONDE DE PROTECTION EN PLASTIQUE.
- Page 7 LINFA PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE 67075E 10863 FASE ATTENZIONE: prima di rimuovere il tappo-protezione in plastica, per procedere con l’istallazione delle parti esterne, accertarsi che l’impianto sia chiuso. Avvitare la boccola (1), inserire la cartuccia (2), avvitare la ghiera di fissaggio (3) ed inserire il cappuccio (4). Per una corretta chiusura della ghiera di fissaggio (3), si consiglia di utilizzare una chiave dinamometrica con un serraggio di 12-13 Nm.
-
Page 8: Maintenance
Alkohol, Säuren oder aggressive Stoffe enthalten, zu verwenden. Die MAINTENANCE Firma Newform S.p.A. haftet nicht für Schäden, die durch Nichtbeachtung solcher Vorschriften verursacht werden. SUBSTITION OF BUILT-IN CISTERN DEFLECTOR Remove the plug (1), unscrew the fastening screw (2) and MANTENIMIENTO remove the handle (3). - Page 9 LINFA RICAMBI_ SPARE PARTS_ PIECES DETACHEES_ ERSATZTEILE_ PIEZAS DE REPUESTO 67070E 27071 10862 10698 15652 25227 14720 17322 25073 25025 16061 25228 67075E 27071 10863 10698 15652 25227 14720 17322 25072 25228...
- Page 10 LINFA PORTATE_ FLOW RATES_ DÉBITS_ WASSERSTRÖMUNGEN_ CAUDALES 10862 (67070E) pressione portata pressure flow rate VASCA_BATH_ BAIGNOIRE_BADEWANNE_BAÑERA pression débit Druck Wasserströmung presión caudal (bar) (l/min) 11,59 l/min 16,54 20,26 23,41 26,10 10862 (67070E) pressione portata DOCCIA_HEAD SHOWER_TÊTE DE DOUCHE pressure flow rate DUSCHE_ROCIADOR pression débit...
-
Page 11: Smaltimento Dell'imballaggio
SMALTIMENTO DELL’IMBALLAGGIO Gli imballaggi dei nostri prodotti non contengono materiali inquinanti: tutte le materie utilizzate rispettano l’ambiente e sono riciclabili. Vi preghiamo di collaborare con noi e di smaltire correttamente l’imballaggio. Non disperdere gli imballaggi, o parte di essi, nell’ambiente. I sacchetti di plastica, in particolare, possono essere fonte d’asfissia per i bambini. - Page 12 NEWFORM S.p.A. La Newform S.p.A. garantisce l’articolo in oggetto per un periodo di 60 mesi dalla data di acquisto. In caso di necessità il presente certificato, debitamente compilato, va riportato al rivenditore unitamente AL PRODOTTO e ALLO SCONTRINO FISCALE O RICEVUTA.
- Page 13 NEWFORM S.p.A. La Societé Newform S.p.A. garantit l’article - objèt de la garantie - pendant une durée de 5 ans à compter de la date d’achat. Le présent certificat dûment rempli doit être apporté au revendeur accompagné du produit et du ticket de caisse ou reçu.
- Page 14 Es objectivo de Newform garantizar siempre una alta calidad y una larga duración, razón por la que este producto ha sido fabricado minuciosamente y por la que ha sido rigurosamente controlado.
- Page 15 LINFA GARANZIA_ GUARANTEE_GARANTIE_GARANTIE_GARANTÍA DATA - DATE - DATE - DATUM - FECHA CONTROLLO E COLLAUDO EFFETTUATO TEST AND INSPECTION PERFORMED CONTRÔLE ET ESSAI RÉALISÉ GEPRUEFT UND KONTROLLIERT CONTROL Y PRUEBA EFECTUADAS DA COMPILARE SOLO IN CASO DI NECESSITÀ TO FILL IN ONLY IF NECESSARY Nome/Name Cognome/Surname Indirizzo/Address...
- Page 16 NEWFORM S.p.A. via Marconi, 25/A – Frazione Vintebbio – 13037 Serravalle Sesia – (VC) Italy Tel. +39/0163452011 (r.a.) Fax Amministrativo +39/0163458983 – Fax Commerciale +39/0163459745 www.newform.it newform@newform.it...
