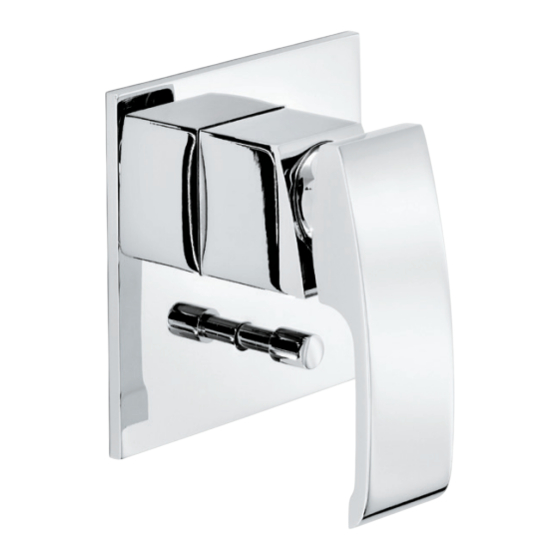

Summary of Contents for newform X-SENSE 62570E

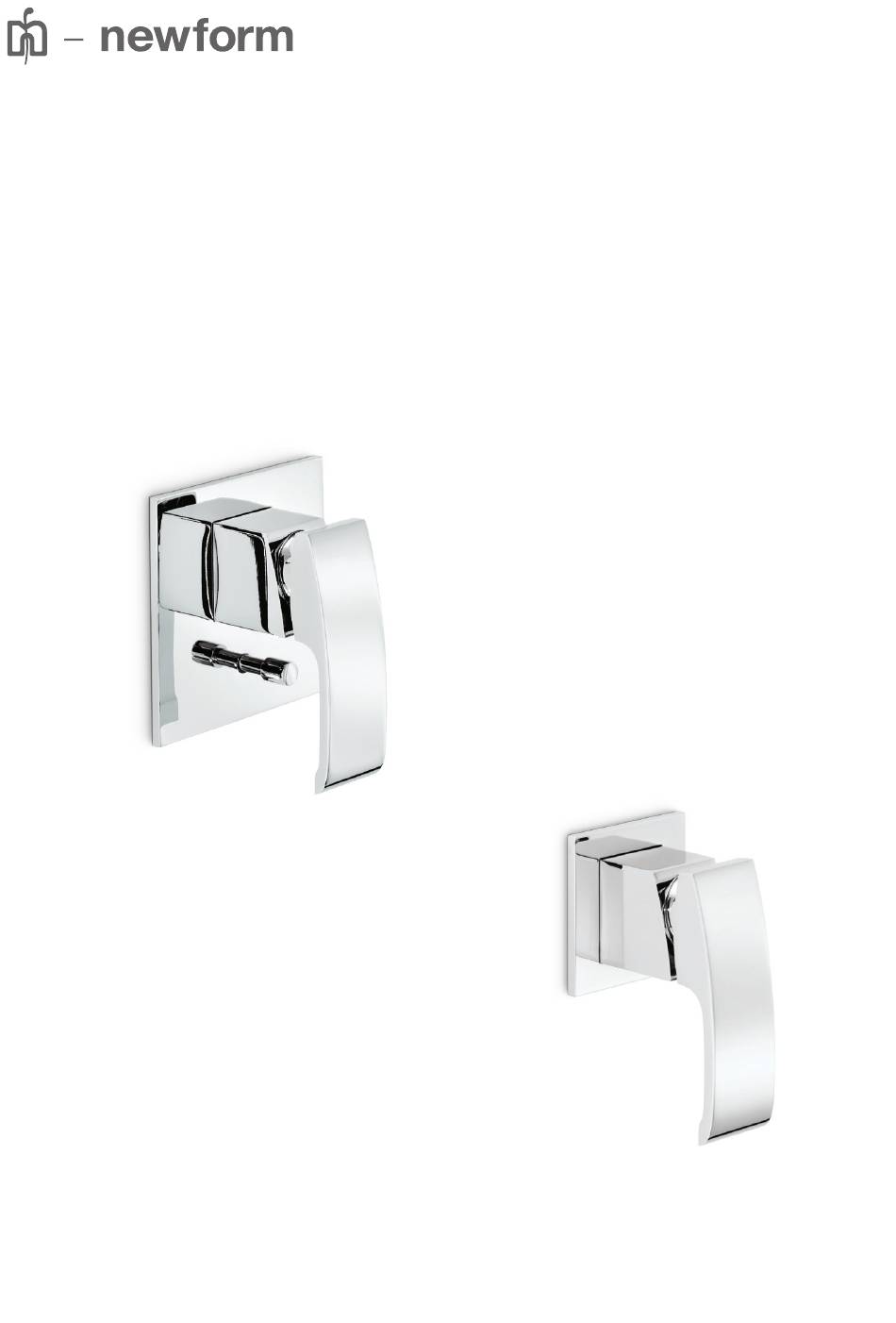

  • Page 1 istruzioni X-SENSE instructions instructions de montage Bedienungsanleitung instrucciones 62570E 62575E...
  • Page 2 AVVERTENZE PER L’ USO E LA MANUTENZIONE • Il presente manuale è parte integrante del prodotto. • E’ necessario conservarlo in buono stato e per tutto il ciclo di vita del prodotto. • Vi consigliamo di leggere attentamente il presente manuale e tutte le disposizioni ivi contenute prima di utilizzare e installare il prodotto. •...
  • Page 3 X-SENSE DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE REFERENZANGABEN_ DATOS DE REFERENCIA 62570E 10862 62575E 10863 Si certifica che tutte le parti e i componenti contenuti in questo prodotto (L.166/2009), sono stati accuratamente controllati e collaudati nei nostri stabilimenti.
  • Page 4 X-SENSE PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE PRIMA VERSIONE_ FIRST VERSION_ 10862 PREMIÈRE VERSION_ ERSTE VERSION_ PRIMERA VERSIÓN I - ATTENZIONE: Testare l’impianto senza rimuovere il tappo-protezione in plastica. GB - ATTENTION: Test the installation without removing the plastic protection cap. F - ATTENTION: Tester le système sans enlever la bonde de protection en plastique.
  • Page 5 X-SENSE PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE ULTIMA VERSIONE_ LATEST VERSION_ 10862 DERNIÈRE VERSION_ NEUESTE VERSION_ ÚLTIMA VERSIÓN I - ATTENZIONE: Testare l’impianto senza rimuovere il tappo-protezione in plastica. GB - ATTENTION: Test the installation without removing the plastic protection cap.
  • Page 6 X-SENSE PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE ULTIMA VERSIONE_ LATEST VERSION_ DERNIÈRE VERSION_ NEUESTE VERSION_ ÚLTIMA VERSIÓN TAGLIARE A FILO DEL RIVESTIMENTO 10862 ESTERNO_CUT FLUSH WITH OUTER COATING_COUPER À FIL DU REVÊTEMENT EXTÉRIEUR_BÜNDIG MIT DER ÄUSSEREN ABDECKUNG SCHNEIDEN_CORTAR AL RAS DEL REVESTIMIENTO EXTERNO I - ATTENZIONE: prima di rimuovere il tappo-protezi-...
  • Page 7 X-SENSE PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE 62570E 10862 FASE 4_PHASE 4_ÉTAPE 4_SCHRITT 4_FASE 4 ATTENZIONE: prima di rimuovere il tappo-protezione in plastica, per procedere con l’installazione delle parti esterne, accertarsi che l’impianto sia chiuso. Interponendo la guarnizione (1) fissare la boccola (2) per mezzo delle 2 viti (3) fornite nella confezione.
  • Page 8 X-SENSE PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE PRIMA VERSIONE_ FIRST VERSION_ 10863 PREMIÈRE VERSION_ ERSTE VERSION_ PRIMERA VERSIÓN I - ATTENZIONE: Testare l’impianto senza rimuovere il tappo-protezione in plastica. GB - ATTENTION: Test the installation without removing the plastic protection cap. F - ATTENTION: Tester le système sans enlever la bonde de protection en plastique.
  • Page 9 X-SENSE PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE ULTIMA VERSIONE_ LATEST VERSION_ 10863 DERNIÈRE VERSION_ NEUESTE VERSION_ ÚLTIMA VERSIÓN I - ATTENZIONE: Testare l’impianto senza rimuovere il tappo-protezione in plastica. GB - ATTENTION: Test the installation without removing the plastic protection cap. F - ATTENTION: Tester le système sans enlever la bonde de protection en plastique.
  • Page 10 X-SENSE PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE ULTIMA VERSIONE_ LATEST VERSION_ DERNIÈRE VERSION_ NEUESTE VERSION_ ÚLTIMA VERSIÓN TAGLIARE A FILO DEL RIVESTIMENTO 10863 ESTERNO_CUT FLUSH WITH OUTER COATING_COUPER À FIL DU REVÊTEMENT EXTÉRIEUR_BÜNDIG MIT DER ÄUSSEREN ABDECKUNG SCHNEIDEN_CORTAR AL RAS DEL REVESTIMIENTO EXTERNO I - ATTENZIONE: prima di rimuovere il tappo-protezione in plastica, per procedere con l’installazione delle...
  • Page 11 X-SENSE PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTALLATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE 62575E 10863 FASE 4_PHASE 4_ÉTAPE 4_SCHRITT 4_FASE 4 ATTENZIONE: prima di rimuovere il tappo-protezione in plastica, per procedere con l’installazione delle parti esterne, accertarsi che l’impianto sia chiuso. Interponendo la guarnizione (1) fissare la boccola (2) per mezzo delle 2 viti (3) fornite nella confezione.
  • Page 12: Interventi Di Manutenzione

    Flüssigkeit), schleifende Schwämme oder weitere Produkte, die regole. Alkohol, Säuren oder aggressive Stoffe enthalten, zu verwenden. Die Firma Newform S.p.A. haftet nicht für Schäden, die durch Nichtbeachtung solcher Vorschriften verursacht werden. MAINTENANCE SUBSTITION OF BUILT-IN CISTERN DEFLECTOR...
  • Page 13 X-SENSE RICAMBI_ SPARE PARTS_ PIECES DETACHEES_ ERSATZTEILE_ PIEZAS DE REPUESTO 62570E 10862 21971 10698 11902 21913 21914 14720 21990 21977 25025 11673 62575E 10863 21971 10698 11902 21913 21914 14720 21990 21917...
  • Page 14 X-SENSE PORTATE_ FLOW RATES_ DÉBITS_ WASSERSTRÖMUNGEN_ CAUDALES 62570E (10862) Doccia_Head Shower_Tête De Douche_Dusche_Rociador uscita principale Vasca_Bath_ Baignoire_Ba- dewanne_Bañera main exit 62570E (10862) (1) pressione portata pressure flow rate Vasca_Bath_Baignoire_Badewanne_Bañera pression débit Druck Wasserströmung presión caudal (bar) (l/min) 12,40 17,58 21,53 24,92 27,90 62570E (10862) (2)
  • Page 15: Smaltimento Dell'imballaggio

    SMALTIMENTO DELL’IMBALLAGGIO Non disperdere gli imballaggi o parti di essi nell’ambiente. I sacchetti di plastica, in particolare, possono essere fonte di asfissia per i bambini. Vi invitiamo a separare i diversi materiali dell’imballaggio in base ai simboli della raccolta differenziata, per effettuare in modo corretto il riciclo e il recupero.
  • Page 16 NEWFORM S.p.A. via Marconi, 25/A – Frazione Vintebbio – 13037 Serravalle Sesia – (VC) Italy Tel. +39/0163452011 (r.a.) Fax Amministrativo +39/0163458983 – Fax Commerciale +39/0163459745 www.newform.it newform@newform.it...

This manual is also suitable for:

X-sense 62575e
