6454335COM

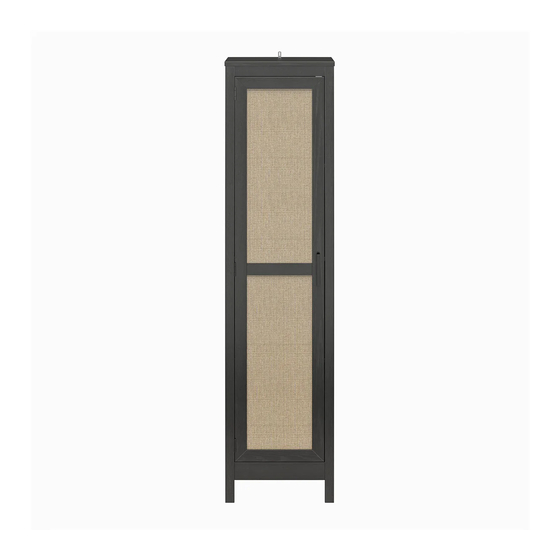

Tall One Door Cabinet
Date of Purchase ___ / ___ / ___
Lot Number:
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
Secure Your Furniture
Keep your home and family safe
with the wall anchor kit that is
included with the product.
Serious or fatal crushing injuries can
occur from tipping furniture.
WARNING: Manufacturer assumes no liability
for improper installation or excessive loads
placed on screws or bracket. This wall anchor
is not a substitute for proper adult supervision.
DOOR IS REVERSIBLE
LEFT HAND DOOR
Do Not Return This Product!
Contact our customer service team for help first.
Call: 1‐800‐489‐3351 (toll free)
Monday‐Friday 9am ‐ 5pm CST
Visit: www.ameriwoodhome.com
Easy
Assembly Difficulty Meter
Follow Ameriwood Home
B346454335COM0
RIGHT HAND DOOR
Tough
You
Tube
Advertisement
Related Manuals for Ameriwood HOME 6454335COM
Summary of Contents for Ameriwood HOME 6454335COM
- Page 1 6454335COM Tall One Door Cabinet B346454335COM0 Date of Purchase ___ / ___ / ___ DOOR IS REVERSIBLE Lot Number: LEFT HAND DOOR RIGHT HAND DOOR Do Not Return This Product! Contact our customer service team for help first. Call: 1‐800‐489‐3351 (toll free) Monday‐Friday 9am ‐ 5pm CST Visit: www.ameriwoodhome.com THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE. Secure Your Furniture Keep your home and family safe with the wall anchor kit that is included with the product. Easy Tough Assembly Difficulty Meter Serious or fatal crushing injuries can occur from tipping furniture. Follow Ameriwood Home WARNING: Manufacturer assumes no liability for improper installation or excessive loads placed on screws or bracket. This wall anchor Tube is not a substitute for proper adult supervision.
-
Page 2: Helpful Hints
Contact Us! Do NOT return this product! Contact our friendly customer service team first for help. Assembly Tips Call us! 1‐800‐489‐3351 Monday‐Friday 9am ‐ 5pm CST Tube Visit ameriwoodhome.com to view the limited warranty valid in the U.S. and Canada. Helpful Hints PEOPLE NEEDED FOR ASSEMBLY: 1‐2 ‐ Open your item in the area you plan to keep it to avoid excessive heavy lifting. ‐ Identify, sort and count the parts before attempting assembly. ‐ Compression dowels are lightly tapped in with a hammer. ‐ Slides are labeled with a R (right) and L (left) for proper placement. ‐ Make sure to always face the point on the top of the Cam Lock towards the outer edge. ‐ Use all the nails provided for the back panel and spread them out equally. ‐ Back panel must be used to make sure your unit is sturdy. ‐ Do NOT use harsh chemicals or abrasive cleaners on this item. ‐ Never push, pull, or drag your furniture. 2 ameriwoodhome.com... -
Page 3: Before You Start
Before You Start Read through each step carefully and follow the proper order Separate and count all your parts and hardware Parts are labeled on the surface or edge of the part Give yourself enough room for the assembly process Have the following tools: Flat Head Screwdriver, #2 Phillips Head Screwdriver and Hammer Caution: If using a power drill or power screwdriver for screwing, please be aware to slow down and stop when screw is tight. Failure to do so may result in stripping the screw. Cam Lock Fastening System This Cam Lock Fastening System will be used throughout the assembly process. Arrow to point towards end hole in edge of part. End hole Press CAM BOLT into hole. Press CAM LOCK into hole. Using a screwdriver, turn the CAM LOCK clockwise to lock the CAM LOCK and CAM BOLT into their holes Press parts together so CAM BOLT inserts and fastening parts together. into edge hole. 3 ameriwoodhome.com... - Page 4 Before You Start Please Note: You may need to lightly tap the wood dowels into the holes during your assembly process. 4 ameriwoodhome.com...
-
Page 5: Board Identification
Board Identification Not actual size Bottom Shelf 36454335030 36454335040 36454335050 Top Rail Bottom Rail Adjustable Shelf (x2) 36454335070 36454335080 36454335060 Left Panel Right Panel 37232335010 37232335020 Door 36454335090 Left Vertical Molding 37232335100 BACK This piece is paperboard construction. Right Vertical Molding It is not made from wood, but is 37232335110 required for the assembly of your unit. Back Panel K645433500 5 ameriwoodhome.com... - Page 6 Board Identification Not actual size BACK 6 ameriwoodhome.com...
-
Page 7: Part List
Part List Actual Size (x8) (x8) (x8) (x12) (x12) #A22700 #A21670 #A22710 #A22920 #A22910 cam lock wood dowel cam bolt connector connector bolt (x4) #A23030 (x1) (x12) confirmat #A11080 #A12120 7/16" screw 7/16" screw (x1) #A31000 magnet catch kit Not Actual Size (x8) #A80250 (x2) shelf support #A17400 (x3) bolt #A60110 hinge (x1) #A84050 (x1) (x32) - Page 8 STEP 1 Note: (x3) (x6) (x8) Before tightening screws, be sure the slot of the hinge is centered with hole in the Vertical Molding. LEFT HAND DOOR SETUP RIGHT HAND DOOR HINGE LOCATIONS 8 ameriwoodhome.com...
- Page 9 STEP 2 (x4) (x4) You will need to tap the connector (4) with a hammer to fully insert. Be sure the connector is positioned as shown before tapping into hole. 9 ameriwoodhome.com...
- Page 10 STEP 3 (x4) (x4) You will need to tap the connector (4) with a hammer to fully insert. Be sure the connector is positioned as shown before tapping into hole. 10 ameriwoodhome.com...
- Page 11 STEP 4 Turn screw clockwise to lock parts together. end view 11 ameriwoodhome.com...
- Page 12 STEP 5 Turn screw clockwise to lock parts together. end view 12 ameriwoodhome.com...
- Page 13 STEP 6 (x4) 13 ameriwoodhome.com...
- Page 14 STEP 7 (x1) (x1) (x2) Insert strike plate here for right hand door. LEFT HAND DOOR SETUP 14 ameriwoodhome.com...
- Page 15 STEP 8 Turn screw clockwise to lock parts together. 15 ameriwoodhome.com...
- Page 16 STEP 9 Quick Assembly (x2) Proper orientation of CAM LOCK (x4) (x4) You will need to tap the connector (4) with a hammer to fully insert. Be sure the connector is positioned as shown before tapping into hole. 16 ameriwoodhome.com...
- Page 17 STEP 10 Turn screw clockwise to lock parts together. 17 ameriwoodhome.com...
- Page 18 STEP 11 (x1) (x4) (x4) Insert magnet kit here for right hand door. Quick Assembly Proper orientation of CAM LOCK LEFT HAND DOOR SETUP 18 ameriwoodhome.com...
- Page 19 STEP 12 19 ameriwoodhome.com...
- Page 20 STEP 13 20 ameriwoodhome.com...
- Page 21 STEP 14 (x4) 21 ameriwoodhome.com...
- Page 22 STEP 15 IMPORTANT! THE BACK PANEL IS A STRUCTURAL PART OF THIS UNIT AND MUST BE INSTALLED PROPERLY. (x32) With the help of another person, turn unit onto it's front. Attached the back panel as shown. Nail straight into the raw edges. surface BACK Assure that our unit is square. Distance from corner to corner must be equal as shown. Flush bottom edge of the back panel with the bottom edge of bottom (D). 22 ameriwoodhome.com...
- Page 23 STEP 16 (x1) (x1) (x2) LEFT HAND DOOR SETUP RIGHT HAND DOOR SETUP 23 ameriwoodhome.com...
- Page 24 STEP 17 (x6) Note: Hinge holes are slotted for door adjustment. Loosen screws, make needed adjustments and retighten. 24 ameriwoodhome.com...
- Page 25 STEP 18 (x8) finished edge 25 ameriwoodhome.com...
- Page 26 STEP 19 For Masonry, Concrete, or other wall materials: Consult your local hardware store for appropriate anchors to securely attach the safety bracket. IMPORTANT: THIS UNIT MUST BE SECURE TO THE WALL TO HELP PREVENT TIPOVER. FOLLOW THESE INSTRUCTIONS TO INSTALL THE ANTI‐TIPPING SAFETY BRACKET PROVIDED WITH THIS PRODUCT. WARNING Serious or fatal crushing injuries can hole occur from furniture tipover. To prevent tipover: stud * Install tipover restraint provided * Place heaviest items in the lowest drawers * Unless specifically designed to accommodate, do not set TVs or other heavy objects on the top of this product * Never allow children to climb or hang wallboard on drawers, door, or shelves * Never open more than one drawer at a ...
- Page 27 Maximum Loads This unit has been designed to support the maximum loads shown. Exceeding these load limits could cause sagging, instability, product collapse, and/or serious injury. 00 lbs 0.0 kg 30 lbs 13.6 kg 40 lbs 18.1 kg 30 lbs 13.6 kg 40 lbs 18.1 kg Warning: Risk of injury to persons ‐ do not place a television on this furniture. This furniture is not approved for use with a television. Certificate of Conformity 1. This certificate applies to the Dorel Home Furnishings, Inc. product identified by this instruction manual. 2. This certificate applies to compliance of this product with the CPSC Ban on Lead‐Containing Paint (16 CFR 1303). 3. This product is distributed by: Dorel Home Furnishings, Inc. 410 East First Street South Wright City, MO 63390 636‐745‐3351 4. Site of Manufacture: Tiffin OH 5. See front page of instruction manual for date of manufacture. 27 ameriwoodhome.com...
- Page 28 Register your product to receive the following: * New trend details ‐ sneak peek on what's new * Surveys ‐ have a voice within our community * Exclusive deals and discount codes * Quick and easy replacement part service To register your product, visit ameriwoodhome.com Visit your local retailer's website, rate your purchased product and leave us some feedback! We would like to extend a big "Thank You" to all of our customers for taking the time to assemble this Ameriwood Home product, and to give us your valuable feedback. 28 ameriwoodhome.com...
- Page 29 Español Cubierta Delantera Este libro de instrucciones contiene información IMPORTANTE de seguridad. Por favor lea y manténgalo para referencia en el futuro. No Regrese este producto! Comuniquese con nuestro amistoso equipo de servicio al cliente para obtener ayuda. Llamenos al: 1‐800‐489‐3351 (Gratis) Lunes ‐ Viernes 9am ‐ 5pm CST Visitar: www.ameriwoodhome.com PRECAUCION Este mueble puede volcarse y causar graves heridas y/o muerte. Anclar el mueble a un poste de madera en la pared (si esto se requiere). No Permita que los niños monten el mueble. Mantenga los artículos más pesados en los cajones de abajo. Consejos Útiles (página 2) ‐ Abra su artículo en el área donde usted planea utilizarlo para evitar levantar y moverlo menos ‐ Identificar, ordenar y contar las piezas antes de intentar ensamblar ‐ Las clavijas de compresión se golpean con un martillo ‐ Las diapositivas están marcadas con una R (derecha) y L (izquierda) para la colocación correcta ‐ Asegúrese de que siempre este el punto locaizado en la parte superior de bloqueador de leva este volteadohacia borde exterior ‐ Utilizar todos los clavos para el panel de atras y distribuirlos por igual ‐ El panel de atras debe utilizarse para asegurarse de que la unidad quede fija y firme ‐ No use quimicas fuertes ni limpiadores abrasivos en este articulo ‐ Nunca empuje, tire ni arrastre los muebles Antes de Que Empieces (página 3) ‐Lea cuidadosamente cada paso y siga el orden correcto ‐Separar y contar todas sus piezas y hardware ‐Dése suficiente espacio para el proceso de ensamble ‐Tenga las siguientes herramientas: destornillador de cabeza plana, #2 cabeza Phillips Destornillador y martillo ‐Precaución: Si usa un taladro electrónico o un destornillador eléctrico para atornillar, por favor asegúrese que deje de atornillar cuando el tonillos este apretado. Fallar hacer esto puede causar barrer el tornillo. Sistema de fijar el bloqueo de leva (página 3) Esta sistema de fijar el bloqueo de leva sera usado en todo el proceso ensamble. 29 ...
- Page 30 Español Página 8 Nota: Antes de apretar los tornillos, asegúrese de que la ranura de la bisagra está centrada con el agujero de la Moldura Vertical. INSTALACIÓN DE LA PUERTA IZQUIERDA UBICACIÓN DE LAS BISAGRAS DE LA PUERTA DERECHA Página 9 / 10 / 16 Deberá golpear el conector (4) con un martillo para insertarlo completamente. Asegúrese de que el conector está colocado como se muestra antes de golpearlo en el agujero. Página 11 / 12 / 15 / 17 Gire el tornillo en el sentido de las agujas del reloj para bloquear y fijar las piezas. Página 14 Inserte aquí la placa metálica de la puerta derecha. Página 18 Inserte aquí el kit de imanes de la puerta derecha. Página 22 ¡IMPORTANTE! EL PANEL TRASERO ES UNA PARTE ESTRUCTURAL DE ESTA UNIDAD Y DEBE INSTALARSE CORRECTAMENTE. Con la ayuda de otra persona, gire la unidad sobre su parte frontal. Fije el panel trasero como se muestra. Clave los clavos en los bordes. Asegúrese de que la unidad está a escuadra. La distancia de esquina a esquina debe ser igual como se muestra. Enrase el borde inferior del panel trasero con el borde inferior del fondo (D). Página 23 INSTALACIÓN DE LA PUERTA IZQUIERDA INSTALACIÓN DE LA PUERTA DERECHA 30 ameriwoodhome.com...
- Page 31 Español Página 24 Nota: Los orificios de las bisagras están ranurados para ajustar la puerta. Afloje los tornillos, realice los ajustes necesarios y vuelva a apretarlos. Página 26 Para mampostería, hormigón u otros materiales de pared: Consulte en su ferretería de confianza los anclajes apropiados para fijar el soporte de seguridad de forma segura. IMPORTANTE: ESTA UNIDAD DEBE ESTAR FIJADA A LA PARED PARA EVITAR QUE SE VUELQUE. SIGA ESTAS INSTRUCCIONES PARA INSTALAR EL SOPORTE DE SEGURIDAD ANTIVUELCO SUMINISTRADO CON ESTE PRODUCTO. ADVERTENCIA El vuelco del mueble puede provocar lesiones graves o mortales por aplastamiento. Para evitar el vuelco: * Instale el soporte antivuelco suministrado * Coloque los artículos más pesados en los cajones inferiores * A menos que esté diseñado específicamente para ello, no coloque televisores u otros objetos pesados en la parte superior de este producto * No permita nunca que los niños trepen o se cuelguen de los cajones, puertas o estantes * No abra nunca más de un cajón a la vez El uso de dispositivos de sujeción para el vuelco solo puede reducir, pero no eliminar, el riesgo de vuelco OPCIÓN 1: Fijación en un montante de la pared (método preferido) Con un localizador de montantes, localice un montante en la pared. Coloque su unidad contra la pared, con el soporte de seguridad alineado en esta ubicación. Para facilitar la colocación del tornillo, puede perforar un agujero piloto de 1/8" de diámetro (3 mm) a través del soporte de seguridad en el montante. Introduzca el tornillo a través del soporte de seguridad en el montante de la pared. OPCIÓN 2: Fijación en una pared de yeso laminado Ubique su unidad en el lugar deseado contra una pared y marque la pared a través del soporte de seguridad, luego mueva su unidad a un lado. Perfore un agujero de 3/16" de diámetro (5 mm) en la pared. Golpee el anclaje de pared en el agujero hasta que esté al ras. Mueva su unidad a su ubicación y fije el soporte de pared al anclaje de pared con el tornillo. 31 ameriwoodhome.com...
- Page 32 Español Página 27 CARGA MAXIMA Esta unidad ha sido diseñada para soportar las cargas máximas indicadas. Exceder estos límites de carga podría causar hundimiento, inestabilidad, colapso del producto y/o lesiones graves. Advertencia: Riesgo de lesiones personales ‐ no coloque un televisor en este mueble. El mueble no está aprobado para su uso con un televisor. Página 28 Registre su producto para recibir lo siguiente: * Detalles de nuevas tendencias ‐ Vistazo a lo nuevo * Encuestas ‐ alec su voz entre su comunidad * Códigos de ofertas y descuentos exclusivos * Fácil y rápido servicio de partes de remplace Para registrar su producto, visite ameriwoodhome.com Clasificasión de 5 estrellas Visite el sitio web de su tienda local, califique su comprado y denos sus comentarios! Nos gustaría enviar un gran "Agradecimiento" a todos nuestros clientes por tomarse el tiempo de ensamblar este producto de Ameriwood Home, y por darnos sus valiosos comentarios. Gracias 32 ameriwoodhome.com...
- Page 33 Français Couverture Avant CE LIVRET D'INSTRUCTION CONTIENT DES INFORMATIONS IMPORTANTES SUR LA SÉCURITÉ. VEUILLEZ LIRE ET GARDER POUR UNE RÉFÉRENCE FUTURE Ne retournez pas ce produit! Contactez notre équipe de service à la clientèle amicale d'abord pour obtenir de l'aide. Appelez‐nous: 1‐800‐489‐3351 (sans frais) du Lundi au Vendredi de 9h à 17h Heure Centrale Visitez: www.ameriwoodhome.com ATTENTION Le meuble peut basculer et causer des blessures graves ou la mort. Ancrer le meuble à une planche murale dans le mur (si indiqué). Ne laissez pas les enfants grimper sur le meuble. Placez les articles lourds sur les étagères ou dans les tiroirs inférieurs. Astuces Utiles (page 2) ‐Ouvrez votre article dans la zone que vous prévoyez de le garder pour moins de levage lourd ‐Identifier, trier et compter les pièces avant d'essayer d'assembler ‐Les goujons de compression sont taraudés avec un Marteau ‐Les glissières sont marquées d'un R (droit) et d'un L (gauche) pour un bon placement ‐Assurez‐vous toujours de faire face la pointe situé sur le haut de la Serrure de Came vers le bord extérieur ‐Utiliser tous les clous fournis pour le panneau arrière et les répartir également ‐Le panneau arrière doit être utilisé pour vous assurer que votre appareil est robuste ‐N'utilisez pas de produits chimiques agressifs ou de nettoyants abrasifs sur cet appareil ‐Ne jamais pousser, tirer, ou faire glisser votre meuble Avant de Commencer (page 3) ‐Lisez attentivement chaque étape et suivez le bon ordre ‐Séparez et comptez toutes vos pièces et matériaux ‐Donnez‐vous suffisamment de place pour l'assemblage ‐Avoir les outils suivants: tournevis à tête plate, #2 tournevis Phillips, et Marteau ‐Attention: Si vous utilisez une perceuse électrique ou un tournevis électrique pour visser, veillez à ralentir et arrêter lorsque la vis est bien serrée. Le non‐respect de cette consigne peut endommager la vis. Système de Fixation de Came (page 3) Ce Système de Fixation de Came sera utilisé tout au long de l'assemblage 33 ameriwoodhome.com...
- Page 34 Français Page 8 Remarque : Avant de serrer les vis, assurez‐vous que la fente de la charnière est centrée sur le trou de la moulure verticale. INSTALLATION DE LA PORTE GAUCHE EMPLACEMENT DES CHARNIÈRES DE LA PORTE DROITE Page 9/10/16 Vous devrez taper sur le connecteur (4) avec un marteau pour l'insérer complètement. Assurez‐vous que le connecteur est positionné comme indiqué avant de le taper dans le trou. Page 11/12/15/17 Tournez la vis dans le sens des aiguilles d'une montre pour verrouiller les pièces ensemble. Page 14 Insérez la gâche ici pour la porte de droite. Page 18 Insérez ici le kit d'aimants pour la porte de droite. Page 22 IMPORTANT! LE PANNEAU ARRIÈRE EST UNE PARTIE STRUCTURELLE DE CET ÉQUIPEMENT ET DOIT ÊTRE INSTALLÉ CORRECTEMENT. Avec l'aide d'une autre personne, retournez le meuble sur sa face avant. Fixez le panneau arrière comme indiqué. Clouez directement dans les bords bruts. Assurez‐vous que notre meuble est carré. La distance d'un coin à l'autre doit être égale, comme indiqué. Alignez le bord inférieur du panneau arrière avec le bord inférieur du fond (D). Page 23 INSTALLATION DE LA PORTE GAUCHE INSTALLATION DE LA PORTE DE DROITE 34 ameriwoodhome.com...
- Page 35 Français Page 24 Remarque : Les trous de charnière sont fendus pour permettre le réglage de la porte. Desserrez les vis, effectuez les réglages nécessaires et resserrez. Page 26 Pour la maçonnerie, le béton ou d'autres matériaux muraux : Consultez votre quincaillerie locale pour obtenir des ancrages appropriés afin de fixer solidement le support de sécurité. IMPORTANT : CE MEUBLE DOIT ÊTRE FIXÉ AU MUR POUR ÉVITER LE BASCULEMENT. SUIVEZ CES INSTRUCTIONS POUR INSTALLER LE SUPPORT DE SÉCURITÉ ANTI‐BASCULEMENT FOURNI AVEC CE PRODUIT. AVERTISSEMENT Le basculement d'un meuble peut entraîner des blessures graves ou mortelles par écrasement. Pour éviter le basculement : * Installer le dispositif anti‐basculement prévu * Placer les articles les plus lourds dans les tiroirs les plus bas * Éviter de placer des téléviseurs ou d'autres objets lourds sur le dessus du meuble, à moins qu'ils n'aient été spécifiquement conçus à cet effet * Ne jamais laisser les enfants grimper ou s'accrocher aux tiroirs, aux portes ou aux étagères * Ne jamais ouvrir plus d'un tiroir à la fois L'utilisation de dispositifs anti‐basculement peut seulement réduire, mais non éliminer, le risque de basculement. OPTION 1 : Fixation dans un montant de mur (méthode préférée) À l'aide d'un détecteur de montants, localisez un montant dans le mur. Placez votre meuble contre le mur, avec le support de sécurité aligné à cet endroit. Pour faciliter l'insertion de la vis, vous pouvez percer un trou pilote de 3 mm de diamètre à travers le support de sécurité dans le montant. Enfoncez la vis à travers le support de sécurité dans le montant du mur. OPTION 2 : Fixation dans les cloisons sèches Placez votre meuble à l'endroit souhaité contre un mur et marquez le mur à travers le support de sécurité, puis mettez votre meuble de côté. Percez un trou de 3/16" de diamètre (5 mm) dans le panneau mural. Tapez sur l'ancrage mural dans le trou jusqu'à ce qu'il soit affleurant. Installez votre meuble et fixez le support mural à l'ancrage mural à l'aide de la vis. 35 ...
- Page 36 Français Page 27 CHARGES MAXIMALES Ce meuble a été conçu pour supporter les poids maximaux indiqués. Le dépassement de ces limites de poids peut entraîner un affaissement, une instabilité, un effondrement du meuble et/ou des blessures graves. Avertissement : Risque de blessure pour les personnes ‐‐ ne pas placer un téléviseur sur ce meuble. Ce meuble n'est pas homologué pour être utilisé avec un téléviseur. Page 28 Enregistrez votre produit pour recevoir les éléments suivantes: * Détails sur les nouvelles tendances ‐ un aperçu sur les nouveautés * Sondages ‐ avoir une voix au sein de notre communauté * Offres exclusives et codes promo * Service de pièces de rechange rapide et facile Pour enregistrer votre produit, visitez ameriwoodhome.com 5 Étoiles Visitez le site Web de votre détaillant local, évaluez votre produit acheté et laissez‐nous quelques commentaires ! Nous tenons à offrir un grand "Merci" à tous nos clients pour avoir pris le temps d'assembler ce produit "Ameriwood Home", et de nous donner vos commentaires précieux. Merci 36 ameriwoodhome.com...
