Bedienungsanleitung
SY-DB-400 WLAN-Türklingel
mit Kamera
Best.-Nr. 2226161
Operating Instructions

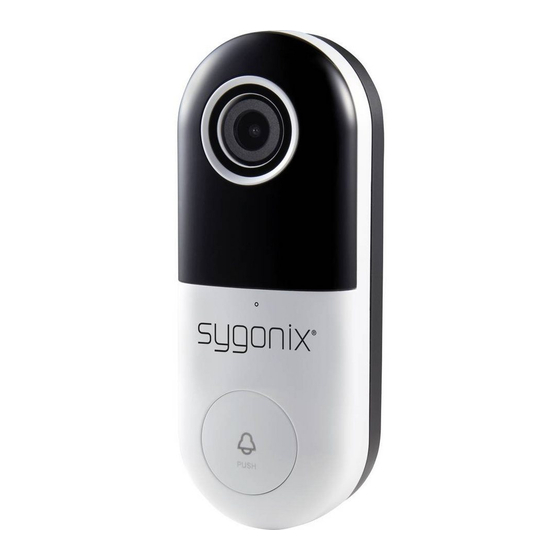

SY-DB-400 Wi-Fi Doorbell
with camera
Item No. 2226161
Notice d'emploi
Sonnette WIFI avec caméra
SY-DB-400
N° de commande 2226161
Gebruiksaanwijzing
SY-DB-400 WiFi deurbel met
camera
Bestelnr. 2226161
Seite 2 - 27
Page 28 - 52
Page 53 - 78
Pagina 79 - 103

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 2226161 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Sygonix 2226161

Summary of Contents for Sygonix 2226161

  • Page 1 Operating Instructions SY-DB-400 Wi-Fi Doorbell with camera Item No. 2226161 Page 28 - 52 Notice d’emploi Sonnette WIFI avec caméra SY-DB-400 Page 53 - 78 N° de commande 2226161 Gebruiksaanwijzing SY-DB-400 WiFi deurbel met camera Pagina 79 - 103 Bestelnr. 2226161...

  • Page 2: Table Of Contents

    Inhaltsverzeichnis Seite 1. Einführung ................4 2. Symbol-Erklärung ..............5 3. Bestimmungsgemäße Verwendung ........6 4. Privatsphäre und Überwachung ...........7 5. Mobile App ................8 6. Lieferumfang ................9 7. Aktuelle Bedienungsanleitungen ..........9 8. Ausstattung und Funktionen ..........10 9. Sicherheitshinweise ............10 a) Allgemeines..............11 b) Schutzklasse ..............12 c) Montage ................12 d) Netzteil ................13 10.
  • Page 3 12. Bedienung ................19 a) Türklingel...............19 b) Gerät zurücksetzen / Koppelmodus starten ....20 c) Statusleuchte Beschreibung .........20 d) Aufnahme bei schlechten Lichtverhältnissen ....21 e) SD-Karte ...............21 f) Bewegungserkennung ..........22 13. Pflege und Reinigung ............22 14. Konformitätserklärung (DOC) ..........23 15. Entsorgung .................24 16. Technische Daten ...............25 a) Netzteil ................25 b) Türklingel...............25 c) Drahtlosverbindung ............27...

  • Page 4: Einführung

    1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt erfüllt die gesetzlichen nationalen und europäi- schen Anforderungen. Um diesen Zustand zu erhalten und einen sicheren Betrieb zu gewährleisten, müssen Sie als Anwender diese Bedienungsan- leitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt.

  • Page 5: Symbol-Erklärung

    2. Symbol-Erklärung Das Symbol mit dem Blitz im Dreieck weist auf Gefah- ren für Ihre Gesundheit hin, z. B. Stromschläge. Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Informationen in dieser Bedienungsanlei- tung hin. Lesen Sie diese Informationen immer auf- merksam.

  • Page 6: Bestimmungsgemäße Verwendung

    3. Bestimmungsgemäße Verwendung Das Produkt ist für den Einsatz als Türklingel-Kamera vorge- sehen. Beim Betätigen ertönt eine Türglocke und eine Push- Benachrichtigung wird an ein Mobilgerät verschickt, über die Sie den Anrufer sehen und mit ihm sprechen können. Bewegungsmelder können auf das Auslösen von Benachrich- tigungen und Aufzeichnungen eingestellt werden, sobald eine Bewegung im Erfassungsbereich erkannt wird.

  • Page 7: Privatsphäre Und Überwachung

    oder elektrischen Schlägen führen. Lesen Sie sich die Bedie- nungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsan- leitung an Dritte weiter. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten. 4. Privatsphäre und Überwachung • Es liegt in der Verantwortung des Benutzers, sich an alle geltenden Gesetze und Vorschriften zu halten, die die Ver- wendung von Kameras verbieten oder einschränken, und den geltenden Gesetzen und Vorschriften Folge zu leisten.

  • Page 8: Mobile App

    Warnung an einer Stelle vorgesehen werden, die für poten- zielle Eindringlinge gut zu sehen ist. • Auch sollten Sie Kameras nicht auf Bereiche ausrichten, die in öffentliches Gelände hineinreichen. Auf Videoaufzeich- nungen dürfen Personen, die sich in öffentlichen Bereichen aufhalten, nicht zu identifizieren sein. 5.

  • Page 9: Lieferumfang

    6. Lieferumfang • Türklingel-Kamera • 3 Dübel • Netzteil • L-förmiger Schrauben- schlüssel (Sternprofil) • Flachhalterung • Schraube mit Sternprofil • Winkelhalterung • Rücksetzstift • 2 Schrauben für Halterung • Bedienungsanleitung • 3 Befestigungsschrauben 7. Aktuelle Bedienungsanleitungen Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebilde- ten QR-Code. Folgen Sie den Anweisun- gen auf der Webseite.

  • Page 10: Ausstattung Und Funktionen

    8. Ausstattung und Funktionen • Leichte Montage • Die Kamera ist mit einem Eindringschutz nach IP54 ausge- stattet. • 1920 x 1080 Full HD • Bidirektionale Audio-Übertragung • WLAN mit 2.4 GHz • Bewegungserkennung • Aufnahme bei schlechten Lichtverhältnissen • Video-Wiedergabe und Screenshots •...

  • Page 11: A) Allgemeines

    a) Allgemeines • Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern. • Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte andernfalls für Kinder zu ei- nem gefährlichen Spielzeug werden. • Schützen Sie das Produkt vor extremen Tem- peraturen, direkter Sonneneinstrahlung, starken Erschütterungen, hoher Luftfeuchtigkeit, Feuch- tigkeit, brennbaren Gasen, Dampf und Lösungs-...

  • Page 12: B) Schutzklasse

    • Wenden Sie sich an einen Fachmann, sollten Sie sich in Bezug auf die Arbeitsweise, die Sicherheit oder das Anschließen des Gerätes unsicher sein. • Lassen Sie Wartungs-, Änderungs- und Repara- turarbeiten ausschließlich von einer Fachkraft bzw. einer zugelassen Fachwerkstatt ausführen. •...

  • Page 13: D) Netzteil

    d) Netzteil • Die Netzsteckdose muss sich in der Nähe des Ge- räts befinden und leicht zugänglich sein. • Verwenden Sie nur das mitgelieferte Netzteil für die Stromversorgung. • Als Spannungsquelle für das Netzteil darf nur eine ordnungsgemäße Netzsteckdose des öffentlichen Versorgungsnetzes verwendet werden. Über- prüfen Sie vor dem Anschluss des Netzteils, ob die Spannungsangaben auf dem Netzteil mit der Spannung in Ihrem Haushalt übereinstimmen.

  • Page 14: Bedienelemente

    10. Bedienelemente 1 Objektiv 6 Micro-USB Anschluss: Dieser wird nur einmal 2 Mikrofon während des Herstell- 3 Statusleuchte prozesses verwende. 4 Türklingel-Taster 7 Netzteilanschlüsse 5 Öffnung für Rücksetzstift 8 Lautsprecher 9 SD-Kartenschacht...

  • Page 15: Installation

    11. Installation Schließen Sie das Netzteil erst an eine Steckdose an, wenn die Installation abgeschlossen ist. Vergewissern Sie sich, dass die mitgelieferten Schrau- ben für das Oberflächenmaterial geeignet sind. Wen- den Sie sich im Zweifelsfall an einen Fachmann. a) Einsatzort Die Türklingel verfügt über einen Eindringschutz nach IP54 und bietet einen begrenzten Schutz gegen Staub und leichtem Spritzwasser.

  • Page 16: B) Steckdose / Netzteil

    • Achten Sie darauf, dass sich das Gerät in Reichweite Ihres WLAN-Access Point befindet. Bei Verwendung anderer 2,4-GHz-Geräte wie z. B. Drahtlosnetzwerke und Mikrowel- lenherde können Störungen hervorgerufen werden. Zur Verbesserung der Verbindung müssen Sie unter Umstän- den einen WLAN--Repeater einrichten. b) Steckdose / Netzteil Das mitgelieferte Netzteil ist für den Gebrauch im In- nenbereich ausgelegt.

  • Page 17: C) Flachhalterung

    • Um die Kabel nach außen zu verlegen, führen Sie sie durch eine Wand hinter dem Gerät, durch ein Fenster oder einen Eingangsflur. Denken Sie an ein gutes Kabelmanagement, z. B. durch das Fixieren der Kabel mit Nagelschellen. c) Flachhalterung Kabelöffnungen 1.

  • Page 18: D) Winkel- Und Flachhalterung

    Die Türklingel besitzt einen einge- bauten Umwandler, sodass die Polarität keine Rolle spielt. 4. Verlegen Sie die Kabel durch die Kabelauslässe. 5. Schrauben Sie die Kamera mit der Sternprofil-Schraube an der Halterung an. d) Winkel- und Flachhalterung Kabelöffnungen 1. Verwenden Sie die Löcher in der Winkelhalterung als Schab- lone für die späteren Bohrstellen. Bohren Sie die Löcher und führen Sie die Dübel ggf.

  • Page 19: Bedienung

    3. Befestigen Sie die Flachhalterung an der Winkel- halterung und achten Sie auf das Symbol UP, das die Richtung anzeigt. 4. Schrauben Sie die Netzteilleitungen mit einem Kreuzschlitz- schraubenzieher an die Anschlüsse (7) an. Die Türklingel besitzt einen einge- bauten Umwandler, sodass die Polarität keine Rolle spielt.

  • Page 20: B) Gerät Zurücksetzen / Koppelmodus Starten

    b) Gerät zurücksetzen / Koppelmodus starten Setzen Sie die Kamera zurück, falls sie nicht korrekt funktioniert oder falls Sie den Koppelmodus starten möchten. Führen Sie den mitgelieferten Stift in die RESET-Öffnung (5) • ein. • Drücken Sie den Stift hinein, bis Sie ein leichtes „Klicken“ spüren.

  • Page 21: D) Aufnahme Bei Schlechten Lichtverhältnissen

    d) Aufnahme bei schlechten Lichtverhältnis- Bringen Sie die Kamera nicht hinter Glas an. Aufgrund der Blendwirkung des Infrarot-LED-Lichts kann das Bild überbelichtet werden. • Das Gerät ist mit einem Sensor ausgestattet, der die „Nacht- sichtfunktion“ auslöst, sobald das Umgebungslicht einen be- stimmten Schwellenwert unterschreitet.

  • Page 22: F) Bewegungserkennung

    f) Bewegungserkennung Wurde eine Bewegung erkannt, erhalten Sie auf Ihrem Mobilgerät einen Alarm in Form einer Push-Benachrichtigung. • Bei eingesetzter microSD-Karte werden Videoclips mit einer Länge von 60 Sekunden gespeichert. • Es gibt zwei Arten von Aufzeichnungen (Ereignisgesteuert und Dauerfunktion). Diese Einstellungen können über die Anwendung aufgerufen werden.

  • Page 23: Konformitätserklärung (Doc)

    14. Konformitätserklärung (DOC) Hiermit erklärt Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass dieses Produkt der Richtlinie 2014/53/ EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.conrad.com/downloads Klicken Sie auf ein Flaggensymbol, um eine Sprache auszuwählen und geben Sie die Bestellnummer des Produkts in das Suchfeld ein.

  • Page 24: Entsorgung

    15. Entsorgung Alle Elektro- und Elektronikgeräte, die auf den eu- ropäischen Markt gebracht werden, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen ist. Jeder Besitzer von Altgeräten ist verpflichtet, Altge- räte einer vom unsortierten Siedlungsabfall getrenn- ten Erfassung zuzuführen.

  • Page 25: Technische Daten

    Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. an- dere Pflichten für die Altgeräte-Rückgabe und das Altgeräte-Re- cycling gelten. 16. Technische Daten a) Netzteil Eingang ..........100 - 240 VAC 50/60 Hz max. 0,4 A Ausgang ..........12 VDC, 1 A Kabellänge ......... ca. 2 m b) Türklingel Eingangspannung/-strom ....
  • Page 26 Auflösung ........... HD 1920 x 1080 SD 640 x 320 Bilder pro Sekunde ......25 fps Sensor ..........1/3“ CMOS, 2 Megapixel Aufzeichnungsfunktion ...... Dauerbetrieb Ereignisgesteuert: max. 60 s Clips Gespeichert auf microSD Proprietäres Format Brennweite ......... 3,2 mm Sichtfeld ..........Horizontal: 100° Vertikal: 55°...

  • Page 27: C) Drahtlosverbindung

    Abmessungen Kamera (B x H x T) ..45 x 115 x 41 mm Gewicht ..........103 g c) Drahtlosverbindung Bandbreite ......... Min. 10 Mbit/s Upload- Geschwindigkeit WLAN Technologie ......IEEE 802.11 b/g/n, 2,4 WLAN-Sicherheit ....... WEP, WPA, WPA2 Frequenz ........... 2,412 - 2,484 GHz Sendeleistung ........
  • Page 28 Table of contents Page 1. Introduction .................29 2. Explanation of symbols ............30 3. Intended use ...............31 4. Privacy and surveillance .............32 5. Mobile application ...............33 6. Delivery content ..............34 7. Up-to-date operating instructions ........34 8. Features and functions ............35 9. Safety instructions ..............35 a) General information............36 b) Ingress protection............37 c) Mounting ...............37...
  • Page 29 12. Operation ................44 a) Doorbell .................44 b) Reset device / enter pairing mode ........44 c) Status indicator description ...........44 d) Low light recording ............45 e) SD card .................45 f) Motion detection ............46 13. Care and cleaning ..............46 14. Declaration of Conformity (DOC)........47 15.

  • Page 30: Introduction

    1. Introduction Dear customer, Thank you for purchasing this product. This product complies with the statutory national and European requirements. To maintain this status and to ensure safe operation, you as the user must observe these operating instructions! These operating instructions are part of this product. They contain important notes on commissioning and handling.

  • Page 31: Explanation Of Symbols

    2. Explanation of symbols The symbol with the lightning in the triangle is used if there is a risk to your health, e.g. due to an electric shock. The symbol with the exclamation mark in the triangle is used to indicate important information in these operat- ing instructions.

  • Page 32: Intended Use

    3. Intended use The product is intended to be used as a doorbell camera. A door- bell will sound when pressed and a push notification is sent to a mobile device where you can then see and talk to the caller. Motion sensors can be set to trigger notifications and recordings when movement is detected within range.

  • Page 33: Privacy And Surveillance

    4. Privacy and surveillance • It is the responsibility of the user to be aware of all applicable laws and regulations that prohibit or limit the use of cameras, and to comply with the applicable laws and regulations. • Recording and circulating an image of an individual may con- stitute an infringement of their privacy for which you may be held liable.

  • Page 34: Mobile Application

    5. Mobile application Access the camera using the application and a compat- ible mobile phone or tablet. Have the password for your Wi-Fi router ready. Connect the mobile phone or tablet to the same Wi-Fi network the doorbell camera will connect to. Application operating instructions are available from the URL listed in chapter “7.

  • Page 35: Delivery Content

    6. Delivery content • Doorbell camera • 3x dowels • Power adaptor • L-shaped star wrench • Flat bracket • Star screw • Angled bracket • Reset pin • 2x screws for bracket • Operating instructions • 3x mounting screws 7.

  • Page 36: Features And Functions

    8. Features and functions • Easy installation • Camera has an IP54 ingress protection rating • 1920 x 1080 full HD • Two-way audio • 2.4 GHz Wi-Fi • Motion detection • Low light recording • Video playback and screen shots •...

  • Page 37: A) General Information

    a) General information • The device is not a toy. Keep it out of the reach of children and pets. • Do not leave packaging material lying around care- lessly. This may become dangerous playing mate- rial for children. • Protect the device from extreme temperatures, di- rect sunlight, strong jolts, high humidity, moisture, flammable gases, steam and solvents.

  • Page 38: B) Ingress Protection

    • Maintenance, modifications and repairs must only be completed by a technician or an authorised re- pair centre. • If you have questions which remain unanswered by these operating instructions, contact our techni- cal support service or other technical personnel. b) Ingress protection • The device has an IP54 rating and offers protection against dust and splashing water.

  • Page 39: D) Power Adaptor

    d) Power adaptor • The mains outlet must be located near to the de- vice and be easily accessible. • As power supply, only use the supplied mains adaptor. • Only connect the power adaptor to a normal mains socket connected to the public supply. Before plug- ging in the power adaptor, check whether the volt- age stated on the power adaptor complies with the voltage of your electricity supplier.

  • Page 40: Operating Elements

    10. Operating elements 1 Lens 6 Micro USB port: This is only used once during the 2 Microphone manufacturing process. 3 Status indicator light 7 AC adaptor connectors 4 Doorbell button 8 Speaker 5 Reset button hole 9 SD card slot...

  • Page 41: Installation

    11. Installation Do not plug the adaptor into the power outlet until the installation process is complete. Check the provided screws are appropriate for the sur- face material. If in doubt consult a professional. a) Location The doorbell has an IP54 rating and provides limited protection against dust and light splashes of water.

  • Page 42: B) Power Outlet / Adaptor

    • Check that the device is within range of your Wi-Fi access point. Use of other 2.4 GHz products e.g. wireless networks and microwave ovens may cause interference. You may need to set up a wireless repeater to improve the connection.

  • Page 43: C) Flat Bracket

    c) Flat bracket Cable slots 1. Use the holes in the flat bracket as a template for where to drill. Drill holes and insert the dowels using a mallet if needed. 2. Fix the bracket to the wall using the wall screws, facing UP as indicated by the symbol. 3. Use a plus head screwdriver to attach the adaptor leads to the connectors (7).

  • Page 44: D) Angled Bracket And Flat Bracket

    d) Angled bracket and flat bracket Cable slots 1. Use the holes in the angled bracket as a template for where to drill. Drill holes and insert the dowels using a mallet if needed. 2. Fix the angled bracket to the wall using the wall screws. 3.

  • Page 45: Operation

    12. Operation a) Doorbell Press the doorbell button (4) to activate the doorbell. You will re- ceive an alert on your mobile device if paired with the application. Refer to your mobile device operating instructions for information about notification settings. b) Reset device / enter pairing mode Reset the camera if it is not working correctly or you wish to enter pairing mode.

  • Page 46: D) Low Light Recording

    d) Low light recording Do not place the camera behind glass, glare from the infrared LED light may over expose the image. • The device is equipped with a sensor that triggers “night vi- sion” when the ambient light falls below a certain level. •...

  • Page 47: F) Motion Detection

    f) Motion detection When motion is detected, a push alarm notification will be sent to your mobile device. • With microSD inserted: 60 second clips will be saved. • There are two kinds of recording (event and non-stop). These settings are accessed through the application. The Default time for event recording is 60 seconds. •...

  • Page 48: Declaration Of Conformity (Doc)

    14. Declaration of Conformity (DOC) Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau hereby declares that this product conforms to the 2014/53/EU di- rective. Click on the following link to read the full text of the EU declaration of conformity: www.conrad.com/downloads Select a language by clicking on a flag symbol and en- ter the product order number in the search box.

  • Page 49: Disposal

    15. Disposal This symbol must appear on any electrical and electronic equipment placed on the EU market. This symbol indicates that this device should not be dis- posed of as unsorted municipal waste at the end of its service life. Owners of WEEE (Waste from Electrical and Elec- tronic Equipment) shall dispose of it separately from unsorted municipal waste.

  • Page 50: Technical Data

    16. Technical data a) Power adaptor Input..........100 - 240 V/AC 50/60 Hz max. 0.4 A Output ..........12 V/DC, 1 A Cable length ........approx. 2 m b) Doorbell Input voltage / current ..... 12 V/DC, 1 A (via included adaptor) 12 - 24 V/AC, 1A (power source not included) Converter ........AC to DC rectifier (built in)
  • Page 51 Recording ........Non-stop Event: max. 60 s clips Saved to microSD Proprietary format Focal length ........3.2 mm Field of view ........Horizontal: 100° Vertical: 55° Storage ........... MicroSD class 10 (max 128 MicroSD file system ......FAT32 Ingress protection ......IP54 Infrared (night vision) ...... LED: 1 pc Range: 10 m Motion detection ......Software based Motion detection angle ....Same as field of view...

  • Page 52: C) Wireless Connectivity

    c) Wireless connectivity Bandwidth ........Min. 10 Mbps upload speed WLAN technology ......IEEE 802.11 b/g/n, 2.4 GHz WLAN security ........WEP, WPA, WPA2 Frequency ........2.412 - 2.484 GHz Transmission power......< 20 dBm Transmission distance ....max. 50 m d) Application software Shared accounts ......No limit max.

  • Page 53 Table des matières Page 1. Introduction .................55 2. Explication des symboles ...........56 3. Utilisation prévue ..............57 4. Vie privée et surveillance............58 5. Application mobile ..............59 6. Contenu de l’emballage ............60 7. Mode d'emploi actualisé .............60 8. Caractéristiques et fonctions ..........61 9.
  • Page 54 12. Fonctionnement ..............70 a) Carillon ................70 b) Réinitialiser l'appareil / entrer en mode d’appairage ..70 c) Description des indicateurs d’état .........71 d) Enregistrement dans des conditions d’éclairage faible .71 e) Carte SD ...............72 f) Motion detection (détection de mouvement) ....73 13.

  • Page 55: Introduction

    1. Introduction Chère cliente, cher client, Merci d’avoir acheté ce produit. Ce produit est conforme aux exigences nationales et euro- péennes en vigueur. Afin de préserver cette conformité et de garantir un fonctionne- ment en toute sécurité, vous devez respecter ce mode d’emploi ! Ce mode d’emploi fait partie de ce produit. Elle contient des informations importantes concernant la mise en service et l'utilisation.

  • Page 56: Explication Des Symboles

    2. Explication des symboles Le symbole avec l’éclair dans un triangle indique qu’il y a un risque pour votre santé, par ex. en raison d’une décharge électrique. Le symbole avec le point d’exclamation dans un triangle sert à indiquer les informations importantes présentes dans ce mode d’emploi.

  • Page 57: Utilisation Prévue

    3. Utilisation prévue Le produit est conçu pour servir de carillon. Un carillon retentit lorsque le bouton est enfoncé et une notification push est en- voyée vers un appareil mobile où vous pouvez alors voir la per- sonne appelant et lui parler. Des capteurs de mouvement peuvent être configurés pour dé- clencher des notifications et des enregistrements lorsqu’un mou- vement est détecté...

  • Page 58: Vie Privée Et Surveillance

    Tous les noms d’entreprises et appellations de produits sont des marques commerciales de leurs propriétaires respectifs. Tous droits réservés. 4. Vie privée et surveillance • Il est de la responsabilité de l’utilisateur de prendre connais- sance de toutes les lois et réglementations applicables qui interdisent ou limitent l’utilisation des appareils photo et de se conformer aux lois et réglementations en vigueur.

  • Page 59: Application Mobile

    5. Application mobile Accédez à l’appareil photo à l’aide de l’application et d’un téléphone mobile ou d’une tablette compatible. Établissez le mot de passe de votre routeur WiFi. Connectez le téléphone mobile ou la tablette au même réseau WiFi que celui auquel la caméra sera connec- tée.

  • Page 60: Contenu De L'emballage

    6. Contenu de l’emballage • Carillon avec caméra • 3 chevilles • Bloc d’alimentation • Clé étoile en forme de L • Fixation plate • Vis étoile • Fixation d’angle • Épingle de réinitialisation • 2 vis pour support • Mode d’emploi •...

  • Page 61: Caractéristiques Et Fonctions

    8. Caractéristiques et fonctions • Facilité d’installation • La caméra répond à l’indice de protection IP54 • 1920 x 1080 full HD • Audio bidirectionnel • WiFi 2,4 GHz • Motion detection (détection de mouvement) • Enregistrement dans des conditions d’éclairage faible •...

  • Page 62: A) Informations Générales

    a) Informations générales • Cet appareil n’est pas un jouet. Il doit rester hors de portée des enfants et des animaux domes- tiques. • Ne laissez pas traîner le matériau d’emballage. Celui-ci peut se révéler dangereux si des enfants le prennent pour un jouet. •...

  • Page 63: B) Protection Contre Les Infiltrations

    expert. • L’entretien, les modifications et les réparations doivent être effectués uniquement par un techni- cien ou un centre de réparation agréé. • Si vous avez des questions dont la réponse ne fi- gure pas dans ce mode d’emploi, contactez notre service de support technique ou tout autre person- nel technique.

  • Page 64: D) Bloc D'alimentation

    d) Bloc d’alimentation • La prise secteur doit être localisée près de l'appa- reil et être facilement accessible. • Pour l'alimentation électrique, n'utilisez que l'adap- tateur secteur fourni. • Ne branchez l’adaptateur secteur qu’à une prise de courant normale raccordée au réseau public. Avant de brancher l’adaptateur secteur, vérifiez si la tension indiquée sur l’adaptateur est conforme à...

  • Page 65: Éléments De Commande

    10. Éléments de commande 1 Lentille 6 Port micro USB : il n’est utilisé qu’une fois pendant 2 Microphone le processus de fabrication. 3 Témoin indicateur d’état 7 Connecteurs du bloc 4 Doorbell (bouton du d’alimentation AC carillon) 8 Haut-parleur 5 Orifice du bouton de 9 Logement pour carte SD réinitialisation...

  • Page 66: Installation

    11. Installation Ne branchez pas le bloc alimentation dans la prise sec- teur tant que l’installation n’est pas terminée. Vérifiez que les vis fournies sont adaptées au matériau de surface. En cas de doute, consultez un profession- nel. a) Emplacement Le carillon dispose d’un indice de protection IP54 et offre une protection limitée contre la poussière et les projections légères d’eau.

  • Page 67: B) Prise Secteur / Bloc D'alimentation

    • Vérifiez que l’appareil est dans la portée de votre point d’ac- cès WiFi. L’utilisation d’autres produits de 2,4 GHz tels que d’autres réseaux sans fil ou des fours à micro-ondes peut causer des interférences. Vous devrez peut-être installer un répéteur sans fil pour amé- liorer la connexion. b) Prise secteur / bloc d'alimentation Le bloc d’alimentation fourni est conçu pour une utili- sation en intérieur.

  • Page 68: C) Fixation Plate

    Veillez respecter les bonnes pratiques de gestion des câbles telles que la fixation des câbles avec des cro- chets muraux c) Fixation plate Emplacements pour câble 1. Utilisez les trous de la fixation plate comme modèle pour marquer l’endroit où percer. Percez les trous et insérez les chevilles à l’aide d’un maillet si nécessaire 2.

  • Page 69: D) Fixation D'angle Et Fixation Plate

    Le carillon de la porte dispose d’un convertisseur intégré, la polarité n’a donc pas d’importance. 4. Guidez les fils dans les passe-câbles. 5. Fixez la caméra au support à l’aide de la vis cruciforme. d) Fixation d’angle et fixation plate Emplacements pour câble 1. Utilisez les trous de la fixation d’angle comme modèle pour marquer l’endroit où percer. Percez les trous et insérez les chevilles à...

  • Page 70: Fonctionnement

    3. Fixez le support plat au support d’angle, face vers le HAUT comme indiqué par le symbole. 4. Utilisez un tournevis cruciforme pour fixer les fils du bloc d’ali- mentation aux connecteurs (7). Le carillon de la porte dispose d’un convertisseur intégré, la polarité n’a donc pas d’importance. 5. Fixez la caméra au support à l’aide de la vis cruciforme. 12.

  • Page 71: C) Description Des Indicateurs D'état

    Insérez l’épingle fournie dans l’orifice du bouton RÉINITIA- • LISATION (5). • Appuyez jusqu’à ce que vous sentiez un « clic » et mainte- nez-le bouton enfoncé pendant 5 secondes jusqu’à ce que vous entendiez un signal audio. L’indicateur lumineux (3) clignote en rouge pour indiquer que •...

  • Page 72: E) Carte Sd

    • L’appareil est équipé d’un capteur qui déclenche la « vision nocturne » lorsque la lumière ambiante chute en dessous d’un certain seuil. • La lumière a une portée d’environ 10 m. • L’image enregistrée sera en noir et blanc. e) Carte SD La carte microSD doit être formatée en utilisant le sys- tème de fichiers FAT32. Reportez-vous aux instructions...

  • Page 73: F) Motion Detection (Détection De Mouvement)

    f) Motion detection (détection de mouvement) En cas de détection de mouvement, une notification push d’alarme est envoyée à votre appareil mobile. • Lorsque la carte microSD est insérée : Des séquences de 60 secondes sont enregistrées. • Il existe deux types d’enregistrement (occasionnel et non- stop).

  • Page 74: Déclaration De Conformité (Doc)

    14. Déclaration de conformité (DOC) Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hir- schau, déclare par la présente que ce produit est conforme à la directive 2014/53/UE. Le texte intégral de la déclaration de conformité UE est disponible au lien suivant : www.conrad.com/downloads Sélectionnez une langue en cliquant sur le drapeau correspondant puis saisissez le numéro de commande...

  • Page 75: Élimination Des Déchets

    15. Élimination des déchets Tous les équipements électriques et électroniques mis sur le marché européen doivent être marqués de ce symbole. Ce symbole indique que cet appareil doit être éliminé séparément des déchets munici- paux non triés à la fin de son cycle de vie. Tout détenteur d‘appareils usagés est tenu de les remettre à...

  • Page 76: Données Techniques

    personnelles sur l‘équipement usagé à mettre au rebut. Veuillez noter que dans les pays autres que l‘Allemagne, d‘autres obligations peuvent s‘appliquer pour la remise et le recyclage des appareils usagés. 16. Données techniques a) Bloc d’alimentation Entrée ..........100 - 240 V/AC 50/60 Hz max.
  • Page 77 Audio ..........Entrée : Haut-parleur Sortie : Microphone Résolution ........HD 1920 x 1080 SD 640 x 320 Images par seconde .......25 ips Capteur ........... 8,47 mm (1/3") CMOS, 2 mégapixels Enregistrement ....... Non-stop Évènement : clips de max. 60 s Enregistré...

  • Page 78: C) Connectivité Sans Fil

    Conditions de fonctionnement : .. - 20 à +50 °C, ≤ 90 % d’HR (sans condensation) Conditions de stockage .... - 20 à +50 °C, ≤ 90 % d’HR (sans condensation) Dimensions de la caméra (L x H x P) : ........45 x 115 x 41 mm Poids ..........103 g c) Connectivité sans fil Bande passante ......
  • Page 79 Inhoudsopgave Pagina 1. Inleiding ................81 2. Verklaring van de symbolen ..........82 3. Beoogd gebruik ..............83 4. Privacy en bewaking ............84 5. Mobiele app ................85 6. Omvang van de levering ............86 7. Meest recente gebruiksaanwijzing ........86 8. Eigenschappen en functies ..........87 9.
  • Page 80 12. Gebruik ................96 a) Deurbel................96 b) Apparaat resetten / koppelmodus inschakelen .....96 c) Statusindicator beschrijving ..........97 d) Opname bij weinig licht ..........97 e) SD-kaart ................97 f) Bewegingssensor ............98 13. Onderhoud en reiniging ............99 14. Conformiteitsverklaring (DOC) ...........99 15. Verwijdering ..............100 16.

  • Page 81: Inleiding

    1. Inleiding Geachte klant, Hartelijk dank voor de aankoop van dit product. Het product voldoet aan de nationale en Europese wettelijke voorschriften. Om deze status te handhaven en een veilige werking te garan- deren, dient u als eindgebruiker deze gebruiksaanwijzing in acht te nemen! Deze gebruiksaanwijzing is een onderdeel van dit product.

  • Page 82: Verklaring Van De Symbolen

    2. Verklaring van de symbolen Het symbool met een bliksemschicht in een driehoek wijst op een risico voor uw gezondheid, bijv. door een elektrische schok. Het symbool met het uitroepteken in een driehoek wijst op belangrijke informatie in deze gebruiksaanwijzing. Lees deze informatie altijd aandachtig door.

  • Page 83: Beoogd Gebruik

    3. Beoogd gebruik Dit product is bestemd voor gebruik als deurbelcamera. Als de deurbel wordt gebruikt, wordt er een pushmelding naar een mo- biel apparaat gestuurd en u kunt de beller zien en spreken. Bewegingssensoren kunnen worden ingesteld om meldingen en opnames te activeren wanneer er beweging binnen het bereik wordt gedetecteerd.

  • Page 84: Privacy En Bewaking

    4. Privacy en bewaking • Het is de verantwoordelijkheid van de gebruiker om bewust te zijn van alle toepasbare wetten en regelgevingen die het ge- bruik van camera's verbieden of beperken en om te voldoen aan de toepasbare wetten en regelgevingen. •...

  • Page 85: Mobiele App

    5. Mobiele app Toegang tot de camera met behulp van de app en een compatibele mobiele telefoon of tablet. Houd het wachtwoord voor uw wifi-router bij de hand. Verbind de mobiele telefoon of het tablet met hetzelfde wifi-netwerk waarmee de camera verbinding maakt. Een app-handleiding is beschikbaar via de URL in het hoofdstuk “7.

  • Page 86: Omvang Van De Levering

    6. Omvang van de levering • Deurbelcamera • 3x plug • Netvoedingadapter • L-vormige stersleutel • Vlakke beugel • Kruiskopschroef • Hoekbeugel • Resetpin • 2x schroef voor beugel • Gebruiksaanwijzing • 3x montageschroef 7. Meest recente gebruiksaanwijzing Download de meest recente gebruiksaan- wijzing via www.conrad.com/downloads of scan de afgebeelde QR-code.

  • Page 87: Eigenschappen En Functies

    8. Eigenschappen en functies • Eenvoudige installatie • De behuizing heeft een IP54-beschermingsgraad • 1920 x 1080 full HD • Tweeweg audio • 2,4 GHz wifi • Bewegingssensor • Opname bij weinig licht • Afspelen van video en screenshots • Mobiele app “Smart Life - Smart Living”...

  • Page 88: A) Algemene Informatie

    a) Algemene informatie • Dit apparaat is geen speelgoed. Houd het buiten het bereik van kinderen en huisdieren. • Laat verpakkingsmateriaal niet achteloos rondslin- geren. Dit kan voor kinderen gevaarlijk speelgoed worden. • Bescherm het product tegen extreme temperatu- ren, direct zonlicht, krachtige stoten, hoge lucht- vochtigheid, vocht, ontvlambaar gas, stoom en oplosmiddelen.

  • Page 89: B) Beschermingsgraad

    • Raadpleeg een expert wanneer u twijfelt over het gebruik, de veiligheid of de aansluiting van het apparaat. • Onderhoud, aanpassingen en reparaties mogen alleen uitgevoerd worden door een technicus of een daartoe bevoegd servicecentrum. • Als u nog vragen heeft die niet door deze gebruiks- aanwijzing worden beantwoord, kunt u contact opnemen met onze technische ondersteuning of ander technisch personeel.

  • Page 90: D) Netvoedingadapter

    d) Netvoedingadapter • Het stopcontact dient zich in de buurt van het ap- paraat te bevinden en goed toegankelijk te zijn. • Gebruik alleen de meegeleverde netvoedings- adapter voor de stroomvoorziening. • Sluit de netvoedingsadapter uitsluitend aan op een normale contactdoos van het openbare elek- triciteitsnet.

  • Page 91: Bedieningselementen

    10. Bedieningselementen 1 Lens 6 MicroUSB-poort: Dit wordt slechts één keer gebruikt 2 Microfoon tijdens het fabricage- 3 Led-indicator proces. 4 Deurbelknop 7 AC-adapteraansluitingen 5 Resetknop 8 Luidspreker 9 SD-kaartsleuf...

  • Page 92: Installatie

    11. Installatie Steek de stekker van de adapter niet in het stopcontact voordat het installatieproces is voltooid. Controleer of de meegeleverde schroef geschikt is voor het oppervlaktemateriaal. Raadpleeg in geval van twij- fel een professionele monteur. a) Locatie De deurbel heeft een IP54-beschermingsgraad die bescherming biedt tegen stof en licht spatwater.

  • Page 93: B) Netvoedingadapter

    • Controleer of het apparaat binnen bereik is van uw wifi-toe- gangspunt. Gebruik van andere 2,4 GHz-producten, zoals draadloze netwerken en magnetronovens kan interferentie veroorzaken. U hebt mogelijk een draadloze repeater nodig om de verbin- ding te verbeteren. b) Netvoedingadapter De netvoedingsadapter is alleen bestemd voor gebruik binnenshuis.

  • Page 94: C) Vlakke Beugel

    c) Vlakke beugel Kabelsleuf 1. Gebruik de gaten in de vlakke beugel als sjabloon voor het boren. Boor gaten en gebruik indien nodig de pluggen. 2. Bevestig de beugel aan de muur met de meegele- verde schroeven en let daarbij op het UP-symbool. 3.

  • Page 95: D) Hoekbeugel En Vlakke Beugel

    d) Hoekbeugel en vlakke beugel Kabelsleuf 1. Gebruik de gaten op de hoekbeugel als sjabloon voor het bo- ren. Boor gaten en gebruik indien nodig de pluggen. 2. Maak de hoekbeugel vast aan de muur met de meegeleverde schroeven. 3. Bevestig de vlakke beugel aan de hoekbeugel en let daarbij op het symbool UP.

  • Page 96: Gebruik

    12. Gebruik a) Deurbel Druk op de deurbelknop (4) om de deurbel te activeren. U ont- vangt een melding op uw mobiele apparaat als deze gekoppeld is aan de app. Raadpleeg de gebruiksaanwijzing van uw mobiele ap- paraat voor informatie over de meldingsinstellingen. b) Apparaat resetten / koppelmodus in- schakelen Reset de camera als deze niet correct werkt of als u de koppe-...

  • Page 97: C) Statusindicator Beschrijving

    c) Statusindicator beschrijving Licht (3) Status Beschrijving Rood Continu aan Camera- of netwerkprobleem. Rood Knipperend Wachten op een wifi-verbinding. Blauw Continu aan Camera werkt correct. d) Opname bij weinig licht Plaats de camera niet achter glas. Het infrarode ledlicht kan het beeld overbelichten. •...

  • Page 98: F) Bewegingssensor

    Steek een kaart in de kaartsleuf (9) in • de aangegeven richting. De kaart zal op zijn plek “klikken”. • Gebruik de punt van uw vinger om uit te werpen totdat u een “klik” voelt en laat vervolgens los. f) Bewegingssensor Wanneer beweging wordt waargenomen, dan zal er een push-alarmnotificatie naar uw mobiele apparaat worden ge- stuurd.

  • Page 99: Onderhoud En Reiniging

    13. Onderhoud en reiniging Gebruik in geen enkel geval agressieve schoonmaak- middelen, schoonmaakalcohol of andere chemische oplossingen omdat deze schade toe kunnen brengen aan de behuizing en het product. • Koppel voor iedere schoonmaakbeurt het product los van de stroombron. •...

  • Page 100: Verwijdering

    15. Verwijdering Alle elektrische en elektronische apparatuur die op de Europese markt wordt gebracht, moet met dit symbool zijn gemarkeerd. Dit symbool geeft aan dat dit apparaat aan het einde van zijn levensduur gescheiden van het ongesorteerd gemeentelijk afval moet worden weggegooid. Iedere bezitter van oude apparaten is verplicht om oude apparaten gescheiden van het ongesorteerd gemeentelijk afval af te voeren.

  • Page 101: Technische Gegevens

    ren oude apparaat is de eindgebruiker verantwoordelijk. Houd er rekening mee dat in landen buiten Duitsland andere ver- plichtingen kunnen gelden voor het inleveren van oude apparaten en het recyclen van oude apparaten. 16. Technische gegevens a) Netvoedingadapter Ingang..........100 - 240 V/AC 50/60 Hz max.
  • Page 102 Resolutie ......... HD 1920 x 1080 SD 640 x 320 Beelden per seconde ......25 bps Sensor ..........1/3” CMOS, 2 megapixels Opname .......... Non-stop gebeurtenis: max. 60 s clips Opgeslagen op microSD Eigen formaat Brandpuntsafstand ......3,2 mm Gezichtsveld ........Horizontaal: 100° Verticaal: 55°...

  • Page 103: C) Draadloze Verbinding

    Afmetingen camera (B x H x D) ..45 x 115 x 41 mm Gewicht ...........103 g c) Draadloze verbinding Bandbreedte ........Min. 10 Mbps upload-snel- heid Wifi-technologie ......IEEE 802.11 b/g/n, 2.4 GHz Wifi-beveiliging .......WEP, WPA, WPA2 Frequentie ........2,412 - 2,484 GHz Transmissievermogen ....<...
