- Page 1 IR600FC/N Rivelatore infrarosso da interno con fotocamera Indoor infrared detector with camera Détecteur avec senseur de mouvement passif à infrarouge (PIR) et caméra intégrée IR-Innendetektor mit Kamera DS80TC2S-001...
-
Page 2: Identificazione Delle Parti
ITALIANO L’IR600FC/N è un rivelatore con sensore di movimento passivo a infrarossi (PIR) e fotocamera incorporata. Quando rileva un movimento, invia segnali di allarme e immagini alla unità di controllo di sistema. Il rivelatore ha una portata di rilevamento di 12 metri con montaggio a 2 metri da terra. -
Page 3: Linee Guida
Caratteristiche Acquisizione delle immagini Una volta attivato il sistema di allarme, al rilevamento di un movimento il rivelatore acquisisce 3 immagini da 640x480 pixel o 6 immagini da 320x240 pixel. Il rivelatore consente inoltre l'acquisizione manuale di immagini tramite un comando da remoto (APP, portale o pannello di controllo locale). -
Page 4: Installazione
Walk Test Prima di procedere all’installazione del rivelatore nel punto prestabilito, eseguire un Walk test: Accertarsi di avere abilitato la funzione di Walk Test sulla unità di controllo. Premere una volta il tasto funzione Verificare sull’unità di controllo il valore RSSI Procedere nell’installazione Ripristino dei valori di fabbrica Se il rivelatore non è... -
Page 5: Specifiche Tecniche
DICHIARAZIONE DI CONFORMITÀ UE SEMPLIFICATA Il fabbricante, URMET S.p.A., dichiara che il tipo di apparecchiatura radio: RIVELATORE INFRAROSSO DA INTERNO CON FOTOCAMERA IR600FC/N è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.elkron.com... -
Page 6: Part Identification

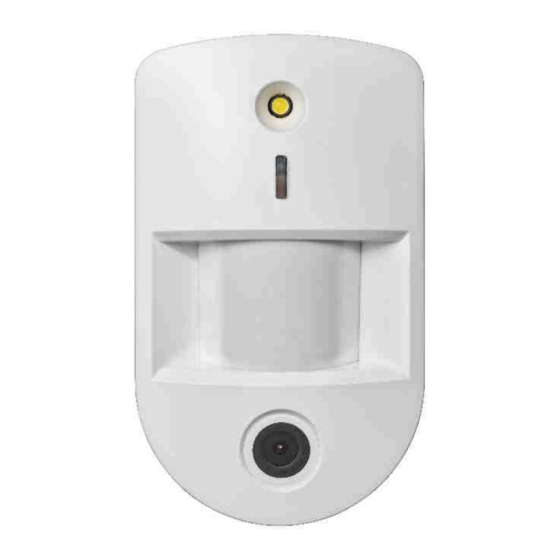

ENGLISH The IR600FC/N is a passive infrared motion sensor (PIR) with built-in camera. When motion is detect, it sends alarm signals and high-quality images to the system control unit. The detector has a detection range of 12 metres when it is mounted at 2 metres from the ground. The detector consists of two parts, a cover and a base. -
Page 7: Connecting To The System
Features Image acquisition Once the alarm system is activated, three 640x480 pixel images or six 320x240 pixel images are acquired when motion is detected. The detector can also be used to acquire images manually using a remote control (app, portal or local control panel). Initialisation period The detector is initialised for 40 seconds when the control unit enters activation mode or when the detector is set to Test. -
Page 8: Restoring Default Settings
Walk Test Run a Walk test before installing the detector at the chosen point: Make sure that the Walk Test function has been activated on the control unit. Press the function button once. Check the RSSI value on the control unit. Proceed with the installation. -
Page 9: Technical Specifications
SIMPLIFIED EU DECLARATION OF CONFORMITY Hereby, URMET S.p.A. declares that the radio equipment type: INDOOR INFRARED DETECTOR WITH CAMERA IR600FC/N is in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address: www.elkron.com. -
Page 10: Identification Des Composants
FRANÇAIS L’IR600FC/N est un détecteur de mouvement passif à l’infrarouge (PIR) avec caméra intégrée. Lorsqu’il détecte un mouvement, il envoie des signaux d’alarme et des images à l’unité de contrôle du système. Si installé à 2 m du sol, le détecteur a une portée de détection de 12 m. -
Page 11: Caractéristiques
Caractéristiques Acquisition des images Une fois le système d’alarme activé, dès qu’il capte un mouvement, le détecteur acquiert trois images 640x480 pixels ou six images 320x240 pixels. Le détecteur permet l'acquisition manuelle des images via une commande à distance (APP, portail ou panneau de contrôle local). - Page 12 5. Après l’apprentissage par l’unité de contrôle, en cas de perte de connexion du détecteur, la LED clignotera une fois toutes les 20 minutes pour signaler l’anomalie. Walk Test Avant de procéder à l’installation du détecteur à l’endroit choisi, effectuer un Walk Test : S'assurer d'avoir habilité...
-
Page 13: Montage Du Détecteur
Le fabricant, URMET S.p.A., déclare que le type d’équipement radio : DÉTECTEUR À L’INFRAROUGE D’INTÉRIEUR AVEC CAMÉRA IR600FC/N est conforme à la Directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l’adresse internet suivante : www.elkron.com. -
Page 14: Identifizierung Der Teile
DEUTSCH Der IR600FC/N ist ein Detektor mit passivem Infrarot-Bewegungssensor (PIR) und eingebauter Kamera. Bei der Erfassung einer Bewegung sendet er Alarmsignale und Bilder an das Steuergerät des Systems. Der Detektor hat bei Montage auf einer Höhe von 2 Metern vom Boden eine Erfassungsreichweite von 12 Metern. - Page 15 Merkmale Aufnahme der Bilder Sobald die Alarmanlage aktiviert ist, nimmt der Detektor bei einer Bewegungserfassung 3 Bilder mit 640x480 Pixel oder 6 Bilder mit 320x240 Pixel auf. Der Detektor gestattet außerdem die manuelle Bildaufnahme über eine Fernbedienung (APP, Portal oder lokales Bedienfeld).
- Page 16 5. Sobald der Detektor vom Steuergerät eingelernt wurde, blinkt die LED, sollte der Detektor die Verbindung verlieren, einmal alle 20 Minuten, um auf das Problem hinzuweisen. Walk Test Bevor mit der Installation des Detektors begonnen wird, muss ein Walk Test ausgeführt werden: Sich vergewissern, dass die Funktion Walk Test auf dem Steuergerät aktiviert wurde.
-
Page 17: Technische Daten
Zertifizierung EN 50131 Grad 2, KlasseⅡ VEREINFACHTE EU-KONFORMITÄTSERKLÄRUNG Der Hersteller, URMET S.p.A., erklärt, dass der Funkgerätetyp: INFRAROT-DETEKTOR FÜR INNENRÄUME MIT KAMERA IR600FC/N entspricht der Richtlinie 2014/53/EU. Der ungekürzte Text der EU-Konformitätserklärung steht auf der folgenden Website zur Verfügung: www.elkron.com DS80TC2S-001... - Page 18 ELKRON Tel. +39 011.3986711 - Fax +39 011.3986703 MADE IN TAIWAN www.elkron.com – mail to: info@elkron.it DS80TC2S-001...
