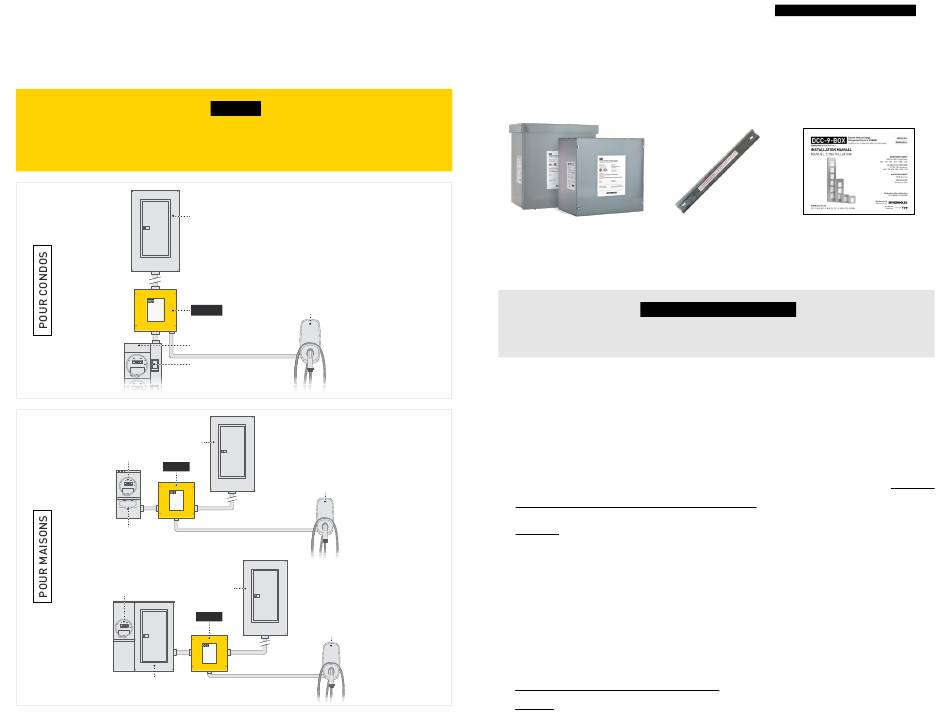

EXEMPLES D'INSTALLATION
Pour une installation à l'extérieur,
choisir le boîtier NEMA 3R (DCC-9-BOX-3R).
Panneau
électrique
du condo
DCC-9
Colonne de
compteurs
Disjoncteur
principal
Panneau
Compteur
électrique
DCC-9
Disjoncteur
principal
Compteur
électrique
Panneau
principal
NOTES
COLONNE DE
COMPTEURS
Borne de recharge
(compatible avec
tous les modèles)
INTERRUPTEUR
Borne de recharge
(compatible avec
tous les modèles)
Sous
SOUS PANNEAU
panneau
DCC-9
Borne de recharge
(compatible avec
tous les modèles)
INSTALLATION DU DCC
ÉTAPE 1 : VÉRIFIER LE CONTENU DE LA BOÎTE
DCC-9 avec
1 x DCC-9-BOX
ou 1 x DCC-9-BOX-3R
Pour visionner notre vidéo d'installation, visitez le www.dccelectrique.com
ÉTAPE 2 : PRÉPARATION À L'INSTALLATION
1. Couper l'alimentation principale
DCC-9 avec
2. Choisir l'emplacement du DCC
PRINCIPAL
- Le DCC peut s'installer sur un plafond ou sur un mur
NOTE: Le contrôleur DCC doit être installé de sorte que la plaque
signalétique soit visible en tout temps.
Ne pas installer le DCC:
- À l'extérieur, sauf s'il s'agit d'un DCC avec un boitier NEMA 3R.
- Dans un endroit où il serait à risque d'être endommagé
DCC-9 avec
- À proximité de matériaux inflammables, explosifs ou combustibles,
produits chimiques, et des vapeurs.
3. Vérifier l'orientation du DCC pour l'installation
Installation au mur
Référez-vous aux indication sur le
boitier afin d'assurer que l'orienta-
tion de l'installation soit conforme.
DCC-9-BOX & DCC-9-BOX-3R
1 x Support
d'installation
d'installation
pour le plafond
VIDÉO D'INSTALLATION
Installation au plafond
L'installation peut être faite
dans toutes les orientations.
20
1 x manuel
