INSTRUCCIONES DE INSTALACIÓN
ADVERTENCIA: La instalación y servicio deben ser realizados por un instalador calificado, una agencia de servicio
o el proveedor de gas. No seguir estas instrucciones puede resultar en muerte, incendio o descarga eléctrica.
IMPORTANTE: Guarde estas instrucciones para uso de los inspectores de electricidad local. Lea y guarde estas
instrucciones para futuro uso.
ADVERTENCIA: Instalaciones para gas y electricidad
La placa de cocina está manufacturada para usarse con gas natural. La placa de cocina puede convertirse
para uso con gas propano utilizando el juego de conversión a propano que viene con la placa de cocina.
Asegúrese de que la placa de cocina que está siendo instalada es correcta para el tipo de gas que es utilizado.
Consulte la etiqueta de clasificación ubicada en la parte de abajo de la caja del quemador.
Cuando conecte la unidad para gas propano, asegúrese de que el tanque de propano esté equipado con su
propio regulador de alta presión.
Adicionalmente, el regulador de presión provisto con la placa de cocina debe ser instalado en la tubería de
entrada de gas que va a a la placa de cocina.

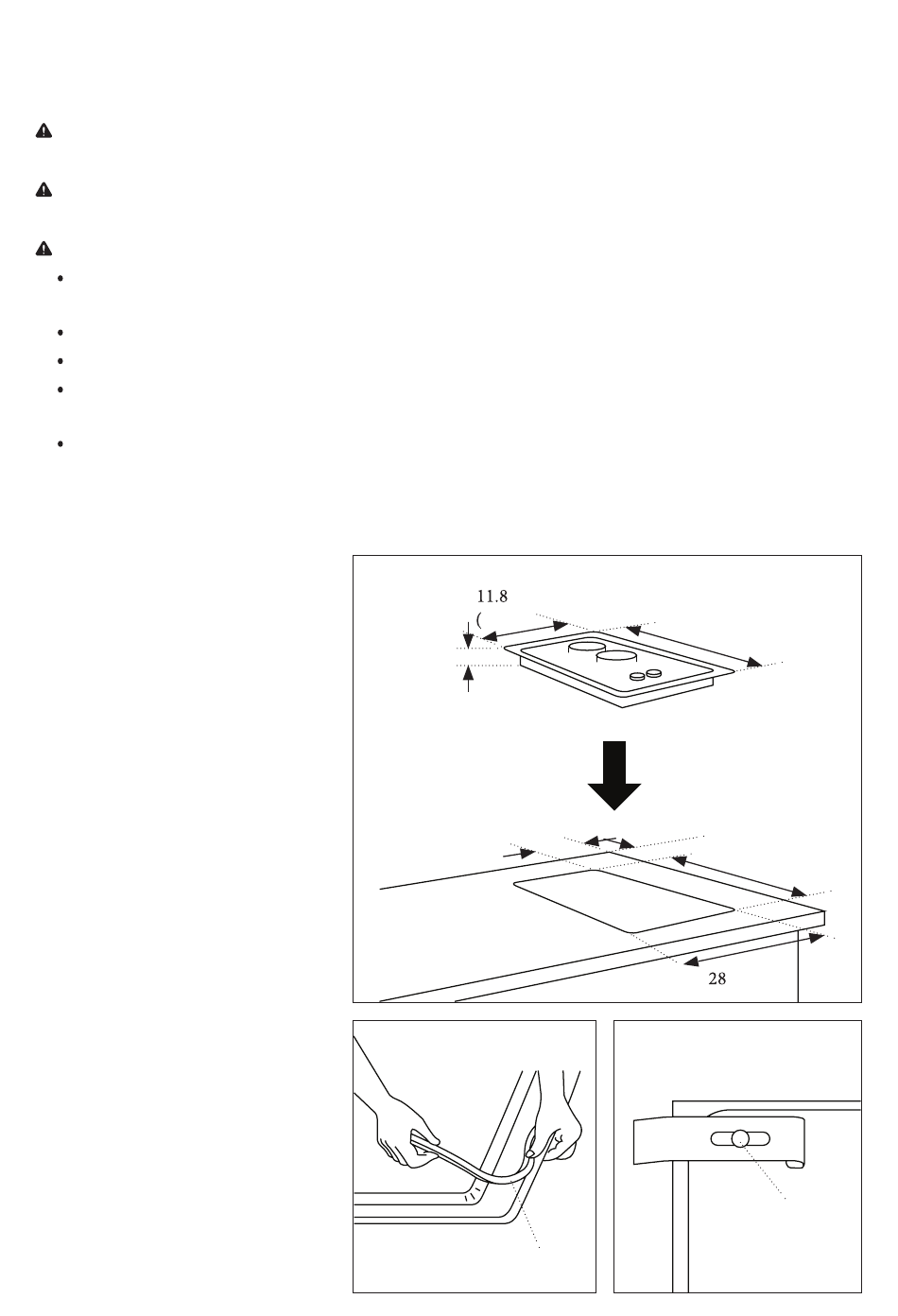

INSTALACIÓN DE LA PLACA DE COCINA
1. Use como gabinete de 24" o de base
más profunda.
2. Corte la abertura en la encimera.
Para asegurar precisión, lo mejor es
hacer una plantilla para la abertura.
Asegúrese de que los lados estén
paralelos y también que los cortes
del frente y los posteriores estén
exactamente perpendicular a los
lados. Tenga en cuenta todas las
distancias mínimas. (Consulte la
Figura 6).
3. Antes de instalar la placa de cocina
en la abertura en la encimera,
remueva todas las parrillas y tapas
de los quemadores.
4. Voltee la placa de cocina al revés
y coloque el aislante / burlete
especial de goma alrededor del
borde inferior de la placa de cocina.
Es importante que el aislante sea
fijado sin ningún espacio o
solapamiento, esto es para prevenir
que se filtre líquido por debajo de la
placa de cocina. (Consulte la Figura 7).
5. Después de que el aislante sea
instalado, coloque la placa de cocina
en la encimera. (Consulte la Figura 6).
"
300 mm)
3.6" (91 mm)
6" (150 mm)
Figura 7
Aislante de goma
30
Figura 6
20" (510 mm)
3" (75 mm)
19.25" (490 mm)
11" ( 0 mm)
Figura 8
Parte inferior de la encimera
Sujetadores
Tornillo
Parte inferior de la
placa de cocina
